泵房常规设计ppt

  • 格式：ppt
  • 大小：10.66 MB
  • 文档页数：71

下载文档原格式

  / 71

合集下载

泵房及风机房通风设计简要说明ppt课件

泵房及风机房通风设计简要说明ppt课件

N4
4 8~12 8~12
精品课件
11
2.1全面通风量的确定
1 2
3
5
4
①上部区域换气次数不宜小于 整个房间的1次/小时。 ②当房间高度大于6m时，上部 区域排风量按6m3/（m2.h）。
精品课件
12
2.1全面通风量的确定
1 2
3
5
4
①当 风 冷 电 动 机 容 量 大 于 1000KW时，宜采用机械通风。 ②送风温度不大于40℃，排 风温度不超过55℃计算。
5
《民用建筑供暖通风与空气调节设计规范》 GB50736-2012
6
其他国家现行有关标准的规定
精品课件
3
1.2一般规定：
6
5
1
4
2
3
1. 优先考虑采用自然通风； 2. 室外空气污染和噪声污
染严重的地区，不宜采 用自然通风； 3. 自然通风不能满足要求 时，采用机械通风，或 自然通风和机械通风结 合的复合通风。
精品课件
6
1.2一般规定：
6
5
1
4
2
3
1. 同时放散余热、余湿和有 害物质时，全面通风量应 按其中所需最大的空气量 确定。
2. 当有害物质数量不能确定 时，全面通风量可按换气 次数确定。
精品课件
7
1.2一般规定：
6
5
1
4
2
3
生活污水处理站的各类泵 房宜采用自然通风，当采 用机械通风时，室内空气 不应循环使用。
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
精品课件
4
1.2一般规定：
6

《泵与泵站》设计-PPT课件

《泵与泵站》设计-PPT课件
② 城市的设计最不利点的地面标高108m， 控制点自由水压35 m。 ③ 管网平差得出的泵站至最不利点的输水 管和管网的总水头损失为21 m； ④ 消防流量为200 m3/h，消防扬程为15 m。 ⑤ 清水池所在地面标高为 100 m；清水地 最低水位在地面以下 5 m。
1.2.3 城市冰冻线为1.5 m，最高温 度为35 ℃，最低温度为 -20 ℃ 1.2.4 泵站所在地土壤良好，地下水 位为10m。
输水管不同方式比较三台水泵时压水管路的布置a检修阀1时两泵一管工作检修阀2时一泵一管工作b保证两台泵向一条输水管送水?吸水管路和压水管路的敷设保证使用和修理上的便利1管道与外壁距离2支墩及拉杆设置3放水口3放水口4地沟设置5冰冻线防腐防震6不宜架空7电气安全?引水1吸水管带有底阀a人工引水b用压水管中的水倒灌引水水泵从压水管引水2吸水管不带底阀a真空泵引水水环式真空泵b水射器引水水射器引水?起重1起重设备的选择泵房中必须设置起重设备以满足机泵安装与维修需要
附录
泵站分类
按照水泵机组设置的位置与地面的相 对标高关系： 地面式泵站
地下式泵站
半地下式泵站
送水泵站(也称二级泵站)

（1）组成
高地水池
清水池
切换井
取水泵房
管网
（2）吸水井 作用：有利于水泵吸水管道布置， 也有利于清水池的维修。 形式：

清水池 A B
二级泵房 分离式 池内式

水泵选择
流量 扬程 以及其变化规律
(4)如果给水系统中有足够大容积的高地 水池或水塔时，则泵站中可不设备用泵， 仅在仓库中贮存一套备用机组即可。 备用泵相其它工作泵一样，应处于随时 可以启动的状态。
小结： 1、水泵类型选择 水泵类型主要根据扬程选择，常用有离心 泵、轴流泵、混流泵等。 一般情况下，泵站设计扬程H 小于l0m，宜选用轴流泵； 5—20m，宜选用混流泵； 20—l00m，宜选用单级离心泵， 大于100m时可选用多级离心泵。

泵阀泵房设计

泵阀泵房设计

一、分基型泵房
1、
(1)
L=n(l0+l1 ) L1+L2
——泵房尺寸拟定
(2)
泵房的跨度是指泵房屋面大梁(或屋架)的跨 度，即泵房进、出水侧墙(或柱)轴线间的尺 寸。B= b0+b1+b2+b3+b4+b5+b6+b7+b8
——泵房尺寸拟定
2
(1)
Z地=Z安-H1-H2
(2)检修间地面高程。检修间地面高程应
洪水应0.5～1.0m，还应高出室外地0.2～ 0.5m。 (5)泵房的高度H H=h1+h2+h3+h4+h5+h6+h7
➢ 3、充水设备布置
——泵房设备布置
(二)辅助设备布置
➢ 4、交通道的布置 ➢ 5、排水设备布置 ➢ 6、起重设备布置
——泵房设备布置
(二)辅助设备布置
➢ 7、通风设备的布置 在
泵房的两则墙的中部，设高 低两层通风窗，窗口总面积 应不小于室内地面面积的 25%。
——泵房设备布置
图8-热压通风
——泵房尺寸拟定
高于泵房外地面0.2～0.5m。
(3)配电间地面高程。
(4)泵房的高度。通常以不低于4m为宜。
——泵房尺寸拟定
——泵房尺寸拟定
二、湿室型泵房
1、泵房的平面尺寸
2、
（1）泵进水管口高程Z进。Z进要满足水泵汽蚀
性能要求，
Z进=Z低-h临
(2)泵房的底板高程Z底 Z底=Z进-h1
——泵房尺寸拟定
(3)水泵梁梁顶高程Z泵梁 Z泵梁=Z进+a (4)电机层楼面高程Z电 Z电应高于进水池设计

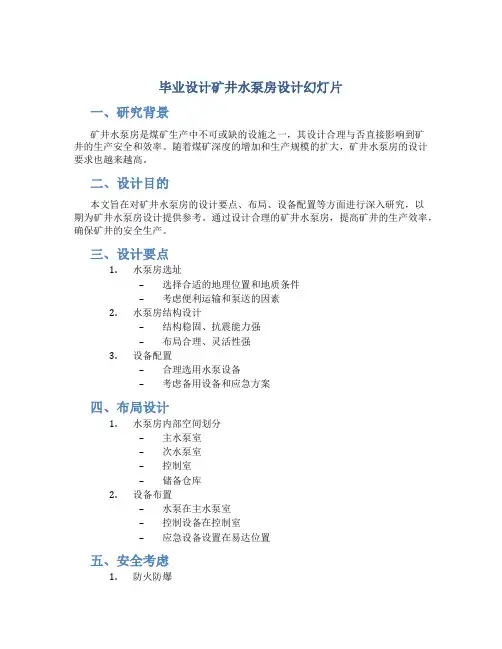

毕业设计矿井水泵房设计幻灯片

毕业设计矿井水泵房设计幻灯片

毕业设计矿井水泵房设计幻灯片
一、研究背景
矿井水泵房是煤矿生产中不可或缺的设施之一，其设计合理与否直接影响到矿
井的生产安全和效率。

随着煤矿深度的增加和生产规模的扩大，矿井水泵房的设计要求也越来越高。

二、设计目的
本文旨在对矿井水泵房的设计要点、布局、设备配置等方面进行深入研究，以
期为矿井水泵房设计提供参考。

通过设计合理的矿井水泵房，提高矿井的生产效率，确保矿井的安全生产。

三、设计要点
1.水泵房选址
–选择合适的地理位置和地质条件
–考虑便利运输和泵送的因素
2.水泵房结构设计
–结构稳固、抗震能力强
–布局合理、灵活性强
3.设备配置
–合理选用水泵设备
–考虑备用设备和应急方案
四、布局设计
1.水泵房内部空间划分
–主水泵室
–次水泵室
–控制室
–储备仓库
2.设备布置
–水泵在主水泵室
–控制设备在控制室
–应急设备设置在易达位置
五、安全考虑
1.防火防爆
–选用防爆设备和防爆措施
–制定应急方案和演练计划
2.防护措施
–设计安全疏散通道
–安装自动监测设备和报警系统
六、维护管理
1.定期维护
–设定维护计划和检修周期
–做好设备保养工作
2.设备更新
–根据技术发展更新设备
–考虑新技术的应用
七、结论
矿井水泵房的设计对煤矿生产安全和效率至关重要，本文通过对设计要点、布局设计、安全考虑和维护管理等方面的研究，提出了一些建议。

希望这些建议可以为毕业设计矿井水泵房设计幻灯片提供一定的参考价值。

超赞的消防水泵房PPT课件

超赞的消防水泵房PPT课件

4
超标准水泵房安装及技术
消防水泵房整体安装
.
5
超标准水泵房安装及技术
高区和低区环网管道安装
.
6
水泵和管道连接及基础安装
水泵和管道连接处 水泵和管道连接处
.
7
暗杆闸阀和软接头连接
闸 阀 和 软 接 头 连 接
.
8
消防水泵房水泵电缆连接
电线和水泵连接 电线和水泵连接.ຫໍສະໝຸດ 9楼层竖向管道安装
楼 层 竖 向 管 道 安 装
.
10
消防水泵房和风管交叉安装
迸 发 内 和 风 管 交 叉 安 装
.
11
公共部分通道风管安装
风 管 和 消 防 管 交 叉 处 安 装
.
12
吊架安装
吊架安装及油漆
.
13
水力警铃安装
水 力 警 铃 安 装
.
14
欢迎各位领导指导
.
15
2021/3/31
.
2014、17
深圳星河总部消防水泵房安装及技术指 导如下
一、本项目在****年**月**日评为鲁班奖 二、严格按照设计要求和施工规范进行施工 三、其消防功能已达到国家甲级标准
.
2
超标准水泵房安装及技术
2021/3/31
湿式报警阀
.
3
超标准水泵房安装及技术
消防水泵房整体安装
.

《泵站规划》幻灯片

《泵站规划》幻灯片

泵站
承泄区
四、排涝设计流量确实定
取决于：排区面积 排涝标准
是确定工程规模的重要指标。
1．排涝标准 影响因素：暴雨情况、产汇流过程、植
被、 土质、蒸发、调蓄情况、
2．排涝标准的表示
二、排水区的划分 1．平源圩区 地形特征：地面比较平坦，但仍有一定的
高差。 水位特征：汛期外河水位一般高于内河水
位， 有时较低。
排水区划分： 高排区〔自排〕 低排区〔抽排〕〔外水位长期高于田面〕
2．半山、半圩地区 地形特征：圩后是高地，圩前是江湖。 水位特征: 汛期外水位高于圩内田面。 排水区划分：上下分开
适用：灌区面积大，地形高差大。 特点：与一站一区相比，可有效地节省能源。
C3
D3
B3 A3
C2
D2
B2 A2 D1
C1
B1 A1
4．一站分级提水，分区灌溉
H2 H1
特点：在一座泵站内安装扬 7
程不同的几台泵，分别向 相应的出水池供给。
29
3
8
6
1 10
4
5
〔高地用高池灌溉，低地用
图1－5
低池灌溉。〕
《泵站规划》幻灯片
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
4．水利设施：水库、渠道〔河道〕、电站、泵站、桥 涵、水闸、船闸、渡槽、鱼道。
5．工程规模：建筑物等级、标准以及影响范围。
6．配合运用：各建筑物之间的协调关系，联合运行。
优点：工期短，收效快，排水及时。 缺点：管理分散，总造价高，泵站效率低。
2．排水方式
〔1〕一级排水——由排水站将涝水直接排入承泄区，或由排 水站将涝水先排入蓄涝容积，当外河水位较低时再自流入 承泄区。

离心泵泵房布置ppt实用资料

离心泵泵房布置ppt实用资料
支沟一般沿机墩的三侧或四侧布置，但应与电缆 沟分开以免电缆受潮，积水沿支沟汇集于干沟中，然后 穿出墙壁自流入进水建筑物或水源下游或汇入集水井抽 排。
水泵站
主通道高于泵房的地面高程，通常和配电间地面等高。 （1）电缆主沟布置 配电设备：由开关、仪表、保护装置和母线等组装成的配电板或配电柜（箱）。 每台主机组配置一台配电设备。 项目4 泵站进出水建筑物和泵房设计 2 泵房结构型式的选择与设计 为了防止电缆受潮，要求电缆沟与排水沟不能相交； （2）平行布置：各机组轴线相互平行。 排水系统用来排除水泵水封用的废水、轴承冷却水及管阀漏水等。 项目4 泵站进出水建筑物和泵房设计 2 泵房结构型式的选择与设计 2 泵房结构型式的选择与设计 并设排水干（平面尺寸不小于或）、支沟平面尺寸不小于（高×宽），排水沟的总容积一般取作12h漏水量。 配电设备：由开关、仪表、保护装置和母线等组装成的配电板或配电柜（箱）。 对双吸离心泵，当要求泵轴调换方向时应向水泵厂提出要求。 2 泵房结构型式的选择与设计 2 泵房结构型式的选择与设计 并设排水干（平面尺寸不小于或）、支沟平面尺寸不小于（高×宽），排水沟的总容积一般取作12h漏水量。
4.2.4 离心泵泵房布置 三、配电设备布置
配电设备：由开关、仪表、保护装置和母线等组 装成的配电板或配电柜（箱）。每台主机组配置一台配 电设备。
布置方式有分散和集中两种。 （1）分散布置即将配电设备分别布置在主机组附 近，不需增加泵房面积，便于监视主机组的运行，常用 于小型泵站。 （2）集中布置是将全部配电设备布置在泵房的一 端或一侧。它不影响主机组的通风和照明，也不增加泵 房跨度，适用于主机组台数较少的场合。
水泵站
4. 2 泵房结构型式的选择与设计
4.2.4 离心泵泵房布置 二、主机组布置 （2）平行布置：各机组轴线相互平行。与直线布

水泵房课件

水泵房课件
一概述二设备构成三设备运行方式四控制原理图五使用维护及故障处理生活供水系统生活供水系统一概述全自动变频恒压变流量供水设备采用微电脑技术和交流变频调速技术对供水系统的压力流量进行闭环控制微机通过变频器控制设备中的所有水泵软启动自动调整水泵机组的工作状态使供水压力保持稳定
水泵房设备讲解
一、水泵房设备配电分布 二、生活供水系统 三、消防供水系统 四、排污系统
变频恒压供水自动控制系统 变频器
液 位 控 制 传 感 器 液 位 控 制 器
SL
外围低压电器
PID
深水泵 控制器
闭环调节
压 力 传 感 器
干管 水箱 水泵组 用户
生活供水系统
（三）运行方式 工作原理
设备具有变频自动、工频手动、停止操作方式。设备主要运行于变频自动方式： 自动变频模式下，变频器控制2台水泵电机定时自动轮换运行，设定轮换时间为1h。 微机通过变频器软启动1#或2#水泵电机（以1#泵为例），水泵电机进入变频运行状态。 当主供水管道压力﹤设定值0.18MPa时，微机控制变频器根据供水量的变化自动调节 泵转速，增压值0.38MPa上限值，保证供水压力稳定。当水压持续下降，1#水泵已不 能满足所需水量，这时微机软启动2#水泵电机进入变频运行状态。满足需水量后变频 器退出2#水泵电机软启动，1#水泵电机持续软启动运行，1h后轮换2#泵运行。
生活供水系统
（四）控制原理图
生活供水系统
• • • • •
辅助功能 水池无水停泵功能 设备投入正常工作后，由于各种原因水池内水位下降至警界水位以下，为了 防止水泵抽空，通过液位传感装置控制水泵停机和报警。 定时切换水泵运行功能 通过定时切换水泵运行降低设备磨损。微机控制2台水泵电机定时自动轮换， 现设定轮换时间为1h。

毕业设计矿井水泵房设计幻灯片(ppt 53页)

毕业设计矿井水泵房设计幻灯片(ppt 53页)
5
图1.2
6
根据上述的有关规定,本着尽量减少水 泵数量的原则,并且考虑基建、维护、运行 成本的简易程度，选用方案一作为本设计 的排水方法.
7
第二章 水泵的选型及台数计算
2.1初选水泵的型号和台数
选择水泵的型式和台数应符合《规程》和《规范》的 规定。若有两种或两种以上符合要求时，应选其中尺寸小， 效率高的水泵，而且水泵的台数应尽可能少。只有在不得已 的情况下，才采用两台水泵并联排水。
500
扬 转速 功率P(KW)
(L/ 程 n 轴功率 电
s)
H
Pa
动
(m) (r/m
机
in)
功
率
139 399 1480 671
850
效 必需 泵重 率 汽蚀 (kg)
余量
％ (NPS H)r
(m)
81 5
Y500 3-4 （IP 23/6 kv）
16
2.1.3.所需水泵的台数为：
n QB Qm
1
‹#›
1.1.1方案一 直接排水系统 直接排水系统是指井下的涌水通过排水设备直接排到地面。如单 水平开采的矿井，在开采第一水平时，就采用直接排水系统。 图（a）是竖井单水平开采时的直接排水系统。图（b）是竖井多 水平开采时，各水平的涌水分别由本水平的排水设备直排地面。 图（c）是竖井两个水平同时开采时，若上水平涌水量较小，经技 术经济比较后，可将上水平的涌水通过管路自流到下一水平的水 仓中，然后两个水平的涌水由下水平排水设备直排地面。图（d） 是斜井单水平开采时，若地质条件比较稳定、又无大的断层，经 技术经济比较后，可采用钻孔下排水管的方法将水直排地面。若 地质条件较复杂或井较深，可采用沿斜井井筒敷设排水管路的方 法，将水直排地面。 这种排水系统的水平和泵房数量少，系统简单可靠，基建投资和 运行费用少，维护工作量要减少一半以上，需用的人员也少，便 于管理，而且上、下水平的排水设备互不影响。（图1.1）。

水泵与水泵站水泵机组的布置与基础PPT课件

水泵与水泵站水泵机组的布置与基础PPT课件
第11页/共87页
底阀：水下式
的长度
水上式 使用条件：吸水管路水平段有足够
水上式底阀 1吸水管；2底阀；3滤罩；4工作台
第12页/共87页
• 例：设水泵安装高度为4m，底阀距离吸水池 中最低水位为3.5m。试计算该水上式底阀正
常工作所需的吸水管水平段l1的长度(米) 。
第13页/共87页
吸水管中的设计流速建议数值：
第2页/共87页
• 2、横向排列 适用侧向进、出水的水泵，如单级双吸卧式离心
泵Sh型、SA型水泵
第3页/共87页
机组之间各部尺寸要求：
(1)水泵凸出部分(基础)到墙壁的净距Al：A1=最大设备的宽度加1m，
但A1≮ 2m。
(2)出水侧水泵基础与墙壁的净距B1：Bl不宜小于3m。 (3)进水侧水泵基础与墙壁的净距Dl ：Dl不宜小于1m。
第30页/共87页
A、水锤消除器
下开式水锤消除器 1、阀板；2、分水锥；3、重锤；4、排水口； 5、三通管；6、压力表；7、放气门8、闸阀
第31页/共87页
B、设空气缸
空气缸 A-没有气囊；B-有气囊
第32页/共87页
C、采用缓闭阀
工作原理：通过缓闭，减少管路系统中水的倒流 和消除水锤压力波动
(C)对于地下埋设的管道，电磁流量计的变送器应装 在钢筋混凝土水表井内。
(D)在流量计的下游侧安装伸缩接头，以便于仪表的
拆装。
第42页/共87页
• 引水
(1)吸水管带有底阀 A、人工引水 B、用压水管中的水倒灌引水
水泵从压水管引水
第43页/共87页
(2)吸水管不带底阀 A、真空泵引水
水环式真空泵
第8页/共87页
§4.5 吸水管路与压水管路

泵房结构设计流程-PPT课件

泵房结构设计流程-PPT课件

泵房结构设计流程
• 工艺布置图
泵房结构设计流程
• 工艺布置图
泵房结构设计流程
常用的施工方式有： • 开挖施工 • 沉井施工 在泵房平面布置规则、埋深较深时一般采用 沉井施工，优点是不需要基坑支护，造价 低。缺点是工期较长，施工技术要求高。
泵房结构设计流程
• 根据结构受力情况调整梁、板、柱、池壁 的布置 • 估算各梁、板、柱、池壁的截面 以上主要就是根据经验进行调整和暂估。
泵房结构设计流程
结构配筋计算 根据结构计算结果，得出不同工况下的构件 内力（弯矩、剪力、扭矩），按规范的公式 根据内力计算配筋和选筋。 雨污水泵房配筋除了要考虑强度外，还必须 验算裂缝宽度，根据规范，裂缝宽度≤0.2mm。 从实际工程看，一般配筋均由裂缝控制。
泵房结构设计流程
结构配筋计算
强度和变形计算一般选用《混凝土结构设计 规范》GB50010-2019第6章承载能力极限状态 计算，第34～87页。第7章正常使用极限状态 验算，第88～100页。
泵房结构设计流程
结构受力计算－荷载计算
• 顶板主要荷载有：自重、活载、设备荷载 （包括安装和运行阶段）。
• 池壁主要荷载有：内水压力、外水土压力、 顶板传至池壁的弯矩、轴力等。 • 底板主要荷载有：地基净反力，池壁传至 底板的弯矩等。 注意以上荷载要考虑不同的工况
泵房结构设计流程
结构计算
对于泵房，现在还没有一个比较好的软件让 设计人员进行整体建模计算，一般都是设计 人员根据一定的假定把泵房认为拆成各个构 件进行，若拆成单块板、单根梁、框架等， 然后选择相应的软件进行计算，一般算构件 的软件有mortgain、理正、robot和自编的软 件。
泵房结构设计流程
泵房结构设计流程

泵站课程设计(课堂PPT)

泵站课程设计(课堂PPT)
30
地脚螺栓长度l=30d（d为地脚螺栓直径，见手册泵参数表）
31
混凝土密度：2500kg/m3
32
(3) 机组布置应满足下列要求：
• 相邻两个机组基础间净距： 电机容量≤55 kw时，≥0.8m； 电机容量>55 kw时，≥1.2m；
• 相邻机组突出部分间的净距以及突出部分与墙壁间净距： 电机容量≤55 kw时，≥0.7m； 电机容量>55 kw时，≥1.0m；
37
5、吸水管和压水管的设计
➢布置图式 ➢管径计算 ➢管材及配件规格决定(见指示书）
➢管道敷设地点 有关水泵吸、压水管路的设计与布置可参考教材 有关章节。
38
吸水管的布置
应尽量减少吸水管中的水头损失； 泵站中通常每台水泵应有单独的吸水管； 吸水管上一般不设闸阀，只有当吸水井中水位高于水泵安装高
51
泵站中如选用几种不同型号的泵，则应按 吸水性能最差的泵来计算，算出HSS后，可 确定其泵轴标高，减去泵轴至底脚的高度， 再减去底座和基础突出地面的高度，就得 到室内地坪标高。
52
一般水泵基础比地板高20～30cm。水泵安装位置 决定后，管道立面布置尺寸也就决定了。
注意:吸、压水管道水平段的标高是由起控制作用的 那台泵的轴线标高、通过吸、压水口以及偏心异径管 与泵轴高差推出的。→压水管交联情况可推出各泵的 泵轴标高 →最后可确定各机组基础的标高。
压水管管径按通过的最大流量及设计流速决定，设计 流速可按下述数据决定：
d<250mm V采用1.5～2.0 m/s d≥250mm V采用2.0～2.5 m/s 总压水管管径在泵站内按上述原则决定，在站外按输 水管管径决定。
44
管道敷设地点
当泵站为地面式或埋深不大，站内管道直径小于 500mm时，管道一般设在管沟中，管沟的宽度视管径 的大小而定（平行管路，管壁相距0.4-0.5m,管壁到管沟 有300mm的间距，管顶距盖板有100mm的间距），沟 底应有1%坡度坡向集水坑。

泵站设计给水泵站工艺设计PPT课件

泵站设计给水泵站工艺设计PPT课件
5
第5页/共91页
３、给水泵站的分类
取水泵站平面布置
6
第6页/共91页
３、给水泵站的分类
取水泵站平面布置
7
第7页/共91页
３、给水泵站的分类
取水泵站效果图
缆车式取水泵站取水泵车
8
第8页/共91页
３、给水泵站的分类
• 设计注意点
A、泵房形式：山区一般圆形钢筋混凝土结构。“贵在 平面”
B、在土建结构方面应考虑到河岸的稳定性、泵房筒体 的抗浮、抗裂、防倾覆、防滑坡等方面。
• 水泵机组的布置
1、 纵向排列(即各机组轴线平行单排并列) 适用于如IS型单级单吸悬管式离心泵。
机组布置基本要求 工作可靠、运行安全、维修方便、管道简单、考虑扩建发展。
36
第36页/共91页
6.4 水泵机组的布置和基础设计
机组之间各部尺寸要求：
C
D
3 B2
F1
A
水泵机组纵向排列
(1)水管外壁和墙壁的净距A：A=最大设备的宽度加1m， 但A≮ 2m。 (2)水管与水管之间的净距B：B＞0. 7m (3)水管外壁与配电设备的安全操作距离C：当为低压配 电设备时C≮ 1. 5m，高压配电设备C≮ 2m。
(2)直H接供 H水ST ' h Hsev (1～2)
HST’——水源井中枯水位(或最低动水位)与给水管网中 控制点的地面标高差(mH2O)； Σh——管路中的总水头损失(mH20)； Hsev——给水管网中控制点所要求的最小自由水压(也 叫服务水头)。
15
第15页/共91页
二级泵站的设计流量
第21页/共91页
例题
根据给水管网设计资料，己知最高日最高时用水量
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在引水渠前修建防洪闸进行调节和控制。（缺 点：不能利用洪水期的高水为减少扬程）
干室型泵房
适用条件： 水源水位变幅较大，另外可以将泵室放在水体当中，厂
房的底板可以位于水位以下。 当采用分基型在技术上、经济上不可行时候，可以考虑
用干室型 地基条件较差，承载能力较低，地下水位较高时（它是
因此在工程 上通常采用湿室泵房的形式
湿室型泵房
湿室型泵房的下部为一与前池相通并充满水的地下湿室。 泵房和进水池合并建造。开敞式分上下两层，封闭式分三 层
机电层：电动机
及配电和控制设备
水泵层：泵体
湿室
出水弯管层
根据湿室的不同可以分为墩墙式、排架式、圆筒式、箱式
湿室型泵房的特点及适用场所
特点： 1.水泵室与进水池合并，水泵室也是进水池 2.水泵室内的水压力有利于泵房的稳定
有效吸上高度
通风采光好
泵房地坪
分基式泵房的分类 根据机房进水池后墙的形式分：
斜坡式 直墙式
适用于地基条件较好场合 吸水管安装检修方便；但是管道延长
有护砌的斜坡
机组和泵房不修建 在因修挡土墙 而开挖的回填土上
L=3~5管径
如果水源水位变幅比较大仍然想用分基型泵房如何处理？
在泵房前岸坡修建挡水墙，要注意洪水位对地 泵房内部布置
SUCCESS
THANK YOU
2020/1/11
泵房的组成
泵房通常是由主机房、配电间、修配间、交通道四大部分组 成。
泵房设计的就是在选定水泵房结构形式后对主机组、电气设 备、辅助设备、管道、检修间、门、窗、过道等进行设计
泵房布置的原则：
满足机电设备布置、安装、运行和检修的要求 满足结构布置的要求 通风采光好，符合防潮、防火等技术要求 满足室内外交通运输的要求 美观
一个整体，所以承受地基不均匀沉降的能力强）
挡水侧墙的顶部 高程应高于进 水侧的最高水 位
干室
上层 下层
干室型泵房的结构形式： 矩形：
特点：结构简单、建筑面积利用率高，便于利用标 准的建筑构件和起重设备；受力条件差；
一般是卧室机组但也有立式的。 圆形：
特点：受力条件好，减低工程造价，但室内工艺布 置受到一定限制，建筑面积利用率低，不适用多台 机组。
适用场所： 适用于河网密布地区、平原地区扬程特别低，水泵形式
是立式轴流泵或导叶式混流泵
湿室型泵房的分类
1.墩墙式湿室泵房
湿室周围除了进水侧一面外其他三面都用土回填，按水泵的 台数用隔墩分隔若干间，每台泵都有自己的单独的进水室， 支承水泵和电机的大梁直接搁置在隔墩上
特点： 墩墙或底板可以采用浆砌石结构，就地取材，施工方便 墙后填土造成的水平推力大，为满足抗滑稳定需要增加泵 房重量，增加了地基应力 适用于地基条件较好、砖石材料方便的地区
干室泵房的缺点： 采光差、通风差 室内湿度大 受浮托力大，不以利于泵房稳定。
为了检修的方便，通常在水泵的出水管和进水管上均设置 闸阀。管路穿墙处理要妥善处理。
底板表面要有一定倾斜的坡度，并在最低侧或四周设置集 水沟和集水井。集水井的最小尺寸应有100×100cm，深度 50~100cm，并设专门的排水泵。干室内通风不良，必要时 候设置机械通风
适用于中小型立式机组及地基条件较好的情况
排架
3 圆筒式湿室型泵房
泵房的水下部分是用混凝土、钢筋混凝土或砖石砌成的 圆筒，四周填土，用引水涵管把引水渠和进水池连通。 地上结构的平面形状可根据需要确定为圆形或矩形。
特点： 圆形泵房地基应力小，稳定性好，对沉降的适应性好 进水条件差，室内布置较困难，建筑面积利用率低， 一般不超过3台泵
泵房内部布置和尺寸确定与主机组类型密切相关
平面尺寸：
卧式机组的泵房（分基型和干室型）的平面尺寸通常 是根据其内部设备布置和安装上的要求确定的；
立式机组的泵房（湿室型和块基型）的平面尺寸通常 是根据进水结构（进水池或进水流道）确定的；
地质条件好坏
分类
固定式
是否可以移动
移动式
主要因素
按基础特点分 分基型 块基型
根据安装场所 湿室型 干室型
按泵轴安装方式 卧式
浮船型
立式 斜式
缆车型
特点：
分基型泵房
没有水下结构
每套水泵机组均有各自 单独的基础，并且与泵 房墙基分离
优点：防止各台机组的相 互干扰
一般为框架结构，结构 简单施工方便、造价低
第一节 泵房的结构类型
选择水泵房结构类型前必须先了解的内容： 水泵的结构类型的影响因素有哪些？ 水泵房到底有哪些结构类型? 这些结构类型的特点是什么？适用的条件
是什么？
泵房的结构形式
确定泵房结构形式的因素(泵房类型的选择）：
泵站的性质：永久性？临时性？
机组的类型、结构及性能
水源特点水位变幅大小
引水涵管
块基型泵房
大型机组对于泵房的稳定性和整体性要求较高，对装置效 率及气穴性能要求也高，因此常常将泵的基础、泵房底板、 进水流道共同浇筑在一起，流道呈封闭的有压进水。即泵 房水下部分是一个块状的整体。
分类：按泵房是否直接挡水分为堤身式（泵房是堤的一部 分，直接承受上下游水位差产生的水平推力及渗透压力， 适用于低扬程大流量的情况）；堤后式（泵房不直接承受 上下游水位差 产生的水平推力，适用于内外水位差大， 地基条件好，扬程较高的条件）
翼墙
中墩
进水室
水泵梁
墩墙式
2 排架式湿室泵房
排架式湿室下部采用钢筋混凝土框架结构，由钢筋混凝 土梁柱来承担水泵机组和泵房上部结构的负荷，四面临 水，泵房和岸坡用工作桥连接。
特点： 没有侧墙及后墙的填土压力，不必考虑泵房的抗滑 稳定；结构轻，用材省，地基应力小分布均匀 泵检修不方便，护坡工程量大
泵房设计
作用：
泵房
用以安装机组、辅助设备、电气，是工作人员必要的工 作条件
泵房设计的内容：
泵房结构型式（泵房类型）确定
内部布置和尺寸确定
整体稳定设计、防渗设计
泵房通风、采光等设计
结构设计
泵房设计原则
在满足设备安装、检修及安全运行条件下，泵房尺寸和布 置尽量紧凑 满足稳定性、强度的要求 保证泵房水下部分不渗水 满足通风采光、防火、散热、低噪音要求 便于安装施工 外形美观大方
