泵房常规设计

水泵房设计规范水泵房是供水系统中的重要设备之一，其设计应符合相关规范要求，以确保水泵房的安全、可靠、经济、高效运行。

下面介绍水泵房设计规范的主要内容。

一、水泵房结构设计规范1. 水泵房建筑结构要满足防雨、防露、防腐蚀、防雷击等要求。

墙体应采用砖石、混凝土等耐久材料，屋面应具有良好的防水性能。

2. 设计应考虑到水泵、管道、阀门等设备的布置和维护保养空间，保证操作和维修的方便。

3. 水泵房的通风、排烟系统应设计合理，以确保内部空气的顺畅流动，并预防烟雾积聚。

4. 水泵房的地基应满足承重要求，并考虑抗震设计要求。

二、水泵选型与布置规范1. 水泵的选型应根据实际用水需求和工况条件进行计算和选择，确保水泵满足设计流量和扬程要求。

2. 水泵应布置在通风良好、安全可靠、操作方便的位置，保证维修和检修的便捷性。

3. 水泵房内应设置泵的联锁保护系统，以保证水泵在异常情况下能及时停机保护。

4. 水泵房内水泵的安装要求应满足相关标准，确保水泵的运行平稳、无振动。

三、电气设计规范1. 水泵房内的电气设计应符合国家电气规范要求，包括电缆敷设、配电柜的选择、接地系统等。

2. 电气设备应采用可靠的漏电保护装置，以确保人身安全。

3. 水泵房内的电缆敷设应考虑敷设路径、密封性、绝缘性等要求，以防止水汽侵入和人为破坏。

四、自动化控制系统规范1. 水泵房应配置自动化控制系统，能够根据实际用水需求实现自动控制、调节和监测，提高运行效率。

2. 自动化控制系统应具备远程监控功能，能够实时获取水泵房的运行状态、故障信息等。

3. 控制系统应能实现水泵的启停、频率调节、故障诊断等功能，以提高水泵的运行稳定性和节能性。

五、安全防护规范1. 水泵房内应设置完善的安全防护措施，例如防护栏、防滑地面、紧急停机按钮等，以保障运行人员的安全。

2. 水泵房内应安装适量的安全出口和紧急照明设备，以便在紧急情况下保证人员安全疏散。

3. 设计过程中应考虑到火灾自动报警、灭火设备和疏散通道，以应对突发火灾事故。

1 泵房设计1.1 泵房布置1.1.1 泵房布置应根据泵站的总体布置要求和站址地质条件，机电设备型号和参数，进、出水流道（或管道），电源进线方向，对外交通以及有利于泵房施工、机组安装与检修和工程管理等，经技术经济比较确定。

1.1.2 泵房布置应符合下列规定：1.1.2.1 满足机电设备布置、安装、运行和检修的要求。

1.1.2.2 满足泵房结构布置的要求。

1.1.2.3 满足泵房内通风、采暖和采光要求，并符合防潮、防火、防噪声等技术规定。

1.1.2.4 满足内外交通运输的要求。

1.1.2.5 注意建筑造型，做到布置合理，适用美观。

1.1.3 泵房挡水部位顶部安全超高不应小于表1.1.3的规定。

表1.1.3 泵房挡水部位顶部安全超高下限值注：(1)安全超高系指波浪、壅浪计算机高程以上距离泵房挡水部位顶部的高度；(2)设计运用情况系指泵站在设计水位时运用的情况，校核运用情况系指泵站在最高运行水位或洪（涝）水位时运用的情况。

1.1.4 主机组间距应根据机电设备和建筑结构布置的要求确定，并应符合本规范9.11.2～9.11.5的规定。

1.1.5 主泵房长度应根据主机组台数、布置形式、机组间距，边机组段长度和安装检修间的布置等因素确定，并应满足机组吊运和泵房内部交通的要求。

1.1.1 主泵房宽度应根据主机组及辅助设备、电气设备布置要求，进、出水流道（或管道）的尺寸，工作通道宽度，进、出水侧必需的设备吊运要求等因素，结合起吊设备的标准跨度确定，并应符合本规范9.11.7的规定。

立式机组主泵房水泵层宽度的确定，还应考虑集水、排水廊道的布置要求等因素。

1.1.7 主泵房各层高度应根据主机组及辅助设备、电气设备的布置，机组的安装、运行、检修，设备吊运以及泵房内通风、采暖和采光要求等因素确定，并应符合本规范9.11.8～9.11.10的规定。

1.1.8 主泵房水泵层底板高程应根据水泵安装高程和进水流道（含吸水室）布置或管道安装要求等因素确定。

水泵房设计要点1、分类1.1、供水泵房可分为生活水泵房和消防水泵房。

2、功能组成2.1、水泵房由泵房和辅助房间组成。

泵房内可附设生活水池（箱）或消防水池（箱），也可分开设置。

3、位置选择及与其他功能分隔要求3.1、水泵房不应布置在有防振或有安全要求的房间、居住用房上方、下方或贴邻布置。

3.2、水泵房严禁布置在电气用房上方。

屋顶上的水箱间不宜设置在电梯机房上方。

3.3、生活水泵房和生活水池（箱）不应与污水泵房、中水处理站设在同一房间，其上方不应有厕所、浴室、厨房、污水处理间等。

4、耐火等级及防火要求4.1消防水泵房的耐火等级不应低于二级。

当设在其他建筑内时，还应同时满足该建筑耐火等级要求。

4.2、附设在建筑内的消防水泵房，应采用耐火等级不低于2.00h的防火隔墙和1.5h的楼板与其他部位隔开。

不应设置在地下三层及以下或地下室内地面与室外出入口地坪高差大于10m的楼层。

4.3、消防水泵房应采取挡水措施，设置在地下时，还应采取防淹措施。

4.4、消防水泵房疏散门应直通室外或安全出口。

4.5、消防水泵房开向建筑内的疏散门应为甲级门。

生活水泵房开向建筑内的疏散门应为乙级防火门。

4.6、水泵房的防烟、排烟设施、消防给水及灭火设施、消防供电及火灾报警、控制系统等消防设施的设计。

均应符合相关专业规范及《建筑设计防火规范》GB50016的规定。

5.安全、卫生要求5.1、建筑物内的生活饮用水水池（箱）体，应采用独立结构形式，不得利用建筑物的本体结构作为水池（箱）的壁板、底板及顶盖。

5.2、生活储水池（箱）壁材质和内衬材料，应选用符合卫生安全要求，对水质无不良影响且坚固耐久的材料。

5.3、水泵房、水箱间地（楼）面、内墙面、顶棚等装修材料应无毒、无害、易于清洗。

6、水箱间距及设备出入口6.1、建筑物内的生活用水低位储水池（箱）外壁与建筑墙面或其他池（箱）壁之间的净距，应满足施工或装配的要求。

无管道的侧面，净距不宜小于0.7m，有管道的侧面，净距不宜小于1.0m，且管道外壁与建筑墙面之间的通道宽度不宜小于0.6m，设有人孔的池顶板面与结构板底的净空不应小于0.8m。

井下中央泵房标准化设计
井下中央泵房地面敷大理石，灰色，墙面刷白，墙裙1200mm以下刷天蓝色油漆。

缆线布置平直，小电缆沿管道下面敷设电缆槽，主电缆进电缆沟，电缆沟用不小于3mm厚的钢板盖，钢板上敷旧胶带。

临近电机或设备出线，用预埋镀锌钢管穿引。

所有设备刷天蓝色油漆，底座刷黄色油漆，螺栓点红。

起重梁刷枣红色油漆。

如图：
1、泵房标志排版，尺寸300X1200，镀钛，非平面。

2、闲人免进牌板，尺寸600X420，镀钛不锈钢，非平面，实木背板。

3、消防管理牌板，尺寸600X800，不锈钢边框。

4、排水系统图，尺寸1200X800，不锈钢边，活动镜框。

5、安全确认牌板，尺寸600X800，不锈钢边框。

6、技术特征牌板，尺寸600X800，不锈钢边框。

7、控制逻辑图，尺寸待定，不锈钢边框。

8、管理制度牌板，尺寸待定，不锈钢边框。

9、电机、水泵、设备介绍牌，尺寸待定，不锈钢边框及底座。

10、泵房介绍牌板。

标准泵房尺寸规范最新一、引言泵房作为水处理系统中的重要组成部分，其尺寸设计直接影响到泵房的运行效率和维护便利性。

本规范旨在为泵房设计提供统一的尺寸标准，确保泵房的合理布局和安全运行。

二、泵房功能定位泵房应根据其在水处理系统中的作用，如供水、排水、循环水等，确定其基本功能和所需设备类型。

三、泵房尺寸设计原则1. 安全性：确保泵房内有足够的空间供操作人员安全工作。

2. 维护性：便于泵房内设备的维护和检修。

3. 扩展性：预留足够的空间以适应未来可能的设备增加或升级。

4. 经济性：在满足功能需求的前提下，合理控制泵房的规模和成本。

四、泵房尺寸要求1. 泵房长度：根据泵的数量和排列方式确定，一般为泵的总长度加上至少1.5米的操作和维护空间。

2. 泵房宽度：应保证至少1米宽的通道供操作人员通行，两侧各留出至少0.5米的设备维护空间。

3. 泵房高度：考虑到泵的安装高度和必要的通风空间，泵房高度一般不低于3米。

4. 设备间：泵房内应设有设备间，用于存放备用零件、工具等，其尺寸根据实际需求确定。

五、泵房布局泵房内设备应有序排列，保证操作通道畅通，同时考虑到泵的运行方向和维护流程。

六、安全与环保要求1. 通风：泵房应有良好的通风系统，以确保空气质量和设备散热。

2. 照明：泵房内应有足够的照明，以保证操作人员的安全和工作效率。

3. 排水：泵房应有完善的排水系统，防止积水和设备受潮。

七、电气与控制系统泵房内的电气设备和控制系统应符合电气安全规范，确保操作安全和数据准确。

八、结语泵房尺寸规范的制定应结合实际工程需求和最新技术发展，不断优化和更新，以适应不断变化的行业标准和用户需求。

请注意，以上规范为示例性质，具体泵房设计时应根据实际工程条件和相关法规进行调整。

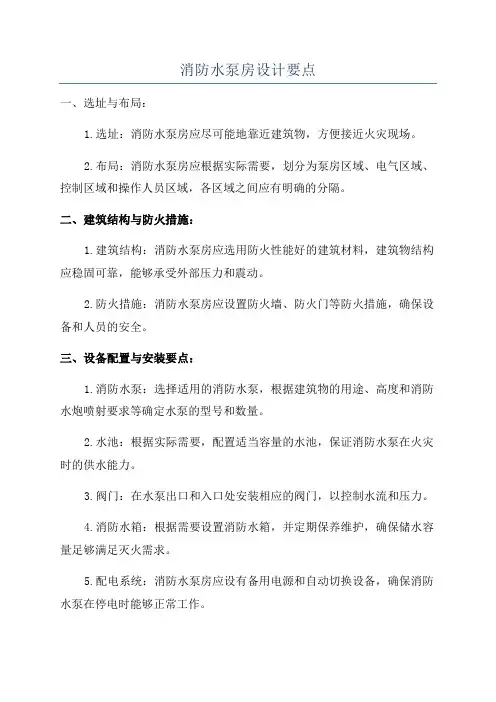

消防水泵房设计要点一、选址与布局：1.选址：消防水泵房应尽可能地靠近建筑物，方便接近火灾现场。

2.布局：消防水泵房应根据实际需要，划分为泵房区域、电气区域、控制区域和操作人员区域，各区域之间应有明确的分隔。

二、建筑结构与防火措施：1.建筑结构：消防水泵房应选用防火性能好的建筑材料，建筑物结构应稳固可靠，能够承受外部压力和震动。

2.防火措施：消防水泵房应设置防火墙、防火门等防火措施，确保设备和人员的安全。

三、设备配置与安装要点：1.消防水泵：选择适用的消防水泵，根据建筑物的用途、高度和消防水炮喷射要求等确定水泵的型号和数量。

2.水池：根据实际需要，配置适当容量的水池，保证消防水泵在火灾时的供水能力。

3.阀门：在水泵出口和入口处安装相应的阀门，以控制水流和压力。

4.消防水箱：根据需要设置消防水箱，并定期保养维护，确保储水容量足够满足灭火需求。

5.配电系统：消防水泵房应设有备用电源和自动切换设备，确保消防水泵在停电时能够正常工作。

6.安装要点：水泵、水池、阀门等设备应按照规范要求进行正确安装，确保其正常运行和维护。

四、通风与排烟：1.通风：消防水泵房应具备良好的通风条件，以保证设备的正常运行和操作人员的舒适性。

2.排烟：消防水泵房应设置相应的排烟设备和通风口，确保火灾时及时排除烟雾。

五、安全标识和照明：1.安全标识：消防水泵房应标明明显的安全标志，包括出入口标识、应急通道标识等，方便人员快速地找到出口和逃生通道。

2.照明：消防水泵房应具备充足的照明设施，确保操作人员在暗光环境下能够正常工作。

六、防水与防湿措施：1.防水：消防水泵房应采取防水措施，确保设备和电气线路不受水影响。

2.防湿：在消防水泵房内应做好防潮防湿处理，以防止设备受潮引发故障。

七、操作空间与人员安全：1.操作空间：消防水泵房应设有足够的操作空间，方便对设备进行检修和维护。

2.人员安全：消防水泵房应设置安全设施，包括触电、触摸、跌落等风险的防护措施，确保操作人员的安全。

水电工程中的泵房设计规范要求一、引言随着城市发展和人口增加，水电工程的建设与运营变得越来越重要。

泵房是水电工程中的核心设施，它承担着将水源抽送至目标地点的重要任务。

为了确保泵房的正常运行和安全性，本文将介绍水电工程中泵房设计的规范要求。

二、泵房布局与选址1. 泵房选址泵房的选址应考虑以下几个因素：地理位置、地质条件、水源的供给能力、运输便利性以及未来发展的需求等。

同时，选址还要符合相关法规和环保要求，确保泵房运行对环境的影响最小化。

2. 泵房布局泵房的布局应充分考虑设备的排布、工作区域的安排和紧急出口的设置等。

设备间距离合理、通道宽度符合操作需求，且设有防火、防爆措施。

此外，对于大型泵房，应设计相应的噪声隔离措施，保护工作人员的健康。

三、泵房内部设施设计要求1. 电力系统泵房的电力系统应按照国家标准进行设计，包括配电系统、接地系统、保护系统等。

电缆敷设应合理布局、标志清晰，以便于运行和维护。

此外，应设置相应的电气安全设备，如漏电保护器等，确保人员的生命安全。

2. 照明系统泵房内应设置充分的照明设施，以确保操作人员在工作过程中能够清晰地看到设备和工作区域，增强安全性和工作效率。

3. 排水系统泵房内的排水系统应设置合适的排水装置，确保排水通畅，避免因水浸导致设备损坏或人员受伤。

4. 消防系统泵房内应设置消防设备，包括灭火器、消火栓等，以便在火灾发生时能够及时扑灭，最大程度减少财产损失和人员伤亡。

四、水泵选择与安装1. 水泵选择根据泵房设计的需求，应选择适合的水泵类型和规格。

选择时要考虑水源类型、输水距离、输水压力等因素，以确保泵房的工作效率和稳定性。

2. 水泵安装水泵的安装应按照标准操作流程进行，确保泵房内各设备的正常运行和安全性。

同时，还需要保证水泵与管道之间的连接紧密可靠，避免漏水和泄压等问题。

五、安全与监测设备为了确保泵房的安全运行，需要设置相应的安全与监测设备，包括温度传感器、液位传感器、压力传感器等。

室外给水泵房设计标准（一）一般规定1、泵房应根据规模、功能、位置、机组数量和选型、水力条件、工程场地状况、结构布置、施工技术以及安装与运行维护要求等因素进行整体考虑布置。

平面布置上应采用矩形或圆形，高程布置上可采用地面式、半地下式和全地下式。

2、水泵的选型及台数应满足泵房设计流量、设计扬程的要求，并应根据供水水量和水压变化、运行水位、水质情况、泵型及水泵特性、场地条件、工程投资和运行维护等，综合考虑确定。

同一泵房内的泵型宜一致，规格不宜过多，机组供电电压宜一致。

3、水泵泵型的选择应根据水泵性能、布置条件、安装、维护和工程投资等因素择优确定。

4、水泵性能的选择应遵循高效、安全和稳定运行的原则。

当供水水量和水压变化较大时，经过技术经济比较，可采用大小规格搭配、机组调速、更换叶轮、调节叶片角度等措施。

5、并联运行水泵的设计扬程宜相近，并联台数应通过各种运行工况下水泵特性的适应性分析确定。

6、泵房应设置备用水泵1台～2台，且应与所备用的所有工作泵能互为备用。

当泵房设有不同规格水泵且规格差异不大时，备用水泵的规格宜与大泵一致；当水泵规格差异较大时，宜分别设置备用水泵。

7、泵房用电负荷分级应符合下列规定：（1）一、二类城市的主要泵房应采用一级负荷；（2）一、二类城市的非主要泵房及三类城市的配水泵房可采用二级负荷；（3）当不能满足要求时，应设置备用动力设施。

8、泵房的防洪标准应符合下列规定：（1）岸上取水泵房其他建筑的防洪标准不应低于城市防洪标准；（2）泵房应根据气候和环境条件采取相应的供暖、通风和降噪措施。

泵房的供暖和通风设计应按现行国家标准《工业建筑供暖通风与空气调节设计规范》GB 50019和《泵站设计规范》GB 50265的有关规定执行。

泵房的噪声控制应符合现行国家标准《声环境质量标准》GB 3096的规定，并应按现行国家标准《工业企业噪声控制设计规范》GB/T 50087的规定设计。

9、可能产生水锤危害的泵房，设计中应进行事故停泵水锤计算。

水泵房的设计国家规范篇一:泵站电气设计规范泵站设计规范10 电气设计10.1 供电系统10.1.1 泵站的供电系统设计应以泵站所在地区电力系统现状及发展规划为依据，经技术经济论证，合理确定供电点、供电系统接线方案、供电容量、供电电压、供电回路数及无功补偿方式等。

10.1.2 泵站宜采用专用直配输电线路供电。

根据泵站工程的规模和重要性，合理确定负荷等级。

10.1.3 对泵站的专用变电站，宜采用站、变合一的供电管理方式。

10.1.4 泵站供电系统应考虑生活用电，并与站用电分开设置。

10.2 电气主接线10.2.1 电气主接线设计应根据供电系统设计要求以及泵站规模、运行方式、重要性等因素全理确定。

应接线简单可靠、操作检修方便、节约投资。

当泵站分期建设时，应便于1过渡。

10.2.2 电气主接线的电源侧宜采用单母线不分段。

对于双回路供电的泵站，也可采用单母线分段或其它接线方式。

10.2.3 电动机电压母线宜采用单母线接线，对于多机组、大容量和重要泵站也可采用单母线分段接线。

10.2.4 6,10kV电动机电压母线进线回路宜设置断路器。

采用双回路供电时，应按每一回路承担泵站全部容量设计。

10.2.5 站用变压器宜接在供电线路进线断器的线路一侧，也可接在主电动机电压母线上。

当设置2台站用变压器，且附近有可靠外来电源时，宜将其中1台与外电源连接。

10.3 主电动机及主要电气设备选择10.3.1 泵站电气设备选择应符合下列规定: 10.3.1.1 性能良好、可靠性高、寿命长。

10.3.1.2 功能合理，经济适用。

10.3.1.3 小型、轻型化，占地少。

10.3.1.4 维护检修方便，不易发生误操作。

10.3.1.5 确保运行维护人员的人身安全。

10.3.1.6 便于运输和安装。

10.3.1.7 设备噪声应符合国家有关环境保护的规定。

10.3.1.8 对风沙、冰雪、地震等自然灾害，应有防护措施。

10.3.2 泵站主电动机的选择应符合下列要求:10.3.2.1 主电动机的容量应按水泵运行可能出现的最大轴功率选配，并留有一定的储备，储备系数宜为1.10,1.05。

[设计]泵房设计规范6 泵房设计6.1 泵房布置6.1.1 泵房布置应根据泵站的总体布置要求和站址地质条件，机电设备型号和参数，进、出水流道(或管道)，电源进线方向，对外交通以及有利于泵房施工、机组安装与检修和工程管理等，经技术经济比较确定。

6.1.2 泵房布置应符合下列规定:6.1.2.1 满足机电设备布置、安装、运行和检修的要求。

6.1.2.2 满足泵房结构布置的要求。

6.1.2.3 满足泵房内通风、采暖和采光要求，并符合防潮、防火、防噪声等技术规定。

6.1.2.4 满足内外交通运输的要求。

6.1.2.5 注意建筑造型，做到布置合理，适用美观。

6.1.3 泵房挡水部位顶部安全超高不应小于表6.1.3的规定。

表6.1.3 泵房挡水部位顶部安全超高下限值泵级建筑物级别安全超高(m) 1 2 3 4.5运用情况设计 0.7 0.5 0.4 0.3校核 0.5 0.4 0.3 0.2注:(1)安全超高系指波浪、壅浪计算机高程以上距离泵房挡水部位顶部的高度;(2)设计运用情况系指泵站在设计水位时运用的情况，校核运用情况系指泵站在最高运行水位或洪(涝)水位时运用的情况。

6.1.4 主机组间距应根据机电设备和建筑结构布置的要求确定，并应符合本规范9.11.2,9.11.5的规定。

6.1.5 主泵房长度应根据主机组台数、布置形式、机组间距，边机组段长度和安装检修间的布置等因素确定，并应满足机组吊运和泵房内部交通的要求。

6.1.6 主泵房宽度应根据主机组及辅助设备、电气设备布置要求，进、出水流道(或管道)的尺寸，工作通道宽度，进、出水侧必需的设备吊运要求等因素，结合起吊设备的标准跨度确定，并应符合本规范9.11.7的规定。

立式机组主泵房水泵层宽度的确定，还应考虑集水、排水廊道的布置要求等因素。

6.1.7 主泵房各层高度应根据主机组及辅助设备、电气设备的布置，机组的安装、运行、检修，设备吊运以及泵房内通风、采暖和采光要求等因素确定，并应符合本规范9.11.8,9.11.10的规定。

泵房设计规范泵房设计规范是指在设计泵房时需要遵守的一系列规定和标准。

泵房是指安装泵设备的建筑物或区域，用于将液体（如水）从低处输送到高处。

以下是泵房设计规范的主要内容：一、安全规范1. 泵房应具备良好的排水系统，防止积水和泄漏现象。

2. 泵房墙面和地面应采用防水、防潮材料。

3. 泵房应设置防火系统，以防止火灾发生。

4. 泵房应具备良好的通风和隔音设计，确保操作人员的工作环境健康和安全。

二、泵房结构设计1. 泵房内部应设置泵设备的安装位置，以确保设备的正常运行和维护。

2. 泵房内部应设有泵设备的检修通道，以方便设备的维修和保养。

3. 泵房内部布置应合理，保证设备之间的工作空间和通风空间。

4. 泵房应设有检修井，以便检修水泵和管道。

三、泵设备选择和布置规范1. 泵设备的选择应符合工程的需求和技术要求，具备良好的性能和可靠性。

2. 泵设备的布置应考虑操作便利性和维护保养的方便性。

3. 泵设备的安装应符合相关标准和规范，确保设备的安全和稳定运行。

4. 泵设备的有关管道应采用合适的材料和规格，以确保输送流体的安全和稳定。

四、电气系统设计规范1. 泵房的电气系统应符合国家电气安全标准，设备应安装合适的保护装置。

2. 泵房的电气线路和设备应采用防水、防潮设计。

3. 泵房的电气线路应具备合理的布线和接地设计，以确保电力供应的安全和可靠。

五、自动化控制系统设计规范1. 泵房的自动化控制系统应具有远程监控和操作功能。

2. 泵房的自动化控制系统应有故障报警和保护装置，以确保设备的安全和稳定运行。

3. 泵房的自动化控制系统应有合适的人机界面，方便操作人员对设备进行监控和操作。

综上所述，泵房设计规范涵盖了安全规范、结构设计、设备选择和布置规范、电气系统设计规范以及自动化控制系统设计规范等方面。

遵循这些规范可以确保泵房的正常运行、设备的安全可靠，并提高泵房的工作效率和维护保养的方便性。

给排水工程中的泵房设计规范要求泵房是给排水工程中重要的组成部分之一，其设计规范要求直接关系到工程的安全和运行效果。

本文将围绕给排水工程泵房设计规范要求展开讨论。

一、泵房位置选择泵房的位置选择应满足以下要求：1. 离主要供水源或污水源近，以减少管道长度，降低泵站能耗。

2. 考虑地势情况，选择高地作为建设位置，以便于水流的自然流向，减少泵站运行时的能耗。

3. 远离住宅区等敏感用地，以减少噪音和振动对周边环境的影响。

二、泵房建筑设计泵房建筑设计应满足以下要求：1. 建筑物结构应稳固，能够承受自然灾害等外力影响。

2. 具备良好的通风和排气系统，以确保泵房内部空气质量，防止积水等情况。

3. 具备合理的照明系统，以方便运维人员进行操作和维护。

4. 泵房内的相关设施应与所选用的泵设备相匹配，确保正常操作和维修。

三、泵房设备设置泵房设备设置应满足以下要求：1. 泵房内应设置应急备用泵，以应对主泵故障或维修情况。

2. 泵站控制室应设置现代化的远程监控和自动控制系统，以提高运行效率。

3. 泵房设有泵站管网系统，用于泵站的进、出水，以及压力调节等功能。

4. 泵房内应设有相关的检测设备，包括压力、流量、液位等监测仪表。

5. 泵房内电气设备应符合相关的电气安全规范，确保供电稳定和安全。

四、泵房运行维护泵房的运行维护要求如下：1. 泵房应设有相关的操作规程和维护手册，明确各项操作和维护流程，并定期进行培训。

2. 泵房定期进行设备巡检和运行数据的采集，及时发现并解决故障。

3. 泵房设备的保养和维修应定期进行，确保设备性能和寿命。

4. 泵房内的噪音和振动要控制在规定范围内，以减少对周边环境和人员的影响。

总结：在给排水工程中，泵房的设计规范要求对工程的安全和运行效果至关重要。

合理选择泵房位置，科学进行建筑设计，合理设置设备，以及规范的运行维护，都是确保泵房顺利运行的关键。

各级相关部门应加强对泵房设计规范的监管和指导，提高整个行业的技术水平和专业素质，推动给排水工程的健康可持续发展。

水泵房设计规范水泵房设计规范是指水泵房的布局、结构、设备选型以及相关安全措施等方面的规定，用于指导水泵房的设计和建设，保证水泵房的安全、稳定和高效运行。

以下是关于水泵房设计规范的一些主要内容。

1. 水泵房的布局要合理。

水泵房应尽量靠近供水源和输水管道，便于抽取和输送水源。

同时要考虑到维护和操作的便利性，确保人员能够安全进出并进行维护、检修。

2. 水泵房的结构要牢固。

水泵房的建筑物要具备足够的结构强度，能够承受外部环境的压力和荷载，如风力、地震力等。

水泵房的墙体、屋顶和地基要符合相应的建筑设计规范，并选用适当的建筑材料。

3. 水泵房的设备选型要科学合理。

根据供水系统的需要，选用适当的水泵设备，包括水泵的类型、型号和功率等。

同时要考虑水泵的可靠性、经济性和维护保养的便利性，确保水泵的性能稳定，并能够适应供水系统的变化。

4. 水泵房的电气设计要安全可靠。

水泵房的电气设备要符合国家相关的电气安全规范，包括电缆的敷设、电气设备的防护和接地等。

水泵房的电气线路应分布合理，电气设备应选用符合标准的产品，并进行定期检查和维护。

5. 水泵房应设置自动控制系统。

为了实现水泵的自动运行和监测，水泵房应配备相应的自动控制系统。

自动控制系统可以根据供水需求来自动启停水泵，监测水泵的运行状态，并及时报警和处理异常情况，提高水泵的运行效率和安全性。

6. 水泵房应设置消防设施。

为了应对火灾等紧急情况，水泵房应配备适当的消防设施，如灭火器、消防水源和报警系统等。

消防设施要按照相关的消防安全规范设置和维护，确保水泵房在发生火灾时能够及时报警并采取相应的灭火措施。

7. 水泵房应设置安全标识。

为了提高水泵房的安全性，水泵房应设置相应的安全标识，如安全警示标志、禁止通行标志、应急疏散标志等。

安全标识的设置要符合国家相关的标准和要求，能够有效地引导人员正确使用水泵房，并在紧急情况下提供必要的指导和帮助。

综上所述，水泵房设计规范涉及到水泵房的布局、结构、设备选型以及相关安全措施等方面，目的是确保水泵房的安全、稳定和高效运行，同时提高供水系统的可靠性和运行效率。

泵房设计规范泵房设计是城市给水供应和排水设计中非常重要的一环，它直接关系到供水和排水系统的运行效果和安全可靠性。

下面将从泵房设计规范的角度来介绍泵房设计的相关要求和注意事项。

1. 泵房的选址应符合以下要求：（1）选址应在排水范围内，不能滞留积水或受到地下水位上升的影响；（2）选址应尽量靠近供水或排水源，减少输送管道的长度；（3）选址应考虑到供水或排水管道的可靠性、安全性和方便性。

2. 泵房的结构设计要求：（1）泵房建筑应具备良好的防水、防火和耐久性能；（2）泵房墙壁和地面应使用耐酸碱、耐化学腐蚀的材料；（3）泵房的进出口通道应保持畅通，设置合适的门窗和通风设备；（4）泵房的布局应合理，设备、管道和电气设备的安装位置应符合操作和维护的要求；（5）泵房内应设置适当的照明和防爆设备。

3. 泵房设备选型和配置：（1）根据实际需求，选用合适的泵和控制设备，以确保泵房的运行效率和安全性；（2）泵房设备应具备防火、防爆、防腐蚀等特性；（3）泵房应配备安全、自动化控制和监测设备，以实现对泵房运行状态的监控和管理。

4. 设备安装和管道布置要求：（1）泵房设备安装应符合相关的规范和要求，确保设备的运行可靠性和安全性；（2）管道布置应具备合理的倾斜度和支撑结构，以保证管道的排水顺畅和稳定；（3）管道应采用符合相关标准的材料和连接方式，确保管道的耐用性和密封性。

5. 电气设备和安全措施要求：（1）电气设备应符合国家标准和规范，配备过载保护、短路保护等安全设备；（2）泵房内应设置适当的防爆、防雷等措施，确保电气设备的安全运行；（3）泵房应设置监测和报警系统，及时发现和处理异常情况。

总之，泵房设计需要综合考虑供水或排水系统的需求、泵房的结构特点和设备的运行特点，遵循相关的规范和标准进行设计，以确保泵房的正常运行和安全可靠。

同时，泵房设计也应注重节能和环保，提高供水和排水系统的效率和可持续发展能力。

6泵房设计6.1泵房布置6.1.1泵房布置应根据泵站的总体布置要求和站址地质条件，机电设备型号和参数，进、出水流道（或管道），电源进线方向，对外交通以及有利于泵房施工、机组安装与检修和工程管理等，经技术经济比较确定。

6.1.2泵房布置应符合下列规定：6.1.2.1满足机电设备布置、安装、运行和检修的要求。

6.1.2.2满足泵房结构布置的要求。

6.1.2.3满足泵房内通风、采暖和采光要求，并符合防潮、防火、防噪声等技术规定。

6.1.2.4满足内外交通运输的要求。

6.1.2.5注意建筑造型，做到布置合理，适用美观。

6.1.3泵房挡水部位顶部安全超高不应小于表6.1.3的规定。

表6.1.3泵房挡水部位顶部安全超高下限值注：(1)安全超高系指波浪、壅浪计算机高程以上距离泵房挡水部位顶部的高度；(2)设计运用情况系指泵站在设计水位时运用的情况，校核运用情况系指泵站在最高运行水位或洪（涝）水位时运用的情况。

6.1.4主机组间距应根据机电设备和建筑结构布置的要求确定，并应符合本规范9.11.2～9.11.5的规定。

6.1.5主泵房长度应根据主机组台数、布置形式、机组间距，边机组段长度和安装检修间的布置等因素确定，并应满足机组吊运和泵房内部交通的要求。

6.1.6主泵房宽度应根据主机组及辅助设备、电气设备布置要求，进、出水流道（或管道）的尺寸，工作通道宽度，进、出水侧必需的设备吊运要求等因素，结合起吊设备的标准跨度确定，并应符合本规范9.11.7的规定。

立式机组主泵房水泵层宽度的确定，还应考虑集水、排水廊道的布置要求等因素。

6.1.7主泵房各层高度应根据主机组及辅助设备、电气设备的布置，机组的安装、运行、检修，设备吊运以及泵房内通风、采暖和采光要求等因素确定，并应符合本规范9.11.8～9.11.10的规定。

6.1.8主泵房水泵层底板高程应根据水泵安装高程和进水流道（含吸水室）布置或管道安装要求等因素确定。

水泵安装高程应根据本规范9.1.10规定的要求，结合泵房处的地形、地质条件综合确定。

最新泵房设计规范1泵房设计1.1泵房布置1.1.1泵房布置应根据泵站的总体布置要求和站址地质条件，机电设备型号和参数，进、出⽔流道（或管道），电源进线⽅向，对外交通以及有利于泵房施⼯、机组安装与检修和⼯程管理等，经技术经济⽐较确定。

1.1.2泵房布置应符合下列规定：1.1.2.1满⾜机电设备布置、安装、运⾏和检修的要求。

1.1.2.2满⾜泵房结构布置的要求。

1.1.2.3满⾜泵房内通风、采暖和采光要求，并符合防潮、防⽕、防噪声等技术规定。

1.1.2.4满⾜内外交通运输的要求。

1.1.2.5注意建筑造型，做到布置合理，适⽤美观。

1.1.3泵房挡⽔部位顶部安全超⾼不应⼩于表1.1.3的规定。

表1.1.3泵房挡⽔部位顶部安全超⾼下限值注：(1)安全超⾼系指波浪、壅浪计算机⾼程以上距离泵房挡⽔部位顶部的⾼度；(2)设计运⽤情况系指泵站在设计⽔位时运⽤的情况，校核运⽤情况系指泵站在最⾼运⾏⽔位或洪（涝）⽔位时运⽤的情况。

1.1.4主机组间距应根据机电设备和建筑结构布置的要求确定，并应符合本规范9.11.2～9.11.5的规定。

1.1.5主泵房长度应根据主机组台数、布置形式、机组间距，边机组段长度和安装检修间的布置等因素确定，并应满⾜机组吊运和泵房内部交通的要求。

1.1.1主泵房宽度应根据主机组及辅助设备、电⽓设备布置要求，进、出⽔流道（或管道）的尺⼨，⼯作通道宽度，进、出⽔侧必需的设备吊运要求等因素，结合起吊设备的标准跨度确定，并应符合本规范9.11.7的规定。

⽴式机组主泵房⽔泵层宽度的确定，还应考虑集⽔、排⽔廊道的布置要求等因素。

1.1.7主泵房各层⾼度应根据主机组及辅助设备、电⽓设备的布置，机组的安装、运⾏、检修，设备吊运以及泵房内通风、采暖和采光要求等因素确定，并应符合本规范9.11.8～9.11.10的规定。

1.1.8主泵房⽔泵层底板⾼程应根据⽔泵安装⾼程和进⽔流道（含吸⽔室）布置或管道安装要求等因素确定。

6泵房设计6.1泵房布置6.1.1泵房布置应根据泵站的总体布置要求和站址地质条件，机电设备型号和参数，进、出水流道（或管道），电源进线方向，对外交通以及有利于泵房施工、机组安装与检修和工程管理等，经技术经济比较确定。

6.1.2泵房布置应符合下列规定：6.1.2.1满足机电设备布置、安装、运行和检修的要求。

6.1.2.2满足泵房结构布置的要求。

6.1.2.3满足泵房内通风、采暖和采光要求，并符合防潮、防火、防噪声等技术规定。

6.1.2.4满足内外交通运输的要求。

6.1.2.5注意建筑造型，做到布置合理，适用美观。

6.1.3泵房挡水部位顶部安全超高不应小于表6.1.3的规定。

表6.1.3泵房挡水部位顶部安全超高下限值注：(1)安全超高系指波浪、壅浪计算机高程以上距离泵房挡水部位顶部的高度；(2)设计运用情况系指泵站在设计水位时运用的情况，校核运用情况系指泵站在最高运行水位或洪（涝）水位时运用的情况。

6.1.4主机组间距应根据机电设备和建筑结构布置的要求确定，并应符合本规范9.11.2～9.11.5的规定。

6.1.5主泵房长度应根据主机组台数、布置形式、机组间距，边机组段长度和安装检修间的布置等因素确定，并应满足机组吊运和泵房内部交通的要求。

6.1.6主泵房宽度应根据主机组及辅助设备、电气设备布置要求，进、出水流道（或管道）的尺寸，工作通道宽度，进、出水侧必需的设备吊运要求等因素，结合起吊设备的标准跨度确定，并应符合本规范9.11.7的规定。

立式机组主泵房水泵层宽度的确定，还应考虑集水、排水廊道的布置要求等因素。

6.1.7主泵房各层高度应根据主机组及辅助设备、电气设备的布置，机组的安装、运行、检修，设备吊运以及泵房内通风、采暖和采光要求等因素确定，并应符合本规范9.11.8～9.11.10的规定。

6.1.8主泵房水泵层底板高程应根据水泵安装高程和进水流道（含吸水室）布置或管道安装要求等因素确定。

水泵安装高程应根据本规范9.1.10规定的要求，结合泵房处的地形、地质条件综合确定。
