反循环打捞篮

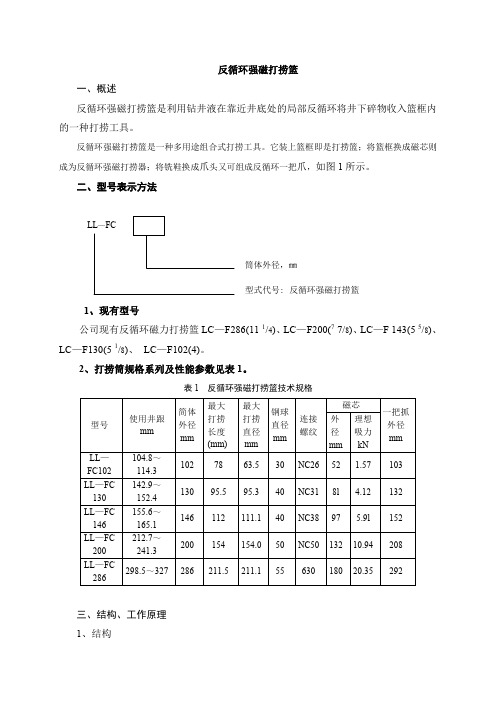

反循环强磁打捞篮一、概述反循环强磁打捞篮是利用钻井液在靠近井底处的局部反循环将井下碎物收入篮框内的一种打捞工具。

反循环强磁打捞篮是一种多用途组合式打捞工具。

它装上篮框即是打捞篮；将篮框换成磁芯则成为反循环强磁打捞器；将铣鞋换成爪头又可组成反循环一把爪，如图1所示。

二、型号表示方法1、现有型号公司现有反循环磁力打捞篮LC —F286(11 1/4)、LC —F200(7 7/8)、LC —F 143(5 5/8)、 LC —F130(5 1/8)、 LC —F102(4)。

2、打捞筒规格系列及性能参数见表1。

表1 反循环强磁打捞篮技术规格三、结构、工作原理 1、结构反循环组合打捞篮主要由上接头、筒体、钢球、喇叭口和可换的篮框、磁芯、铣鞋、抓头等组成，如图1所示。

筒体是双层结构，上水眼向上倾斜45°，它使内筒空间同井眼环空相通。

反循环时，它是钻井液的返出通道。

下水眼向下倾斜45°，它使内外筒之间的空间同井眼环空相通，是使射流通向井底形成反循环的通道。

篮框或磁芯由铣鞋固定于筒内。

磁芯主要由上下压盖、外筒、磁钢等组成。

除此之外，还配备了不同型式的铣鞋(图2)、投球接头(图3)和提升护丝(图4)等。

2、工作原理反循环强磁打捞篮下钻到底，正循环冲洗井底之后，投入一钢球，此时，钻井液则由双层简体之间隙经下水眼射到井底，然后从井底通过铣鞋(或一把抓)进入捞筒内部，最后由上水眼返到环形空间。

在钻井液反循环作用的冲击和携带下，被铣鞋拨松的井底碎物随钻井液一起进入篮框，被磁芯吸住而捞获。

见图5反循环打捞工作原理。

四、使用、操作1、反循环磁力打捞篮与井眼直径间的配合，可按表1进行选择。

2、下井前检查1) 各零部件必须齐全完好，螺纹无损伤。

2) 钢球与球座应吻合。

3) 所选钢球必须能通过全部钻具和与水眼配合。

4) 筒体的上、下水眼畅通。

5) 检查打捞爪盘总成，在筒内是否可以自由转动，打捞爪向里转动和复位应灵活。

石油钻井队打捞类工具介绍1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴公锥SY5114—92母锥SY5115--92滑块捞矛SY/T5069—2000可退式捞矛SY/T5069—2000分瓣捞矛SY/T5069—2000TFLM—T 型提放式可退捞矛提放式分瓣捞矛SY/T5069—2000伸缩捞矛SY/T5069—2000二用伸缩捞矛SY/T5069—2000可退式螺旋卡瓦打捞筒SY/T5068--2000可退式蓝式卡瓦捞筒SY/T5068-2000卡瓦捞筒SY/T5068—2000弯鱼头打捞筒SY/T5068-2000提放式可退捞筒短鱼头捞筒SY/T5068—2000电 泵 捞 筒SY/T5068—2000可退 式 螺 旋 卡 瓦 电 泵 捞 筒SY/T5068—2000活页式捞筒SY/T5068--2000不可退式抽油杆捞筒SY/T5068--2000弯抽油杆打捞筒SY/T5068—2000组合式抽油杆捞筒SY/T5068-2000提放式可退抽油杆捞筒SY/T5068-2000三球打捞器SY/T5068-2000抽油杆接箍捞矛SY/T5069-2000多用打捞筒SY/T5068-2000颠倒式抽油杆捞筒SY/T5068-2000蓝式抽油杆捞筒螺旋卡瓦式抽油杆捞筒SY/T5068-2000偏心式抽油杆接箍捞筒SY/T5068-2000提放式倒扣捞矛SY/T5069—2000倒扣捞矛SY/T5069-2000可胀式倒扣捞矛SY/T5069-2000倒扣捞筒SY/T5068—2000提放式倒扣捞筒SY/T5068—2000反循环捞篮局部反循环打捞篮开窗打捞筒SY/T5068--2000缆绳打捞钩外钩内钩内外组合钩活齿钩一把抓磁力打捞器SY/T5147--2000测井仪器打捞蓝弹簧打捞筒SY/T5068—2000老虎嘴产品型号: 可倒扣捞矛产品名称: 可倒扣捞矛相关说明:本工具为内捞式工具，它既可以用于打、倒扣，又可以释放落鱼，还能进行洗井液循环，可与反扣钻杆配套使用，他抗拉负荷大，倒扣力矩大，打捞成功率高。

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

一、公锥1名称型号：GZ105—1公锥2、用途：专门从油管、钻杆、套铣筒、封隔器等有孔落物的内孔进行造扣打捞的工具。

主要用于有接箍的油管或厚壁管类落物。

3、结构：公锥是长锥形整体结构，分接头和打捞丝扣两部分。

接头上部有与钻杆相连接的螺纹,有正反扣标志槽，便于归类与识别。

4、原理：当公锥进入打捞内孔之后，加适当钻压并转动钻具，迫使打捞丝扣挤压吃入落物内壁进行造扣。

当所造之扣能承受一定的拉力和扭距时，可采取上提或倒扣的办法将落物全部或部分捞出。

5、技术规范：（1)规格型号:GZ105-1 （2)外形尺寸：Ø105mmx535mm （3）接头螺纹：NC31（210)(4)使用规范及性能参数:㈠打捞螺纹表面硬度HRC60—65. ㈡抗拉极限:大于等于932Mpa。

㈢冲击韧性:大于等于58。

8S/cm3. ㈣打捞直径：54－77mm。

6、操作方法:当工具下至鱼顶上部1-2m时，开泵循环,并逐渐下放工具至鱼顶,观察泵压变化。

如泵压突然上升，指重表悬重下降，说明公锥进入鱼腔，可以进行造扣打捞.如果悬重逐步下降而泵压并无变化，说明公锥插入鱼腔外壁的套管环形空间，应上提钻柱，然后转动管柱,重对鱼腔，直至悬重与泵压均有明显变化（公锥入腔），才能加压造扣进行打捞。

打捞鱼腔畅通，泵压无明显变化的落鱼时,应增加扶正找中接头或采用引鞋结构，以防止造扣位置错误，酿成事故。

7、注意事项:打捞操作时，不允许猛顿鱼顶，以防将鱼顶或打捞螺纹顿坏。

尤其应注意分析判断造扣螺纹位置,切忌在落鱼外壁与套管内壁的环行空间造扣，以避免造成严重后果.二、母锥1、名称型号：MZ/NC31-1母锥2、用途：母锥是一种专门从油管、钻杆等管状落物外壁进行造扣打捞的工具.可用于无内孔或内孔堵死的圆柱形落物进行打捞。

3、结构：母锥是长筒形整体结构，由上接头与本体两部分构成。

上接头有正反扣标志槽（一道槽为正扣。

两道槽为反扣)，本体内锥面上有打捞螺纹.4、原理：母锥工作原理与公锥相同，均依靠打捞丝扣在钻压与扭距作用下，吃入落物外壁造扣，将落物捞出。

公锥一、操作步骤：1、根据井下落鱼内径选择合适的公锥。

画草图，标尺寸。

2、组合钻具下钻。

（公锥＋安全接头＋钻杆）。

3、下钻距鱼顶0.5米开泵，冲洗鱼顶10～20分钟。

然后改为小排量，在方钻杆上画出鱼顶方入和造扣方入。

缓慢下放钻具探鱼头，若进入水眼内则泵压升高、悬重下降；若插在水眼外侧，则泵压不变、方入不对、悬重不变（也有可能下降）。

应转动钻具，以不同方向探鱼头或起钻下弯钻杆探鱼头。

4、公锥进入落鱼水眼后，停泵。

在转盘面上作记号，以记录造扣圈数。

用I 档造扣，开始加压10～20KN引扣，观察悬重表悬重慢慢回升（说明已进扣），再加压30～50KN造扣，注意控制造扣速度和倒车。

5、造扣完后，上下活动钻具2～3次，再造扣一次，确认已造牢。

在允许拉力范围内大力上提，若解卡，可起钻；若未解卡，可试开通泵注入解卡剂解卡；若无效，则从安全接头处到开。

6、倒扣（左旋公锥＋安全接头＋钻杆）。

1）、下钻距鱼顶0.5米开泵，冲洗鱼顶，锁死大方瓦和方补心，改倒车造扣。

2）、造扣完后，改正车，使悬重稍大于捞柱悬重。

改倒车，挂合转盘离合器倒扣；倒开后，改正车，探明方入，试开通泵起钻。

3）、若螺纹连接紧，转盘离合器打滑，可停总车，用转盘事故销销死转盘，控制总车倒扣。

二、技术要求：1、安全接头：1）、左旋螺纹安全接头不能作随钻工具，至能在倒扣打捞时使不得使用尖锐物挑出或钩出；装“O”形圈时，应用手在槽内转动几圈，胶圈不打扭。

4）、螺纹连接较紧时，可用大锤垫木块敲击。

2、公锥：1）、公锥外螺纹必须完好，造扣螺纹距螺纹锥尖端10㎝以上。

2）、打捞方入计算准确，下探鱼头不超过鱼头1m，防挤扁鱼头。

3）、捞获后，起钻操作平稳，严禁转盘卸扣。

4）、造扣时应将小方补心栓保险绳，人员离开井口。

5）、若探不到鱼头，不可随便下过鱼头，应接弯钻杆以不同方向探鱼头，必要时进行电测。

卡点计算公式: L=9.8KΔL/ΔFL=卡点井深m K=计算系数ΔL=平均钻具伸长㎝ΔF=平均拉力增加值KN初始循环立管总压力=关井立压+Pci值+附加安全压力Pci值=（压井排量÷正常钻进排量）×钻进时泵压终了循环立管总压力=（Pci×压井液密度）÷原浆密度泥浆泵排量计算公式：Q=（πR2×冲程×3×100×上水率×1000）÷60长度单位为米一、作用：它连接在地面的钻柱上，是解除井内钻柱卡钻事故的有校工具；能在弯曲井或定向井中下击解卡，尤其解除“键槽”卡钻的效果更好。

井下落物打捞在油水井生产过程中，由于各种原因常引起井下落物和井下工具遇卡。

各种井下落物在很大程度上影响着油水井的正常生产，严重时可造成停产。

因此，需要针对不同类型的井下落物，选用相应的打捞工具，捞出井下落物，恢复油水井正常生产。

一、打捞基本原则打捞井下落物时要遵循以下原则：1、打捞过程中要确保油、水层不受二次污染与破坏。

2、不损坏井身结构(套管与水泥环)。

3、处理事故过程中必须使事故越处理越容易，而不能越处理越复杂。

二、打捞作业分类㈠按落物种类进行划分根据井下落物的种类可将打捞作业分成四类：1、管类落物打捞，如对油管、钻杆、封隔器、工具等打捞。

2、杆类落物打捞，如对(断脱的)抽油杆、测试仪器、加重杆等打捞。

3、绳类落物打捞，如对录井钢丝、电缆等打捞。

4、小件落物打捞，如对铅锤、刮蜡片、压力计、取样器和阀球、牙轮等打捞。

㈡按打捞作业的难易程度划分这是现场上按照工程处理难易程度进行分类的一种方法，分为简单打捞和复杂打捞两种。

这种划分方法便于施工准备和制定施工措施。

（1）简单打捞的划分界限是：凡掉入井内的管类、封隔器和绳类等，没有卡钻遇阻等复杂情况，一般作业队的设备及技术力量能够解除的故障，并且不需要采用转盘倒扣、套铣、磨铣等工艺的作业。

在采油、注水、修井过程中掉人井内的铅锤、刮蜡片、压力计、钢丝和钢丝绳等，或在修井过程中没有按操作规程办事，造成的修井工具、管类、绳类掉人井中，或钻具(管柱)、封隔器被卡断落在井内，用简单提拉、震击解卡可以解除的，均属于简单打捞。

（2）复杂打捞的划分界限是：凡掉人井内或卡在井内的管类、封隔器和绳类等，一般作业队设备及技术力量无法处理，须使用倒扣、套铣、钻磨及爆炸措施处理才能恢复正常生产的作业过程。

三、井下落物打捞（一）打捞施工前应考虑的几个问题1.落实井况。

①了解被打捞井的地质、钻井、采油资料，搞清井身结构，套管完好情况，井下有无早期落②搞清落井原因，分析落井后有无变形可能及井下卡、埋等情况。

常用打捞工具规范及使用方法打捞工具是用以打捞井下落物和处理井下事故的专用工具。

常用的打捞工具有公锥、母锥、打捞筒、打捞矛、打捞篮、磁铁打捞器、磨鞋、安全接头等，本章着重介绍常用打捞工具的种类、规格、结构、工作原理、常用规范、民技术参数、现场检查、操作使用方法及注意事项等。

第一节铅模一、作用铅模是在打捞作业中用来打印落鱼形状和了解鱼顶偏离井眼中心的情况用的。

二、规范规范毫米(英寸) 接头铅印水眼d铅印直径D1全长L铅印长l 备注扣型直径D121 (4-3/4") 230 95 20 100 390 120四川设计146(5-3/4")330 108 20 120 390 120196.8(7-3/4")410 146 30 170 390 120215.9(8-1/2")410 146 30 195 390 120247.6(9-3/4")41O 146 40 225 390 120298.4(11-3/4")630 203 40 270 390 120三、使用1、铅印直径比套管内径小4.8毫米即可。

2、打印时按0.193－0.386千牛/毫米（0.5－1吨/英寸）加压。

只可一次加压打印，不得两次打印，以免难以分析。

3、由于铅很软，应在运输或存放过程中注意避免碰撞。

第二节公锥一、公锥的作用公锥是内打捞工具是内捞工具，用来打捞钻铤、接头和钻杆加厚部位。

常用尺寸为3-1/2"和4-1/2"，多为国产，技术规格参见附带说明。

第三节母锥一、母锥的作用母锥是外捞工具母锥是外捞工具，用来打捞钻杆本体。

用爆炸松扣方法配合倒扣时，可用它来打捞钻杆接头或钻铤。

第四节卡瓦打捞筒一、种类Bowen150系列卡瓦打捞筒分为高强度型与小井眼型两类，按内装打捞配件的不同分为螺旋卡瓦打捞筒与篮式卡瓦打捞筒两种。

落鱼直径接近最大打捞尺寸时选用螺旋卡瓦和A型盘根。
