2015-10-011、大风天气加强变电站巡检。
2、今日继续处理#20风机2#变桨电容电压不平衡故障，金风人员现场处理（更换A10模块），于11:11恢复运行。
1、#69风机8:47发生#1变流器紧急停机故障，金风人员现场处理（更换从柜2U3功率模块），需持续除湿，明日启机。
2、#28风机多次发生变流器警告故障，金风人员现场处理（添加冷却液），于11:57恢复运行。
3、#13风机15:50发生主控柜UPS故障，金风人员现场处理（短接主控柜UPS），于17:22恢复运行。
4、风机检修工作票：DF15-10-09-001 （处理#20风机2#变桨电容电压不平衡故障）10:02开始，11:11结束。
5、风机检修工作票：DF15-10-09-002（处理#69风机1#变流器紧急停机故障）11:40开始，18:15结束。
6、风机检修工作票：DF15-10-09-003（处理#28风机变流器警告故障）11:38开始，11:57结束。
7、风机检修工作票：DF15-10-09-004（处理#13风机主控UPS故障）16:42开始，17:22 结束。
三期工作：1、三期风机箱变低压侧送电：#8、#24、#28、#82风机（工程编号）。
2015-10-21、#1风机11:10发生前置端故障，由金风人员现场处理（断电重启）于11:34恢复运行。
2、#69风机于10月1日更换从柜2U3功率模块后持续除湿，于9:53恢复运行。
2、#28风机09:00由金风人员一年维护，于13:10恢复运行。
3、#3风机由金风人员一年维护，15:30开始，17:50 结束。
4、#45风机由金风人员一年维护，15:48开始，19:20 结束。
5、#74风机10:00由金风人员更换风向标，于11:02恢复运行。
6、#28风机月检：9:30开始，11:00结束。
7、#03风机月检：15:30开始，16:50结束。
8、#45风机月检：15:40开始，17:00结束。

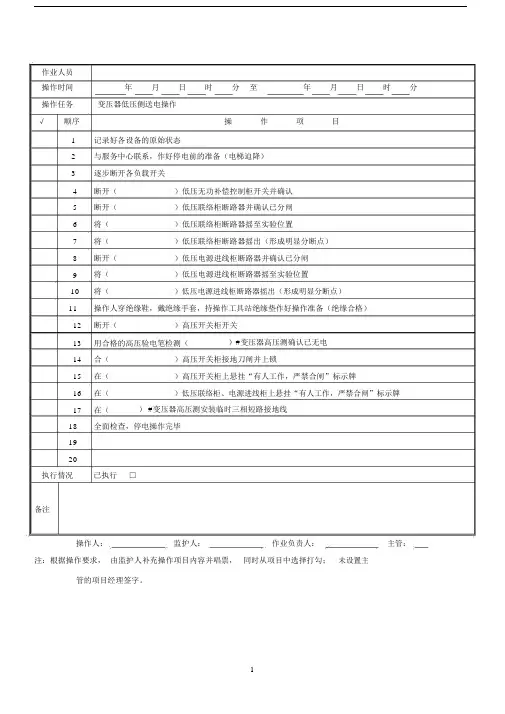

作业人员
操作时间年月日时分至年月日时分操作任务变压器低压侧送电操作
√顺序操作项目
1记录好各设备的原始状态
2与服务中心联系，作好停电前的准备（电梯迫降）
3逐步断开各负载开关
4 断开（）低压无功补偿控制柜开关并确认
5 断开（）低压联络柜断路器并确认已分闸
6 将（）低压联络柜断路器摇至实验位置
7 将（）低压联络柜断路器摇出（形成明显分断点）
8 断开（）低压电源进线柜断路器并确认已分闸
9 将（）低压电源进线柜断路器摇至实验位置
10 将（）低压电源进线柜断路器摇出（形成明显分断点）
11操作人穿绝缘鞋，戴绝缘手套，持操作工具站绝缘垫作好操作准备（绝缘合格）
12 断开（）高压开关柜开关
13 用合格的高压验电笔检测（）#变压器高压测确认已无电
14 合（）高压开关柜接地刀闸并上锁
15 在（）高压开关柜上悬挂“有人工作，严禁合闸”标示牌
16 在（）低压联络柜、电源进线柜上悬挂“有人工作，严禁合闸”标示牌
17 在（） #变压器高压测安装临时三相短路接地线
18全面检查，停电操作完毕
19
20
执行情况已执行□
备注
操作人：监护人：作业负责人：主管：注：根据操作要求，由监护人补充操作项目内容并唱票，同时从项目中选择打勾；未设置主管的项目经理签字。
1。

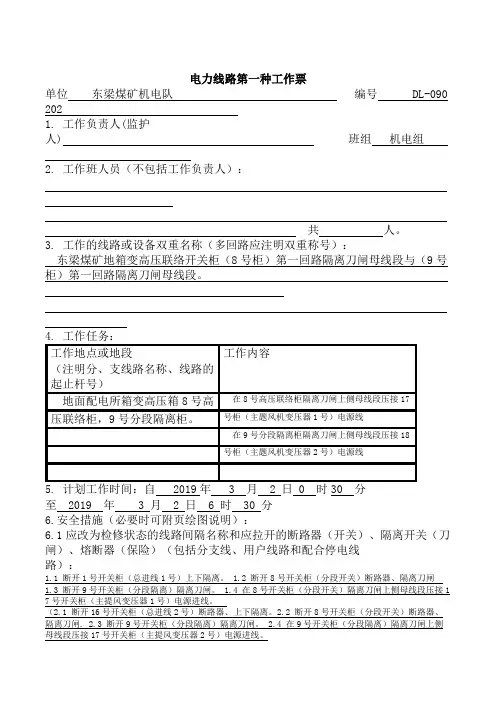

电力线路第一种工作票单位东梁煤矿机电队编号DL-090 2021. 工作负责人(监护人) 班组机电组2. 工作班人员（不包括工作负责人）：共人。
3. 工作的线路或设备双重名称（多回路应注明双重称号）：东梁煤矿地箱变高压联络开关柜（8号柜）第一回路隔离刀闸母线段与（9号柜）第一回路隔离刀闸母线段。
计划工作时间：自2019年 3 月 2 日 0 时30 分至2019 年 3 月 2 日 6 时30 分6.安全措施（必要时可附页绘图说明）：6.1应改为检修状态的线路间隔名称和应拉开的断路器（开关）、隔离开关（刀闸）、熔断器（保险）（包括分支线、用户线路和配合停电线路）：1.1 断开1号开关柜（总进线1号）上下隔离。
1.2 断开8号开关柜（分段开关）断路器、隔离刀闸1.3 断开9号开关柜（分段隔离）隔离刀闸。
1.4 在8号开关柜（分段开关）隔离刀闸上侧母线段压接1 7号开关柜（主提风变压器1号）电源进线。
（2.1 断开16号开关柜（总进线2号）断路器、上下隔离。
2.2 断开8号开关柜（分段开关）断路器、隔离刀闸. 2.3 断开9号开关柜（分段隔离）隔离刀闸。
2.4 在9号开关柜（分段隔离）隔离刀闸上侧母线段压接17号开关柜（主提风变压器2号）电源进线。
6.2保留或邻近的带电线路、设备：1.保留2回路总进线（16号柜）、主提风变压器2号（18号柜）、下井2回（10号柜）、变压器2号（3号柜)2.保留1回路总进线（1号柜）、主提风变压器1号（17号柜）、下井1回（7号柜）、变压器1号（5号柜)）)6.3 其它安全措施和注意事项：1.必须执行工作确认---安全推演---停电---验电---放电---挂可靠接地线。
2.必须保证一人操作一人监护。
3.回路切换前必须三确认：确认压线可靠，没有减少原先母线的电气间隙与爬电距离；确认机械断开点的可靠断开；确认工器具已绝对收齐。
年月日工作负责人签名年月日时分收到工作票78工作班组人员签名9. 工作负责人变动情况：原工作负责人离去，变更为工作负责人工作票签发人年月日时分工作人员变动情况：（变动人员姓名、变动日期及时间）工作负责人签名10. 工作票延期：有效期延长到年月日时分。
华能XX电厂企业标准电气倒闸典型操作票--------------------------------------------------------------------------------------前言本标准规定了日照电厂二期电气专业相关的运行操作，本标准只对正常方式的电气倒闸操作做出了规定，遇有特殊情况和特殊方式应根据倒闸操作原则、运行规程及有关规定办理。
本标准适用于集控运行专业及其外围岗位，不适于其它专业。
因未经过调试或试运行验证，本标准如有跟倒闸操作原则及规程、图纸、以及实际布置和运行方式相冲突的地方，应及时反馈运行部。
本标准由运行部负责解释。
引用标准华能集团公司《电力安全作业规程》（电气部分）（试行）华能国际电力股份有限公司《工作票和操作票管理办法》（HZD-46-SC07）引用资料设备制造厂说明书设计院设计资料本标准编写：本标准审核：本标准批准：目录1．发变组倒闸操作票1.1#3发变组检修后恢复热备用操作1.2#3发变组转冷备用1.3#3发变组破坏备用转检修1.4＃3发电机励磁系统恢复热备用1.5＃3发电机励磁系统破坏备用2．发电机解并列操作2.1 发电机程控启动方式与系统并列2.2发电机“自动方式”升压，自动准同期与系统并列2.3发电机“手动方式”升压，自动准同期与系统并列2.4 #3发电机与系统解列操作票3．启/备变倒闸操作3.1220KV #02启备变由热备用转检修3.2220KV #02启备变由检修转热备用4．6KV厂用电切换操作4.1#3机6KV工作A、B段由#3高厂变供电倒至#02启备变供电4.2#3机6KV工作A、B段由#02启备变供电倒至#3高厂变供电，#02启备变热备用5.220KV线路操作5.1 220KV乙站电村I线221开关由运行转检修5.2 200KV电村I线221开关由检修转运行6.220KV母线操作6.1 220KV电村II线222开关、#4发变组204开关由II母线倒至I母线运行，II母线及母联200开关由运行转检修6.2 200KV II母线及母联200开关由检修转运行；电村II线222开关、#4发变组204开关由I母线倒至II 母线运行7. 400V厂用系统操作#3机400V汽机PCA段停电并设安全措施＃3机汽机MCCIA母线停电检修做安全措施＃3机保安PC段撤除安全措施并送电#3机保安PC段停电并设安全措施8.直流系统操作8.1 220V直流系统操作8.1.1#3机220V直流B充电器倒至A充电器运行8.1.28.1.2. #3机220V直流蓄电池充放电退出运行8.1.38.1.3. #3机220V直流蓄电池充放电投入运行8.2110V直流系统操作8.2.1集控室#3机110v直流#1蓄电池组投入运行步骤8.2.28.2.2.集控室#3机110v直流#1蓄电池组退出运行步骤8.2.38.2.3.集控室#3机110v直流#1蓄电池组由3A充电柜倒至备用充电柜充电的步骤8.2.48.2.4.升压站110v直流#1蓄电池组投入运行步骤8.2.58.2.5.升压站110v直流#1蓄电池组退出运行步骤9．煤灰脱硫6KV、400V操作9.1 ＃3机停运，二期脱硫6KVA段切至由联络开关供电9.2 #3机脱硫低压变A拆除安全措施恢复400V脱硫PCA段正常供电，备用电源开关恢复热备用9.3.＃3机6KVA段停电，煤灰6KVⅡA段由联络开关供电9.4.＃3机6KVA段恢复正常运行，煤灰6KVⅡA段由联络开关供电恢复正常运行方式9.5.电除尘备变PC段停电并设安全措施9.6电除尘备用段撤除安全措施并送电恢复正常运行方式9.7.输煤变A停电，400V输煤A段倒由联络开关运行9.8.输煤变恢A恢复送电400V输煤A段由联络开关运行倒至正常运行方式1.发变组倒闸操作票1.1 #3发变组检修后恢复热备用操作1.1.1检查#3发变组所有检修工作已结束，工作票已收回1.1.2拆除在发电机出口避雷器处挂的＃接地线一组1.1.3拖出＃3机6KV工作A段工作电源进线开关所属接地小车1.1.4将＃3机6KV工作A段工作电源进线开关送至“隔离”位置1.1.5检查＃3机6KV工作A段工作电源进线开关各部良好1.1.6送上＃3机6KV工作A段工作电源进线开关开关所属控制、保护、加热等电源小开关1.1.7装上＃3机6KV工作A段工作电源进线PT一次保险，将其送入工作位置，合上二次小开关。
培训教案培训时间：2012年11月2日培训方式：自主培训主讲人：于晓伟培训内容：输电线路、风机停送电原则及倒闸操作输电线路基本情况：1.输电线路专业：输电线路专业主要为各电力设计院、电力公司培养输电线路、输电杆塔的设计、施工、运行、维护等专业人才。
目前开设此专业的学校主要有三所：东北电力大学、三峡大学、南京工程学院。
由于学生人数较少、加之国家经历大的自然灾害后对输电线路重要性认识的提高，该专业学生近几年来一直供不应求。
2、供电种类：按照输送电流的性质，输电分为交流输电和直流输电。
19世纪80年代首先成功地实现了直流输电。
但由于直流输电的电压在当时技术条件下难于继续提高，以致输电能力和效益受到限制。
19世纪末，直流输电逐步为交流输电所代替。
交流输电的成功，迎来了20世纪电气化社会的新时代。
目前广泛应用三相交流输电，频率为50赫（或60赫）。
20世纪60年代以来直流输电又有新发展，与交流输电相配合，组成交直流混合的电力系统。
3、输电电压等级：输电的基本过程是创造条件使电磁能量沿着输电线路的方向传输。
线路输电能力受到电磁场及电路的各种规律的支配。
以大地电位作为参考点(零电位）,线路导线均需处于由电源所施加的高电压下,称为输电电压。
输电线路在综合考虑技术、经济等各项因素後所确定的最大输送功率，称为该线路的输送容量。
输送容量大体与输电电压的平方成正比。
因此，提高输电电压是实现大容量或远距离输电的主要技术手段，也是输电技术发展水平的主要标志。
从发展过程看，输电电压等级大约以两倍的关系增长。
当发电量增至4倍左右时,即出现一个新的更高的电压等级。
通常将 35~220KV的输电线路称为高压线路（HV）,330～750KV的输电线路称为超高压线路（EHV）,750KV以上的输电线路称为特高压线路（UHV）。
一般地说，输送电能容量越大，线路采用的电压等级就越高。
采用超高压输电，可有效的减少线损，降低线路单位造价，少占耕地，使线路走廊得到充分利用。
工作票制度一、工作票的意义及种类。
工作票是准许在电气设备上工作的书面命令法，也是明确安全职责，向工作人员进行安全交底，履行工作许可手续，工作间断、转移和终结手续，并实施保证安全技术措施等的书面依据。
因此，在电气设备上工作时，应按要求认真使用工作票或按命令执行。
其方式有下列三种：1）第一种工作票2）第二种工作票3）口头或电话命令2、使用第一种工作票的工作。
凡是在高压设备上或在其它电气回路上工作，需要将高压设备停电或装设遮拦的，均应使用第一种工作票。
在室外变电站二次接线和照明等回路上工作，高压设备需停电或需采取安全措施时，也应使用第一种工作票。
3、使用第二种工作票的工作。
1）进行带电作业和在带电设备外壳上的工作。
2）控制盘和低压配电盘、配电箱、电源干线上的工作。
3）二次接线回路上的工作，高压设备不停电者。
4）非当值值班人中用绝缘棒和电压互感器定相或用钳形电流表测量高压回路的电流的工作。
4、口头或电话命令。
值班员按现场规程规定所进行的工作，可根据发令人（电气负责人）的口头或电话命令执行。
值班员应将发令人姓名及工作任务详细记入操作记录薄中，并向发令人复诵一遍，正确无误后方可执行。
5、工作票应预先编号，使用时用钢笔或圆珠笔填写一式两份，应填写清楚。
若在填写工作时有个别错字，漏字需要及时改正，为了减少不必要的重写，可以允许在错误及遗漏处将两份工作票作同样的修改，但修改的字迹应清晰，不得任意涂改。
否则会使工作票内容混乱模糊，可能发生错误造成人身或设备事故。
工作票上有关人员必须签名或盖章。
两份工作票中的一份必须经常保存在工作地点，由工作负责人收执，作为进行工作的依据；另一份由值班员收执，按值移交，妥善保管，以供备查。
一般保存期为3个月。
6、一个工作负责人只能发给一张工作票。
工作票上所列的工作地点，以一个电气连接部分为限。
所谓一个电气连接部分，指的是配电装置中的一个电气单元，可以用隔离开关与其它电气部分作截然分开的部分。
倒闸操作票填写管理办法1 一般规定1.1 填写倒闸操作票的原则：停电分闸操作必须按照先分负荷侧断路器，后分母线侧断路器，先分断路器，后分隔离开关的顺序依次操作，送电合闸的顺序与此相反。
如变压器需要停电时，应先停低压、后停高压；送电时先送高压，后送低压。
严防带负荷拉合隔离开关（刀闸）。
1.2 倒闸操作人填写操作票，下列项目应填入操作票内：⑴应拉合的断路器(开关)、隔离开关(刀闸)和接地刀闸(装置)等，并检查拉合后设备的状态。
⑵进行停、送电操作时，在拉合隔离开关(刀闸)、手车式断路器拉出、推入前，检查断路器(开关)确在分闸位置。
⑶检查接地线是否拆除。
⑷在进行倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况。
⑸装拆接地线。
⑹安装或拆除控制回路、电压互感器回路的保险器。
⑺切换保护、自投装置的投退和检验是否确无电压等。
1.3 操作中发生疑问时，不准擅自更改操作票，不准随意解除闭锁装置，应立即向值班负责人或主管人员报告，弄清楚后再操作。
1.4 电气设备停电后，即使是事故停电，在未拉开有关刀闸和做好安全措施以前，不得触及设备或进入遮拦，以防突然来电。
1.5 下列各项工作可以不用操作票,但必须由有关人员的口头命令，并记入倒闸操作命令记录薄内。
⑴事故处理。
⑵拉合断路器或隔离开关的单一操作。
⑶拉开接地刀闸或拆除全电房仅有的一组接地线。
1.6 操作票应用钢笔或圆珠笔填写，票面应清楚整洁，不得任意涂改。
特别是操作票的重要文字（调度编号及名称、拉开、合上或运行、停用、备用等动词及设备状态）不得涂改。
操作票不得使用“同上”、“同左”等。
操作人和监护人应根据模拟图板或接线图核对所填写的操作项目并分别签名，然后经值班负责人审核签名。
1.7 操作票应填写设备的双重编号，即设备名称和运行编号。
所填写操作项目的设备双重名称必须与现场设备标示牌一致。
操作前应核对设备名称、编号和位置，操作中应认真执行监护复诵制，全部操作完毕进行复查。
填写倒闸操作票一、倒闸操作票票面格式的填写1、第一栏为接受单位栏第一项单位填写XX kV XX 变电站，第二项编号按现场规定填写。
同一操作任务有多页的情况下编号相同。
2、第二栏为命令栏⑴、发令人填写发布调度命令的调度员姓名。
非调度管辖设备的操作填写发出操作命令的站长或副站长（操作队队长或副队长）或当班值班负责人姓名；⑵、受令人填写接受操作命令的值班员姓名；⑶、发令时间如实填写，时间精确到分。
3、第三栏为操作时间栏⑴、操作开始时间在实际操作开始时填写；⑵、操作结束时间在本操作票所列操作项目全部执行完后填写，在操作任务未全部执行完但因故不再执行其余项目时，最后一项时间为操作终了时间；4、第四栏为操作分类选择栏在实际操作类型前打(√)记号。
5、第五栏为操作任务栏按统一的调度术语简明扼要说明要执行的操作任务，操作任务栏内必须写明设备的电压等级，双重编号。
操作任务不得涂改。
停电和送电操作应分别填写操作票。
母线、母线分段（母联）开关、旁路开关、母线PT、主变中性点，均应在其设备名称和编号前面加上相应的电压等级。
一份操作票只能填写一个操作任务，一个操作任务根据一个调度命令。
为了相同的操作目的而进行的一系列相互关联并依次进行的操作过程，操作任务栏写满后，继续在“操作项目”栏内填写，任务写完后，空一项再写操作步骤。
如下列操作：⑴、倒母线操作或母线停电、送电操作；⑵、倒电压互感器的操作；⑶、倒两台主变及与主变相关的分段（母联）开关的操作，停一台主变或送一台主变的操作（均包括变压器各侧的开关）；⑷、倒站用电源及其它电源线的操作；⑸、进、出线及其转线操作；⑹、终端站的全站停电或电源侧母线停电、送电操作；⑺、状态相同的同一电压等级的几路直馈出线的停、送电操作。
6、第六栏为操作项目栏⑴、第一列为顺序栏，分项书写文字可占用数行，顺序号不变，并连续。
⑵、第二列为操作项目栏，应填写设备的双重名称(可不填写电压等级,但主变侧开关、母线、旁路母线、旁路开关、母线PT等应填写电压等级)，根据操作任务，按操作顺序及操作票的要求、规定，依次填写分项内容；可占用数页，但应在前一页备注栏内中间写“接下页”，在后一页的操作任务栏中间写“接上页”。
工作票制度一、工作票的意义及种类。
工作票是准许在电气设备上工作的书面命令法，也是明确安全职责，向工作人员进行安全交底，履行工作许可手续，工作间断、转移和终结手续，并实施保证安全技术措施等的书面依据。
因此，在电气设备上工作时，应按要求认真使用工作票或按命令执行。
其方式有下列三种：1）第一种工作票2）第二种工作票3）口头或电话命令2、使用第一种工作票的工作。
凡是在高压设备上或在其它电气回路上工作，需要将高压设备停电或装设遮拦的，均应使用第一种工作票。
在室外变电站二次接线和照明等回路上工作，高压设备需停电或需采取安全措施时，也应使用第一种工作票。
3、使用第二种工作票的工作。
1）进行带电作业和在带电设备外壳上的工作。
2）控制盘和低压配电盘、配电箱、电源干线上的工作。
3）二次接线回路上的工作，高压设备不停电者。
4）非当值值班人中用绝缘棒和电压互感器定相或用钳形电流表测量高压回路的电流的工作。
4、口头或电话命令。
值班员按现场规程规定所进行的工作，可根据发令人（电气负责人）的口头或电话命令执行。
值班员应将发令人姓名及工作任务详细记入操作记录薄中，并向发令人复诵一遍，正确无误后方可执行。
5、工作票应预先编号，使用时用钢笔或圆珠笔填写一式两份，应填写清楚。
若在填写工作时有个别错字，漏字需要及时改正，为了减少不必要的重写，可以允许在错误及遗漏处将两份工作票作同样的修改，但修改的字迹应清晰，不得任意涂改。
否则会使工作票内容混乱模糊，可能发生错误造成人身或设备事故。
工作票上有关人员必须签名或盖章。
两份工作票中的一份必须经常保存在工作地点，由工作负责人收执，作为进行工作的依据；另一份由值班员收执，按值移交，妥善保管，以供备查。
一般保存期为3个月。
6、一个工作负责人只能发给一张工作票。
工作票上所列的工作地点，以一个电气连接部分为限。
所谓一个电气连接部分，指的是配电装置中的一个电气单元，可以用隔离开关与其它电气部分作截然分开的部分。
荆门供电公司操作票实施细则一、总则操作票是电气运行值班人员操作时的书面依据，为认真、准确地进行倒闸操作，防止误操作事故发生，保障人身、电网设备安全，特制定本细则。
二、倒闸操作的基本条件2.1 有与现场一次设备和实际运行方式相符的一次模拟图（包括各种电子接线图）。
2.2 操作设备应具有明显的标志，包括名称、编号、分合指示、旋转方向、切换位置指示及设备相色等。
三、操作票的一般规定3.1 操作票按其性质和应用范围分为：综合操作指令票、逐项操作指令票和操作操作票三种。
综合操作指令票：当某一倒闸操作的全部过程，仅在一个变电站或发电厂进行，不涉及其他单位时，可使用综合操作指令票。
调度在下达综合操作指令票时，可不下达具体操作项目，但应提出明确的操作任务，注意事项及操作指令票的编号等。
逐项操作指令票：当某一倒闸操作的全部过程，要在两个及以上的操作单位进行，调度应对发电厂、变电站下达逐项操作指令票。
其操作项目要按顺序分项填写，不准颠倒和并项，逐项操作指令票可不填检查项目。
倒闸操作票：发电厂、变电站根据调度下达的综合操作指令票的操作任务，或者逐项操作指令票的操作项目，自行按现场运行规程或典型操作票填写的作为现场进行刀闸操作的依据称为倒闸操作票。
3.2 倒闸操作可通过就地操作、遥控操作和程序操作完成。
遥控操作和程序操作的设备应满足运行技术和操作管理的技术条件。
3.3 倒闸操作分为监护操作、单人操作和检修人员操作三种类型。
3.4 监护操作是由两人进行同一项的操作，其中对设备较为熟悉者作为监护人。
特别重要和复杂的倒闸操作，应由熟练的运行人员操作，运行值班负责人监护。
监护操作时，操作人不得有任何未经监护人同意的操作行为。
3.5 单人操作是指由一人完成的操作；检修人员操作是指由检修人员完成的操作。
3.6 鉴于公司目前的设备技术水平和人员情况，公司系统内所有操作应是监护操作，不得进行检修人员操作和单人操作。
3.7 按《国家电网公司电力安全工作规程》的规定，下列项目应填入操作票内：1）应拉合的设备断路器（开关）、隔离开关（刀闸）、接地（刀闸）等；2）拉合设备断路器（开关）、隔离开关（刀闸）、接地（刀闸）等后，设备位置的检查；3）验电并装设接地线；4）设备检修后合闸送电前，检查送电范围内接地刀闸已全部拉开，接地线已全部拆除；5）进行停、送电操作时，在推、拉隔离开关（刀闸）、手车式开关拉出、推入前，检查断路器（开关）确在分闸位置；6）安装或拆除（合上或断开）控制回路、电压回路的熔断器（空气开关）；7）切换保护回路、自动化装置及确认有无电压等；8）在进行倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况；9）与操作项目有关的元件位置或状态检查，如手车式开关拉出后，应检查绝缘挡板是否可靠封闭。
