专题电场图像

微专题44 电场中图像问题【核心考点提示】1．v－t图象：根据v－t图象的速度变化、斜率变化(即加速度大小的变化)，确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．2．φ－x图象：(1)电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零．(2)在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．(3)在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．3．E－x图象：(1)反映了电场强度随位移变化的规律．(2)E＞0表示场强沿x轴正方向；E ＜0表示场强沿x轴负方向．(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．【微专题训练】(2014·海南·9)(多选)如图8甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有()A．φa>φb B．E a>E bC．E a<E b D．W a>W b【答案】BD【解析】电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，E a>E b，选项B 正确，C错误；电场力做正功，电势能减小，选项D正确．空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图3所示，下列说法正确的是()A．O点的电势最低B．x1和x3两点的电势相等C．x2和－x2两点的电势相等D．x2的电势最高【解析】在坐标原点O右侧，沿x轴正方向，电场强度先变大后变小，电势一直降低，故O点电势不是最低；x1和x3两点的电势不相等，故A、B错误；电场关于坐标原点O对称分布，则x2和－x2两点的电势相等，C正确【答案】C(多选)如图所示，带正电的点电荷被固定于A点，以O点为坐标原点，AO方向为x轴正方向建立如图所示的一维坐标系，现将一个电荷量很小的带正电的点电荷q从O点由静止释放，在点电荷运动的过程中，下列关于点电荷q的动能E k、电势能E p随坐标x变化的图象中(假设O点电势为零，不计q的重力)，可能正确的是()【解析】根据点电荷周围电场强度分布特点，点电荷q受到沿x轴正方向的电场力作用，点电荷q做加速度减小的加速运动，动能增大，但动能增大得越来越慢，A错误，B正确；由于电场力做正功，电势能减小，因加速度越来越小，相等距离内电场力做功越来越少，则电势能改变得也越来越慢，C错误，D正确．【答案】BD(多选)两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两电荷连线上各点电势随x变化的关系如图5所示，其中A、N两点的电势均为零，ND段中的C点电势最高，不计重力，则()A．A、N点的电场强度大小为零B．将一正点电荷静放在x轴负半轴，它将一直做加速运动C．N、C间场强方向沿x轴正方向D．将一负点电荷从N点移动到D点，电场力先做正功后做负功【解析】φ－x图象的斜率表示电场强度E，题中图线在A、N两点处的斜率都不等于0，则知A、N两点的场强均不为零，选项A错误；根据题中图象，结合矢量的叠加可知，x轴负半轴的电场强度方向指向x轴的负方向，所以若将一正点电荷放在x轴负半轴，则电场力指向x轴负方向，因此电场力与速度方向相同，导致一直做加速运动，选项B正确；由题图可知，从N到C电势升高，根据顺着电场线方向电势降低可知，N、C间电场强度方向沿x 轴负方向，选项C错误；N→D段中，电势先升高后降低，所以场强方向先沿x轴负方向，后沿x轴正方向，将一负点电荷从N点移到D点，电场力先做正功后做负功，选项D正确．【答案】BD(2014·上海·19)(多选)静电场在x轴上的场强E随x的变化关系如图9所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷()A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大【解析】由题图可知，将正电荷沿x轴正向移动，从x2移动到x4的过程电场力做功不为零，两点处的电势能不相等，选项A错误；从x1运动到x3的过程电场力沿x轴负方向，电场力做负功，电势能增大，选项B正确；从x1运动到x4的过程场强先增大后减小，所以电场力先增大后减小，选项C正确，D错误．【答案】BC(多选)如图甲所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为m＝10 g的带正电的小球，小球所带电荷量q＝5.0×10－4 C．小球从C点由静止释放，其沿细杆由C经B向A运动的v －t图象如图乙所示．小球运动到B点时，速度图象的切线斜率最大(图中标出了该切线)．则下列说法正确的是()A．在O点右侧杆上，B点场强最大，场强大小为E＝1.2 V/mB．由C到A的过程中，小球的电势能先减小后增大C．由C到A电势逐渐降低D ．C 、B 两点间的电势差U CB ＝0.9 V【解析】由题图乙可知，小球在B 点的加速度最大，故受力最大，加速度由电场力提供，故B 点的电场强度最大，a ＝Δv Δt ＝Eq m，解得E ＝1.2 V/m ，选项A 正确；从C 到A ，电场力一直做正功，故电势能一直减小，选项B 错误，C 正确；由C 到B ，电场力做功为W ＝12mv 2B －0，C 、B 间电势差为U CB ＝W q＝0.9 V ，选项D 正确． 【答案】ACD(2014·安徽·17)一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x 轴，起始点O 为坐标原点，其电势能E p 与位移x 的关系如图11所示，下列图象中合理的是( )【解析】带电粒子在电场中运动时，其电势能的变化规律是非线性的．由E p —x 图象知，带电粒子的电势能不是均匀变化的，静电力不能为恒力，故选项A 错误；带电粒子仅受静电力作用，故电势能和动能相互转化，电势能的减少量等于动能的增加量，即动能增加得越来越慢，故选项B 错误；由于静电力不是恒力，加速度a 应该越来越小，故选项C 错误，选项D 正确．【答案】D两电荷量分别为q 1和q 2的点电荷固定在x 轴上的O 、M 两点，两电荷连线上各点电势φ随x 变化的关系如图所示，其中C 为ND 段电势最低的点，则下列说法正确的是( )A ．q 1、q 2为等量异种电荷B ．N 、C 两点间场强方向沿x 轴负方向C ．N 、D 两点间的电场强度大小沿x 轴正方向先减小后增大D ．将一正点电荷从N 点移到D 点，电势能先增大后减小【解析】根据q 1左侧和q 2右侧电势随距离增大而降低可判断两者均为正电荷，A 错．N 、C 间的电场方向沿x 轴正方向，C 点场强为0，B 错．根据ND 段图线的斜率大小先减小后增大可知，场强先减小到零后反向增大，C 正确；正电荷从N 移到D ，由E p ＝qφ知，电势能先减小后增大，D 错．【答案】C(2015·鲁南六校联考)如图所示，无限大均匀带正电薄板竖直放置，其周围空间的电场可认为是匀强电场。

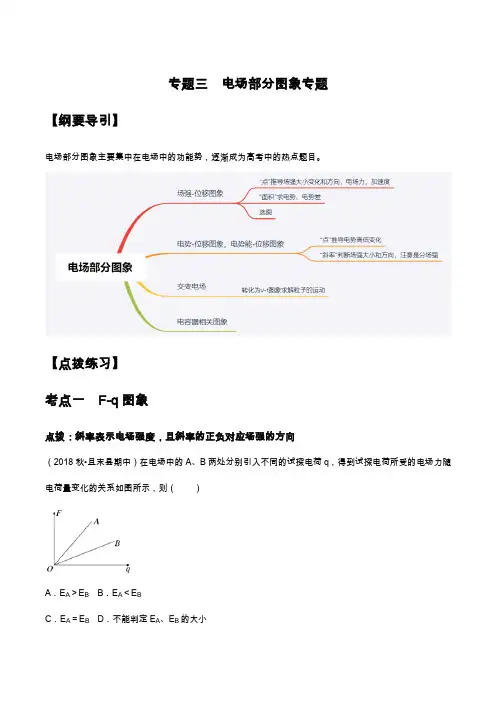

专题三电场部分图象专题【纲要导引】电场部分图象主要集中在电场中的功能势，逐渐成为高考中的热点题目。

【点拨练习】考点一F-q图象点拨：斜率表示电场强度，且斜率的正负对应场强的方向（2018秋•且末县期中）在电场中的A、B两处分别引入不同的试探电荷q，得到试探电荷所受的电场力随电荷量变化的关系如图所示，则（）A．E A＞E B B．E A＜E BC．E A＝E B D．不能判定E A、E B的大小【答案】A【解析】图线斜率的绝对值表示电场强度的大小，A图线斜率的绝对值大，所以A点的电场强度最大，B图线斜率的绝对值小，电场强度的最小。

E A＞E B．故A正确，BCD错误。

5．（2018秋•惠州期末）如图是表示在一个电场中的a、b、c、d四点分别引入检验电荷时，测得的检验电荷的电量跟它所受电场力的函数关系图象，那么下列叙述正确的是（）A．这个电场是匀强电场B．a、b、c、d四点的场强大小关系是E d＞E a＞E b＞E cC．a、b、c、d四点的场强大小关系是E a＞E b＞E c＞E dD．无法确定这四个点的场强大小关系【答案】B【解析】图线斜率的绝对值表示电场强度的大小，d图线斜率的绝对值最大，所以d点的电场强度最大，c图线斜率的绝对值最小，电场强度的最小。

所以四点场强的大小关系是E d＞E a＞E b＞E c．该电场不是匀强电场。

故B正确，A、C、D错误。

6．（2017秋•东安区校级期末）在同一电场中的A、B、C三点分别引入检验电荷时，测得的检验电荷的电荷量和它所受电场力的函数图象如图所示，则此三点的场强大小E A、E B、E C的关系是（）A．E A＞E B＞E C B．E B＞E A＞E C C．E C＞E A＞E B D．E A＞E C＞E B【答案】C【解析】由公式F＝qE知，F﹣q图象斜率的绝对值表示电场强度的大小，C图线斜率的绝对值最大，所以C点的电场强度最大，B图线斜率的绝对值最小，B点的电场强度最小。

－ AoB－
x
•专题-电场线与E-x图像
E
x
＋ o＋
x
＋＋
•专题-电场线与E-x图像
4、等量同种点电荷电场线与点电荷连线上E-x图像（2）
E
－o－
x
x
－－
•专题-电场线与E-x图像
5、等量同种点电荷电场线与点电荷连线中垂线上E-x图 像（1）
试描述此电场沿x轴的 特点？
猜想此电场Ｅ沿x轴 的的图像。
E
o
x
x
•专题-电场线与E-x图像
5、等量同种点电荷电场线与点电荷连线中垂线上E-x图 像（2）
试描述此电场沿x轴的特点？猜想此电场Ｅ沿x轴的图
像。
E
E
＋
o
x
x
kQ E x2
•专题-电场线与E-x图像
3、孤立的负点电荷的电场线与E-x图像
E
E
x
－
o
x
E
kQ x2
•专题-电场线与E-x图像
4、等量同种点电荷电场线与点电荷连线上E-x图像（1）
试描述此电场沿x轴的 特点？
猜想此电场Ｅ沿x轴 的图像。
几种常见的电场线图
E-x图像：空间中静电场在某一方向（x轴）上的场
强E随位置（坐标x）变化的关系图像。
•专题-电场线与E-x图像
1、匀强电场的电场线与E-x强图像 试描述此电场的特点？ 猜想此电场Ｅ的图像。
E
E
o
x
x
o
E E0 (定值）
•专题-电场线与E-x图像
2、孤立的正点电荷的电场线与E-x图像
x2 x3
x
•专题-电场线与E-x图像
例4、（2012年陕西）空间存在一沿x轴方向的静电场， 电场强度E随x变化的关系如图所示，图线关于坐标原点 对称，A、B是x轴上关于原点对称的两点。下列说法中正确的是 Nhomakorabea AB ）

知识回顾1.电场中的图象有E－x，φ－x，v－t，F－x，E P－x等多种，要弄清各类图象的斜率、截距、面积的物理意义．2.规律方法电场中各类图象的比较(1)电场的E－x图象与φ－x图象在给定了电场的E－x图象时，可以由图线确定x轴上各点场强的大小及方向．此外还可以确定x轴上各点的电势变化情况：E－x图线与x轴所围图形的面积表示电势差．在给定了电场的φ－x图象时，除了可以直接确定x轴上各点电势的高低及电势变化情况，还可以确定x轴上各点场强(或沿x轴方向上的场强分量)的大小及方向：图线斜率大小表示场强大小，斜率正负表示场强方向．当E－x图象或φ－x图象与粒子运动相结合时，可利用电场力与场强、加速度的关系及电场力做功与动能、电势能和电势等的关系来解决涉及粒子电性、电场力、电势能、动能、速度、加速度等的相关问题．在这类题目中，还可以把E－x图象或φ－x图象假设为我们熟悉的、符合给定变化规律的某一种电场，利用这种已知电场的电场线分布、等势面分布或场源电荷来处理相关问题．(2)其他图象由于F＝qE、E p＝qφ，故F－x图象、E p－x图象问题处理方法同上，如F－x图线的面积表示电场力所做的功、电势能的变化量．E p－x图线的切线斜率表示电场力等．1．(多选)(2017年高考·课标全国卷Ⅰ)在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r 的关系如图8－1所示．电场中四个点a、b、c和d的电场强度大小分别为E a、E b、E c和E d.点a到点电荷的距离r a与点a的电势φa已在图中用坐标(r a，φa)标出，其余类推．现将一带正点的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，电场力所做的功分别为W ab、W bc和W cd.下列选项正确的是()A．E a∶E b＝4∶1 B．E c∶E d＝2∶1C．W ab∶W bc＝3∶1 D．W bc∶W cd＝1∶3【答案】：AC例题分析【例1】(多选)(2107年高考·江苏卷)在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示．下列说法正确的有()A．q1和q2带有异种电荷B．x1处的电场强度为零C．负电荷从x1移到x2，电势能减小D．负电荷从x1移到x2，受到的电场力增大【答案】AC【解析】φ－x图象的斜率表示电场强度，由图象可知，x2左侧电场强度方向向左，x2右侧电场强度方向向右，x1处电场强度大于零，x2处电场强度等于零，故q1和q2带有异种电荷，A正确，B错误．负电荷从x1处移到x2处，电势升高，电场强度减小，故电势能减小，电场力减小，C正确，D错误．【例2】一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x轴，起始点O为坐标原点，其电势能E p与位移x的关系如图所示．下列图象中合理的是()【答案】 D专题练习1.一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能E p随位移x变化的关系如图所示，其中0～x2段是关于直线x＝x1对称的曲线，x2～x3段是线段，则下列说法正确的是()A．x1处电场强度最小，但不为零B．粒子在0～x2段做匀变速运动，x2～x3段做匀速直线运动C．在0、x1、x2、x3处电势φ0、φ1、φ2、φ3的关系为φ3>φ2＝φ0>φ1D．x2～x3段的电场强度大小、方向均不变【答案】：D2. (2017年上海七校高三联考)两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中A、N两点的电势为零，ND段中C点电势最高，则()A．C点的电场强度大小为零B．A点的电场强度大小为零C．N、C间场强方向向x轴正方向D．将一负点电荷从N点移到D点，电场力先做正功后做负功【答案】：AD【解析】：C点是电势的拐点，根据公式φ＝Ex可知，图象的斜率大小是电场强度大小，而C点的斜率为零，故A正确；同理，由题图知A点的电势为零，但该点的斜率不为零，故B错误；OM间电场强度方向沿x 轴正方向，MC间电场强度方向沿x轴负方向，CD间电场强度方向沿x轴正方向，故C错误；因为MC间电场强度方向沿x轴负方向，CD间电场强度方向沿x轴正方向，则将一负点电荷从N点移到D点，电场力先做正功后做负功，故D正确．学科&网3．(2017年河南洛阳模拟)如图甲所示，Q1、Q2是两个固定的点电荷，一带正电的试探电荷仅在电场力作用下以初速度v0沿两点电荷连线的中垂线从a点向上运动，其v－t图象如图8－3－5乙所示，下列说法正确的是()A ．两点电荷一定都带正电，且电荷量一定相等B ．两点电荷一定都带负电，且电荷量一定相等C ．试探电荷一直向上运动，直至运动到无穷远处D ．0～t 2时间内，试探电荷的电势能先增大后减小 【答案】：B4．真空中有一静电场，其在x 轴正半轴的电势随x 变化的关系如图所示，则根据图象可知( )A ．R 处的电场强度E ＝0B ．若试探电荷从x 1处移到x 2处，电场力不一定做正功C ．x 1处与x 2处的电场强度方向相反D ．该电场有可能是处在O 点的正点电荷激发产生的 【答案：】B【解析】：根据E ＝ΔφΔx ，即图线的切线的斜率等于电场强度，由图线可知，在R 处的场强不为零，选项A 错误；从x 1到x 2电势逐渐降低，因不知试探电荷的电性，无法判断电场力做功的情况，选项B 正确；在x 1处与x 2处的切线的斜率符号相同，故电场强度方向相同，选项C 错误；由于在R 点以后的电势为负，故该电场不可能是处在O 点的正点电荷激发产生的，选项D 错误．5．(2017年开封二模)在x 轴上存在与x 轴平行的电场，x 轴上各点的电势随x 点位置变化情况如图所示．图中－x 1～x 1之间为曲线，且关于纵轴对称，其余均为直线，也关于纵轴对称．下列关于该电场的论述正确的是( )A．x轴上各点的场强大小相等B．从－x1到x1场强的大小先减小后增大C．一个带正电的粒子在x1点的电势能大于在－x1点的电势能D．一个带正电的粒子在－x1点的电势能大于在－x2的电势能【答案】：B7.(多选)(2017·江苏)在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示．下列说法正确有()A．q1和q2带有异种电荷B．x1处的电场强度为零C．负电荷从x1移到x2，电势能减小D．负电荷从x1移到x2，受到的电场力增大【答案】AC8.(2017·南宁二模)空间存在一沿x轴方向的静电场，电场强度E随x变化的关系如图所示，A、B、C为x 轴上的点，取x轴正方向为电场强度的正方向，则下列说法正确的是()A．AC段中B点的电势最低B．一带负电的粒子从A点运动到B点电势能减小C．U AB＞U BCD．一正电荷仅在电场力作用下从A点运动到C点动能先增大后减小【答案】 C【解析】A项，从A点到C点，电场强度的方向不变，则电势一直降低，故C点电势最低，A项错误；B 项，因为电场方向沿x轴正方向，电场力沿x轴正向，所以带负电粒子电场力做负功，从A点运动到B点电势能增大，故B项错误；C项，AB两点间图像与x轴所夹的面积大于BC两点间图像与x轴所夹的面积，所以U AB＞U BC，故C项正确；D项，正电荷从A点运动到C点电场力做正功，电势能一直减小，D项错误．9.(2017·吉林三模)在真空中的x轴上的原点和x＝6a处分别固定一个点电荷M、N，在x＝2a处由静止释放一个正点电荷P，假设点电荷P只受电场力作用沿x轴方向运动，其速度大小与在x轴上的位置关系如图所示，则下列说法中正确的是()A．点电荷M、N一定都是负电荷B．点电荷P的电势能一定是先增大后减小C．点电荷M、N所带电荷量的绝对值之比为2∶1D．x＝4a处的电场强度一定为零【答案】 D10：真空中相距为3a的两个点电荷M、N分别固定于x轴上x1＝0和x2＝3a的两点上，在它们连线上各点场强随x变化关系如图所示，以下判断中正确的是()A．x＝a点的电势高于x＝2a点的电势B．点电荷M、N所带电荷量的绝对值之比为4∶1C．点电荷M、N一定为异种电荷D．x＝2a处的电势一定为零【答案】：B【解析】：由于不知道M、N的所带电荷的性质，故需要讨论，若都带正电荷，则0～2a场强的方向向右，而沿电场线方向电势降低，故x＝a点的电势高于x＝2a点的电势；若都带负电荷，则0～2a场强的方向向左，故x＝a点的电势低于x＝2a点的电势，故A错误．M在2a处产生的场强E1＝，而N在2a处产生的场强E2＝，由于2a处场强为0，故E1＝E2，所以QM＝4QN，故B正确．由于M、N之间的场强的方向相反，故点电荷M、N一定为同种电荷，故C错误．由于电势是一个相对性的概念，即零电势的选择是任意的，人为的，故x＝2a处的电势可以为零，也可以不为零，故D错误．学科&网11.真空中相距为3L的两个点电荷A、B分别固定于x轴上x1＝0和x2＝3L的两点处，其连线上各点场强随x变化关系如图所示(x正方向为场强的正方向)，以下判断中正确的是()A．点电荷A、B一定为异种电荷B．点电荷A、B所带电荷量的绝对值之比为1∶2C．x＝L处的电势一定为零D．把一个负电荷沿x轴从x＝移至x＝L的过程中，电势能先减小后增大【答案】：D12.(多选)某静电场沿x方向的电势分布如图所示，则()A．粒子经过P点和Q点时，加速度大小相等、方向相反B．粒子经过P点与Q点时，动能相等C．粒子经过P点与Q点时，电场力做功的功率相等D．粒子在P点的电势能为正值【答案】：B13.空间某一静电场的电势φ关于x轴对称分布，如图所示．x轴上A、B两点电场强度在x方向上的分量分别是Exa、Exb，下列说法正确的是()A．因为a点电势比b点电势高，所以Exa大于ExbB．Exa的方向与Exb方向相同，均沿x正方向C．一点电荷在A、B点受到电场力是Fa大于FbD．点电荷沿x轴从a移动到b的过程中，电势能总是先增大后减小【答案】：C【解析】：a点和b点的斜率等于电场强度的大小，可见Exa＞Exb，但不能说是因为a点电势比b点电势高，应该说是因为a点的电势φ的变化率大于b点的电势φ的变化率，所以Exa大于Exb.故A错误；A、B两点电势变化的斜率方向相反，所以Exa的方向与Exb方向相反．故B错误；由A的分析知Exa＞Exb，所以点电荷在A、B点受到电场力是Fa大于Fb.故C正确；点电荷沿x轴从a移动到b的过程中，电势先升高后降低，正电荷的电势能是先增大后减小，负电荷的电势能是先减小后增大．故D错误14.．如图甲所示，两个带正电的小球A、B套在一个倾斜的光滑直杆上，两球均可视为点电荷，其中A球固定，带电量Q A＝2×10－4 C，B球的质量为m＝0.1 kg.以A为坐标原点，沿杆向上建立直线坐标系，A、B 球与地球所组成的系统总势能(重力势能与电势能之和)随位置x的变化规律如图中曲线Ⅰ所示，直线Ⅱ为曲线I的渐近线．图中M点离A点距离为6米．(g取10 m/s2，静电力恒量k＝9.0×109 N·m2/C2.令A处所在平面为重力势能的零势能面，无穷远处为零电势能处)．(1)求杆与水平面的夹角θ；(2)求B球的带电量Q B；(3)求M点电势φM；(4)若B球以E k0＝4 J的初动能从M点开始沿杆向上滑动，求B球运动过程中离A球的最近距离及此时B 球的加速度．【答案】(1)30°(2)1×10－5 C12 (3)3×105 V (4)2 m 40 m/s 2 沿杆向上(3)M 点的电势能E pM ＝E 总－E p ＝6 J －3 J ＝3 J则M 点电势 φM ＝E pM Q B＝3×105 V ； (4)在M 点B 球总势能为6 J ，根据能量守恒定律，当B 的动能为零，总势能为10 J ，由曲线Ⅰ知B 离A 的最近距离为x ＝2 m.k Q A Q B x 2－mg ＝ma 解得a ＝40 m/s 2，方向沿杆向上．。
