电场中的3个图像知识讲解

物理电场中的三类图象类型一φ－x图象:1．描述电势随位移变化的规律。

2．根据电势的高低可以判断电场强度的方向。

3．根据△φ=E△x可知，图像φ－x的斜率为电场强度。

例1(多选)在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r的关系如图所示。

电场中四个点a、b、c和d的电场强度大小分别为Ea、Eb、Ec和Ed。

点a到点电荷的距离ra 与点a的电势φa已在图中用坐标(ra，φa)标出，其余类推。

现将一带正电的试探电荷由a点依次经b、c点移动到d点，在相邻两点间移动的过程中，电场力所做的功分别为Wab、Wbc和Wcd。

下列选项正确的是( )A．Ea∶Eb＝4∶1B．Ec∶Ed＝2∶1C．Wab∶Wbc＝3∶1D．Wbc∶Wcd＝1∶3易错点：(1)不能准确识图，没有明确各点间距的关系。

(2)没有及时联想到点电荷电场中场强与距离关系。

(3)不能灵活应用电场中的功能关系。

针对训练1 (多选)在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示。

下列说法正确的有( )A．q1和q2带有异种电荷B．x1处的电场强度为零C．负电荷从x1移到x2，电势能减小D．负电荷从x1移到x2，受到的电场力增大解析由x1处电势为零可知，两点电荷q1和q2带有异种电荷，选项A 正确；在φ－x图象中，图象切线的斜率表示电场强度，则x1处的电场强度不为零，选项B错误；且有x1到x2电场强度逐渐减小，负电荷受到的电场力逐渐减小，选项D错误；由E p＝φq可知，负电荷在电势高处的电势能低，负电荷从x1移到x2，电势能减小，选项C正确。

答案 AC类型二E－x图象1．描述电场强度随位移变化的规律。

2．场强E正负表示场强的方向。

3．图线与x轴围成的“面积”表示电势差。

例2(多选)静电场在x轴上的场强E随x的变化关系如图所示，x 轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷( )A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大解析由题图可知，x1到x4场强先变大，再变小，则点电荷受到的电场力先增大后减小，C正确，D错误；由x1到x3及由x2到x4过程中，电场力做负功，电势能增大，知A错误，B正确。

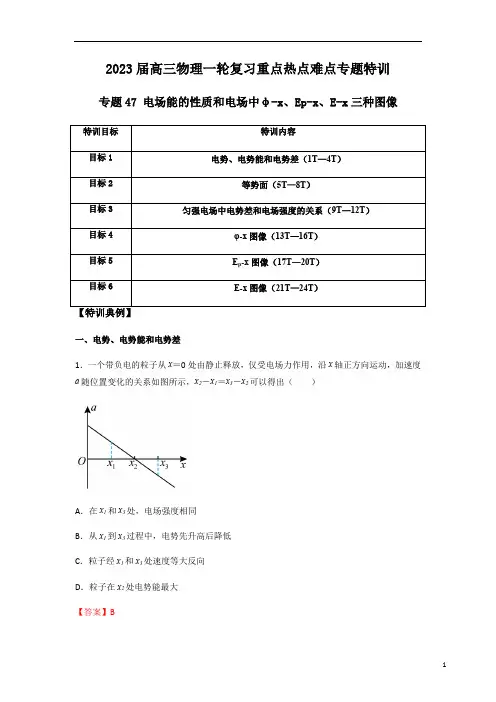

2023届高三物理一轮复习重点热点难点专题特训专题47 电场能的性质和电场中φ-x、Ep-x、E-x三种图像特训目标特训内容目标1 电势、电势能和电势差（1T—4T）目标2 等势面（5T—8T）目标3 匀强电场中电势差和电场强度的关系（9T—12T）目标4 φ-x图像（13T—16T）目标5 E-x图像（17T—20T）p目标6 E-x图像（21T—24T）一、电势、电势能和电势差1．一个带负电的粒子从x＝0处由静止释放，仅受电场力作用，沿x轴正方向运动，加速度a随位置变化的关系如图所示，x2－x1＝x3－x2可以得出（）A．在x1和x3处，电场强度相同B．从x1到x3过程中，电势先升高后降低C．粒子经x1和x3处速度等大反向D．粒子在x2处电势能最大【答案】B【详解】A ．由牛顿第二定律qE ＝ma 可知在x 1和x 3处，电场强度大小相等，方向相反，A 错误；B ．根据图像可知，从x 1到x 3过程中，粒子先加速后减速，所以电场力先做正功，后做负功，电势能先减小后增大，x 2处，电势能最小，根据E p ＝qφ可知，粒子带负电，所以电势先升高后降低，B 正确，D 错误；C ．根据运动学公式v 2＝2ax 可知，a -x 图像的面积表示22v ，所以粒子经x 1和x 3处速度大小相等，方向相同，C 错误。

故选B 。

2．如图所示，a 、b 、c 、d 为正方形的四个顶点，在a 、c 两点分别固定一电荷量为q +的点电荷，在d 点固定一电荷量为q -的点电荷。

现将另一电荷量为q -的点电荷P 从无穷远处移动到b 点并固定，移动该电荷过程中电场力做功为W ，之后将固定在c 点的点电荷移走，规定无穷远处电势为0，下列说法错误．．的是（ ）A ．未移入点电荷P 前，b 点的电势为WqB ．将c 点的点电荷移走后，c 点的电势为WqC ．若将另一带电量为2q +的点电荷从无穷远处移动到c 点，电场力做功为2WD ．若将另一带电量为2q +的点电荷固定在c 点，O 点的电场强度方向指向a 点【答案】B 【详解】A ．根据电势的定义可知，电场中某点的电势为将试探电荷从该点移动到0电势点处电场力做的功与点电荷电量的比值，因此未移入点电荷P 前，b 点的电势为b W Wq qϕ-==-选项A 正确；B ．根据对称性可知，移走c 点的点电荷的过程中电场力做功为W -，可知移走后c 点的电势为Wq -，选项B 错误；C ．将另一带电量为2q +的点电荷从无穷远处移动到c 点，电场力做功2W W '=选项C 正确；D ．将另一带电量为2q +的点电荷固定在c 点，根据矢量叠加原理可知，因bd 两点的负电荷在O 点的合场强为零，则ac 两处的电荷在O 点的电场强度方向指向a 点，选项D 正确。

2023届高三物理一轮复习多维度导学与分层专练专题45 电场中的φ-x、Ep-x、E-x三类图像导练目标导练内容目标1φ-x图像目标2Ep-x图像目标3E-x图像一、φ-x图像1.电场强度的大小等于φ-x图线的斜率的绝对值,电场强度为零处,φ-x图线存在极值,其切线的斜率为零。

2.在φ-x图像中可以直接判断各点电势的大小,并可根据电势大小关系确定电场强度的方向。

3.在φ-x图像中分析电荷移动时电势能的变化,可用W AB=qU AB,进而分析W AB的正负,然后作出判断。

【例1】沿电场线所在直线建立如图所示Ox轴，x轴上各点电势 随x的变化规律如图所示，坐标点O、x1、x2和x3分别与x轴上O、A、B、C四点相对应，O点电势为零。

带电量为-e 的电子从O点由静止释放，仅受电场力作用，下列说法正确的是（）A ．在0~3x 区间内，电场方向始终指向x 轴正方向B ．电子到达B 点时动能为02e ϕC ．电子从A 运动到C ，加速度先增大后减小D ．若在B 点给电子一个沿x 轴方向的初速度，电子一定会在AC 间做往复运动【答案】B【详解】A ．沿电场线方向电势降低，在0~3x 区间内，电势先升高、再降低、再升高，则电场线方向没有始终指向x 轴正方向，故A 错误；B ．根据动能定理0k 02B e E ϕ⎛⎫--= ⎪⎝⎭电子到达B 点时动能为0k 2B e E ϕ=故B 正确；C ．电势ϕ随x 图像的斜率大小等于电场强度，电子加速度大小为eEa m =由图像可知，A 、C间斜率先变小后变大，则加速度先变小后变大，故C 错误；D ．若在B 点电子的初速度为沿+x 轴方向，BC 间电势升高，电场线方向由C 指向B ，电场力由B 指向C ，电子做加速运动；若在B 点电子的初速度为沿-x 轴方向，同理，电子也做加速运动。

故电子不会再AC 间做往复运动，故D 错误。

故选B 。

二、Ep -x 图像1.根据电势能的变化可以判断电场力做功的正负,电势能减少,电场力做正功:电势能增加,电场力做负功。

一、定义：电场中电势相等的点构成的面二、等势面的性质：①在同一等势面上各点电势相等，所以在同一等势面上移动电荷，电场力不做功②电场线跟等势面一定垂直，而且由电势高的等势面指向电势低的等势面。

③等势面越密，电场强度越大④等势面不相交，不相切三、等势面的用途：由等势面描绘电场线，判断电场中电势的高低。

四、几种电场的电场线及等势面图l所示。

②等量异种点电荷电场中的等势面：是两簇对称曲面，如图2所示。

③等量同种点电荷电场中的等势面：是两簇对称曲面，如图3所示。

④匀强电场中的等势面是垂直于电场线的一簇平面，如图4所示。

⑤形状不规则的带电导体附近的电场线及等势面，如图5所示。

注意：带方向的线暗示电场线，无方向的线暗示等势面。

图中的等势“面”画成了线，即以“线”代“面”。

等势面：一、定义：电场中电势相等的点构成的面二、等势面的性质：①在同一等势面上各点电势相等，所以在同一等势面上移动电荷，电场力不做功②电场线跟等势面一定垂直，而且由电势高的等势面指向电势低的等势面。

③等势面越密，电场强度越大④等势面不相交，不相切三、等势面的用途：由等势面描绘电场线，判断电场中电势的高低。

四、几种电场的电场线及等势面①点电荷电场中的等势面：以点电荷为球心的一簇球面如图l所示。

②等量异种点电荷电场中的等势面：是两簇对称曲面，如图2所示。

③等量同种点电荷电场中的等势面：是两簇对称曲面，如图3所示。

④匀强电场中的等势面是垂直于电场线的一簇平面，如图4所示。

⑤形状不规则的带电导体附近的电场线及等势面，如图5所示。

注意：带方向的线暗示电场线，无方向的线暗示等势面。

图中的等势“面”画成了线，即以“线”代“面”。

2025届高三物理一轮复习多维度导学与分层专练专题45电场中的φ-x、Ep-x、E-x三类图像导练目标导练内容目标1φ-x图像目标2Ep-x图像目标3E-x图像【知识导学与典例导练】一、φ-x图像1.电场强度的大小等于φ-x图线的斜率的绝对值,电场强度为零处,φ-x图线存在极值,其切线的斜率为零。

2.在φ-x图像中可以直接判断各点电势的大小,并可根据电势大小关系确定电场强度的方向。

3.在φ-x图像中分析电荷移动时电势能的变化,可用W AB=qU AB,进而分析W AB的正负,然后作出判断。

【例1】沿电场线所在直线建立如图所示Ox轴，x轴上各点电势 随x的变化规律如图所示，坐标点O、x1、x2和x3分别与x轴上O、A、B、C四点相对应，O点电势为零。

带电量为-e 的电子从O点由静止释放，仅受电场力作用，下列说法正确的是（）A ．在0~3x 区间内，电场方向始终指向x 轴正方向B ．电子到达B 点时动能为02e ϕC ．电子从A 运动到C ，加速度先增大后减小D ．若在B 点给电子一个沿x 轴方向的初速度，电子一定会在AC 间做往复运动【答案】B【详解】A ．沿电场线方向电势降低，在0~3x 区间内，电势先升高、再降低、再升高，则电场线方向没有始终指向x 轴正方向，故A 错误；B ．根据动能定理0k 02B e E ϕ⎛⎫--= ⎪⎝⎭电子到达B 点时动能为0k 2B e E ϕ=故B 正确；C ．电势ϕ随x 图像的斜率大小等于电场强度，电子加速度大小为eE a m=由图像可知，A 、C 间斜率先变小后变大，则加速度先变小后变大，故C 错误；D ．若在B 点电子的初速度为沿+x 轴方向，BC 间电势升高，电场线方向由C 指向B ，电场力由B 指向C ，电子做加速运动；若在B 点电子的初速度为沿-x 轴方向，同理，电子也做加速运动。

故电子不会再AC 间做往复运动，故D 错误。

故选B 。

二、Ep-x 图像1.根据电势能的变化可以判断电场力做功的正负,电势能减少,电场力做正功:电势能增加,电场力做负功。
