霍尔介绍-如何选择霍尔-霍尔选购指南

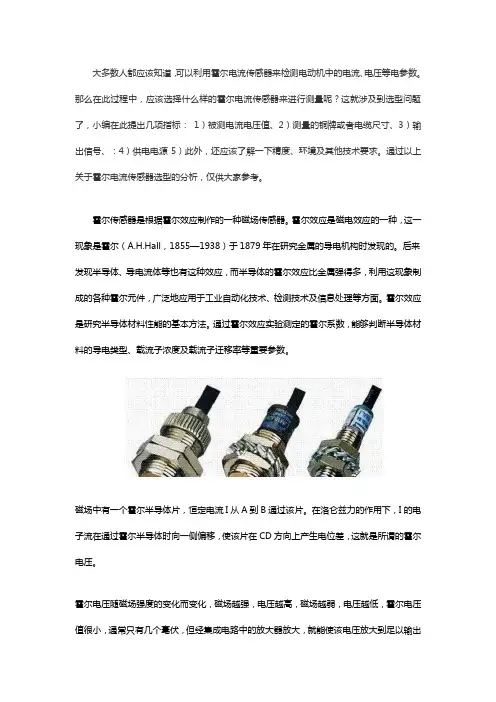

大多数人都应该知道，可以利用霍尔电流传感器来检测电动机中的电流、电压等电参数。

那么在此过程中，应该选择什么样的霍尔电流传感器来进行测量呢？这就涉及到选型问题了，小编在此提出几项指标：1）被测电流电压值、2）测量的铜牌或者电缆尺寸、3）输出信号、：4）供电电源5）此外，还应该了解一下精度、环境及其他技术要求。

通过以上关于霍尔电流传感器选型的分析，仅供大家参考。

霍尔传感器是根据霍尔效应制作的一种磁场传感器。

霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。

后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。

霍尔效应是研究半导体材料性能的基本方法。

通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。

在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电压。

霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。

若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。

下图所示的方法是用一个转动的叶轮作为控制磁通量的开关，当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时，磁场偏离集成片，霍尔电压消失。

这样，霍尔集成电路的输出电压的变化，就能表示出叶轮驱动轴的某一位置，利用这一工作原理，可将霍尔集成电路片用作用点火正时传感器。

霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。

霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。

霍尔传感器参数霍尔传感器是一种常用的非接触式传感器，利用霍尔效应原理来检测磁场的变化，从而转化为电信号输出。

它在工业自动化、电动车辆、医疗设备等领域有着广泛的应用，因此对于霍尔传感器的参数了解十分重要。

本文将从霍尔传感器的工作原理、应用领域以及相关参数进行详细介绍。

一、霍尔传感器的工作原理霍尔传感器利用霍尔效应实现非接触式探测磁场。

其原理是当导体中的电流在一个垂直于电流方向的磁场中运动时，便会产生横向电压差，这种现象称为霍尔效应。

利用这一效应，霍尔传感器可以通过检测磁场的变化来输出电信号，实现对物体的触发和检测。

二、霍尔传感器的应用领域1. 工业自动化：在自动控制系统中，霍尔传感器可用于检测物体的位置、速度、方向等参数，广泛应用于机械设备、流程控制、传送带等方面。

2. 电动车辆：在电动车辆中，霍尔传感器被用于检测电机的转速、位置和控制电机的开关，是电动车辆动力系统中重要的传感器之一。

3. 医疗设备：在医疗设备中，霍尔传感器可以用于检测人体的生理参数，如心跳、血氧饱和度等，为医疗诊断和监控提供重要的数据支持。

三、霍尔传感器的参数1. 灵敏度：霍尔传感器的灵敏度是指在单位磁场变化下产生的输出电压变化量，通常以mV/G或mV/T来表示。

2. 饱和磁场：霍尔传感器的饱和磁场是指传感器能够测量的最大磁场强度，一般以高斯（G）或特斯拉（T）为单位。

3. 工作温度范围：霍尔传感器的工作温度范围是指传感器在正常工作条件下能够承受的最高温度和最低温度。

4. 特性温度系数：霍尔传感器的特性温度系数描述了其输出信号随温度变化的变化率，通常以ppm/°C表示。

5. 输出电压：霍尔传感器的输出电压是指在特定磁场条件下产生的电压信号，通常以毫伏（mV）为单位。

四、霍尔传感器的选型注意事项在选择霍尔传感器时，需要考虑以下几个方面的因素：1. 应用场景：根据具体的应用领域和要求来选择合适的霍尔传感器，如工业自动化、车辆控制、医疗设备等。

带你认识电机霍尔：3144、41F、43F、413都有啥区别展开全文直奔主题霍尔型号介绍：3144和41F都主要用于1000W以下功率电机，3144的霍尔传感灵敏度较低，价钱便宜，成本低，主要供应于电动车维修市场。

41F的霍尔，传感灵敏度适中，性能比较稳定，性价比较高，经济实惠，主要供应于电动车生产厂家，也是电动车维修市场主要供应霍尔元件之一。

41F是目前电动车电机厂家使用最多的产品，是适用于电动摩托车和电瓶车的电机霍尔，同时也是性能最稳定通用性最强的霍尔产品。

注意：41F=0H41=SH41=SS41F=S41，霍尔元件上打字是41F.下面数字是生产批次（既生产年份和周期）一台电动车电机为了保证电机运行的稳定性最好更换三颗同型号同批号霍尔。

43F的霍尔，传感灵敏度良好，性能稳定，多用于800W到2000W的电动三轮车，也有少部分用于两轮电动车。

413的霍尔，传感灵敏度高，反应更快，性能优越，耐温，工作温度-40°~150°C，可适用于大功率电机和小功率电机。

（413带有温度补偿，相比41F更适合工作温度更高的大功率轮毂用）霍尔字面朝上为正关于电机相位角的问题：1.有人说霍尔正正正排列是120°，反正反为60°2.有人说霍尔正正正排列是60°，正反正为120°到底哪个说法正确？其实最早修车老表接触电动车的时候，就留意了这个问题，那时候老表的印象是正正正为60°，正反正为120°，刚开始经验不多就特别记下了，后来也就没有太关注了。

但是，后面看见有人讨论这个问题，给出两个上面的说法，于是老表又开始留意了。

经过网上查找，这两个说法都是对的。

最开始的就有正正正为60°，正反正为120°，但是现在比较常见的是正正正为120°，反正反是60°，具体原因就不深究了。

其实在换霍尔的时候，不用区管它是多少度的，霍尔原来怎么放的就怎么放。

怎么选择合适自己的霍尔电流传感器目前，霍尼韦尔电流传感器主要采用了霍尔效应和磁阻效应两种工作原理，是分别利用两种原理对电流产生的磁场大小进行检测，并通过电磁互感的关系得到电流的大小。

在工作模式上，霍尼韦尔电流传感器主要有两种方式，其分别是：直接检测式和磁平衡式。

由于霍尼韦尔霍尔电流传感器有诸多优点，目前广泛应用于变频调速装置、逆变装置、UPS 电源、逆变焊机、电解电镀、电动汽车、数控机床、微机监测系统、电网监控系统和需要隔离检测电流电压的各个领域中。

泰德兰电子科技代理霍尼韦尔的霍尔电流传感器主要优点如下：1、测量范围广：它可以测量任意波形的电流和电压，如直流、交流、脉冲、三角波形等，甚至对瞬态峰值电流、电压信号也能忠实地进行反映。

2、响应速度快：快者响应时间只为1us。

3、测量精度高：其测量精度优于1%，该精度适合于对任何波形的测量。

4、线性度好：优于0.2%。

5、动态性能好：响应时间快，可小于1us;普通互感器的响应时间为10~20ms。

6、工作频带宽：在0~1MHz 频率范围内的信号均可以测量。

7、可靠性高，平均无故障工作时间长：平均无故障时间>5 10 小时。

8、过载能力强、测量范围大：0~几十安培~上千安培。

9、体积小、重量轻、易于安装。

那么，作为硬件工程师，我们该如何选择一款合适的霍尔电流传感器呢？下面我们根据霍尔电流传感器的参数来介绍一下如何选择。

1，先选择工作温度范围霍尔电流传感器一般有3种工作稳定范围，分别是-40°C ~ 85°C，-40°C ~ 125°C 和-40°C ~ 150°C。

工程师根据应用是消费类或者工业类和汽车类的温度范围来选择合适的型号。

例如Allegro的霍尔电流传感器ACS712ELCTR-30A-T，712后面的E就是表示-40°C ~ 85°C温度范围，ACS733KLATR-40AB-T中733后面的K表示-40°C ~ 125°C温度范围，ACS724LLCTR-30AB-T中724后的L表示-40°C ~ 150°C的温度范围。

霍尔电流传感器基于磁平衡式霍尔原理，根据霍尔效应原理，从霍尔元件的控制电流端通入电流Ic，并在霍尔元件平面的法线方向上施加磁场强度为B的磁场，那么在垂直于电流和磁场方向（即霍尔输出端之间），将产生一个电势VH，称其为霍尔电势，其大小正比于控制电流I。

与磁场强度B的乘积。

即有式中：K为霍尔系数，由霍尔元件的材料决定;I。

为控制电流;B为磁场强度;VH为霍尔电势。

霍尔电流传感器工作原理：霍尔器件是一种采用半导体材料制成的磁电转换器件。

如果在输入端通入控制电流IC，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势VH。

霍尔电势VH的大小与控制电流IC和磁通密度B的乘积成正比，即：VH=KHICBsinΘ。

霍尔电流传感器是按照霍尔效应原理制成，对安培定律加以应用，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。

因此，使电流的非接触测量成为可能。

通过测量霍尔电势的大小间接测量载流导体电流的大小。

因此，电流传感器经过了电－磁－电的绝缘隔离转换。

1、直放式（开环）电流传感器（CS系列）当原边电流IP流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。

一般的额定输出标定为4V。

2、磁平衡式（闭环）电流传感器（CSM系列）磁平衡式电流传感器也称补偿式传感器，即原边电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，其补偿电流Is精确的反映原边电流Ip，从而使霍尔器件处于检测零磁通的工作状态。

具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动功率管并使其导通，从而获得一个补偿电流Is。

这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。

霍尔传感器参数霍尔传感器是一种常用的传感器，用于检测磁场的变化并转换为电信号输出。

它的广泛应用涵盖了工业、汽车、航空航天、医疗等领域。

在使用霍尔传感器时，了解其参数是非常重要的。

本文将对霍尔传感器的参数进行详细介绍，帮助读者更好地理解和应用这一传感器。

1. 霍尔传感器的基本工作原理在介绍霍尔传感器的参数之前，我们先来了解一下它的基本工作原理。

霍尔传感器是利用霍尔效应来工作的，当传感器受到外部磁场的作用时，霍尔元件内部会产生一种电场，使得电子在晶格上发生偏移，从而导致晶体内部的电压差异，最终产生输出电压信号。

这一原理决定了霍尔传感器具有磁场敏感、位置检测、速度测量等功能。

2. 霍尔传感器的参数2.1 灵敏度：表示单位磁场变化所产生的输出电压的变化率。

通常以毫伏/高斯(mV/G)来表示。

霍尔传感器的灵敏度越高，意味着它对磁场的变化越为敏感，输出信号的变化越大。

2.2 分辨率：表示传感器能够分辨的磁场变化的最小单位。

分辨率越高，传感器的测量精度越高。

2.3 工作电压：表示传感器正常工作所需要的电压范围。

这个参数一般以伏特(V)为单位，需要根据具体的应用场景来选择合适的工作电压。

2.4 输出类型：霍尔传感器的输出类型主要包括模拟输出和数字输出两种。

模拟输出通常是电压或电流信号，而数字输出则是经过A/D转换后的数字信号。

根据具体的控制系统和信号处理要求，选择合适的输出类型非常重要。

2.5 温度范围：表示传感器能够正常工作的温度范围。

一般来说，霍尔传感器能够在-40°C至+125°C的温度范围内正常工作。

2.6 频率响应：表示传感器输出信号的变化速度，通常以赫兹(Hz)为单位。

频率响应高的传感器能够快速响应磁场的变化，适用于高速运动或快速变化的应用场景。

2.7 稳定性：表示传感器在长时间使用过程中输出信号的稳定程度。

稳定性好的传感器能够长期保持准确的输出。

2.8 外形尺寸：表示传感器的外形尺寸参数。

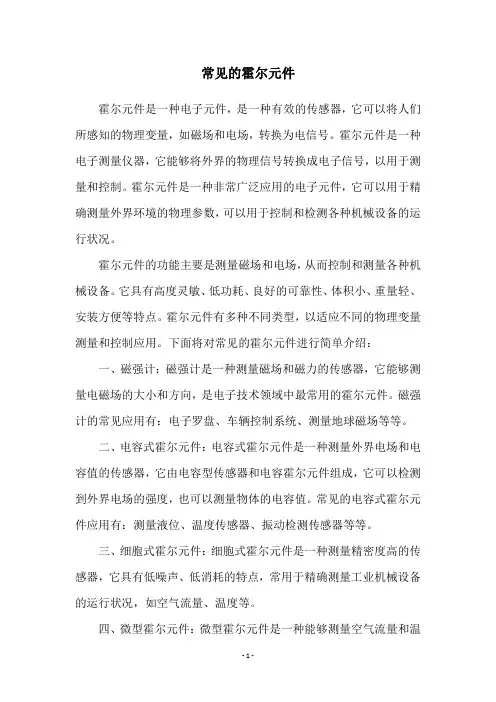

常见的霍尔元件霍尔元件是一种电子元件，是一种有效的传感器，它可以将人们所感知的物理变量，如磁场和电场，转换为电信号。

霍尔元件是一种电子测量仪器，它能够将外界的物理信号转换成电子信号，以用于测量和控制。

霍尔元件是一种非常广泛应用的电子元件，它可以用于精确测量外界环境的物理参数，可以用于控制和检测各种机械设备的运行状况。

霍尔元件的功能主要是测量磁场和电场，从而控制和测量各种机械设备。

它具有高度灵敏、低功耗、良好的可靠性、体积小、重量轻、安装方便等特点。

霍尔元件有多种不同类型，以适应不同的物理变量测量和控制应用。

下面将对常见的霍尔元件进行简单介绍：一、磁强计：磁强计是一种测量磁场和磁力的传感器，它能够测量电磁场的大小和方向，是电子技术领域中最常用的霍尔元件。

磁强计的常见应用有：电子罗盘、车辆控制系统、测量地球磁场等等。

二、电容式霍尔元件：电容式霍尔元件是一种测量外界电场和电容值的传感器，它由电容型传感器和电容霍尔元件组成，它可以检测到外界电场的强度，也可以测量物体的电容值。

常见的电容式霍尔元件应用有：测量液位、温度传感器、振动检测传感器等等。

三、细胞式霍尔元件：细胞式霍尔元件是一种测量精密度高的传感器，它具有低噪声、低消耗的特点，常用于精确测量工业机械设备的运行状况，如空气流量、温度等。

四、微型霍尔元件：微型霍尔元件是一种能够测量空气流量和温度的小型传感器，它具有良好的可靠性和高度精确性，可以实时测量和控制空气流量和温度，应用于林业，农业等行业。

除了以上介绍的几种霍尔元件外，还有一些其他常见的霍尔元件，如晶体管式霍尔元件、光电开关霍尔元件等。

这些元件的应用实在太多，所以在这里就不一一列举了，但是大家一定要知道，所有这些元件都是电子技术领域中重要的技术元素，由于它们在工程上的重要作用，一直备受人们的重视。

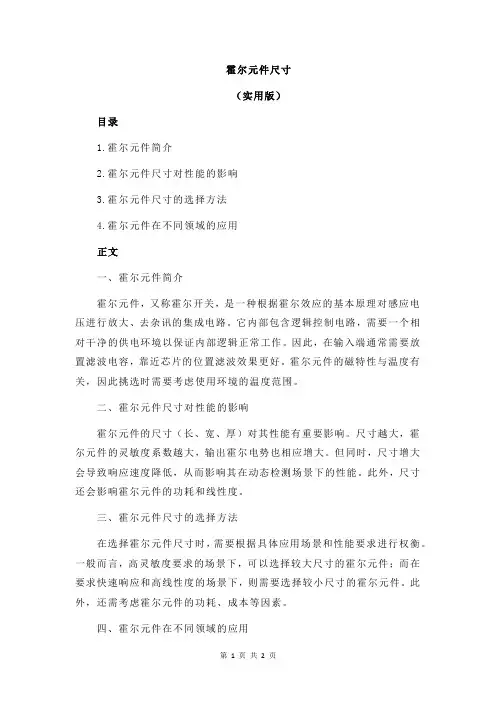

霍尔元件尺寸
（实用版）
目录
1.霍尔元件简介
2.霍尔元件尺寸对性能的影响
3.霍尔元件尺寸的选择方法
4.霍尔元件在不同领域的应用
正文
一、霍尔元件简介
霍尔元件，又称霍尔开关，是一种根据霍尔效应的基本原理对感应电压进行放大、去杂讯的集成电路。

它内部包含逻辑控制电路，需要一个相对干净的供电环境以保证内部逻辑正常工作。

因此，在输入端通常需要放置滤波电容，靠近芯片的位置滤波效果更好。

霍尔元件的磁特性与温度有关，因此挑选时需要考虑使用环境的温度范围。

二、霍尔元件尺寸对性能的影响
霍尔元件的尺寸（长、宽、厚）对其性能有重要影响。

尺寸越大，霍尔元件的灵敏度系数越大，输出霍尔电势也相应增大。

但同时，尺寸增大会导致响应速度降低，从而影响其在动态检测场景下的性能。

此外，尺寸还会影响霍尔元件的功耗和线性度。

三、霍尔元件尺寸的选择方法
在选择霍尔元件尺寸时，需要根据具体应用场景和性能要求进行权衡。

一般而言，高灵敏度要求的场景下，可以选择较大尺寸的霍尔元件；而在要求快速响应和高线性度的场景下，则需要选择较小尺寸的霍尔元件。

此外，还需考虑霍尔元件的功耗、成本等因素。

四、霍尔元件在不同领域的应用
霍尔元件广泛应用于各种传感器和检测设备中，如汽车电子、工业自动化、通信设备等。

在不同领域，霍尔元件需要具备不同的性能特点。

例如，在汽车行业中，霍尔元件需要具备较高的可靠性和稳定性，以应对复杂的工作环境；在工业自动化领域，则需要具备较高的灵敏度和快速响应能力。

电动车霍尔元件型号参数电动车霍尔元件是电动车中重要的传感器元件，用于检测电动车电机的转速和位置。

它通过测量磁场的变化来实现对电动车电机的控制和调节。

不同型号的电动车霍尔元件具有不同的参数，下面将介绍几种常见型号的电动车霍尔元件及其参数。

1. 型号A：型号A的电动车霍尔元件采用三线输出方式，具有以下参数：- 工作电压：3.3V-5V- 输出信号：低电平<0.5V，高电平>2.5V- 探测距离：0.5mm-2mm- 响应时间：1us- 工作温度：-40℃-150℃2. 型号B：型号B的电动车霍尔元件采用双线输出方式，具有以下参数：- 工作电压：3V-6V- 输出信号：高电平>3V，低电平<0.3V- 探测距离：1mm-5mm- 响应时间：2us- 工作温度：-20℃-85℃3. 型号C：型号C的电动车霍尔元件采用四线输出方式，具有以下参数：- 工作电压：4.5V-24V- 输出信号：高电平>3V，低电平<1V- 探测距离：2mm-10mm- 响应时间：3us- 工作温度：-40℃-125℃这些电动车霍尔元件的参数有所差异，可以根据电动车电机的具体要求选择合适的型号。

一般来说，型号A适用于转速较高的电动车电机，具有较高的灵敏度和响应速度；型号B适用于转速较低的电动车电机，具有较大的探测距离；型号C适用于工作环境温度较高的电动车电机，具有较高的耐温性能。

除了上述参数外，电动车霍尔元件还具有一些其他的特性：- 防水性能：电动车霍尔元件通常需要具备较好的防水性能，以适应复杂的工作环境。

- 抗干扰能力：电动车霍尔元件需要具备一定的抗干扰能力，以保证其正常工作不受外界干扰影响。

- 稳定性：电动车霍尔元件需要具备较好的稳定性，以保证长时间的可靠工作。

电动车霍尔元件的型号参数对于电动车电机的控制和调节非常重要。

在选择电动车霍尔元件时，需要根据电动车电机的具体要求和工作环境来确定合适的型号，并注意其工作电压、输出信号、探测距离、响应时间和工作温度等参数。

霍尔元件标准
霍尔元件是一种基于霍尔效应的磁传感器，可以用于测量磁场和电流。

以下是霍尔元件的主要参数：
1. 灵敏度：霍尔元件的输出电压与输入磁场强度的比值，单位为mV/mT。

2. 线性范围：输入的磁场强度在一定范围内，输出电压与输入磁场强度成线性关系。

3. 响应速度：霍尔元件对磁场变化的响应速度，单位为ms。

4. 温度稳定性：霍尔元件在不同温度下的输出电压变化率，单位为mV/℃。

5. 长期稳定性：霍尔元件在长时间工作后的输出电压变化率。

此外，霍尔元件还有不同的材料和尺寸可供选择，以满足不同的应用需求。

例如，常用的半导体材料N型硅、N型锗、锑化铟、砷化铟和不同比例亚
砷酸铟和磷酸铟组成的In型固溶体等。

其中N型锗容易加工，其霍尔常数、温度性能、输出线性都较好，应用非常普遍。

在使用霍尔元件时，需要注意以下几点：
1. 避免在强磁场或高温环境中使用，以免影响其性能。

2. 安装时要保证其与磁铁或导磁材料之间的气隙均匀，以免影响测量精度。

3. 在使用前应先进行校准，以确保测量结果的准确性。

4. 在使用过程中要定期检查其工作状态，及时发现并处理问题。

总之，选择合适的霍尔元件需要考虑其参数、应用环境和实际需求等因素。
