开关电源输入EMI滤波器设计与Pspice仿真

基于PSpice的开关电源设计与仿真_开关电源是一种高效率的电源系统，能将输入电压转换为稳定的输出电压。

它由不同的电子元件和模块组成，如开关管、反馈控制电路、滤波电容等。

为了确保开关电源的性能，设计和仿真是非常重要的步骤。

在本文中，我们将介绍如何使用PSpice进行开关电源的设计和仿真。

首先，我们需要了解开关电源的基本原理和要求。

开关电源通常由一个开关管和一个输出滤波电容组成。

通过周期性地开关开关管，可以实现输入电压的转换。

为了达到稳定的输出电压，需要反馈控制电路来监测输出电压，并根据需要调节开关管的开关频率和占空比。

在设计开关电源之前，需要确定以下参数：1.输入电压范围：开关电源能够接受的输入电压范围。

2.输出电压：需要得到的稳定输出电压。

3.输出电流：需要保持的输出电流水平。

4.开关频率：开关管的开关频率。

5.开关管和输出滤波电容的评估：选择适合的开关管和输出滤波电容。

6.反馈控制电路：确定适当的反馈控制电路。

接下来，我们将使用PSpice进行开关电源的设计和仿真。

2.设计反馈控制电路并将其与开关电源原理图连接。

可以选择使用比较器、反馈电阻等。

3.设置合适的仿真参数，例如输入电压范围、输出电压、输出电流等。

4.运行仿真，观察开关电源的性能。

可以检查输出电压是否稳定，开关管和滤波电容的工作状态等。

在仿真过程中，您可以通过修改参数和测试不同的设计选择，以获得最佳的开关电源性能。

还可以进行波形分析和参数优化，以确保开关电源在各种工作条件下都能正常工作。

总结起来，基于PSpice的开关电源设计和仿真是一项重要任务。

通过使用PSpice软件，我们可以在设计和测试阶段进行快速和准确的电路仿真。

这有助于我们更好地理解和优化开关电源的性能，并确保其在实际应用中能够稳定工作。

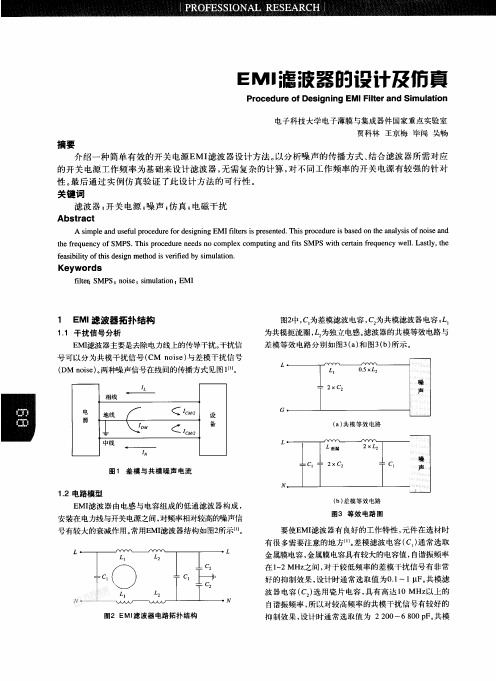

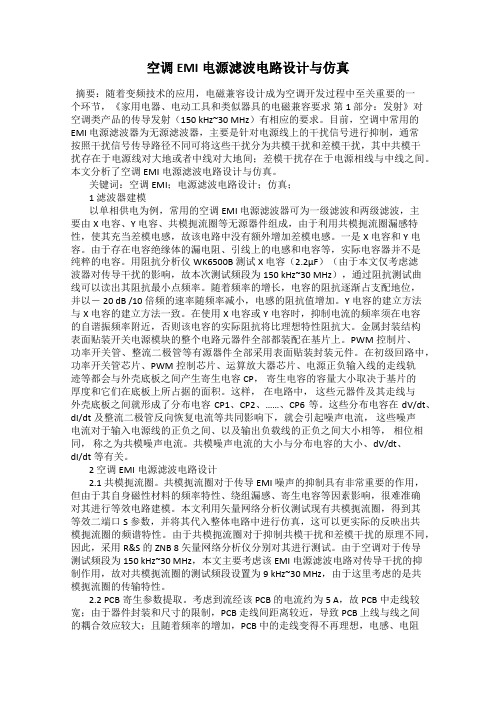

空调EMI电源滤波电路设计与仿真摘要：随着变频技术的应用，电磁兼容设计成为空调开发过程中至关重要的一个环节，《家用电器、电动工具和类似器具的电磁兼容要求第1 部分：发射》对空调类产品的传导发射（150 kHz~30 MHz）有相应的要求。

目前，空调中常用的EMI 电源滤波器为无源滤波器，主要是针对电源线上的干扰信号进行抑制，通常按照干扰信号传导路径不同可将这些干扰分为共模干扰和差模干扰，其中共模干扰存在于电源线对大地或者中线对大地间；差模干扰存在于电源相线与中线之间。

本文分析了空调EMI电源滤波电路设计与仿真。

关键词：空调EMI；电源滤波电路设计；仿真；1 滤波器建模以单相供电为例，常用的空调EMI 电源滤波器可为一级滤波和两级滤波，主要由X 电容、Y 电容、共模扼流圈等无源器件组成，由于利用共模扼流圈漏感特性，使其充当差模电感，故该电路中没有额外增加差模电感。

一是X 电容和Y 电容。

由于存在电容绝缘体的漏电阻、引线上的电感和电容等，实际电容器并不是纯粹的电容。

用阻抗分析仪WK6500B 测试X 电容（2.2μF）（由于本文仅考虑滤波器对传导干扰的影响，故本次测试频段为150 kHz~30 MHz），通过阻抗测试曲线可以读出其阻抗最小点频率。

随着频率的增长，电容的阻抗逐渐占支配地位，并以－ 20 dB /10 倍频的速率随频率减小，电感的阻抗值增加。

Y 电容的建立方法与X 电容的建立方法一致。

在使用X 电容或Y 电容时，抑制电流的频率须在电容的自谐振频率附近，否则该电容的实际阻抗将比理想特性阻抗大。

金属封装结构表面贴装开关电源模块的整个电路元器件全部都装配在基片上。

PWM控制片、功率开关管、整流二极管等有源器件全部采用表面贴装封装元件。

在初级回路中，功率开关管芯片、PWM控制芯片、运算放大器芯片、电源正负输入线的走线轨迹等都会与外壳底板之间产生寄生电容CP，寄生电容的容量大小取决于基片的厚度和它们在底板上所占据的面积。

EMI滤波器的PSpice辅助设计顾瑞超;包晔峰;薛猛【摘要】提出了一种使用PSpice仿真软件设计EMI滤波器的方法.首先给出了EMI滤波器设计的一般步骤；然后结合具体实例设计出一软二阶EMI滤波器,并将加入滤波器前后的输入电流波形进行对比.结果表明:采用PSpice设计的滤波器使输入电流的纹波系数降低,符合设计要求；同时还具有抑制浪涌电流和防止系统振荡的能力.%A method to design EMI filter with Pspice is proposed. The regular procedures of EMI filter design are presented. The implemental steps and processes based on Pspice were illustrated for designing a second-order EMI filter. The waveforms of input current before and after entering EMI filter are compared. The result shows that EM] filter which designed by Pspice can reduce the input current ripple coefficient and meet the design requirement of specifications completely. In addition, the filter can suppress the inrush current and prevent the system oscillation.【期刊名称】《现代电子技术》【年(卷),期】2012(035)011【总页数】3页(P183-185)【关键词】EMI滤波器;PSpice;纹波系数;振荡抑制;浪涌电流【作者】顾瑞超;包晔峰;薛猛【作者单位】河海大学机电工程学院,江苏常州213022;河海大学机电工程学院,江苏常州213022;卡特彼勒技术研发中心,江苏无锡 214028【正文语种】中文【中图分类】TN713-340 引言开关电源会产生谐波含量丰富的开关噪声，从而对共用同一电源的其他设备产生干扰。

开关电源输入EMI滤波器的设计与仿真于工频电流的整流波形和开关操作波形。

这些波形的电流泄漏到输入部位就成为传导噪声和辐射噪声，泄漏到输出部位就形成了波纹问题。

考虑到电磁兼容性的有关要求，应采用EMI 电源滤波器来抑制开关电源上的干扰。

文中主要研究的是开关电源输入端的EMI 滤波器。

2 EMI 滤波器的结构开关电源输入端采用的EMI 滤波器是一种双向滤波器，是由电容和电感构成的低通滤波器，既能抑制从交流电源线上引入的外部电磁干扰，还可以避免本身设备向外部发出噪声干扰。

开关电源的干扰分为差模干扰和共模干扰，在线路中的传导干扰信号，均可用差模和共模信号来表示。

差模干扰是火线与零线之间产生的干扰，共模干扰是火线或零线与地线之间产生的干扰。

抑制差模干扰信号和共模干扰信号普遍有效的方法就是在开关电源输入电路中加装电磁干扰滤波器。

EMI 滤波器的电路结构包括共模扼流圈(共模电感)L，差模电容Cx和共模电容Cy。

共模扼流圈是在一个磁环(闭磁路)的上下两个半环上，分别绕制相同匝数但绕向相反的线圈。

两个线圈的磁通方向一致，共模干扰出现时，总电感迅速增大产生很大的感抗，从而可以抑制共模干扰，而对差模干扰不起作用。

为了更好地抑制共模噪声，共模扼流圈应选用磁导率高，高频性能好的磁芯。

共模扼流圈的电感值与额定电流有关。

差模电容Cx 通常选用金属膜电容，取值范围一般在0．1～1μF。

Cy 用于抑制较高频率的共模干扰信号，取值范围一般为2200～6800 pF。

常选用自谐振频率较高的陶瓷电容。

由于接地，共模电容Cy 上会产生漏电流Ii-d。

因为漏电流会对人体安全造成伤害，所以漏电流应尽量小，通常1．0 mA。

共模电容取值与漏电流大小有关，所以不宜过大，取值范围一般为2200～4700 pF。

R 为Cx 的泄放电阻。

电源滤波器的性能。

开关电源的SPICE和PSPICE仿真程序用于开关电源的稳态和瞬态仿真程序有三大类：即离散时域仿真程序；SPICE；以状态空间平均法为基础的专用仿真程序。

SPICE 是一种通用集成电路计算机分析程序可以用来对电路进行非线性直流分析、非线性瞬态时域分析和交流小信号时域和频域分析。

在所分析的电路中包括下述的电路元件：电阻、电容、电感、互感、独立电压源和电流源，传输线及四种受控源，也包括下述的半导体器件：二极管、双极型晶体管、结型场效应管及MOS 场效应管等。

SPICE 应用了一组电路模型方程，基本分析工具是牛顿—拉夫逊迭代法。

PSPICE 则是SPICE 程序的派生软件。

原来用于SPICE 的模型，可以直接移植到PSPICE 上来。

PSPICE 最早于1984 年年初在SPICE－2G 基础上提出，并进人商业领域。

现在已经有PSPICE 10 等多种版本。

SPICE 在小型机、工业站上运行，而PSPICE 则是在微型计算机上运行的SPICE 程序，它兼容SPICE的功能。

因此应用PSPICE 仿真比应用SPICE 更为方便，PSPICE 求解方程的方法是以梯形法和GEAR 积分法相结合，以适应病态系统的特点。

并采用截短误差控制时间步长，即可以较快地得到稳定解，又可以保证解的精度。

PSPICE在SPICE 基础上某些功能还有所扩充和增强，使用更为方便。

当前SPICE 通用电路仿真程序已成为一种工业标准。

应用SPICE 仿真电力电子电路或系统的主要优点是：可以分析功率半导体器件、转换器电路、电力电子系统（包括反馈控制电路）等，运行时间长是它的主要缺点。

和SPICE 程序一样，用PSPICE 程序做电路的瞬态分析时，占用较多的机时，这是因为它必须保持内部时钟步长小于开关间隔，而电路的瞬态响应时间先是远。
