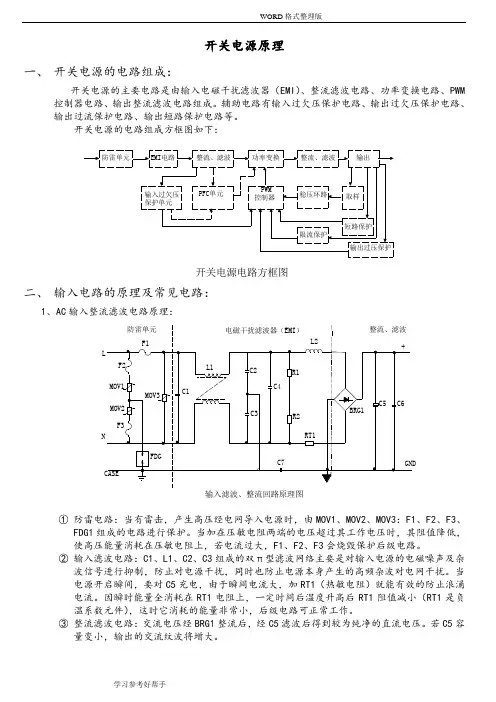

开关电源原理U C3843开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路：1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、 DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

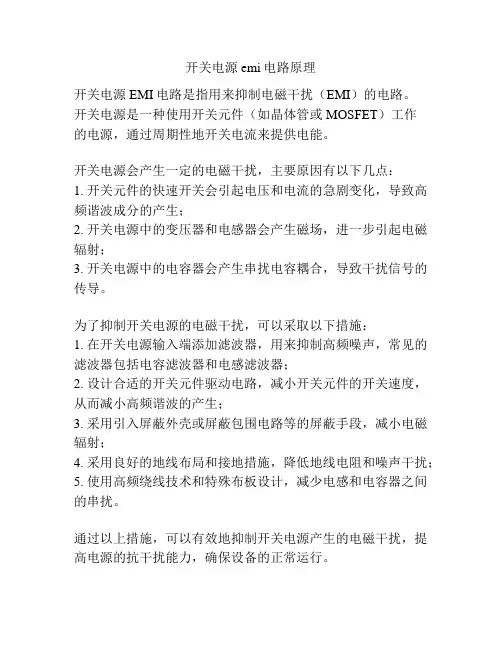

开关电源emi电路原理
开关电源EMI电路是指用来抑制电磁干扰（EMI）的电路。

开关电源是一种使用开关元件（如晶体管或MOSFET）工作
的电源，通过周期性地开关电流来提供电能。

开关电源会产生一定的电磁干扰，主要原因有以下几点：
1. 开关元件的快速开关会引起电压和电流的急剧变化，导致高频谐波成分的产生；
2. 开关电源中的变压器和电感器会产生磁场，进一步引起电磁辐射；
3. 开关电源中的电容器会产生串扰电容耦合，导致干扰信号的传导。

为了抑制开关电源的电磁干扰，可以采取以下措施：
1. 在开关电源输入端添加滤波器，用来抑制高频噪声，常见的滤波器包括电容滤波器和电感滤波器；
2. 设计合适的开关元件驱动电路，减小开关元件的开关速度，从而减小高频谐波的产生；
3. 采用引入屏蔽外壳或屏蔽包围电路等的屏蔽手段，减小电磁辐射；
4. 采用良好的地线布局和接地措施，降低地线电阻和噪声干扰；
5. 使用高频绕线技术和特殊布板设计，减少电感和电容器之间的串扰。

通过以上措施，可以有效地抑制开关电源产生的电磁干扰，提高电源的抗干扰能力，确保设备的正常运行。

开关电源原理一、 开关电源的电路组成：PWM①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

三、 功率变换电路：1、MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。

也称为表面场效应器件。

由于它的栅极处于不导电状态，所以输入电阻可以大大提高，5来改变半导体表面感生电2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。

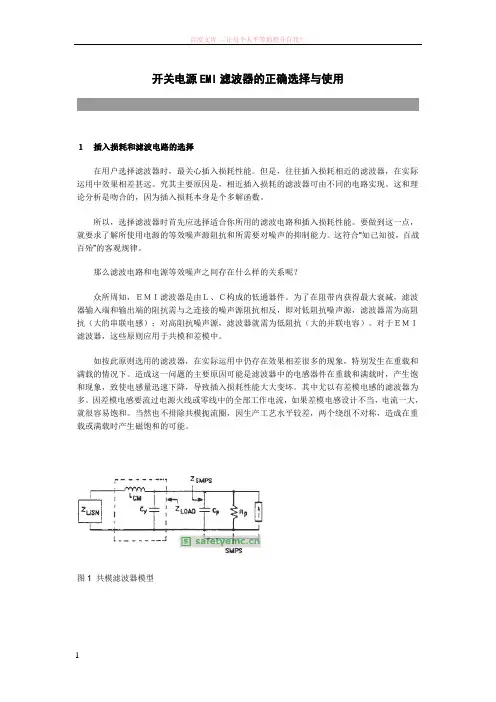

开关电源EMI滤波器的正确选择与使用１插入损耗和滤波电路的选择在用户选择滤波器时，最关心插入损耗性能。

但是，往往插入损耗相近的滤波器，在实际运用中效果相差甚远。

究其主要原因是，相近插入损耗的滤波器可由不同的电路实现。

这和理论分析是吻合的，因为插入损耗本身是个多解函数。

所以，选择滤波器时首先应选择适合你所用的滤波电路和插入损耗性能。

要做到这一点，就要求了解所使用电源的等效噪声源阻抗和所需要对噪声的抑制能力。

这符合“知己知彼，百战百殆”的客观规律。

那么滤波电路和电源等效噪声之间存在什么样的关系呢？众所周知，ＥＭＩ滤波器是由Ｌ、Ｃ构成的低通器件。

为了在阻带内获得最大衰减，滤波器输入端和输出端的阻抗需与之连接的噪声源阻抗相反，即对低阻抗噪声源，滤波器需为高阻抗（大的串联电感）；对高阻抗噪声源，滤波器就需为低阻抗（大的并联电容）。

对于ＥＭＩ滤波器，这些原则应用于共模和差模中。

如按此原则选用的滤波器，在实际运用中仍存在效果相差很多的现象，特别发生在重载和满载的情况下。

造成这一问题的主要原因可能是滤波器中的电感器件在重载和满载时，产生饱和现象，致使电感量迅速下降，导致插入损耗性能大大变坏。

其中尤以有差模电感的滤波器为多。

因差模电感要流过电源火线或零线中的全部工作电流，如果差模电感设计不当，电流一大，就很容易饱和。

当然也不排除共模扼流圈，因生产工艺水平较差，两个绕组不对称，造成在重载或满载时产生磁饱和的可能。

图1 共模滤波器模型由于开关电源的开关频率谐波噪声源阻抗为低阻抗，所以与之相对应的滤波器输出端应是高阻抗串联大电感ＬＤＭ。

ＡＣ电网火线和零线之间是低阻抗，所以与之对应的滤波器输入端也应是高阻抗串联大电感ＬＤＭ。

如果想再进一步抑制差模噪声，可以在滤波器输入端并接线间电容ＣＸ１，条件是它的阻抗要比ＡＣ电网火线、零线之间的阻抗还要低得多。

开关电源工频谐波噪声源阻抗是高阻抗，所以与之相对应的滤波器输出端应是低阻抗并联大电容ＣＸ２。

开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWMFDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

三、 功率变换电路：1、MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。

也称为表面场效应器件。

由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS 管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。

2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。

在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。

从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。

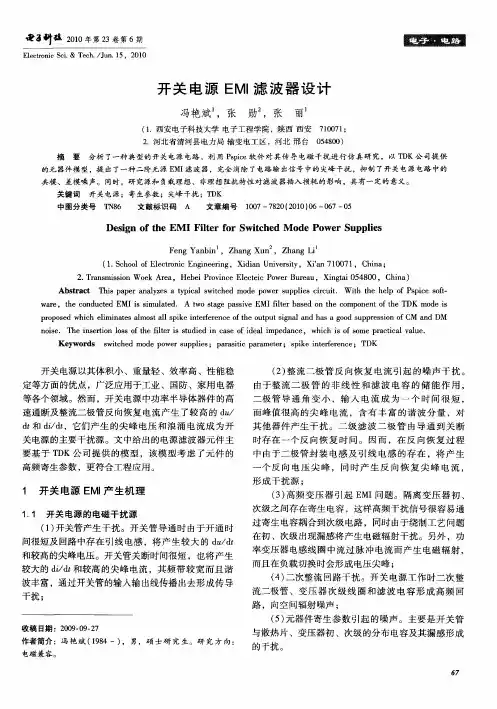

开关电源EMI滤波器原理和设计研究开关电源EMI滤波器是用来减少开关电源产生的电磁干扰(EMI)的一种装置。

EMI是指开关电源工作时产生的高频干扰信号，可能会对其他电子设备、无线通信和无线电接收产生干扰，影响它们的正常工作。

EMI滤波器通过合理设计，能有效地抑制开关电源产生的EMI信号，从而减少对其他设备的干扰。

EMI滤波器的原理是基于电流和电压的相位关系来实现的。

开关电源在工作时会产生高频电流脉冲，而这些电流脉冲会通过开关电源输入端的电容等元件，从而形成高频电流回路。

EMI滤波器通过给开关电源输入端加上一个电感元件，阻断高频电流回路的形成，从而减小EMI信号的辐射。

设计EMI滤波器时需要考虑以下几个因素：1.工作频率范围：EMI滤波器需要在开关电源产生EMI信号的频率范围内有效工作。

根据具体的应用环境和要求，选择合适的滤波器工作频率范围。

2.滤波特性：滤波器需要具有良好的滤波特性，对于较高频率的EMI信号能够有较好的抑制效果。

常用的滤波器类型有低通滤波器、带通滤波器和带阻滤波器等。

3.过渡区域：滤波器在过渡区域需要平衡阻抗和频率之间的变化。

过渡区域越宽，滤波器的性能越好。

过渡区域的宽度需要根据具体要求进行设计。

4.安全和可靠性：EMI滤波器需要满足安全和可靠性的要求。

在设计过程中，需要考虑电源参数范围、电流和电压的安全范围等因素，以确保滤波器的稳定性和可靠性。

设计EMI滤波器的方法有多种，可以根据需求选择不同的设计方法。

常见的方法包括线性滤波器设计、Pi型滤波器设计和C型滤波器设计等。

其中，Pi型滤波器是应用最广泛的一种，它由两个电感和一个电容组成，能够对高频信号进行抑制。

总之，开关电源EMI滤波器的原理和设计研究是为了降低开关电源产生的电磁干扰，保证其他设备的正常工作。

通过合理的滤波器设计和选择合适的滤波器类型，可以有效地减少EMI信号对其他设备的干扰，提高系统的抗干扰性能。

开关电源EMI滤波器原理和设计研究开关电源EMI滤波器是用于抑制开关电源产生的电磁干扰（EMI）的一种电路。

开关电源工作时，因为开关元件的开闭引起的瞬态电流和电压变化，会在电源线上产生高频噪声干扰，通过电磁辐射和传导的方式传播到其他电路中，对其他设备和系统产生干扰。

EMI滤波器的设计旨在通过选择合适的滤波器拓扑结构、滤波器元件和参数，以及合理布局和连接方式，来有效地抑制开关电源产生的高频噪声。

EMI滤波器的原理是通过串联和并联等方式构成一个低通滤波器，将开关电源的高频噪声滤除，使其只能在设定的频率范围内传递，从而减少对其他设备和系统的干扰。

EMI滤波器的设计研究需考虑以下几个方面：1.滤波器拓扑结构选择：常见的EMI滤波器拓扑结构包括LC滤波器、RC滤波器和LCL滤波器等。

不同的拓扑结构适用于不同的滤波需求，需根据实际应用场景选择适合的拓扑结构。

2.滤波器元件选择：滤波器中的元件包括电感、电容和电阻等。

选择合适的元件需要考虑元件的频率响应特性、阻抗特性、容值和功率等参数。

3.滤波器参数优化：滤波器的参数优化可以通过频率响应曲线和阻抗匹配等方法进行，以确保滤波器在设计频率范围内能够有效地滤除高频噪声。

4.布局和连接方式设计：合理的布局和连接方式可以减少电磁辐射和传导的路径，从而进一步提高滤波器的性能。

此外，还需对滤波器进行实验验证，通过在实际电路中的应用来评估滤波器的性能和有效性。

总之，开关电源EMI滤波器的原理和设计研究是为了抑制开关电源的高频噪声干扰，需要对滤波器的拓扑结构、元件选择、参数优化以及布局和连接方式进行综合考虑和设计，以提高滤波器的性能和效果。

开关电源EMI源头降噪设计-RC吸收电路1.背景说明原理图EMC设计时，开关电源常见拓扑结构（BUCK，BOOST，FLYBACK，PUSH-PULL，HALF-BRIDGE，FULL-BRIDGE）开关管和二极管一般都要求设计RC 或C吸收电路。

通常要求R尽量小，C尽量大，RC的取值主要依据EMC工程师或电源工程师的设计经验，如典型取值：R=10Ω，C=1nF；具体参数多大，设计者需要兼顾EMC、效率、热、可靠性等，最终综合确定。

RC的添加位置、参数影响、以及对EMC影响的机理以及对EMI的改善频率段并不是每个设计者都有清晰了解，这也就导致了在实际的问题解决过程中更多的是依赖经验或者是不断的尝试。

电源拓扑吸收电路示意图BUCKBOOSTFLYBACK PUSH-PULL HALF-BRIDGEFULL-BRIDGE2.RC吸收电路介绍我们以BUCK电源变换器电路为例，在BUCK变换器集成电路中，开关节点（开关动点）处会产生许多高频噪声，吸收电路提供一种消除这种高频噪声的方法。

图1显示BUCK开关变换器的电路。

在实际电路中，存在大量寄生电感L和寄P生电容C，如图2所示。

当高压侧开关接通或断开时，寄生电感器中积累的能量会P在输入回路中引起LC谐振（通常为阻尼振荡式的振铃波）。

寄生元件的极小值使共振频率可达到百MHz级别，导致EMI电磁干扰特性恶化，如图3所示。

RC吸收电路可以有效减小或降低这种高频振荡噪声，通过在开关节点上增加一个简单的RC电路来实现，如图4所示。

图5为吸收电路的工作过程原理。

当高压侧开关接通时，在寄生电感器中积累的能量作为静电能存储在缓冲电容器SNB C 中。

由于开关节点的电位增加到输入电压IN V ，当充电到IN V 时，2**21IN SNB V C 的能量存储在电容器中。

然后产生的电阻损耗2**21IN SNB V C 等于在缓冲电阻器SNB R 中充电的能量。

当开关节点的电位降低到地电位时，随着低压侧开关的接通，存储在缓冲电容器SNB C 中的能量通过缓冲（阻尼）电阻器放电。

开关电源ＥＭＩ滤波器的正确选择与使用２额定电流与环境温度ＥＭＩ滤波器一般采用高导磁率软磁材料锰锌铁氧体，初始导磁率μi＝７００～１００００，但其居里点温度不高，优质的仅为１３０℃左右。

导磁率越高，居里点温度越低，典型曲线如图１０所示。

除特殊说明外，ＥＭＩ滤波器说明书给出的额定电流均指室温＋２５℃的值；同样，给出的典型插入损耗或曲线也均指室温＋２５℃的值。

随着环境温度的升高，主要由电感导线的损耗、磁芯损耗以及周围环境温度等原因导致温度高于室温，结果难于确保插入损耗的性能，甚至烧坏滤波器。

由于滤波电容的最高工作温度受到限制也是＋８５℃。

我们应该根据实际可能的最大工作电流和工作环境温度来选择滤波器额定电流。

图10 居里点温度曲线图11额定电流与温度的关系工作电流、额定电流与环境温度之间存在如下关系：式中：Ｉp——容许的最大工作电流；ＩＲ——室温＋２５℃时的额定电流；Ｔmax——容许的最高工作温度，＋８５℃；Ｔa——环境温度；ＴＨ——室温（＋２５℃）。

也可用曲线表示（参见图１１）。

曲线表示Ｉp/IR∝Ｔa。

举例说明：＋２５℃Ｉp＝IR；+45℃Ip=0.816IR；＋５５℃Ｉp=0.5IR；+85℃Ｉp＝０.0因此，要根据工作温度来正确选择滤波器的额定电流；或者用改善滤波器的散热条件（工作环境）来确保滤波器的安全使用。

这样，滤波器务必安装在有散热作用的机架、机壳上，切忌安装在绝缘材料上。

３耐压、泄漏电流与安全3.1耐压与安全由于ＥＭＩ滤波器安装在ＡＣ电网的输入端，所以除了承受开关电源（滤波器的负载）产生的尖峰脉冲干扰电压外，还要承受来自电网的浪涌电压（电流），特别是浪涌电压，其持续时间长（ms级），能量大（２０００伏浪涌电压是经常出现的）。

这些干扰电压由滤波器的Ｃx、Ｃy承受。

因此，要求使用专为ＥＭＩ滤波器设计的Ｃx、Ｃy。

目前，据了解，因内尚没有这类电容器生产厂家。

电容Ｃx或Ｃy被浪涌电压击穿产生的后果，是Ｃx被击穿短路，相当于ＡＣ电网被短路，至少造成设备停止工作；Ｃy击穿短路，相当于将ＡＣ电网的电压加到设备的外壳，它直接威胁人身安全的同时，波及所有与金属外壳为参考地的电路安全，往往导致某些电路的烧毁。

开关电源原理一、 开关电源的电路组成：PWM①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

三、 功率变换电路：1、MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。

也称为表面场效应器件。

由于它的栅极处于不导电状态，所以输入电阻可以大大提高，5来改变半导体表面感生电2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。

开关电源电路以及各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路[：1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWMF3、FDG1组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

三、功率变换电路：1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。

也称为表面场效应器件。

由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。

2、常见的原理图：3、工作原理：R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。

在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。

从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。

当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。
