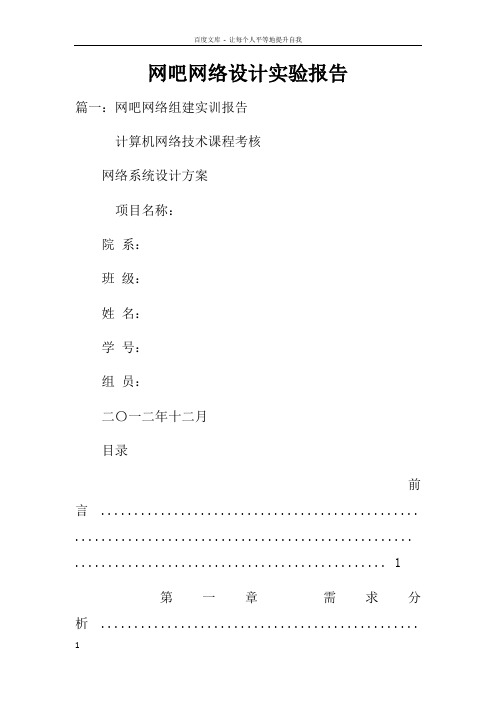

网吧网络设计实验报告篇一：网吧网络组建实训报告计算机网络技术课程考核网络系统设计方案项目名称：院系：班级：姓名：学号：组员：二〇一二年十二月目录前言 ................................................ ................................................... .. (1)第一章需求分析 ................................................................................................... .. (2)1.1 项目背景 ................................................ ................................................... . (2)1.2 网吧建设的可行性分析 ................................................ . (3)1.3网络操作系统的选用及设备的配置 ................................................ (3)1.3.1 操作系统 ................................................ ................................................... .. (3)1.3.2 设备的配置 ................................................ ................................................... (3)第二章网络规划方案设计 ................................................ ................................................... . (3)2.1 网络设计原则 ................................................ ................................................... .. (3)2.2 网络拓扑图 ................................................ ................................................... (4)2.3 IP地址的分配 ................................................ ................................................... .. (4)2.4 服务器 ................................................ ................................................... (5)第三章网络综合布线设计及实施 ................................................ . (5)3.1综合布线图 ................................................ ................................................... (5)3.2 综合设计的布线与施工 ................................................ . (6)3.2.1金属线槽的铺设 ................................................ ................................................... (6)3.2.2线缆布线的要求 ................................................ ................................................... (8)3.2.3信息点端接工艺规范 ................................................ . (9)3.2.4配线设备安装 ................................................ ................................................... .. (10)3.3 信息点统计表 ................................................ ................................................... . (10)第四章设备技术参数 ................................................ ................................................... . (11)4.1 三层交换机：中兴ZXR10 6908-DC ............................................ 错误！未定义书签。
M92. 1 68. 5. 2 -3V 1 an 7 v 1 anOO 7。
Switch 6 f a s t E t h ernet0-5∕ 1 "PC8-9 9 2. 1 68. 6. 2-3路由器或交换机配置的代码oRou t er>ena b le^Rout e rttconfigur e t e r mi n aloEn t e r co n f igurati o n c o mma n ds, one pe r line. En d with C NTL∕Z.R o uter (c o nfig)# i nte r f a ce Seria 1 0 / 0/0 Ro u t er (c o nfi g -if)# n o s hutdo wn^ Router (co n f i g —if) # cl o c k rate 9600sR outer (con f ig — if) # ip a ddres s 192. 1 6 8. 0 . 1 255. 25 5.2 5 5. 0 M R O U ter(config-if)#oRoute r (conf i g-i f )#exi t A R O U ter (config) # int erf ace68. 1. 2-3Via n 3 vlan 0 03 ^Sw i tch 2 fast E t h e rn e t 0-5∕lPC2-3 ol9 2. 168. 2. 2-3VI a n 4 vl a n 0 0 4 o Swi t ch3 fas t Ethernet 0-5/1 PC44 9 2.168.3. 2-3V la n 5 vlanOO 5 对 w i t ch4 fa s tE t her n etO — 5/1。
6-7ol9 2. 16 8 . 4. 2 -3Via n 6 v lanOO 6 OSwitch 5 f a stEth e r net 0 —5/b Se rv rθ—Seria 1 0/0 / 1^Router (c o nf i g -if) # n o s h utdow nRo u t e r (c o nf ig-i f ) #c 1 ock r a te 9 6 0 O Rou t er (config —i f)#ip address 1 9 2. 16 8 . 1, 1 2 55. 255.25 5.0Rou t er ( c o n fig—if) # Ro u t e r (c o nf i g —if) #ex i t R o ut e r ( c onfig)ttin t e r f ace Seria 10/1/068. 1. 2-3Via n 3 vlan 0 03 ^Sw i tch 2 fast E t h e rn e t 0-5∕l PC2-3 ol9 2. 168. 2. 2 -3VI a n 4 vl a n 0 0 4 o Swi t ch3 fas t Ethernet 0-5/1 PC44 9 2.168.3. 2-3V la n 5 vlanOO 5 对w i t ch4 fa s tE t her n etO— 5/1。
一、实训背景随着互联网的普及，网吧作为网络娱乐的重要场所，对网络的速度、稳定性和安全性要求越来越高。
本实训旨在通过设计并搭建一个局域网，为网吧提供稳定、高速的网络服务，同时保障用户信息的安全。
二、实训目标1. 掌握局域网设计的基本原理和步骤。
2. 学会使用网络拓扑设计工具。
3. 熟悉网络设备的配置和调试。
4. 提高网络故障排除能力。
三、实训内容1. 网络拓扑设计根据网吧的实际需求，我们设计了以下网络拓扑结构：- 核心层：采用两台高性能交换机作为核心交换机，实现高速数据传输和冗余备份。
- 汇聚层：采用两台交换机作为汇聚层，连接各个业务区域。
- 接入层：采用多台交换机作为接入层，连接各个网吧机器。
- 服务器区域：设置专用服务器区域，放置文件服务器、游戏服务器、数据库服务器等。
2. 网络设备选型- 核心交换机：选用高性能的三层交换机，如华为S5700系列。
- 汇聚交换机：选用高性能的千兆交换机，如华为S5710系列。
- 接入交换机：选用百兆或千兆交换机，如华为S5700系列。
- 服务器：选用高性能服务器，如戴尔R720系列。
- 防火墙：选用高性能防火墙，如华为USG6300系列。
3. 网络设备配置- 核心交换机：配置VLAN、STP、RSTP等，实现网络隔离和冗余备份。
- 汇聚交换机：配置VLAN、STP、RSTP等，实现网络隔离和冗余备份。
- 接入交换机：配置VLAN、端口镜像等，实现网络隔离和监控。
- 服务器：配置IP地址、子网掩码、默认网关等，确保服务器正常运行。
- 防火墙：配置访问控制策略、安全规则等，保障网络安全。
4. 网络测试与优化- 连通性测试：使用Ping命令测试网络连通性，确保网络设备正常工作。
- 带宽测试：使用Iperf工具测试网络带宽，确保网络满足需求。
- 安全测试：使用安全扫描工具检测网络漏洞，及时修复。
四、实训总结通过本次实训，我们掌握了局域网设计的基本原理和步骤，学会了使用网络拓扑设计工具，熟悉了网络设备的配置和调试，提高了网络故障排除能力。
网吧局域网 组建课程设计一、课程目标知识目标：1. 学生能够理解局域网的定义、特点及其工作原理；2. 学生能够掌握网吧局域网组建的基本步骤和所需硬件设备；3. 学生能够了解IP地址分配、子网掩码设置等网络配置知识。
技能目标：1. 学生能够独立完成网吧局域网的组建，包括网络设备的连接、配置；2. 学生能够运用网络管理软件进行网吧局域网的管理和维护；3. 学生能够解决网吧局域网组建过程中遇到的基本问题。
情感态度价值观目标：1. 学生培养对网络技术的兴趣和热情，提高信息素养；2. 学生树立正确的网络道德观念，遵循网络行为规范；3. 学生培养团队协作精神，学会与他人共同解决问题。
课程性质：本课程为实践性课程，结合理论知识，以培养学生的动手操作能力为主。
学生特点：学生为初中生，具备一定的计算机操作基础，对网络技术感兴趣，但缺乏深入理解和实践操作经验。
教学要求：结合学生特点，注重理论与实践相结合，引导学生通过实际操作，掌握网吧局域网组建的方法和技巧。
同时，关注学生的情感态度价值观培养，提高学生的综合素质。
在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 局域网基础知识- 局域网的定义与分类- 局域网的工作原理与拓扑结构2. 网吧局域网组建硬件设备- 网络传输介质（如双绞线、交换机等）- 网络连接设备（如路由器、网卡等）- 网络服务器与客户机配置3. 网络配置与管理- IP地址分配与子网掩码设置- 网络协议选择与应用（如TCP/IP协议）- 网络管理软件的使用与网络监控4. 网吧局域网组建步骤- 网络规划与设计- 网络设备连接与配置- 网络测试与故障排除5. 教学大纲安排与进度- 第一课时：局域网基础知识学习- 第二课时：网吧局域网硬件设备认识与选择- 第三课时：网络配置与管理方法学习- 第四课时：网吧局域网组建实践操作- 第五课时：网络测试与故障排除方法学习教材章节关联：- 《计算机网络》第二章：局域网技术- 《计算机网络》第四章：网络设备与网络管理- 《计算机网络》第五章：网络组建与维护教学内容遵循课程目标，结合教材章节，科学系统地组织与安排，注重实践操作，培养学生的实际动手能力。
计算机网络课程设计报告—组建大型网吧局域网 This manuscript was revised on November 28, 2020课程设计报告课程设计题目：组建大型网吧局域网专业：软件工程班级： 1121818姓名：高金玺指导教师: 游胜玉2013年 6月 14日目录课程设计的目的及要求 (1)课程设计的内容 (1)绘制拓扑结构图 (2)详细步骤 (3)路由器或交换机配置的代码 (4)显示最终的结果 (7)课程设计总结 (9)大型网吧组网设计方案课程设计的目的及要求设计目的：通过一周的课程设计，培养进一步理解和掌握网络组网的过程及方案设计，为今后从事实际工作打下基础；熟练掌握子网划分及vlan配置，熟练掌握路由器和交换机的配置。
设计要求：要求能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的代码配置实现，并且每个方案的需有以下几部分的内容：需求特点描述；设计原则；解决方案设计，其中必须包含：（1）设备选型；（2）拓扑图；（3）VLAN划分；（4）IP地址规划；（5）综合布线设计。
课程设计的内容实验内容：设计一个具有500个用户节点的大型网吧的网络，其拓扑结构为树形，pc通过交换机连接起来，网络之间通过路由器或交换机连接起来，配置路由，实现局域网之间能够互相连通，在网络内部联网的分布使用的是私有IP地址，通过路由器进行NAT转换，连接到互联网，并且设计其安全性。
需求分析：数字信息时代飞速发展，人们对电脑的需求越来越多，对各种软件、游戏、媒体等对网络的要求也非常的高，所以为了满足消费者，网吧必须是建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，将现行以游戏网为主的活动发展到多功能娱乐这个平台上来，即以大幅度提高网吧竞争和盈利能力，建设成为一流的娱乐游戏网吧，以吸引各种消费群体打下强有力的基础。
运算机网络课程设计大型局域网构建方案设计和实现班级：__________小组成员：_______________________指导教师：2021年12月3日目录第一部份具体设计任务 (4)题目： (4)任务： (4)课程设计要求： (4)第二部份需求分析 (5)第三部份设计方案（设备、拓扑结构图） (6)设备： (6)拓扑结构图： (6)第四部份VLAN的划分与IP编址 (7)第五部份互换机的设置 (11)三层互换机上VLAN的划分： (11)互换机VLAN的划分如下表所示： (11)互换机设置命令: (11)部份验证配置如以下图： (12)三层互换机上VLAN的划分： (13)互换机上VLAN的划分如下表所示： (13)互换机设置命令 (13)部份验证配置如以下图： (14)三层互换机上VLAN的划分： (15)互换机上VLAN的划分如下表所示： (15)三层互换机设置命令 (15)部份验证配置如以下图所示： (16)三层互换机上VLAN的划分： (17)三层互换机上VLAN的划分如下表所示： (17)三层互换机上的设置命令 (17)部份验证配置如以下图： (18)三层互换机上VLAN的划分： (19)三层互换机上VLAN的划分如下表所示： (19)student2-2三层互换机的设置命令 (19)部份验证配置如以下图： (20)三层互换机上VLAN的划分： (21)三层互换机上VLAN的划分如下表所示： (21)student2-2三层互换机的设置命令: (21)部份验证配置如以下图： (22)三层互换机上VLAN的划分： (23)三层互换机上VLAN的划分 (23)teacher1-1三层互换机的设置命令 (23)部份验证配置如以下图： (24)三层互换机上VLAN的划分： (25)三层互换机上VLAN的划分如下表所示： (25)三层互换机的设置命令： (25)部份验证配置如以下图： (26)三层互换机上VLAN的划分： (27)三层互换机上VLAN的划分如下表所示： (27)三层互换机设置命令： (27)部份验证配置如以下图： (27)三层互换机上VLAN的划分： (28)三层互换机上VLAN的划分如下表所示： (28)三层互换机的设置命令： (28)部份验证配置如以下图： (29)三层互换机上VLAN的划分： (30)三层互换机上VLAN的划分如下表所示： (30)三层互换机的设置命令： (30)部份验证配置如以下图： (31)三层互换机上VLAN的划分： (32)三层互换机上VLAN的划分如以下图所示： (32)三层互换机的设置命令： (32)部份验证配置如以下图： (33)三层互换机上VLAN的划分： (34)三层互换机上VLAN的划分如以下图所示： (34)三层互换机的设置命令 (34)部份验证配置如以下图 (35)路由器上虚拟端口的划分： (36)路由器上虚拟端口的划分如下表所示： (36)路由器设置命令 (36)路由器show run的验证结果 (39)第六部份结果验证 (40)一般入网信息点上PC和应用效劳器上IP地址和网关的设置： (40)一般入网信息点上PC和应用效劳器上IP地址和网关的设置如以下图 (40)部份验证配置如以下图： (40)详细结果验证Ping测试： (42)（1）大型局域网A学生子网（VLAN10）Ping 各个网段的结果如下： (42)大型局域网A教师子网(VLAN230) Ping 各个网段的结果如下： (43)第七部份调试进程中显现的问题及解决方式 (44)“主机掩码”问题： (44)路由器接入时显现的问题： (44)不同VLAN要进行通信： (44)第八部份致谢 (45)参考资料 (46)第一部份具体设计任务题目：大型局域网构建方案设计和实现任务：某高校现有2幢学生公寓，（每幢学生公寓有10个寝室，50名学生）2栋教学楼（共有5个系部，要求每一个系部很多于12个信息接入点，许诺50名教师同时接入），要求每一个寝室单独为一个子网，2栋教学楼依照系部的不同，各设一个子网，并要求各子网之间的运算性能够互通。
实训1组建大型局域网==================一、背景在现代网络时代，局域网的建设对于企业和组织来说至关重要。
建立一个大规模、高效率的局域网，能够极大地提高内部办公和信息共享的效率。
本文将介绍实训1中组建大型局域网的步骤和要点。
二、步骤1. 确定网络规模首先，我们需要确定局域网的网络规模。
这包括确定局域网的大小和覆盖范围。
根据组织的需求和预算，决定局域网所需的网络设备数量和类型。
2. 设计网络拓扑根据组织的需求，设计合适的网络拓扑结构。
这包括确定核心交换机、分布交换机、路由器等网络设备的布局和连接方式。
3. 确定IP地址分配方案为局域网中的每个设备分配唯一的IP地址。
可以采用静态IP 地址或动态主机配置协议(DHCP)来分配IP地址。
4. 购买和配置网络设备根据设计方案，购买所需的网络设备，如交换机、路由器、防火墙等。
根据设备的厂商提供的文档和指南，进行设备的配置和连接。
5. 连接网络设备将所有网络设备按照设计方案进行连接。
确保连接的正确性和稳定性。
6. 进行网络测试完成局域网的搭建后，进行网络测试，包括网络连通性测试、带宽测试等。
可以使用网络测试工具来帮助识别和解决可能出现的问题。
7. 网络安全配置在建立大型局域网后，进行网络安全配置是必要的。
这包括设置访问控制列表(ACL)、防火墙规则、用户权限管理等。
三、注意事项- 在设计网络拓扑时，考虑可扩展性和冗余性。
确保网络能够满足未来的扩展需求。
- 在连接网络设备时，注意遵守设备厂商提供的连接指南，确保连接的正确性。
- 进行网络测试前，确保所有设备已正确配置，网络连接没有问题。
- 在进行网络安全配置时，遵循最佳实践和安全标准，保护局域网的安全性。
四、总结本文介绍了组建大型局域网的步骤和注意事项。
通过正确的规划、设计和配置，建立一个高效的局域网能够极大地提高组织内部办公和信息共享的效率，帮助组织更好地应对现代网络时代的挑战。
辽宁工业大学计算机网络基础实训报告题目：网吧局域网规划院（系）: 软件学院专业班级：汽车电子083班学号： 081408089学生姓名：牛双玖指导教师：闫海龙教师职称：助教起止时间： 2009.6.22-2009.7.5实训任务及评语目录第1章实训目的与要求 (1)1.1 实训目的 (1)1.2 实训环境 (1)1.3 实训的预备知识 (1)1.4 实训要求 (1)第2章实训内容 (2)2.1网络总体设计 (2)2.2网络详细设计 (3)2.3网络管理软件的应用 (8)第3章实训日记 (11)第4章实训总结 (12)参考资料 (13)第1章实训目的与要求1.1 实训目的本实训要求学生能够对网络进行子网划分，掌握WEB、FTP服务器的组建方法，了解WEB、FTP服务器的用途及测试方法。
1.2 实训环境网络环境下，多媒体计算机一台（每人）。
1.3 实训的预备知识该实训安排在计算机网络基础课程结束后进行，学生已经掌握了一定的网络基础知识。
1.4 实训要求实训过程中，要严格遵守实训的时间安排，听从指导教师的指导。
正确地完成上述内容，记录实习日记，规范完整地撰写出实训报告。
第2章实训内容2.1 网络总体设计1、背景描述（1）网吧的网络要保证良好的运营速度和稳定性，以承受连续运作的能力。
（2）网吧的客户群主要为学生（视频聊天，在线观看影视为主）和年轻工薪阶级（游戏为主），少量人上网查资料。
（3）有一定的安全保护能力。
（4）网络能容纳计算机数为110台。
2、网络拓扑图2．1 网络拓扑图3、网络拓扑说明上图所示的仅是一个最基本的星形以太网架构，实际的星形企业网络比这可能要复杂许多。
这复杂性不仅表现在网络设备如何高档，配置如何复杂，更重要的是表现在网络交换层次比较复杂。
企业网络中的路由器和防火墙通常只需配备一个，但交换机通常不会只是一个(除了只有20个用户左右的小型网络)。
如果用户数比较多，如上百个，甚至上千个，就必须依靠交换机的级联或者堆栈扩展连接了。
1 前言2 二、需求分析2.1开发背景2.2初步调查3. 组建网吧常用网络设备介绍3.1 网卡3.2 交换机3.3路由器3.4传输介质(1)同轴电缆(2)双绞线(3)光纤3.5 服务器4.网吧的建设思路5. 系统概要设计1.网吧网络中心的设计(a)主干网络的设计(b)网吧与Internet的互连(c)远程访问服务6 网络详细设计6.1网吧的拓扑结构图6.2网络协议(TCP/IP协议) 6.3网吧IP地址的配置6.4DHCP服务器及其配置方案说明：方案说明：网络设计结构仍将分为中心交换机、接入交换机以及防火墙路由器三个部分。
（1）使用中心交换机和接入交换机形成核心星型网络：以一台GigaX3112高性能的三层线速千兆交换机作为中心交换机，用来连接接入工作组交换机GSM7312、所有的游戏服务器及防火墙。
（2）接入交换机与主机进行连接，组建接入星型网络：以GigaX1124i+作为接入交换机，为网吧的客户提供线速的10/100/1000Mbps高速接入。
（3）在具体配置时，GigaX3112千兆网管型交换机作为核心交换，GSM7312作为接入层交换机，并在GigaX3112上做了不同VLAN群组间的路由交换，把500台电脑放到一个网络内。
由以上可以看出，无论是多大规模的网吧都是从简单的网络拓扑结构扩展而来，因此掌握本书前面的网络基础知识以及家庭网的组建知识是非常必要的，也可以为以后的工作打下良好的基础。
大型网吧网络系统设计详细方案2009-08-13 08:21:33 【大中小】评论：0条点击：大型网吧网络系统设计具体方案大型网吧是一个多元化应用的系统集成网络，具备较强的预扩展性。
越来越多的大型网吧正在或者已经建立多元化的网络。
在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、设备性能、系统治理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
4、安全性和保密性在系统设计中，既考虑信息资源的充分共享，更要注重信息的保护和隔离，因此系统应分别针对不同的应用和不同的网络通信环境，采取不同的措施，包括系统安全机制、数据存取的权限控制等。
一、实训目的本次网吧局域网组建实训旨在通过实际操作，让学生掌握局域网的基本组建方法，熟悉网络设备的配置，了解网络协议的应用，并能够解决实际网络运行中可能出现的问题。
通过实训，提高学生的动手能力、团队合作能力和网络技术应用能力。
二、实训环境1. 硬件设备：- 服务器：1台- 工作站：20台- 网络交换机：2台- 网络路由器：1台- 网络线缆：若干- 网络适配器：20个2. 软件环境：- 操作系统：Windows Server 2012- 工作站操作系统：Windows 10- 网络管理软件：Windows Server 管理工具- 网络监控软件：Network Monitor三、实训原理1. 局域网基本架构：了解局域网的基本架构，包括物理层、数据链路层、网络层、传输层、应用层等。
2. 网络设备功能：熟悉交换机、路由器等网络设备的功能和配置方法。
3. 网络协议：掌握TCP/IP协议栈的工作原理，了解IP地址、子网掩码、默认网关等网络参数的配置。
4. 网络安全：了解网络安全的基本知识，包括防火墙、入侵检测系统等。
四、实训过程1. 网络规划：- 确定网络拓扑结构，设计网络布线方案。
- 根据网络需求，分配IP地址段、子网掩码和默认网关。
2. 设备连接：- 将服务器、工作站、交换机、路由器等网络设备按照设计好的网络拓扑图连接起来。
- 使用网线连接设备，确保连接牢固可靠。
3. 设备配置：- 配置服务器，设置静态IP地址，安装网络管理软件。
- 配置交换机，设置VLAN、端口镜像等功能。
- 配置路由器，设置路由策略，实现不同子网间的通信。
4. 网络测试：- 使用Ping命令测试网络连通性。
- 使用Tracert命令追踪数据包传输路径。
- 使用Network Monitor软件监控网络流量。
5. 故障排除：- 根据网络测试结果，分析并解决网络故障。
- 检查网络设备配置是否正确，检查网线是否连接良好。
- 使用网络诊断工具排除故障。
计算机网络课程设计报告—组建大型网吧局域网标准化工作室编码[XX968T-XX89628-XJ668-XT689N]课程设计报告课程设计题目：组建大型网吧局域网专业：软件工程班级： 1121818姓名：高金玺指导教师: 游胜玉2013年 6月 14日目录课程设计的目的及要求 (1)课程设计的内容 (1)绘制拓扑结构图 (2)详细步骤 (3)路由器或交换机配置的代码 (4)显示最终的结果 (7)课程设计总结 (9)大型网吧组网设计方案课程设计的目的及要求设计目的：通过一周的课程设计，培养进一步理解和掌握网络组网的过程及方案设计，为今后从事实际工作打下基础；熟练掌握子网划分及vlan配置，熟练掌握路由器和交换机的配置。
设计要求：要求能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的代码配置实现，并且每个方案的需有以下几部分的内容：需求特点描述；设计原则；解决方案设计，其中必须包含：（1）设备选型；（2）拓扑图；（3）VLAN划分；（4）IP地址规划；（5）综合布线设计。
课程设计的内容实验内容：设计一个具有500个用户节点的大型网吧的网络，其拓扑结构为树形，pc通过交换机连接起来，网络之间通过路由器或交换机连接起来，配置路由，实现局域网之间能够互相连通，在网络内部联网的分布使用的是私有IP地址，通过路由器进行NAT转换，连接到互联网，并且设计其安全性。
需求分析：数字信息时代飞速发展，人们对电脑的需求越来越多，对各种软件、游戏、媒体等对网络的要求也非常的高，所以为了满足消费者，网吧必须是建立一个以网络技术、计算机技术与现代信息技术为支撑的娱乐、管理平台，将现行以游戏网为主的活动发展到多功能娱乐这个平台上来，即以大幅度提高网吧竞争和盈利能力，建设成为一流的娱乐游戏网吧，以吸引各种消费群体打下强有力的基础。
这是我们要达到的商业目标。
设计方案：采用树形结构，为了节约成本，各台电脑之间用交换机连接。
路由器之间用带时钟的串口线连接，交换机与路由器、路由器和服务器之间用直通线连接。
网络遵循实用性、经济性、实用性、可靠性和安全性的原则。
要求要有500个用户节点，无法使用单个网络，故采用单臂路由，划分Vlan 的方法突破255台电脑数量限制。
而且还应使用vtp域划分网络。
绘制拓扑结构图说明：PC-PT: PC主机Switch-PT: 交换机Router-PT: 路由器Server-PT: 服务器黑实线：直通线黑虚线：交叉线红闪电状线：带时钟的DCE线详细步骤设备选型：设备选用于Cisco Pocket Tracer 素材库。
路由器：Generic Router-PT交换机：Generic Switch-PTPC机： Generic PC-PT服务器：Generic Server-PT直通线，交叉线，带时钟DCE串口该网络内部共有三个块---网吧PC机块，总台块，服务器块三块。
其中网吧PC机块的终端机最多，是用于网吧营业，给客户使用的电脑。
总台块是用于网吧管理人员管理网吧的控制端。
服务器块可以为网吧内网提供内网服务，如视频点播，音频点播，公共资料共享及局域网游戏等服务。
划分vtp域后由为与中心交换机连接的每台交换机配置一个vlan，以拓展网络的包容范围，实现大型网吧的PC机数量。
为各个模块设置好IP及掩码等信息后，设置路由器Router1和Router2，通过单臂路由及vlan来实现内网的通畅，使得网吧内的每台PC 机都能访问内网服务器及外网（Internet），网吧内PC机之间也要实现互访。
需要注意的是，由于网吧管理及连通的必要性，本网吧内的所有主机都是互通的，所以未使用ACL进行访问控制。
VLAN划分；本网络共划分了6个vlan，分别如下：Vlan 名字对应交换机接口对应设备对应IP地址Vlan 2 vlan002 Switch1 fastEthernet0-5/1 PC0-1Vlan 3 vlan003 Switch2 fastEthernet0-5/1 PC2-3 Vlan 4 vlan004 Switch3 fastEthernet0-5/1 PC4-5 Vlan 5 vlan005 Switch4 fastEthernet0-5/1 PC6-7 Vlan 6 vlan006 Switch5 fastEthernet0-5/1 Server0-1 Vlan 7 vlan007 Switch6 fastEthernet0-5/1 PC8-9路由器或交换机配置的代码Router>enableRouter#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface Serial0/0/0 Router(config-if)#no shutdown Router(config-if)#clock rate 9600Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/0/1 Router(config-if)#no shutdown Router(config-if)#clock rate 9600Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/1/0 Router(config-if)#no shutdown Router(config-if)#clock rate 9600Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/1/0 Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/0/1 Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/0/0 Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/0/1 Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/1/0Router(config-if)#Router(config-if)#exitRouter(config)#interface Serial0/1/1Router(config-if)#Router(config-if)#exitRouter(config)#interface FastEthernet0/0Router(config-if)#no shutdown②路由器的路由表配置：Router(config)#router ripRouter(config-router)#end其他路由器类似进行命令配置各个交换机的配置命令：① Switch0配置如下：Switch0(config)#interface FastEthernet0/1Switch0(config)#switchport access vlan 3Switch0(config)#interface FastEthernet0/2Switch0(config)# switchport access vlan 3Switch0(config)#interface FastEthernet0/3Switch0(config)# switchport access vlan 3Switch0(config)#interface FastEthernet0/4Switch0(config)# switchport access vlan 3② Switch1配置命令如下：Switch1(config)#interface FastEthernet0/1Switch1(config)#switchport access vlan 4Switch1(config)#interface FastEthernet0/2Switch1(config)# switchport access vlan 4Switch1(config)#interface FastEthernet0/3Switch1(config)# switchport access vlan 4③ Switch2配置命令如下：Switch2(config)#interface FastEthernet0/1Switch2(config)#switchport access vlan 5Switch2(config)#interface FastEthernet0/2Switch2(config)# switchport access vlan 5Switch2(config)#interface FastEthernet0/3Switch2(config)# switchport access vlan 5Switch2(config)#interface FastEthernet0/4Switch2(config)# switchport access vlan 5其他交换机类似进行命令配置显示最终的结果网吧PC间互通网吧PC和总台互通网吧PC和服务器互通网吧PC和外网互通总台与外网互通总台与服务器互通服务器与外网互通课程设计总结本次课程设计不仅巩固了平时学过的计算机网络理论知识，还锻炼了动手实践能力。
实验过程中收获不少，学会了路由器等的配置以及如何划分vlan。
运用到了平时实验中的基本操作知识，交换机的配置，路由器配置，基本组网方法，以及访问控制列表基本用法。
虽然此次实验由于客观因素等原因，还存在着部分问题，但本次实验都是在先查找资料，学懂实验有关理论原理的情况下进行配置和操作的，这样知其本质则出现问题时能冷静对待，分清是人为错误和还是机器故障，做到游刃有余，学有所得。
当然，由于时间短暂，对网吧的具体网络设置还不是很熟悉，在实验中未能更加贴近实际网络配置的要求来做出相关实验和配置，还有很多这方面的知识更要加以验证和学习。
课程设计评分表课程设计题目：组建大型网吧局域项目内容满分实评选题能结合所学课程知识、有一定的能力训练。
