500万吨常减压装置关键质量控制点

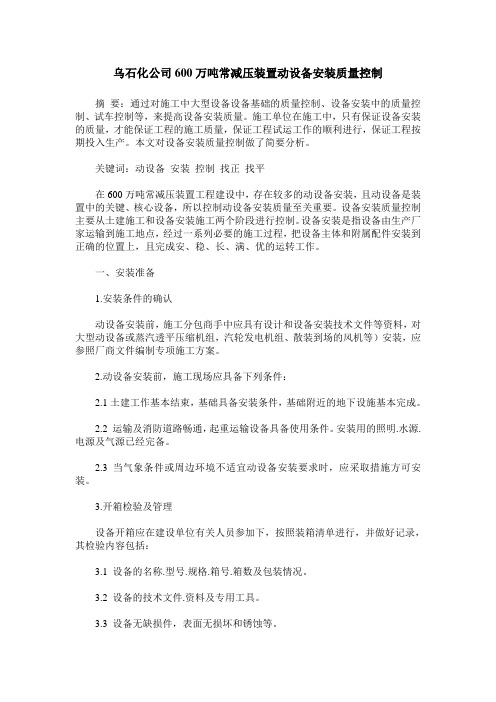

乌石化公司600万吨常减压装置动设备安装质量控制摘要：通过对施工中大型设备设备基础的质量控制、设备安装中的质量控制、试车控制等，来提高设备安装质量。

施工单位在施工中，只有保证设备安装的质量，才能保证工程的施工质量，保证工程试运工作的顺利进行，保证工程按期投入生产。

本文对设备安装质量控制做了简要分析。

关键词：动设备安装控制找正找平在600万吨常减压装置工程建设中，存在较多的动设备安装，且动设备是装置中的关键、核心设备，所以控制动设备安装质量至关重要。

设备安装质量控制主要从土建施工和设备安装施工两个阶段进行控制。

设备安装是指设备由生产厂家运输到施工地点，经过一系列必要的施工过程，把设备主体和附属配件安装到正确的位置上，且完成安、稳、长、满、优的运转工作。

一、安装准备1.安装条件的确认动设备安装前，施工分包商手中应具有设计和设备安装技术文件等资料，对大型动设备或蒸汽透平压缩机组，汽轮发电机组、散装到场的风机等）安装，应参照厂商文件编制专项施工方案。

2.动设备安装前，施工现场应具备下列条件：2.1土建工作基本结束，基础具备安装条件，基础附近的地下设施基本完成。

2.2 运输及消防道路畅通，起重运输设备具备使用条件。

安装用的照明.水源.电源及气源已经完备。

2.3 当气象条件或周边环境不适宜动设备安装要求时，应采取措施方可安装。

3.开箱检验及管理设备开箱应在建设单位有关人员参加下，按照装箱清单进行，并做好记录，其检验内容包括：3.1 设备的名称.型号.规格.箱号.箱数及包装情况。

3.2 设备的技术文件.资料及专用工具。

3.3 设备无缺损件，表面无损坏和锈蚀等。

3.4 参检人员应在检验记录上签字并存档。

3.5 备件及其零部件和专用工具均应妥善保管，不得使其变形.损坏.锈蚀.错乱或丢失。

4.基础验收及处理4.1 基础验收应有完整的施工过程报验资料。

4.2 基础上应明显画出标高基准线及基础纵横中心线，在建筑物上应标有坐标轴线，重要的动设备基础应有沉降观测点。

当代化工研究Modem Chemical Research179 2021・09百家争鸣500万11屯/年常减压蒸馅装置复合管施工要点分析*王璐(中石化第十建设有限公司山东266555)摘耍：炼油厂中500万吨/年常减压蒸馅装置是生产过程中的第一道工序，该装置可以根据原油的属性成为连接子路线、蒸馅转油线口径.当介质温度相对较高时普通管道钢材无法满足工作要求，一般情况下常压塔转油线介质是闪底油经过常压炉加热后的油气，减压转油线介质是常底油通过减压锅炉加热后餉油气.复合管道施工是减压装置施工中的重点，其中包括管道焊接、支架及冷紧，要想保证常减压过程顺利完成应避免施工过程中出现问题.应制定出完整餉操作制度并对可能发生的问题进行预测，制定相应餉防范措施，保证整体施工质量.关键词：500万吨/年；常减压蒸馆装置复合管；施工要点中图分类号：TE42文献标识码：AAnalysis of Construction Essentials of Compound Pipe of5Million Tons/YearAtmospheric and Vacuum Distillation UnitWang Lu(Sinopec No.10Construction Co.,Ltd.,Shandong,266555)Abstract:The5million tons/year atmospheric and vacuum distillation unit in the refinery is the first step in the production process.The unit can become the connecting subcircuit line and the diameter of d istillation and oil transfer line according to the properties of c rude oil.When the medium temperature is relatively high,ordinary pipe steel cannot meet the working requirements.Under general circumstances,the medium of atmospheric toyver to oil line is the oil and gas after the f lash bottom oil is heated by atmospheric f urnace,and the medium of r educed p ressure to oil line is the oil and gas after the constant bottom oil is heated by the reduced p ressure posite pipeline construction is the key point in the construction of p ressure-relief d evice,including pipeline welding,bracket and cold tightening.In order to ensure the smooth completion of n ormal pressure-relief p rocess,problems should be avoided in the construction process.A complete operating system should be f ormulated and the possible problems should be p redicted,and corresponding p reventive measures should be f ormulated to ensure the overall construction quality.Key words:5million tons/year；composite p ipe of a tmospheric and vacuum distillation unit\the main p oints of c onstruction该装置采用的管材材质为16MnR+00Crl7Nil4Mo2,管壁厚度为10+3/12+3/14+3mm,管径DN400到DN1400之间。
