KJ006可控硅移相触发集成电路

摘要为了控制晶闸管的导通，必须在控制级至阴极之间加上适当的触发信号（电压及电流），完成此任务的就是触发电路。

本课题针对晶闸管的触发电路进行设计，其电路的主要组成部分由触发电路，交流电路，同步电路等电路环节组成。

有阻容移相桥触发电路、正弦波同步触发电路、单结晶体触发电路、集成UAA4002、KJ004触发电路。

包括电路的工作原理和电路工作过程以及针对相关参数的计算。

关键词：晶闸管；触发电路；脉冲；KJ004目录第1章绪论 (1)第2章课程设计的方案 (1)2.1 概述 (1)2.2 系统组成整体结构 (2)2.3 设计方案 (2)第3章电路设计 (4)3.1 UAA4002集成芯片构成的触发器 (4)3.2 阻容移相桥触发电路 (5)3.3正弦波同步触发电路 (6)3.4单结晶体管触发电路 (8)3.5集成KJ004触发电路 (9)第4章课程设计总结 (12)参考文献 (14)绪论晶闸管是晶体闸流管的简称，又称为可控硅整流器，以前被简称为可控硅。

在电力二极管开始得到应用后不久，1956年美国贝尔实验室发明了晶闸管，到1957年美国通用电气公司开发出世界上第一只晶闸管产品，并在1958年达到商业化。

由于其开通时刻可以控制，而且各方面性能均明显胜过以前的汞弧整流器，因而立即受到普遍欢迎，从此开辟了电力电子技术迅速发展和广泛应用的崭新时代，其标志就是以晶闸管为代表的电力半导体器件的广泛应用，有人称之为继晶体管发明和应用之后的又一次电子技术革命。

自20世纪80年代以来，晶闸管的地位开始被各种性能更好的全控型器件取代，但是由于其所能承受的电压和电流容量仍然是目前电力电子器件中最高的，而且工作可靠，因此在大容量的应用场合仍然具有比较重要的地位。

20世纪80年代以来，信息电子技术与电力电子技术在各自发展的基础上相结合而产生了一代高频化、全控型、采用集成电路制造工艺的电力电子器件，从而将电力电子技术又带入一个崭新时代。

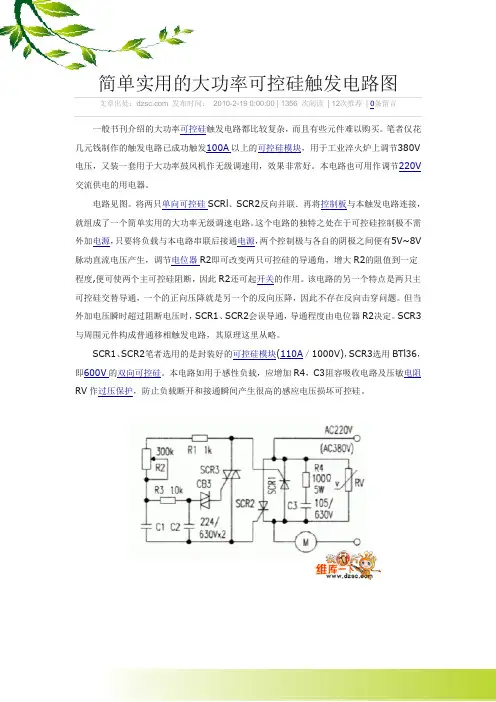

简单实用的大功率可控硅触发电路图
文章出处： 发布时间：2010-2-19 0:00:00 | 1356 次阅读| 12次推荐| 0条留言
一般书刊介绍的大功率可控硅触发电路都比较复杂，而且有些元件难以购买。

笔者仅花几元钱制作的触发电路已成功触发100A以上的可控硅模块，用于工业淬火炉上调节380V 电压，又装一套用于大功率鼓风机作无级调速用，效果非常好。

本电路也可用作调节220V 交流供电的用电器。

电路见图。

将两只单向可控硅SCRl、SCR2反向并联．再将控制板与本触发电路连接，就组成了一个简单实用的大功率无级调速电路。

这个电路的独特之处在于可控硅控制极不需外加电源，只要将负载与本电路串联后接通电源，两个控制极与各自的阴极之间便有5V~8V 脉动直流电压产生，调节电位器R2即可改变两只可控硅的导通角，增大R2的阻值到一定程度,便可使两个主可控硅阻断，因此R2还可起开关的作用。

该电路的另一个特点是两只主可控硅交替导通，一个的正向压降就是另一个的反向压降，因此不存在反向击穿问题。

但当外加电压瞬时超过阻断电压时，SCR1、SCR2会误导通，导通程度由电位器R2决定。

SCR3与周围元件构成普通移相触发电路，其原理这里从略。

SCR1、SCR2笔者选用的是封装好的可控硅模块(110A／1000V)，SCR3选用BTl36，即600V的双向可控硅。

本电路如用于感性负载，应增加R4，C3阻容吸收电路及压敏电阻RV作过压保护，防止负载断开和接通瞬间产生很高的感应电压损坏可控硅。

实验一 单相桥式全控整流电路实验一．实验目的1．了解单相桥式全控整流电路的工作原理。

2．研究单相桥式全控整流电路在电阻负载、阻—感性负载及反电势负载时的工作。

3．熟悉NMCL —05锯齿波触发电路的工作。

二．实验线路及原理1、参见图4-7。

2、晶闸管导通条件：承受正向电压、控制极有触发脉冲；3、电阻负载时，输出电压平均值为：21cos 0.9()2d U U θ+=，且0θπ≤≤； 阻感负载时，输出电压平均值为：20.9cos d U U θ=，且02πθ≤≤；4、阻感负载情况下，阻抗角==控制角的时候，负载电流临界连续；因此，调整负载R 的大小、控制角的大小，均可以改变负载电流的连续情况。

三．实验内容1．单相桥式全控整流电路供电给电阻负载。

2．单相桥式全控整流电路供电给电阻—电感性负载。

3．单相桥式全控整流电路供电给反电势负载。

四．实验设备及仪器1．NMCL 系列教学实验台主控制屏。

2．NMCL —18组件（适合NMCL —Ⅱ)或NMCL —31组件（适合NMCL —Ⅲ）。

3．NMCL —33组件或NMCL —53组件（适合NMCL —Ⅱ、Ⅲ、Ⅴ） 4．NMCL —05组件或NMCL —05A 组件5．NMEL —03三相可调电阻器或自配滑线变阻器。

6．NMCL-35三相变压器。

7．双踪示波器 (自备) 8．万用表 (自备)五．注意事项1．实验开始前，先将NMCL-33组件上脉冲开关关闭（按下去），以免引起误触发；2．调节电阻RP到最大值，以免电流过大烧坏晶闸管；3．电感的值可根据需要选择，需防止过大的电感造成可控硅不能导通。

4．NMCL-05面板的锯齿波触发脉冲需导线连到NMCL-33面板，应注意连线不可接错，否则易造成损坏可控硅。

同时，需要注意同步电压的相位，若出现可控硅移相范围太小（正常范围约30°～180°），可尝试改变同步电压极性。

5．逆变变压器采用NMCL-35三相变压器，原边线电压为220V，低压绕组为110V。

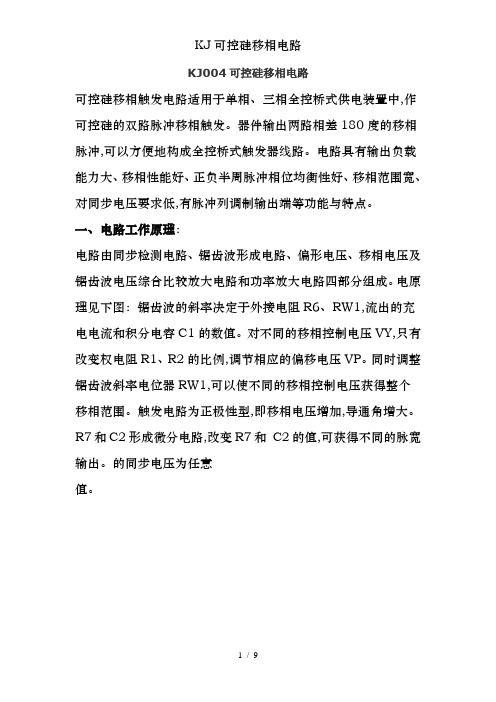

KJ004可控硅移相电路可控硅移相触发电路适用于单相、三相全控桥式供电装置中,作可控硅的双路脉冲移相触发。

器件输出两路相差180度的移相脉冲,可以方便地构成全控桥式触发器线路。

电路具有输出负载能力大、移相性能好、正负半周脉冲相位均衡性好、移相范围宽、对同步电压要求低,有脉冲列调制输出端等功能与特点。

一、电路工作原理：电路由同步检测电路、锯齿波形成电路、偏形电压、移相电压及锯齿波电压综合比较放大电路和功率放大电路四部分组成。

电原理见下图：锯齿波的斜率决定于外接电阻R6、RW1,流出的充电电流和积分电容C1的数值。

对不同的移相控制电压VY,只有改变权电阻R1、R2的比例,调节相应的偏移电压VP。

同时调整锯齿波斜率电位器RW1,可以使不同的移相控制电压获得整个移相范围。

触发电路为正极性型,即移相电压增加,导通角增大。

R7和C2形成微分电路,改变R7和C2的值,可获得不同的脉宽输出。

的同步电压为任意值。

二、封装形式电路采用双列直插C—16白瓷和黑瓷两种外壳封装,外形尺寸按电子工业部部颁标准。

《半导体集成电路外形尺寸》SJll00—76功能输出空锯齿波形成-Vee(1kΩ)空地同步输入综合比较空微分阻容封锁调制输出+Vcc引线脚号1234567891111213141516三、典型接线图及各点波形同步串联电阻R4的选择按右式计算：R4=同步电压/2～3×103（Ω）各点波形式如右图所示四、电参数：1.电源电压：直流+15V、-15V,允许波动土5％(±10％时功能正常)。

2.KJ004 电源电流：正电流≤15mA,负电流≤10mA。

3.同步电压：任意值。

4.同步输入端允许最大同步电流：6mA(有效值)5.移相范围≥1700(同步电压30V,同步输入电阻15kΩ)6.锯齿波幅度：≥10V(幅度以锯齿波平顶为准)。

7.输出脉冲：(1)宽度：400μS—2mS(通过改变脉宽阻容元件达到)。

(2)幅度：≥13V。

辽宁工业大学电力电子技术课程设计（论文）题目：220V／100A三相半控桥式整流电路院（系）：专业班级：学号：学生姓名：指导教师：（签字）起止时间：2014.06.09-2014.06.22课程设计（论文）任务及评语院（系）： 教研室：电气教研室注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算学 号学生姓名 专业班级 课程设计题目 220V ／100A 三相半控桥式整流电路课程设计（论文）任务课题完成的设计任务及功能、要求、技术参数实现功能直流电动机具有良好的启动性能和调速性能，在工业生产中获得广泛应用，本次设计的目的是为1台额定电压110V 、功率为20kW 的直流电动机提供直流可调电源，以实现直流电动机的无级调速。

设计任务与要求1、对设计方案进行经济技术论证。

2、完成整流主电路设计。

3、通过计算选择整流器件的具体型号。

4、若采用整流变压器，确定变压器变比及容量。

5、确定平波电抗器的参数。

6、触发电路设计或选择。

7、绘制相关电路图。

8、在实验室进行模拟验证或matlab 仿真。

9、完成4000字左右的设计说明书。

技术参数1、交流电源：三相380V 。

2、整流输出电压U d 在0～220V 连续可调。

3、整流输出电流最大值100A 。

4、最小控制角取20～300左右。

5、直流电动机额定电压110V 、功率为20kW 。

进度计划 第1天：集中学习；第2天：收集资料；第3天：方案论证；第4天：主电路设计；第5天：选择器件；第6天：确定变压器变比及容量；第7天：确定平波电抗器；第8天：触发电路设计；第9天：总结并撰写说明书；第10天：答辩指导教师评语及成绩平时： 论文质量： 答辩：总成绩： 指导教师签字：年 月 日摘要电力电子学在工程应用中称为电力电子技术。

电力电子学是应用于电力技术领域中的电子学，它以利用大功率电子器件对能量进行控制和变换为主要内容，是一门与电子、控制和电力紧密联系的边缘学科。

电力电子技术实验内容实验一认知实验1．实验目的（1）熟悉并了解MCL-॥ 电机电力电子及电气传动教学实验台的构成；各功能区及主要挂箱的工作原理（2）熟悉并掌握实验用测试仪表如：数字万用表，数字记忆示波器的基本使用方法。

一．MCL-॥ 电机电力电子及电气传动教学实验台特点（1）采用组件式结构，可根据不同内容进行组合，故结构紧凑，能在一套装置上完成《电力电子学》，《电力电子器件》，《开关电源》等课程的主要实验。

（2）实验配合教学内容，满足教学大纲要求。

控制电路全部采用模拟和数字集成芯片，可靠性高，维修，检测方便。

触发电路采用数字集成电路双窄脉冲。

（3）装置具有较完善的过流、过压、RC吸收、熔断器等保护功能，提高了设备的运行可靠性和抗干扰能力。

（4）面板上有多只发光二极管指示每一个脉冲的有无和熔断器的通断。

触发脉冲可外加，也可采用内部的脉冲触发可控硅，并可模拟整流缺相和逆变颠覆等故障现象。

二．实验挂箱（1）MCL-01触发电路，电流互感器，电压互感器,过流保护，给定，电流反馈（2）MCL-02Ⅰ组晶闸管，Ⅱ组晶闸管，平波电抗器，RC阻容吸收,二极管三相整流桥，晶闸管状态指示（3）MCL-03速度变换器，转速调节器，电流调节器（4）MCL-04反号器，转矩极性鉴别器，零电流检测器,逻辑控制器.（5）MCL-05单结晶体管，正弦波，锯齿波触发电路（6）MCL-06单相并联逆变器，斩波器（7）MCL-07 IGBT、VDMOS、GTR电力电子器件实验箱（8）MCL-08直流斩波电路（Buck-Boost）和电流控制型脉宽调制开关稳压电源实验箱（9）MCL-09微机控制的SPWM变频调速及空间矢量控制变频调速实验箱（10）MCL-10全桥DC/DC变换、直流脉宽调速系统实验箱（11）MCL-11单相交流调压实验、单相正弦波（SPWM）逆变电路实验（12）MCL-12电子模拟系统（13）MCL-13采用DSP控制的变频调速实验箱（14）MCL-14采用DSP控制的直流方波无刷电机调速实验箱（15）MCL-15整流电路的有源功率因数校正实验箱（16）MCL-16直流斩波电路（升压斩波、降压斩波）、单相交直交变频电路的性能研究、半桥型开关稳压电源的性能研究（17）MCL-18速度变换器，转速调节器，电流调节器，电流互感器，电压互感器,过流保护，给定，电流反馈（18）MCL-20给定，触发电路，Ⅰ组晶闸管，平波电抗器，RC阻容吸收,二极管三相整流桥（19）MCL-33触发电路，Ⅰ组晶闸管，Ⅱ组晶闸管，平波电抗器，RC阻容吸收,二极管三相整流桥（20）MEL-11电容箱（21）MEL-02 三相芯式变压器（22）MCL-34挂箱：反号器(AR)，转矩极性鉴别器(DPT)，零电流检测器(DPZ)，逻辑控制器(DLC)三．触发电路实验挂箱MCL05MCL-05挂箱为触发电路专用挂箱，其中有单结晶体管，正弦波，锯齿波同步移相触发电路。

一概述随着电力电子器件的发展，大功率变流技术前进到一个以弱电为控制，强电为输出的新时代。

直流电机调速系统由于它在技术性能与经济指标上具有优越性，实施技术上也比较成熟，因此在冶金、机械、矿山、铁道、纺织、化工、造纸及发电设备等行业都得到了广泛的应用，已成为工业自动控制领域一个及其重要的组成部分。

一般工业生产中大量应用各种交直流电动机。

直流电动机有良好的调速性能，三相交流桥式全控整流是目前在各种整流电路中应用最为广泛的电力电子电路，在运用到在直流电机调速时可以采用这种电路。

三相交流桥式全空整流最初用途是传动控制，但目前应用的新领域是各种直流电源设计。

前者是三相交流桥式全控整流电路的传统领域，后者则是它当前和未来发展的新领域。

而高频、大功率、高可靠性开关电源是当今电源变换技术发展的重要方向之一。

从我国的实际情况来看很好地采用三相桥式全控整流给直流电机调速仍然有很广泛的应用市场。

这对改善我国科技现状水平，提高经济效益将起着重要作用，所以研究三相桥是全控整流直流调速系统有着深远的意义，它不仅能够大大改善各种机车的调速系统，为其提高安全、快速、低损耗的调速装置，在解决目前国际各国所面临的能源无谓的消耗起到立竿见影的效果。

二设计的总体思路2.1 直流电动机的调速方法采用改变电动机端电压调速的方法。

当额定励磁保持不变，理想空载转速n随U减小而减小，各特性线斜率不变，由此可实现额定转速以下大范围平滑调速，并且在整个调速范围内机械特性硬度不变。

变电压调速要有可调的直流电源，根据供电电源的种类分两种情况：一是采用可控变流装置，将交流电转变为可调的直流电。

二是采用直流斩波器，在具有恒定直流供电电源的地方，实现脉冲调压调速由于工矿企业中大多为交流电源，因此前一种情况应用最广。

晶闸管变流装置输出的直流脉动电压U加在电抗器L和电动d机电枢两端，L起滤波作用以及保持电流连续。

改变晶闸管触发电路的移相控制电压U，就可改变触发脉冲的控制角。

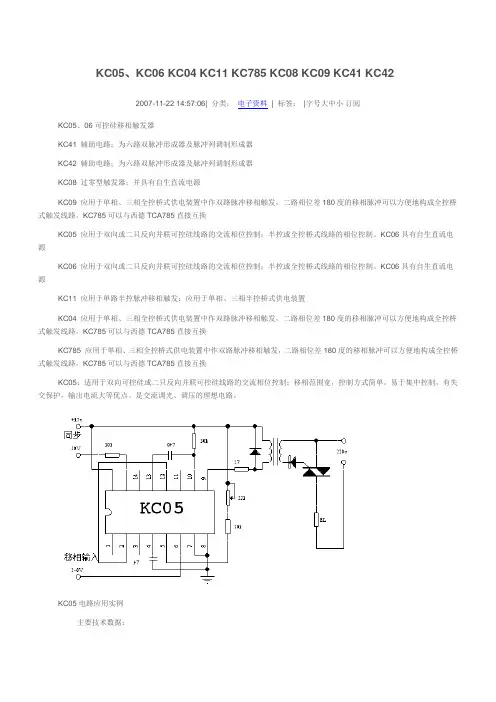

KC05、KC06 KC04 KC11 KC785 KC08 KC09 KC41 KC422007-11-22 14:57:06| 分类：电子资料| 标签：|字号大中小订阅KC05、06可控硅移相触发器KC41 辅助电路；为六路双脉冲形成器及脉冲列调制形成器KC42 辅助电路；为六路双脉冲形成器及脉冲列调制形成器KC08 过零型触发器；并具有自生直流电源KC09 应用于单相、三相全控桥式供电装置中作双路脉冲移相触发，二路相位差180度的移相脉冲可以方便地构成全控桥式触发线路。

KC785可以与西德TCA785直接互换KC05 应用于双向或二只反向并联可控硅线路的交流相位控制；半控或全控桥式线路的相位控制。

KC06具有自生直流电源KC06 应用于双向或二只反向并联可控硅线路的交流相位控制；半控或全控桥式线路的相位控制。

KC06具有自生直流电源KC11 应用于单路半控脉冲移相触发；应用于单相、三相半控桥式供电装置KC04 应用于单相、三相全控桥式供电装置中作双路脉冲移相触发，二路相位差180度的移相脉冲可以方便地构成全控桥式触发线路。

KC785可以与西德TCA785直接互换KC785 应用于单相、三相全控桥式供电装置中作双路脉冲移相触发，二路相位差180度的移相脉冲可以方便地构成全控桥式触发线路。

KC785可以与西德TCA785直接互换KC05：适用于双向可控硅或二只反向并联可控硅线路的交流相位控制；移相范围宽，控制方式简单，易于集中控制，有失交保护，输出电流大等优点。

是交流调光、调压的理想电路。

KC05电路应用实例主要技术数据：1、电源电压：直流+15V 波动±5%（±10%时有功能）2、电源电流：≤12mA3、同步电压：≥10V（有效值）4、移相范围：≥170°5、移相输入端偏置电流：≤10μA6、输出脉冲宽度：100µS——2mS（改变脉宽电容）7、输出脉冲幅度:≥13V(1KΩ负载)8、最大输出能力:200mA(吸入脉冲电流)9、输出管反压：BVceo ≥18V10、正负半周脉冲相位不均衡度：≤±3°11、使用环境温度:-10℃——+70℃KC06：适用于双向可控硅或二只反向并联可控硅线路的交流相位控制；移相范围宽，控制方式简单，易于集中控制，有失交保护，输出电流大等优点。

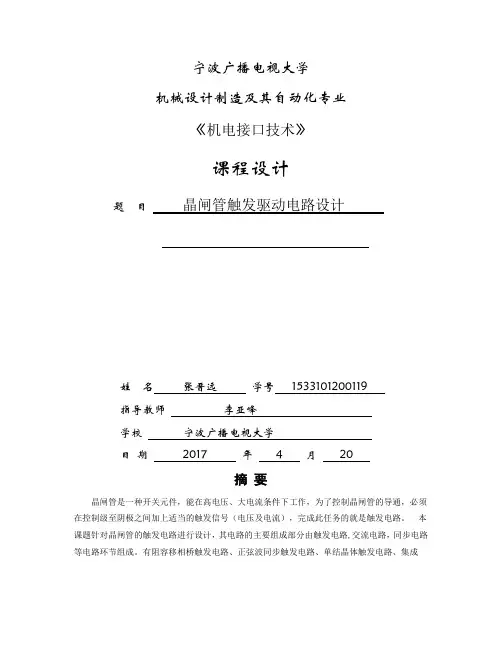

宁波广播电视大学机械设计制造及其自动化专业《机电接口技术》课程设计题目晶闸管触发驱动电路设计姓名张晋远学号1533101200119指导教师李亚峰学校宁波广播电视大学日期2017 年 4 月20摘要晶闸管是一种开关元件，能在高电压、大电流条件下工作，为了控制晶闸管的导通，必须在控制级至阴极之间加上适当的触发信号（电压及电流），完成此任务的就是触发电路。

本课题针对晶闸管的触发电路进行设计，其电路的主要组成部分由触发电路,交流电路，同步电路等电路环节组成。

有阻容移相桥触发电路、正弦波同步触发电路、单结晶体触发电路、集成UAA4002、KJ006触发电路.包括电路的工作原理和电路工作过程以及针对相关参数的计算。

关键词：晶闸管；触发电路；脉冲；KJ006；abstractThyristor is a kind of switch components， can work under high voltage， high current conditions, in order to control thyristor conduction, must be between control level to the cathode with appropriate trigger signal （voltage and current)， complete the task is to trigger circuit。

This topic in view of the thyristor trigger circuit design，the main part of the circuit by the trigger circuit, communication circuit, synchronous circuit and other circuit link。

There is a blocking phase bridge trigger circuit, the sine wave synchronous trigger circuit, the single crystal trigger circuit, the integrated UAA4002， the KJ006 trigger circuit. This includes the working principle of the circuit and the circuit working procedure and the calculation of the relevant parameters.Keywords: thyristor； Trigger circuit； Pulse; KJ006；目录第一章绪论1。
