晶闸管模拟移相触发芯片KC04 KC09原理与应用

国产集成触发器KC04的原理与应用国产集成触发器KC04是KC系列触发器中的一个典型代表，适用单相、三相供电装置中作晶闸管双路脉冲移相触发，其两路相位间隔180º的移相脉冲可方便的构成半控、全控桥式触发线路。

该集成电路具有负载能力大、移相性能好、正负半周脉冲相位值均衡性好、移相范围宽、对同步电压要求不严、有脉冲列调制输入及脉冲封锁控制等优点，在实际线路中有着十分广泛的应用。

一、工作原理KC04的内电路见图1，与分立器件的锯齿波移相电路相似，由同步、锯齿波形产生、移相控制、脉冲形成、功率放大等部分组成。

图中VT1～VT3等组成同步检测电路，VT5与外接电容C2构成自举式（密勒）积分器为锯齿波产生电路。

同步正弦电压U T由⑧脚引入，在U T的正负半周内VT 1和VT 2、VT 3交替导通，使VT 1、VT 3的集电极在对应的半周内输出低电位使VT 4截止，电源经电阻R 6、R 14为外接电容C 2充电，形成线性增大的锯齿波电压。

在U T 电压的过零点绝对值小于0.7V 范围内，VT 1～VT 3均截止导至VT 4饱和，C 2迅速放电，使每半周期的锯齿波电压起点一致。

VT 6及外接元件组成脉冲移相环节，⑨脚输入的移相控制电压U K 、偏移电压U P 和C 2上的锯齿波电压并联迭加，当VT 6的基极电压达到0.7时，VT 6导通其集电极输出低电平，经○11、○12脚外接电容C 1微分耦合到VT 7的基极使其由饱和转为截止，一个电源周期内，在VT 7的集电极得到间隔180º的两组由R 12、C 1时间常数决定其宽度的高电平脉冲，经VT 8、VT 12分别封锁其正负半周，由两组功率放大级VT 9～VT 11和VT 13～VT 15分别放大后从①、○15输出。

○13、○14脚为脉冲列调制和脉冲封锁控制端用于三相控制。

KC04的主要技术参数如下：⏹电源电压 ±15V （±5%） ⏹电源电流 正电流≤15mA 负电流≤8mA ⏹同步电压 任意值（一般交流30V ） ⏹同步输入端允许最大同步电流 6mA ⏹移相范围 ≥170º（同步30V ，输入电阻15K Ω） ⏹锯齿波幅度 ≥10V ⏹输出脉宽度 400μs ～2 ms ⏹输出脉冲幅度 ≥13V ⏹最大输出能力 100mA(输出脉冲电流) ⏹输出管反压 ≥18V （Ie=100μA ） ⏹正负半周脉冲相位不均衡度 ≤±3º ⏹使用环境温度 -10～＋70℃ ⏹ 封装方式 16脚陶瓷双列直插式二、KC04的典型应用KC04触发器特别适合单相电路，用于三相电路时需用三片进行组合，电路相对复杂不如其它专用的三相集成触发器方便。

晶闸管的原理与应用一、晶闸管的基本原理晶闸管是一种电子器件，具有可控硅的特点。

其基本原理如下：1.PN结–晶闸管由P型半导体、N型半导体和P型半导体三层特殊结构构成。

–P型半导体具有正电荷载流子，N型半导体具有负电荷载流子，形成PN结。

2.开关特性–当PN结两端没有电压时，晶闸管处于关断状态。

–当PN结两端有正向电压时，晶闸管依然处于关断状态。

–当PN结两端有反向电压时，当反向电压超过某一临界值时，晶闸管会被击穿，进入导通状态。

3.可控性–通过控制晶闸管的控制电极，可以改变晶闸管的导通时间和导通电流。

–当控制电极施加正脉冲信号时，晶闸管进入导通状态，电流流过。

–当控制电极施加负脉冲信号时，晶闸管恢复关断状态，电流停止流动。

二、晶闸管的应用晶闸管由于其独特的特性，在电力控制、电动机控制和功率供应等领域有着广泛的应用。

1.电力控制–晶闸管可以控制电流的大小和方向，广泛应用于电力变频调速系统中。

–通过调节晶闸管的导通时间和导通电流，可以实现对电力系统的精确控制。

2.电动机控制–晶闸管可以控制电动机的启动、停止和转速等参数。

–通过控制晶闸管的导通时间和导通电流，可以实现对电动机的精确控制。

3.功率供应–晶闸管具有高功率控制能力，适用于高功率负载。

–晶闸管广泛应用于电力系统的功率供应、工业控制和电压变换等领域。

4.电流调制–晶闸管可通过不同的控制方式，实现电流的调制。

–通过改变晶闸管的导通时间和导通电流，可以实现正弦波、脉冲及方波等各种电流波形的调制。

三、晶闸管的优势与发展晶闸管作为一种可控硅器件，具有以下优势：•高可靠性：晶闸管的寿命长，无机械动部件，可靠性高。

•调制能力强：晶闸管能够实现多种电流波形的调制。

•功率控制精度高：晶闸管能够实现对功率的精确控制。

•体积小：晶闸管体积小，便于集成和安装。

晶闸管在过去几十年里得到了快速发展，随着科技的进步，有望在以下领域实现更多突破：1.新能源–晶闸管在风能、太阳能等新能源的开发和利用中有着广阔的应用前景。

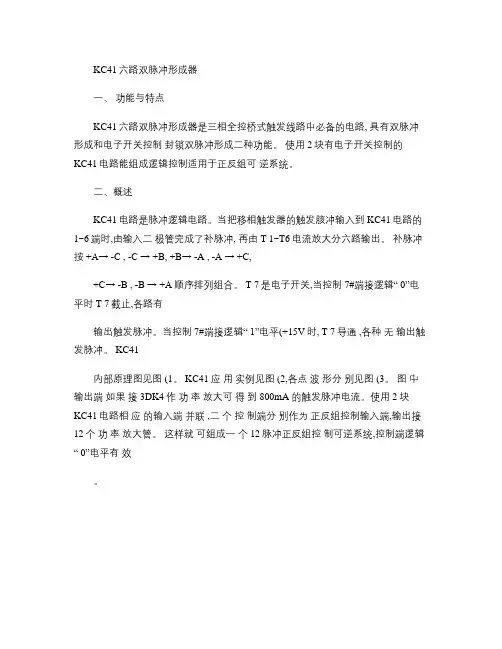

KC41六路双脉冲形成器一、功能与特点KC41六路双脉冲形成器是三相全控桥式触发线路中必备的电路, 具有双脉冲形成和电子开关控制封锁双脉冲形成二种功能。

使用 2块有电子开关控制的KC41电路能组成逻辑控制适用于正反组可逆系统。

二、概述KC41电路是脉冲逻辑电路。

当把移相触发器的触发胲冲输入到 KC41电路的1~6端时,由输入二极管完成了补脉冲, 再由 T 1~T6电流放大分六路输出。

补脉冲按+A→ -C , -C → +B, +B→ -A , -A → +C,+C→ -B , -B → +A顺序排列组合。

T 7是电子开关,当控制 7#端接逻辑“ 0”电平时 T 7截止,各路有输出触发脉冲。

当控制 7#端接逻辑“ 1”电平(+15V时, T 7导通 ,各种无输出触发脉冲。

KC41内部原理图见图 (1。

KC41应用实例见图 (2,各点波形分别见图 (3。

图中输出端如果接 3DK4作功率放大可得到 800mA 的触发脉冲电流。

使用 2块KC41电路相应的输入端并联 ,二个控制端分别作为正反组控制输入端,输出接12个功率放大管。

这样就可组成一个 12脉冲正反组控制可逆系统,控制端逻辑“ 0”电平有效。

图 (1 KC41电路内部原理图三、主要技术数据1、电源电压:直流 +15V, 允许波动±5%(±10%时功能正常2、电源电流:≤ 20mA3、输出脉冲 :3. 1.最大输出能力:20mA (流出脉冲电流3. 2.幅度:≥ 13V4、输入端二极管反压:≥ 18V5、控制端正向电流:≤ 8mA6、封装:KC41电路采用 16脚陶瓷双列直插式封装7.允许使用环境温度:-10℃— +70℃图 (4 外接线路接线图图 (2 KC41电路应用实例图 (3 KC41电路各点波形KC42脉冲列调制形成器一、功能与特点KC42脉冲列调制形成器主要适用于作可控硅三相桥式全控整流电路的脉冲列调制源。

同样也适用于三相半控, 单相全控, 单相半控线路中作脉冲列调制源。

晶闸管移相触发器工作原理
嘿！今天咱们来好好聊聊晶闸管移相触发器的工作原理呀！
哎呀呀，这晶闸管移相触发器，那可是相当重要的东西呢！你知道吗？它在很多电子电路中都发挥着关键作用啊！
咱们先来说说啥是移相？简单来讲，就是改变交流电源的相位角呀！那为啥要移相呢？这是为了控制加到负载上的电压或者电流的大小呀！
晶闸管移相触发器的工作原理其实并不复杂，但是要真正搞明白，还得仔细琢磨琢磨呢！它主要是通过控制触发脉冲的相位来实现对晶闸管导通角的控制。

哇塞，这听起来是不是有点神奇？
比如说，在一个交流周期里，如果触发脉冲来得早，晶闸管导通的时间就长，负载上得到的电压或者电流就大；反之，如果触发脉冲来得晚，晶闸管导通的时间就短，负载上得到的就少啦！
你想想看，要是没有这个移相触发器，那很多电路的控制不就乱套了吗？比如说在调速系统中，要想改变电机的速度，就得靠它来精准控制呀！
这移相触发器里面，通常有各种电路元件，像比较器、放大器、定时器啥的。

它们协同工作，确保触发脉冲在合适的时刻发出。

哎呀呀，这就像是一个精密的小团队，各司其职，共同完成重要的任务呢！
在实际应用中，还得考虑很多因素呢，比如电源的稳定性、负载的特性。

稍有不慎，可能就达不到理想的控制效果啦！
怎么样？是不是对晶闸管移相触发器的工作原理有了更清楚的
认识呀？希望我的讲解能让你一下子就明白这个神奇的东西！。

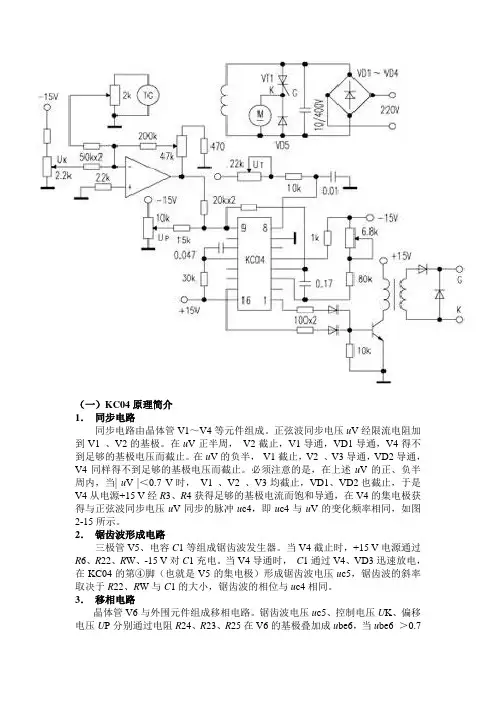

（一）KC04原理简介1．同步电路同步电路由晶体管V1～V4等元件组成。

正弦波同步电压u V经限流电阻加到V1 、V2的基极。

在u V正半周，V2截止，V1导通，VD1导通，V4得不到足够的基极电压而截止。

在u V的负半，V1截止，V2 、V3导通，VD2导通，V4同样得不到足够的基极电压而截止。

必须注意的是，在上述u V的正、负半周内，当| u V |＜0.7 V时，V1 、V2 、V3均截止，VD1、VD2也截止，于是V4从电源+15 V经R3、R4获得足够的基极电流而饱和导通，在V4的集电极获得与正弦波同步电压u V同步的脉冲u c4，即u c4与u V的变化频率相同，如图2-15所示。

2．锯齿波形成电路三极管V5、电容C1等组成锯齿波发生器。

当V4截止时，+15 V电源通过R6、R22、R W、-15 V对C1充电。

当V4导通时，C1通过V4、VD3迅速放电，在KC04的第④脚（也就是V5的集电极）形成锯齿波电压u c5，锯齿波的斜率取决于R22、R W与C1的大小，锯齿波的相位与u c4相同。

3．移相电路晶体管V6与外围元件组成移相电路。

锯齿波电压u c5、控制电压U K、偏移电压U P分别通过电阻R24、R23、R25在V6的基极叠加成u be6，当u be6 ＞0.7V时，V6导通，即u c5＋U P＋U K控制了V6的导通与截止时刻。

由波形图可以看出，锯齿波与ωt轴的交点就是脉冲产生的时刻，如u b6波形所示。

这个交点的左移或右移可由控制电压U K来确定。

当U K增加时，交点左移，脉冲左移，控制角α减小；当U K减小时，交点右移，脉冲也右移，控制角α增大，这样就控制了脉冲的移相。

偏移电压U P的作用是当控制电压U K为零时，可用U P 来确定脉冲的起始位置。

4．脉冲形成电路V7与外围元件组成脉冲形成电路。

当V6截止时，＋15 V电源通过R7、V7的b-e结对C2充电（左正右负），同时V7经R26获得基极电流而导通。

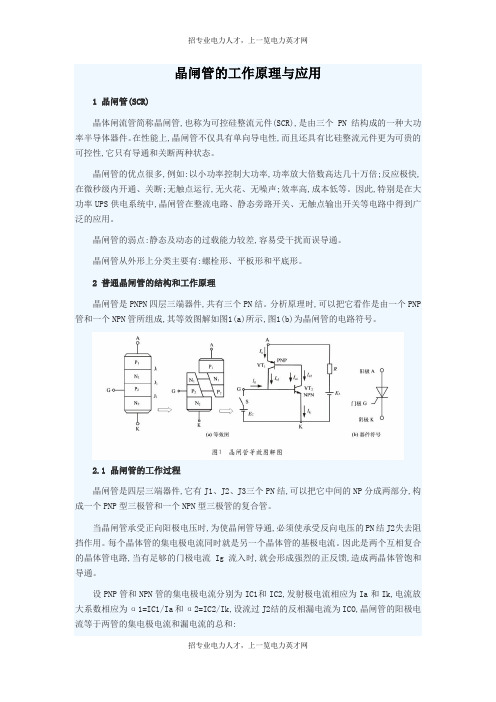

晶闸管的工作原理与应用1 晶闸管(SCR)晶体闸流管简称晶闸管,也称为可控硅整流元件(SCR),是由三个PN结构成的一种大功率半导体器件。

在性能上,晶闸管不仅具有单向导电性,而且还具有比硅整流元件更为可贵的可控性,它只有导通和关断两种状态。

晶闸管的优点很多,例如:以小功率控制大功率,功率放大倍数高达几十万倍;反应极快,在微秒级内开通、关断;无触点运行,无火花、无噪声;效率高,成本低等。

因此,特别是在大功率UPS供电系统中,晶闸管在整流电路、静态旁路开关、无触点输出开关等电路中得到广泛的应用。

晶闸管的弱点:静态及动态的过载能力较差,容易受干扰而误导通。

晶闸管从外形上分类主要有:螺栓形、平板形和平底形。

2 普通晶闸管的结构和工作原理晶闸管是PNPN四层三端器件,共有三个PN结。

分析原理时,可以把它看作是由一个PNP 管和一个NPN管所组成,其等效图解如图1(a)所示,图1(b)为晶闸管的电路符号。

2.1 晶闸管的工作过程晶闸管是四层三端器件,它有J1、J2、J3三个PN结,可以把它中间的NP分成两部分,构成一个PNP型三极管和一个NPN型三极管的复合管。

当晶闸管承受正向阳极电压时,为使晶闸管导通,必须使承受反向电压的PN结J2失去阻挡作用。

每个晶体管的集电极电流同时就是另一个晶体管的基极电流。

因此是两个互相复合的晶体管电路,当有足够的门极电流Ig流入时,就会形成强烈的正反馈,造成两晶体管饱和导通。

设PNP管和NPN管的集电极电流分别为IC1和IC2,发射极电流相应为Ia和Ik,电流放大系数相应为α1=IC1/Ia和α2=IC2/Ik,设流过J2结的反相漏电流为ICO,晶闸管的阳极电流等于两管的集电极电流和漏电流的总和:若门极电流为Ig,则晶闸管阴极电流为:Ik=Ia+Ig。

因此,可以得出晶闸管阳极电流为:硅PNP管和硅NPN管相应的电流放大系数α1和α2随其发射极电流的改变而急剧变化。

当晶闸管承受正向阳极电压,而门极未接受电压的情况下,式(1)中Ig=0,(α1+α2)很小,故晶闸管的阳极电流Ia≈ICO,晶闸管处于正向阻断状态;当晶闸管在正向门极电压下,从门极G流入电流Ig,由于足够大的Ig流经NPN管的发射结,从而提高放大系数α2,产生足够大的集电极电流IC2流过PNP管的发射结,并提高了PNP管的电流放大系数α1,产生更大的集电极电流IC1流经NPN管的发射结,这样强烈的正反馈过程迅速进行。

可控硅移相触发器模块1. 引言可控硅移相触发器模块是一种电子元件，常用于电路中实现交流电压调制、功率控制和开关控制等功能。

本文将详细介绍可控硅移相触发器模块的原理、特点、应用以及相关注意事项。

2. 原理可控硅移相触发器模块是基于可控硅（也称为晶闸管）的工作原理设计的。

可控硅是一种具有双向导通特性的半导体器件，可以在正向偏置条件下导通，并保持导通状态直到电流下降到一个较低的水平。

通过施加一个脉冲信号来触发可控硅的导通，从而实现对交流电压的调制和功率的控制。

3. 特点•高效性：可控硅移相触发器模块具有高效能和低功耗的特点，可以在短时间内完成开关操作，并且不会产生过多热量。

•精确性：通过调整触发脉冲信号的时机和宽度，可以精确地实现对交流电压波形的调制和功率的控制。

•可靠性：可控硅移相触发器模块采用半导体材料制造，具有较长的使用寿命和稳定的性能。

•灵活性：可控硅移相触发器模块可以根据需要进行定制设计，以适应不同应用场景的需求。

4. 应用可控硅移相触发器模块在电力电子领域有着广泛的应用，以下是一些常见的应用场景：4.1 交流电压调制可控硅移相触发器模块可以通过调整触发脉冲信号的时机和宽度，实现对交流电压波形的调制。

这在交流传动系统、变频调速系统等领域中非常常见。

例如，在变频空调中，可控硅移相触发器模块可以实现对交流电压频率和幅值的调节，从而实现空调功率输出的精确控制。

4.2 功率控制可控硅移相触发器模块还可以实现对功率的精确控制。

在一些需要对电气设备进行功率限制或分段供电的场景中，可控硅移相触发器模块可以根据需要，控制电源的输出功率。

例如，在工业电炉中，可控硅移相触发器模块可以实现对电炉功率的精确调节，从而控制加热温度。

4.3 开关控制可控硅移相触发器模块还可以用作开关控制元件。

通过适当地设置触发脉冲信号，可实现对开关的闭合和断开。

这在一些需要对电路进行快速切换和保护的场景中非常有用。

例如，在电压稳定器中，可控硅移相触发器模块可以实现对输出电压的稳定性和保护功能。

KC05、KC06 KC04 KC11 KC785 KC08 KC09 KC41 KC422007-11-22 14:57:06| 分类：电子资料| 标签：|字号大中小订阅KC05、06可控硅移相触发器KC41 辅助电路；为六路双脉冲形成器及脉冲列调制形成器KC42 辅助电路；为六路双脉冲形成器及脉冲列调制形成器KC08 过零型触发器；并具有自生直流电源KC09 应用于单相、三相全控桥式供电装置中作双路脉冲移相触发，二路相位差180度的移相脉冲可以方便地构成全控桥式触发线路。

KC785可以与西德TCA785直接互换KC05 应用于双向或二只反向并联可控硅线路的交流相位控制；半控或全控桥式线路的相位控制。

KC06具有自生直流电源KC06 应用于双向或二只反向并联可控硅线路的交流相位控制；半控或全控桥式线路的相位控制。

KC06具有自生直流电源KC11 应用于单路半控脉冲移相触发；应用于单相、三相半控桥式供电装置KC04 应用于单相、三相全控桥式供电装置中作双路脉冲移相触发，二路相位差180度的移相脉冲可以方便地构成全控桥式触发线路。

KC785可以与西德TCA785直接互换KC785 应用于单相、三相全控桥式供电装置中作双路脉冲移相触发，二路相位差180度的移相脉冲可以方便地构成全控桥式触发线路。

KC785可以与西德TCA785直接互换KC05：适用于双向可控硅或二只反向并联可控硅线路的交流相位控制；移相范围宽，控制方式简单，易于集中控制，有失交保护，输出电流大等优点。

是交流调光、调压的理想电路。

KC05电路应用实例主要技术数据：1、电源电压：直流+15V 波动±5%（±10%时有功能）2、电源电流：≤12mA3、同步电压：≥10V（有效值）4、移相范围：≥170°5、移相输入端偏置电流：≤10μA6、输出脉冲宽度：100µS——2mS（改变脉宽电容）7、输出脉冲幅度:≥13V(1KΩ负载)8、最大输出能力:200mA(吸入脉冲电流)9、输出管反压：BVceo ≥18V10、正负半周脉冲相位不均衡度：≤±3°11、使用环境温度:-10℃——+70℃KC06：适用于双向可控硅或二只反向并联可控硅线路的交流相位控制；移相范围宽，控制方式简单，易于集中控制，有失交保护，输出电流大等优点。

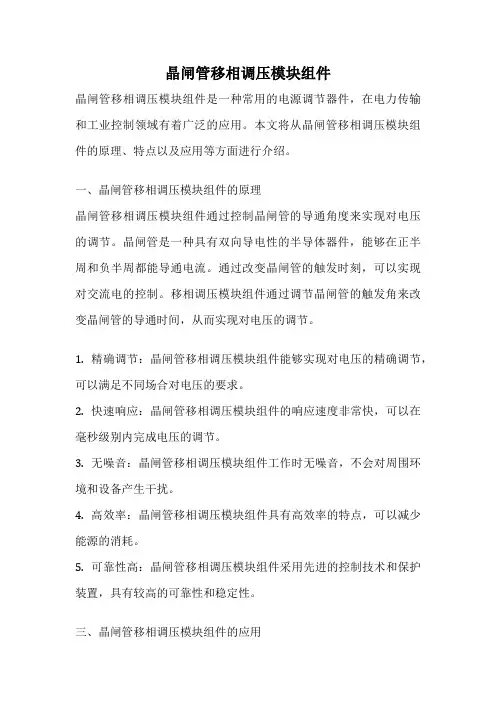

晶闸管移相调压模块组件晶闸管移相调压模块组件是一种常用的电源调节器件，在电力传输和工业控制领域有着广泛的应用。

本文将从晶闸管移相调压模块组件的原理、特点以及应用等方面进行介绍。

一、晶闸管移相调压模块组件的原理晶闸管移相调压模块组件通过控制晶闸管的导通角度来实现对电压的调节。

晶闸管是一种具有双向导电性的半导体器件，能够在正半周和负半周都能导通电流。

通过改变晶闸管的触发时刻，可以实现对交流电的控制。

移相调压模块组件通过调节晶闸管的触发角来改变晶闸管的导通时间，从而实现对电压的调节。

1. 精确调节：晶闸管移相调压模块组件能够实现对电压的精确调节，可以满足不同场合对电压的要求。

2. 快速响应：晶闸管移相调压模块组件的响应速度非常快，可以在毫秒级别内完成电压的调节。

3. 无噪音：晶闸管移相调压模块组件工作时无噪音，不会对周围环境和设备产生干扰。

4. 高效率：晶闸管移相调压模块组件具有高效率的特点，可以减少能源的消耗。

5. 可靠性高：晶闸管移相调压模块组件采用先进的控制技术和保护装置，具有较高的可靠性和稳定性。

三、晶闸管移相调压模块组件的应用1. 电力传输：晶闸管移相调压模块组件在电力传输中常用于调节交流电的电压，确保电力传输的稳定性和安全性。

2. 工业控制：晶闸管移相调压模块组件可以用于工业控制系统中，对电压进行精确调节，满足不同设备的工作要求。

3. 照明设备：晶闸管移相调压模块组件可以用于照明设备中，调节光源的亮度，实现节能和环保的目的。

4. 家电产品：晶闸管移相调压模块组件可以应用于家电产品中，如电视、冰箱等，通过调节电压，实现对设备的控制和保护。

5. 高速列车：晶闸管移相调压模块组件可以应用于高速列车的牵引系统中，实现对电机的调速和控制。

总结：晶闸管移相调压模块组件作为一种常用的电源调节器件，具有精确调节、快速响应、无噪音、高效率和可靠性高等特点。

它在电力传输和工业控制等领域有着广泛的应用。

通过对晶闸管的导通角度的控制，可以实现对电压的精确调节，满足不同场合对电压的要求。

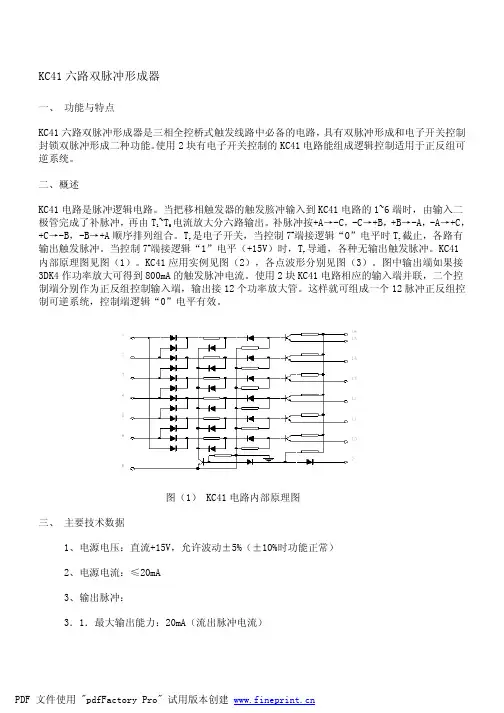

KC41六路双脉冲形成器一、功能与特点KC41六路双脉冲形成器是三相全控桥式触发线路中必备的电路，具有双脉冲形成和电子开关控制封锁双脉冲形成二种功能。

使用2块有电子开关控制的KC41电路能组成逻辑控制适用于正反组可逆系统。

二、概述KC41电路是脉冲逻辑电路。

当把移相触发器的触发胲冲输入到KC41电路的1~6端时，由输入二极管完成了补脉冲，再由T 1~T 6电流放大分六路输出。

补脉冲按+A →-C ，-C →+B ，+B →-A ，-A →+C ，+C →-B ，-B →+A 顺序排列组合。

T 7是电子开关，当控制7#端接逻辑“0”电平时T 7截止，各路有输出触发脉冲。

当控制7#端接逻辑“1”电平（+15V ）时，T 7导通，各种无输出触发脉冲。

KC41内部原理图见图（1）。

KC41应用实例见图（2），各点波形分别见图（3）。

图中输出端如果接3DK4作功率放大可得到800mA 的触发脉冲电流。

使用2块KC41电路相应的输入端并联，二个控制端分别作为正反组控制输入端，输出接12个功率放大管。

这样就可组成一个12脉冲正反组控制可逆系统，控制端逻辑“0”电平有效。

图（1）KC41电路内部原理图三、主要技术数据1、电源电压：直流+15V ，允许波动±5%（±10%时功能正常）2、电源电流：≤20mA3、输出脉冲：3．1．最大输出能力：20mA （流出脉冲电流）3．2．幅度：≥13V4、输入端二极管反压：≥18V5、控制端正向电流：≤8mA6、封装：KC41电路采用16脚陶瓷双列直插式封装7．允许使用环境温度：-10℃—+70℃图（4）外接线路接线图图（2）KC41电路应用实例图（3）KC41电路各点波形KC42脉冲列调制形成器一、功能与特点KC42脉冲列调制形成器主要适用于作可控硅三相桥式全控整流电路的脉冲列调制源。

同样也适用于三相半控，单相全控，单相半控线路中作脉冲列调制源。

电路具有脉冲占空比可调性好，频率调节范围宽，触发脉冲上升沿可与调制信号同步等优点。
