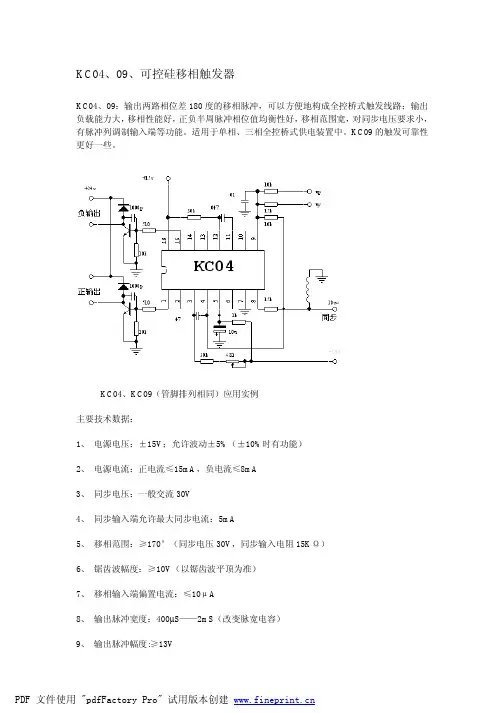

KC04、09、可控硅移相触发器
KC04、09：输出两路相位差180度的移相脉冲，可以方便地构成全控桥式触发线路；输出负载能力大，移相性能好，正负半周脉冲相位值均衡性好，移相范围宽，对同步电压要求小，有脉冲列调制输入端等功能。
适用于单相、三相全控桥式供电装置中。
KC09的触发可靠性更好一些。
KC04、KC09（管脚排列相同）应用实例
主要技术数据：
1、电源电压：±15V；允许波动±5%（±10%时有功能）
2、电源电流：正电流≤15mA，负电流≤8mA
3、同步电压：一般交流30V
4、同步输入端允许最大同步电流：5mA
5、移相范围：≥170°（同步电压30V，同步输入电阻15KΩ）
6、锯齿波幅度：≥10V（以锯齿波平顶为准）
7、移相输入端偏置电流：≤10μA
8、输出脉冲宽度：400µS——2mS（改变脉宽电容）
9、输出脉冲幅度:≥13V
10、最大输出能力:100mA(流出脉冲电流)
11、输出管反压：BVceo≥18V
12、正负半周脉冲相位不均衡度：≤±3°
13、使用环境温度:-10℃——+70℃。
过零触发双硅输出光耦-MOC3061的应用
晶闸管的触发方式有移相触发和过零触发两种。
常用的触发电路与主回路之间由于有电的联系，易受电网电压的波动和电源波形畸变的影响，为解决同步问题，往往又使电路较为复杂。
MOTOROLA公司生产的MOC3021-3081器件可以很好地解决这些问题。
该器件用于触发晶闸管，具有价格低廉、触发电路简单可靠的特点。
下面以MOC3061为例介绍其工作原理和应用。
一、内部结构及主要性能参数
二、应用电路
图中恒流充电电容器C4及单结晶体管VT11组成锯齿波发生器，以单运放IC4作比较器，将来自手动设定器或控温仪表的0-8V（可由0-10mA转换而来）控制信号与锯齿波电压比较。
在西那电压高于锯齿波电压时，IC4输出为低电平，驱动
MOC3061（三相触发时为3个输入端串联）的输入LED工作。
三相电压按A、B、C相序，则线UAB、UBC、UCA、每隔60°顺序过零。
当LED电流作用时，在三相中线电压先过零的任意两相将同时触发导通（如UAB先过零，则A、B相先触发导通）。
第三相（C相）将在与其相序最近的A相电压等于其相电压（UCA=0）时导通。
这就保证了无论负载是星形接法还是三角形接法，都是零电流出发导通。
当LED电流为零时，三相中的任意之间的电流降到保持电流以下时，这两相将截止，剩下的一相也将在同一时刻截止。

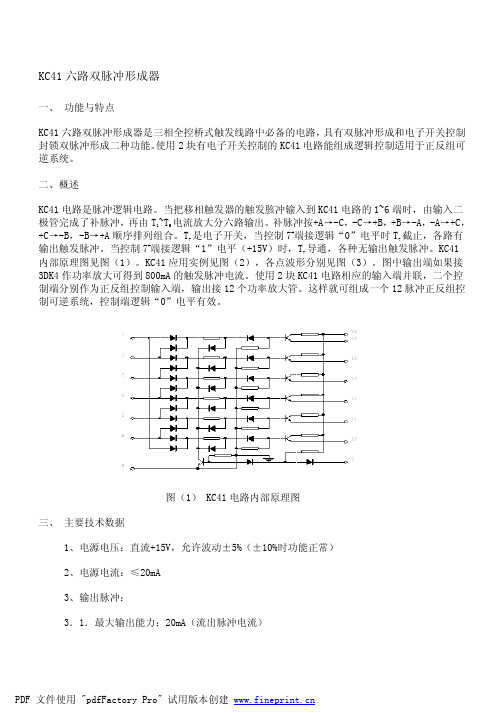

KC41六路双脉冲形成器一、功能与特点KC41六路双脉冲形成器是三相全控桥式触发线路中必备的电路，具有双脉冲形成和电子开关控制封锁双脉冲形成二种功能。
使用2块有电子开关控制的KC41电路能组成逻辑控制适用于正反组可逆系统。
二、概述KC41电路是脉冲逻辑电路。
当把移相触发器的触发胲冲输入到KC41电路的1~6端时，由输入二极管完成了补脉冲，再由T 1~T 6电流放大分六路输出。
补脉冲按+A →-C ，-C →+B ，+B →-A ，-A →+C ，+C →-B ，-B →+A 顺序排列组合。
T 7是电子开关，当控制7#端接逻辑“0”电平时T 7截止，各路有输出触发脉冲。
当控制7#端接逻辑“1”电平（+15V ）时，T 7导通，各种无输出触发脉冲。
KC41内部原理图见图（1）。
KC41应用实例见图（2），各点波形分别见图（3）。
图中输出端如果接3DK4作功率放大可得到800mA 的触发脉冲电流。
使用2块KC41电路相应的输入端并联，二个控制端分别作为正反组控制输入端，输出接12个功率放大管。
这样就可组成一个12脉冲正反组控制可逆系统，控制端逻辑“0”电平有效。
图（1）KC41电路内部原理图三、主要技术数据1、电源电压：直流+15V ，允许波动±5%（±10%时功能正常）2、电源电流：≤20mA3、输出脉冲：3．1．最大输出能力：20mA （流出脉冲电流）3．2．幅度：≥13V4、输入端二极管反压：≥18V5、控制端正向电流：≤8mA6、封装：KC41电路采用16脚陶瓷双列直插式封装7．允许使用环境温度：-10℃—+70℃图（4）外接线路接线图图（2）KC41电路应用实例图（3）KC41电路各点波形KC42脉冲列调制形成器一、功能与特点KC42脉冲列调制形成器主要适用于作可控硅三相桥式全控整流电路的脉冲列调制源。
同样也适用于三相半控，单相全控，单相半控线路中作脉冲列调制源。
电路具有脉冲占空比可调性好，频率调节范围宽，触发脉冲上升沿可与调制信号同步等优点。
晶闸管的门极触发电路
图3 锯齿波同步触发电路共包括五个环节，分别为：锯齿波形成环节、脉冲移相环节、脉冲形成及放大环节、强触发脉冲形成环节、双脉冲形成环节。
锯齿波形成环节是通过一个恒流源电路对电容进行恒流充电，从而形成锯齿波同步信号的上升沿，其下降沿是电容通过一小电阻放电而形成的。
锯齿波的宽度由电路参数打算，其频率则与电源电压频率相同。
脉冲移相环节是将锯齿波同步电压、偏移电压及掌握电压进行叠加，其过零点打算触发脉冲的起始时刻。
若偏移电压不变时，转变直流掌握电压可以使脉冲移相。
在这里加入偏移电压的目的，是使掌握电压为零时主电路的整流输出电压为零。
脉冲形成与放大环节的作用与正弦波触发电路基本相同。
强触发脉冲形成环节是通过一个单独的沟通电源整流后，得到50V的直流电压，在触发脉冲的起始时刻该电压通过脉冲变压器加到晶闸管的门极上，从而形成强触发脉冲。
触发电路各点电压波形如图4所示。
图4 双脉冲产生环节是依据三相全控桥式整流电路的特别要求，触发电路输出两个间隔为60°的双脉冲。
产生双脉冲的方法有两种，一种是外双脉冲方法，另一种是内双脉冲方法。
在此触发电路中采纳的是内双脉冲的方法，即每个触发单元一个周期内产生两个间隔为60°的双脉冲，只供应一个桥臂的晶闸管，这种电路虽然比较简单，但输
出功率可以削减。
移相触发专用集成电路移相触发器是一种常见的数字电路，它能够将输入信号的相位移动一定的角度。
移相触发器常常用于控制感应电动机、相位控制电路、音频振荡器和LF放大器等领域。
为了更好地实现移相触发，专门研发了移相触发专用集成电路，具有快速、高精度、可靠性高等优点，下面将具体介绍。
一. 移相原理所谓移相，是指将输入信号的相位偏移一定的角度。
移相原理可以通过振荡电路实现，使其在给定频率上产生一个相位差，该相位差可以由改变振荡器的频率和某个电感（电容）的值来实现，具体原理和实现方法可以参考振荡器的相关知识。
然而，由于各种因素影响到产生的移相角度，同时在实际应用中移相需求也十分广泛，因此研究移相触发模块就显得十分重要。
二. 移相触发原理移相触发器是一种数字电路，它可以产生正弦波，控制正弦波的相位，同时可以分频器件实现分频，以产生不同的频率信号。
具体来说，可以在一个振荡电路中添加多个移相电路，实现将振荡器输出的正弦波不断相位移动的过程。
其中，各个移相器的输出信号，可以实现彼此共振，形成一个更加平稳的相位移动信号，同时，根据移相器的移相角，相应的可以控制电路产生出不同的相位，完成起相位的显著移动。
三. 移相触发专用集成电路的应用移相触发专用集成电路可以广泛应用于频率调制、电源分类、电流压控制、本振阻容抗自动调谐等领域。
在具体应用中，通过集成电路实现了精密的移相触发控制，实现了高效的信号控制、传输、接收和处理。
此外，随着科技的不断发展，移相触发专用集成电路在精密仪器、化学分析仪器、自动控制系统、生产自动化等领域中也得到广泛的应用。
总之，移相触发器技术的引进和发展，在工业和科学研究的各个领域都有着广泛的应用，为我们带来了便利和发展机会。
移相触发专用集成电路的广泛应用也必将推动数码产品、数控设备等领域的发展。

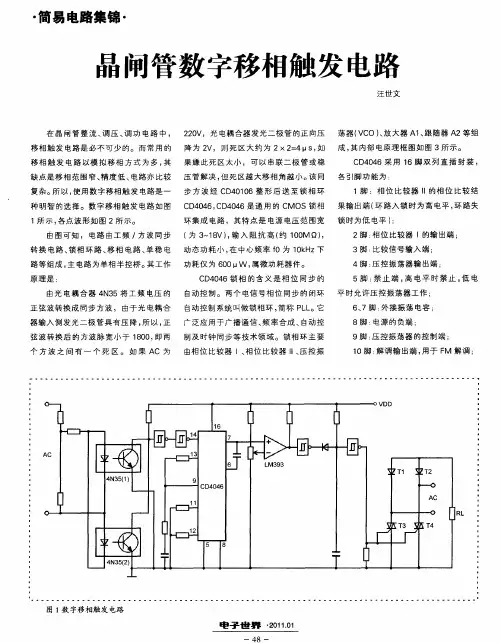

晶闸管移相触发电路工作原理A phase control circuit, also known as a thyristor move phase trigger circuit, is widely used in various applications such as voltage regulation, power control, and motor speed control. This circuit works by controlling the firing angle of the thyristor to regulate the power delivered to the load. It is an important component in power electronics due to its ability to control the output voltage and current with precision.晶闸管移相触发电路是一种广泛应用于电压调节、功率控制和电机调速等各种领域的电路。
该电路通过控制晶闸管的导通角来调节供给负载的功率。
由于其能够精确控制输出电压和电流，它在功率电子学中扮演着重要角色。
The working principle of a thyristor phase control circuit is based on the concept of phase angle control. By adjusting the firing angle of the thyristor, the circuit can regulate the average voltage and power delivered to the load. This allows for the precise control of the output waveform, making it suitable for applications where variable power levels are required.晶闸管移相触发电路的工作原理基于相角控制的概念。

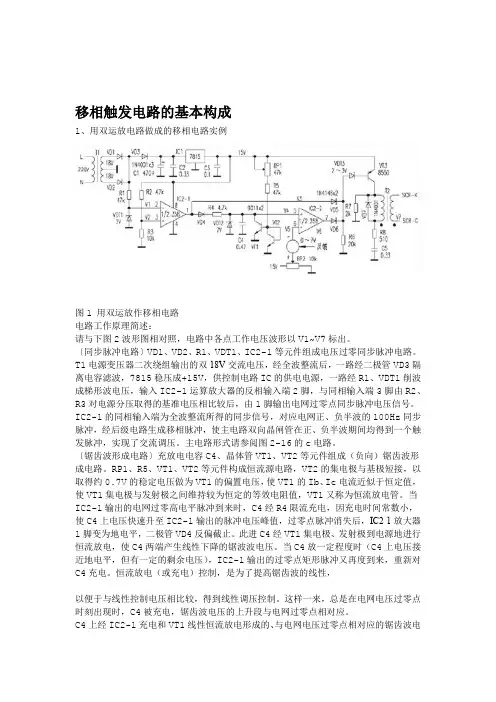

移相触发电路的基本构成1、用双运放电路做成的移相电路实例图1 用双运放作移相电路电路工作原理简述：请与下图2波形图相对照，电路中各点工作电压波形以V1~V7标出。
〔同步脉冲电路〕VD1、VD2、R1、VDT1、IC2-1等元件组成电压过零同步脉冲电路。
T1电源变压器二次绕组输出的双18V交流电压，经全波整流后，一路经二极管VD3隔离电容滤波，7815稳压成+15V，供控制电路IC的供电电源，一路经R1、VDT1削波成梯形波电压，输入IC2-1运算放大器的反相输入端2脚，与同相输入端3脚由R2、R3对电源分压取得的基准电压相比较后，由1脚输出电网过零点同步脉冲电压信号。
IC2-1的同相输入端为全波整流所得的同步信号，对应电网正、负半波的100Hz同步脉冲，经后级电路生成移相脉冲，使主电路双向晶闸管在正、负半波期间均得到一个触发脉冲，实现了交流调压。
主电路形式请参阅图2-16的c电路。
〔锯齿波形成电路〕充放电电容C4、晶体管VT1、VT2等元件组成（负向）锯齿波形成电路。
RP1、R5、VT1、VT2等元件构成恒流源电路，VT2的集电极与基极短接，以取得约0.7V的稳定电压做为VT1的偏置电压，使VT1的Ib、Ic电流近似于恒定值，使VT1集电极与发射极之间维持较为恒定的等效电阻值，VT1又称为恒流放电管。
当IC2-1输出的电网过零高电平脉冲到来时，C4经R4限流充电，因充电时间常数小，使C4上电压快速升至IC2-1输出的脉冲电压峰值，过零点脉冲消失后，IC2-1放大器1脚变为地电平，二极管VD4反偏截止。
此进C4经VT1集电极、发射极到电源地进行恒流放电，使C4两端产生线性下降的锯波波电压。
当C4放一定程度时（C4上电压接近地电平，但有一定的剩余电压），IC2-1输出的过零点矩形脉冲又再度到来，重新对C4充电。
恒流放电（或充电）控制，是为了提高锯齿波的线性，以便于与线性控制电压相比较，得到线性调压控制。
