功放维修图解

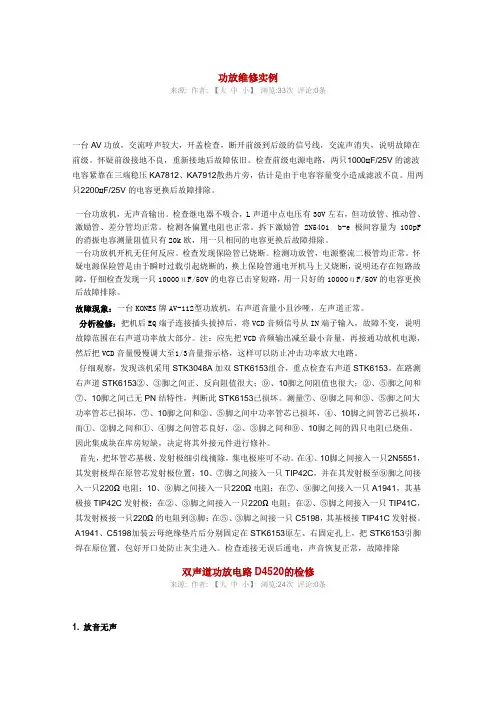

功放维修实例来源: 作者: 【大中小】浏览:33次评论:0条一台AV功放，交流哼声较大，开盖检查，断开前级到后级的信号线，交流声消失，说明故障在前级。

怀疑前级接地不良，重新接地后故障依旧。

检查前级电源电路，两只1000цF/25V的滤波电容紧靠在三端稳压KA7812、KA7912散热片旁，估计是由于电容容量变小造成滤波不良。

用两只2200цF/25V的电容更换后故障排除。

一台功放机，无声音输出。

检查继电器不吸合，L声道中点电压有30V左右，但功放管、推动管、激励管、差分管均正常。

检测各偏置电阻也正常。

拆下激励管2N5401 b-e极间容量为100pF 的消振电容测量阻值只有20k欧，用一只相同的电容更换后故障排除。

一台功放机开机无任何反应。

检查发现保险管已烧断。

检测功放管，电源整流二极管均正常。

怀疑电源保险管是由于瞬时过载引起烧断的，换上保险管通电开机马上又烧断，说明还存在短路故障，仔细检查发现一只10000цF/50V的电容已击穿短路，用一只好的10000цF/50V的电容更换后故障排除。

故障现象：一台KONES牌AV-112型功放机，右声道音量小且沙哑，左声道正常。

分析检修：把机后EQ端子连接插头拔掉后，将VCD音频信号从IN端子输入，故障不变，说明故障范围在右声道功率放大部分。

注：应先把VCD音频输出减至最小音量，再接通功放机电源，然后把VCD音量慢慢调大至1/3音量指示格，这样可以防止冲击功率放大电路。

仔细观察，发现该机采用STK3048A加双STK6153组合，重点检查右声道STK6153。

在路测右声道STK6153②、③脚之间正、反向阻值很大；⑨、10脚之间阻值也很大；②、⑤脚之间和⑦、10脚之间已无PN结特性，判断此STK6153已损坏。

测量⑦、⑨脚之间和③、⑤脚之间大功率管芯已损坏，⑦、10脚之间和②、⑤脚之间中功率管芯已损坏，④、10脚之间管芯已损坏，而①、②脚之间和①、④脚之间管芯良好，②、③脚之间和⑨、10脚之间的四只电阻已烧焦。

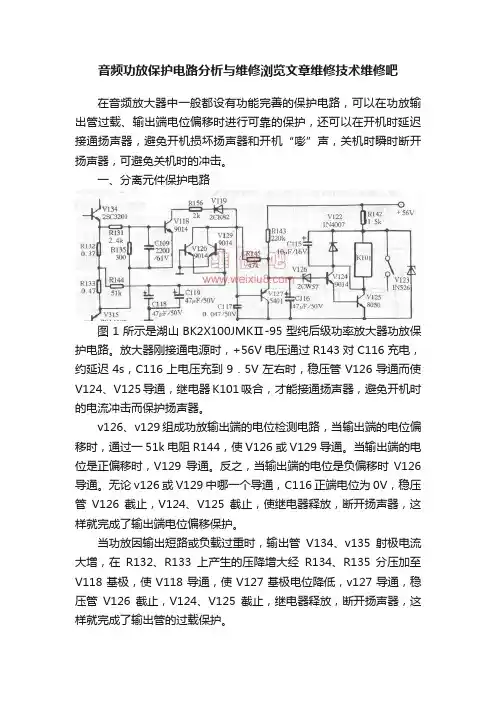

音频功放保护电路分析与维修浏览文章维修技术维修吧在音频放大器中一般都设有功能完善的保护电路，可以在功放输出管过载、输出端电位偏移时进行可靠的保护，还可以在开机时延迟接通扬声器，避免开机损坏扬声器和开机“嘭”声，关机时瞬时断开扬声器，可避免关机时的冲击。

一、分离元件保护电路图1所示是湖山BK2X100JMKⅡ-95型纯后级功率放大器功放保护电路。

放大器刚接通电源时，+56V电压通过R143对C116充电，约延迟4s，C116上电压充到9．5V左右时，稳压管V126导通而使V124、V125导通，继电器K101吸合，才能接通扬声器，避免开机时的电流冲击而保护扬声器。

v126、v129组成功放输出端的电位检测电路，当输出端的电位偏移时，通过一51k电阻R144，使V126或V129导通。

当输出端的电位是正偏移时，V129导通。

反之，当输出端的电位是负偏移时V126导通。

无论v126或V129中哪一个导通，C116正端电位为0V，稳压管V126截止，V124、V125截止，使继电器释放，断开扬声器，这样就完成了输出端电位偏移保护。

当功放因输出短路或负载过重时，输出管V134、v135射极电流大增，在R132、R133上产生的压降增大经R134、R135分压加至V118基极，使V118导通，使V127基极电位降低，v127导通，稳压管V126截止，V124、V125截止，继电器释放，断开扬声器，这样就完成了输出管的过载保护。

二、uPC1237保护电路图2所示是天逸AD-5100A型AV放大器功放保护电路。

J1、J2为接在功放输出端的继电器。

刚开机时，+56V电压经R57、R58对c29充电，几秒后，当C29充电到一定电压时，IC2(uPC1237)⑥脚内的开关电路接通，输出低电平，使J1、J2吸合，接通扬声器，实现开机延时保护功能。

当功放输出端直流电压因某种原因发生偏移，使IC2 2脚电压超过+0．7V，或低于-0．23V时，⑥脚内开关电路截止，输出高电平，使J1、J2释放，断开扬声器，实现功放输出端的直流电压偏移保护。

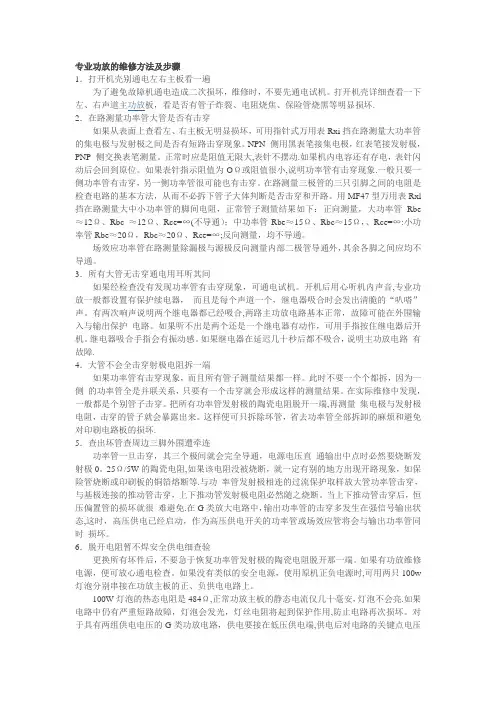

专业功放的维修方法及步骤1．打开机壳别通电左右主板看一遍为了避免故障机通电造成二次损坏，维修时，不要先通电试机。

打开机壳详细查看一下左、右声道主功放板，看是否有管子炸裂、电阻烧焦、保险管烧黑等明显损坏.2．在路测量功率管大管是否有击穿如果从表面上查看左、右主板无明显损坏，可用指针式万用表Rxi挡在路测量大功率管的集电极与发射极之间是否有短路击穿现象。

NPN -侧用黑表笔接集电极，红表笔接发射极，PNP -侧交换表笔测量。

正常时应是阻值无限大,表针不摆动.如果机内电容还有存电，表针闪动后会回到原位。

如果表针指示阻值为OΩ或阻值很小,说明功率管有击穿现象.一般只要一侧功率管有击穿，另一侧功率管很可能也有击穿。

在路测量三极管的三只引脚之间的电阻是检查电路的基本方法，从而不必拆下管子大体判断是否击穿和开路。

用MF47型万用表Rxl 挡在路测量大中小功率管的脚间电阻，正常管子测量结果如下：正向测量，大功率管Rbe ≈12Ω、Rbc ≈12Ω、Rce=∞(不导通）；中功率管Rbe≈15Ω、Rbc≈15Ω，、Rce=∞:小功率管Rbe≈20Ω，Rbc≈20Ω、Rce=∞;反向测量，均不导通。

场效应功率管在路测量除漏极与源极反向测量内部二极管导通外，其余各脚之间应均不导通。

3．所有大管无击穿通电用耳听其间如果经检查没有发现功率管有击穿现象，可通电试机。

开机后用心听机内声音,专业功放一般都设置有保护续电器，而且是每个声道一个，继电器吸合时会发出清脆的“叭嗒”声。

有两次响声说明两个继电器都已经吸合,两路主功放电路基本正常，故障可能在外围输入与输出保护电路。

如果听不出是两个还是一个继电器有动作，可用手指按住继电器后开机。

继电器吸合手指会有振动感。

如果继电器在延迟几十秒后都不吸合，说明主功放电路有故障.4．大管不会全击穿射极电阻拆一端如果功率管有击穿现象，而且所有管子测量结果都一样。

此时不要一个个都拆，因为一侧的功率管全是并联关系，只要有一个击穿就会形成这样的测量结果。

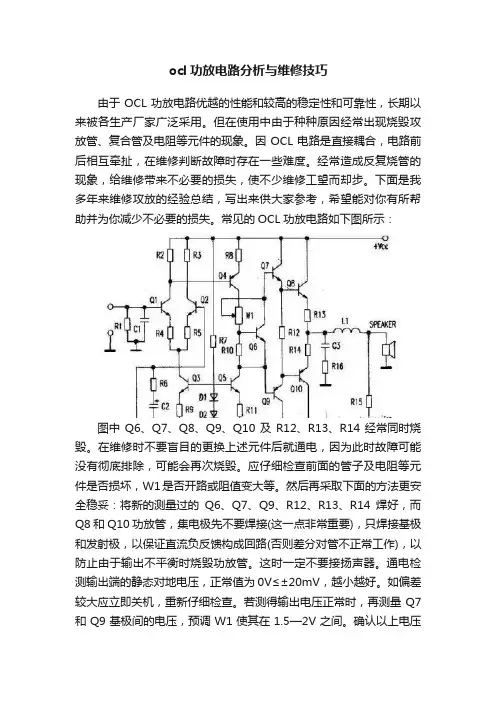

ocl功放电路分析与维修技巧由于OCL功放电路优越的性能和较高的稳定性和可靠性，长期以来被各生产厂家广泛采用。

但在使用中由于种种原因经常出现烧毁攻放管、复合管及电阻等元件的现象。

因OCL电路是直接耦合，电路前后相互牵扯，在维修判断故障时存在一些难度。

经常造成反复烧管的现象，给维修带来不必要的损失，使不少维修工望而却步。

下面是我多年来维修攻放的经验总结，写出来供大家参考，希望能对你有所帮助并为你减少不必要的损失。

常见的OCL功放电路如下图所示：图中Q6、Q7、Q8、Q9、Q10及R12、R13、R14经常同时烧毁。

在维修时不要盲目的更换上述元件后就通电，因为此时故障可能没有彻底排除，可能会再次烧毁。

应仔细检查前面的管子及电阻等元件是否损坏，W1是否开路或阻值变大等。

然后再采取下面的方法更安全稳妥：将新的测量过的Q6、Q7、Q9、R12、R13、R14焊好，而Q8和Q10功放管，集电极先不要焊接(这一点非常重要)，只焊接基极和发射极，以保证直流负反馈构成回路(否则差分对管不正常工作)，以防止由于输出不平衡时烧毁功放管。

这时一定不要接扬声器。

通电检测输出端的静态对地电压，正常值为0V≤±20mV，越小越好。

如偏差较大应立即关机，重新仔细检查。

若测得输出电压正常时，再测量Q7和Q9基极间的电压，预调W1使其在1.5—2V之间。

确认以上电压全都符合要求，再将Q7、Q9的集电极焊好，电调整W1测量功放电路部分的总电流应为25～30mA(或功率管集电极电流～20mA)。

即可接上扬声器试机(注意在接扬声器前要仔细检查其好坏，以免再次烧毁)。

另外，如果输出端的静态电压偏差大于50mV时，要重点检查Q1、Q2是否配对(两管放大系数应基本相等，误差要小于5%)，R4、R5是否变值，重新配对和更换电阻后可排除故障。

有些功放经常莫名其妙的烧毁，几次修复都用不了多长时间。

其原因大多是印刷电路布线不合理，电源线没有按照由后向前的原则布线，使电路在大音量输出时产生寄生振荡，严重时就会烧毁攻放。

数字调制中波发射机缓冲放大器故障维修图解（一）故障关联分析缓冲放大器用于将激励器送来的方波信号转换为正弦波信号，并放大到约23 V p-p 左右，输出电平可在预推动级功放模块的场效应管栅极测试，该级的供电电压为30VDC （非稳压电源），有的机型该电压是可调的，改变供电电压，可改变 其输出电平幅度。

工作原理请参看7.7.7缓冲放大板图解，当缓冲放大器故障时，其输出的激励电平将中断或过低，显示板上的缓冲放大器检测电路会给出“缓冲放大器故障”红灯显示，同时将造成推动级输出激励电平中断或过低，引起欠激励故障保护。

（二）故障检修检修缓冲放大故障最好是在需要的时候用一块备用板代替，以确定缓冲放大故障是放大板问题还是其它方面的原因。

1. 缓冲放大板（A16）故障当用备份板代替后，发射机可以长时间稳定工作，即确定缓冲放大板本身有故障，检查缓冲放大板上保险丝F3（1A ）是否熔断，保险管座是否有氧化接触DS1DS2电源保险损坏指示F1 F2预推动电源60V 保险DS3 电源保险损坏指示 F3缓冲放大器30V 电源30保险N1 第一级射频放大，为CMOS 驱动集成块,将TTF 电平转化为MOS 方波电平信号并进行放大V1V2第二级射频放大，输入输出均为方波信号，通过耦合网络C2、R5、L1、T1提供射频激励信号到V3、V4V3 V4 MOSFET 功率管，第三级射频放大，放大后得到23Vp-p 近似正弦波的射频驱动信号，经输出网络和插件X1-5、X1-6输出到功率合成母板（A14）VD5 15V 稳压二极管，给第一、第二级射频放大器提供电源VD3 VD4双向齐纳二极管用用于保护V3、V4的栅极，不至于因为栅极电压太小而损坏图7.7.7 A16 缓冲放大器电路板图解不良的情况，更换保险后再试机，如果保险立即烧断或者工作一段时间烧坏，说明有受热烧坏短路的器件，查找板上损坏和短路的器件，可以直接测量板上V1、V2、V3、V4、VD1、VD2、VD3、VD4、VD5及A1等器件的阻值，根据阻值进行判断，特别要注意测量过度发热的原件，因为与上述器件并联的有小阻值电阻和线圈，测量以上器件时，最好断开测量脚，避免在线测量时阻值不准而误判。

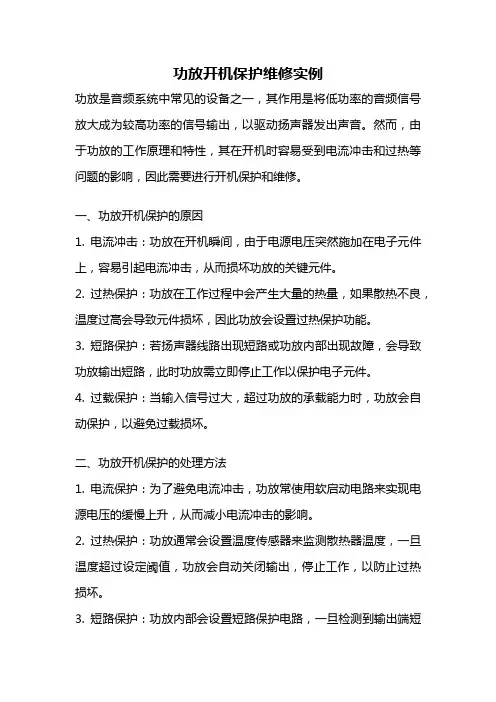

功放开机保护维修实例功放是音频系统中常见的设备之一，其作用是将低功率的音频信号放大成为较高功率的信号输出，以驱动扬声器发出声音。

然而，由于功放的工作原理和特性，其在开机时容易受到电流冲击和过热等问题的影响，因此需要进行开机保护和维修。

一、功放开机保护的原因1. 电流冲击：功放在开机瞬间，由于电源电压突然施加在电子元件上，容易引起电流冲击，从而损坏功放的关键元件。

2. 过热保护：功放在工作过程中会产生大量的热量，如果散热不良，温度过高会导致元件损坏，因此功放会设置过热保护功能。

3. 短路保护：若扬声器线路出现短路或功放内部出现故障，会导致功放输出短路，此时功放需立即停止工作以保护电子元件。

4. 过载保护：当输入信号过大，超过功放的承载能力时，功放会自动保护，以避免过载损坏。

二、功放开机保护的处理方法1. 电流保护：为了避免电流冲击，功放常使用软启动电路来实现电源电压的缓慢上升，从而减小电流冲击的影响。

2. 过热保护：功放通常会设置温度传感器来监测散热器温度，一旦温度超过设定阈值，功放会自动关闭输出，停止工作，以防止过热损坏。

3. 短路保护：功放内部会设置短路保护电路，一旦检测到输出端短路，功放会立即切断电源，以保护电子元件。

4. 过载保护：功放通常会设置过载保护电路，一旦检测到输入信号过大，功放会自动降低输出功率或直接切断电源，以避免过载损坏。

三、功放开机保护的维修实例以下是一种功放开机保护维修实例，用以解决功放开机后无声音输出的问题。

1. 检查功放的电源线路是否连接正常，检查电源开关是否打开，并确保电源线路无故障。

2. 检查扬声器线路是否连接正常，检查扬声器是否损坏或线路是否短路，若有问题需进行修复或更换。

3. 检查输入信号线路是否连接正常，检查音源设备是否正常工作，若有问题需进行修复或更换。

4. 检查功放的保护电路是否触发，可以通过检查保护电路元件（如保险丝）是否损坏来判断，若有问题需进行修复或更换。

安桥TX-SR502功放维修输出无声音
故障现象：
开机有显示，接入信号后怎么操作也没有声音。

但是操作中发现一个奇怪现象，不管A/B通道哪个接通，开机后如果不按其中一个，解码方式都选择不了。

随便按一下A/B，解码模式就可以选。

维修过程：
这个现象看起来有点像程序错乱，首先检查电路板外观，没有发现破损、腐蚀等等现象。

测量各工作电压无异常。

测量CPU外接晶振工作正常，工作电压也有。

接入模拟信号，测量信号有进入转换芯片Q301，解码输出的六声道信号没有，说明问题在这张集成的解码板上。

由于集成度高，给维修工作带来了不小的困难。

首先找到电路图，理清楚整机的信号流程，Q301是一个切换电路BD3817KS，直接送入各路模拟信号和数字解码出来的信号，切换后一路输出到Q800(AK4588VQ)作为模拟环绕的信号源，一路输出到后级接口。

4588一方面接收了模拟信号将其转换为模拟环绕声返回到3817，另一方面接收Q701(IC42S494003CQ-Z)解码出来的数字信号。

通电后手模发现4588比较发热，因为有现货比较方便，于是代换了4588，试机故障不变，说明没有问题。

继续查看电路图，最终各种信号的RL圴应从3817的68/70脚输出，而送往4588的RL信号是从3817的31/32脚输出到4588的51/52脚。

测量31/32脚有输出，而68/70脚没有，这两路外面有静音三极管Q307/Q308,其基极为3.5伏，已经工作为声音状态，断开后仍然没有输出。

怀疑芯片短路，将播放机的信号接到68/70脚后，信号也消失了。

试更换3817，试机正常。

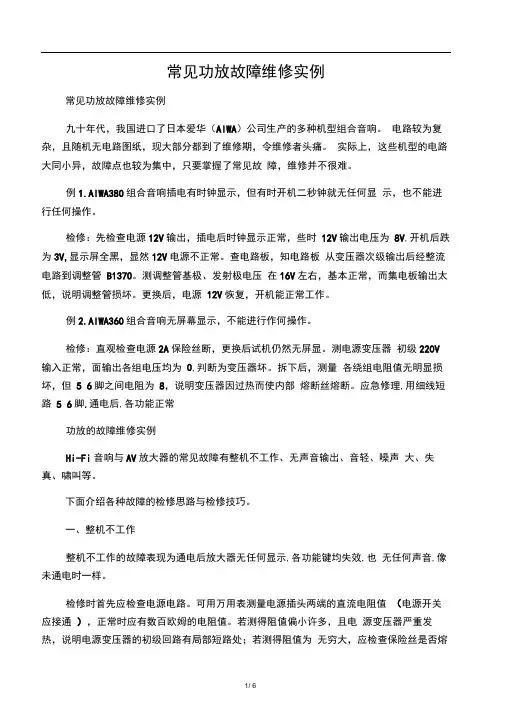

常见功放故障维修实例常见功放故障维修实例九十年代，我国进口了日本爱华（AIWA）公司生产的多种机型组合音响。

电路较为复杂，且随机无电路图纸，现大部分都到了维修期，令维修者头痛。

实际上，这些机型的电路大同小异，故障点也较为集中，只要掌握了常见故障，维修并不很难。

例1.AIWA380组合音响插电有时钟显示，但有时开机二秒钟就无任何显示，也不能进行任何操作。

检修：先检查电源12V输出，插电后时钟显示正常，些时12V输出电压为8V,开机后跌为3V,显示屏全黑，显然12V电源不正常。

查电路板，知电路板从变压器次级输出后经整流电路到调整管B1370。

测调整管基极、发射极电压在16V左右，基本正常，而集电板输出太低，说明调整管损坏。

更换后，电源12V恢复，开机能正常工作。

例2.AIWA360组合音响无屏幕显示，不能进行作何操作。

检修：直观检查电源2A保险丝断，更换后试机仍然无屏显。

测电源变压器初级220V 输入正常，面输出各组电压均为0,判断为变压器坏。

拆下后，测量各绕组电阻值无明显损坏，但 5 6脚之间电阻为8，说明变压器因过热而使内部熔断丝熔断。

应急修理,用细线短路 5 6脚.通电后,各功能正常功放的故障维修实例Hi-Fi音响与AV放大器的常见故障有整机不工作、无声音输出、音轻、噪声大、失真、啸叫等。

下面介绍各种故障的检修思路与检修技巧。

一、整机不工作整机不工作的故障表现为通电后放大器无任何显示,各功能键均失效,也无任何声音,像未通电时一样。

检修时首先应检查电源电路。

可用万用表测量电源插头两端的直流电阻值（电源开关应接通），正常时应有数百欧姆的电阻值。

若测得阻值偏小许多，且电源变压器严重发热，说明电源变压器的初级回路有局部短路处；若测得阻值为无穷大，应检查保险丝是否熔断、变压器初级绕组是否开路、电源线与插头之间有无断线。

有的机器增加了温度保护装置，在电源变压器的初级回路中接人了温度保险丝（通常安装在电源变压器内部，将变压器外部的绝缘纸去掉即可见到），它损坏后也会使电源变压器初级回路开路。

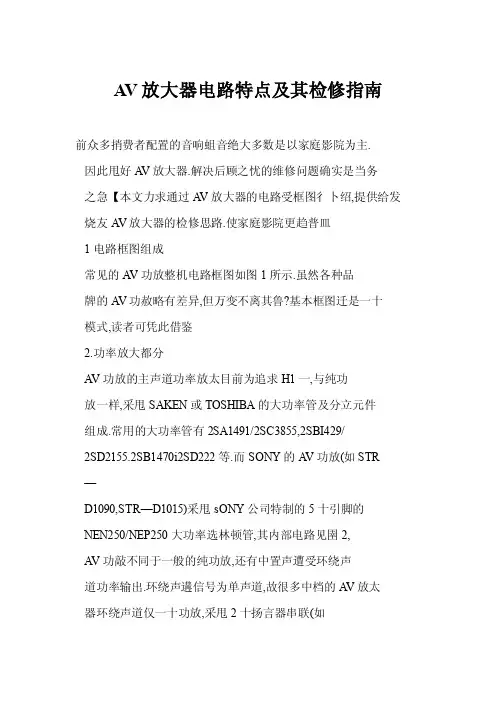

A V放大器电路特点及其检修指南前众多捎费者配置的音响蛆音绝大多数是以家庭影院为主.因此甩好A V放大器.解决后顾之忧的维修问题确实是当务之急【本文力求通过A V放大器的电路受框图彳卜绍,提供给发烧友A V放大器的检修思路.使家庭影院更趋普皿1电路框图组成常见的A V功放整机电路框图如图1所示.虽然各种品牌的A V功赦略有差异,但万变不离其鲁?基本框图迁是一十模式,读者可凭此借鉴2.功率放大都分A V功放的主声道功率放太目前为追求H1一,与纯功放一样,采甩SAKEN或TOSHIBA的大功率管及分立元件组成.常用的大功率管有2SA1491/2SC3855,2SBI429/2SD2155.2SB1470i2SD222等.而SONY的A V功放(如STR—D1090,STR—D1015)采甩sONY公司特制的5十引脚的NEN250/NEP250大功率选林顿管,其内部电路见圉2,A V功敲不同于一般的纯功放,还有中置声遭受环绕声道功率输出.环绕声遘信号为单声道,故很多中档的A V放太器环绕声道仅一十功放,采甩2十扬言器串联(如MARANTZSR?3)或2十嘲叭井联(如KENWOODKR—V8070)方法米达到驱动一对环绕音箱的方击.较高品位A V放大器环绕声遭采甩2十功率放大器分别驱动两十喇叭(如DENONA VC—1000),由于中置受环绕声道功率较小,因此采用SANYO厚膜Ic较多,如TEAC3020A V功放使用SIK4122怍环绕,STK4026作中置功率放大.SHERWOOD6030A V功敲用STK4122作环绕及中置(环绕仅l十声道)DENONA Vc一1000A V功放则甩SAKEN的18752两片Ic作环绕放大.而中置声遭与主声道一样选用2SC3855/2SA149l大功率管加分立元件构成,因此功率较大声音也比较一Fi主声道功赦常见的故障为一十声道或两十声道均无声,可以负载开始逐级向前查找故障根榴【.大多散A V放大器均设有延时开机(接通啊叭继电器),过热,负载短路,糖出中点直流偏离检测的儇护电路,常甩型号为单列直插的TA T317因此功率放大部分拉修时,首先必须在寻保护电路是否正常.一旦异常特使喇叭输出的继电器断开不咀台,那么置于最大,对于如MARANTZSR73系列的不能断开其中一十环绕喇叭,因为其2十环绕喇叭串联后接其功率输出,断开一十当然会无声的.这些是与一般功放检修的不同之处,3等待开机部分A V功放均设有遥控功能,可用红外线遥控器控制A V放大器的各种功能操作一般A V功放有2种电源供电方式?(1)主电源变压器220V常通电,而让改级电源垂通过继电器控制吸台工作,这种方式在组台音响中啊蛙屯,10g荦萍a期■I5Ⅲ音响躲』‘-点t’果用较多,而在{-出功率较大的A V放大嚣中却不采用选种方式.其原固是A V最大器的主电铟[变压器功事较大长期通电似乎安垒性戈差t并且在晚间周暗环境报静时,由于变压鼎的空载擞磁电流较大,会使稃变压器产生一定的精声,影响使用效果I(2)果用一十小型的3—w功率变压嚣(等待变压嚣)长期电,供应给遥控及赦处理嚣电路,当按下遥控器开机指夸后,维电鼎将主电铟[变压鼎的初级220V吸舍得电t使整十A V放大器垒部正常工作.上述选种供电方式目前在A V放大器中如DENON,jVC,MARANTZ,SHER—WOOD,KENw00D等型号均采用第2种的待机电源变压器方式,其持机电播【变压器供给24V/12V继电器吸合之后,另外再经稳压得到+5V供给A V放大器微处理器单元.谨部分电源故障大多数为主机不能工作,即主电源打开,其原因是持机的电源变压器嗳合控制部分毛病,另外还有A V功放在220V电压波动较大的场台使用,其待机电源变压器初级绕组烧毁之故障占多数,可用万用表电阻挡测其电源插头的阻值,若开路则为变压器烧毁(初级的保险墼在机内)主电源变压器除了常用的初级放正/负电源外,还有一档荧光显示屏用的2～3V交流灯丝电压,这挡灯丝电压一般串有小阻值(保险墼)电阻供限漉保护之用,另外一组定30V电压供荧光显示鼎驱动之用.这部分电源故障均使荧光屏不亮, 常误以为A V最大器坏,其实是操作功能正常,仅仅是荧光屏不亮而已,只需重点控测2V及～30V电压即可.4.徽处理器部分A V最大器均采用一块大规模的微处理器.负责整十Av最大系统控制.一般谖lc为平64～8O脚面卧式封装.通常安装在前面板之内的审剧电路上.需仔细拆开塑料前面板才能幢修到.例如MARANTZSR73采用HU47Cl670AN～H075ITEAC6200AV功放则采用HD6433723DO5F.而KEN WOODKR—V6070刚选用80引脚的~PD78044AGF一051 (075)这类损坏情况槛步.只有在受到高压昧冲电压冲击或是220V寰然升高等高压冲击.才会使十5V供电异常,特整十1c烧毁这种IC是微处理器功能外加荧光屏笔画驱动功能一围此一旦设Ic损坏,倥是部分功能混乱,而字符可能显示却叉正常?因而只能借助于相同型号的A V功放互相替代对比试验来确认是镦处理器1c损坏还是外围接口元1牛良.切忌盲目拆卸一般如无专用1c拆卸工具,极有可能导致将都分的印刷铜箔板烫坏.故应小心谨慎为好在这种附近一般都有一十大容量的用作记忆之用的电容t其容量一般在0.047F.5.5v耐压,直径约12～15mm,高约10～12珈在220V电源插头拔掉时,该电窖储存的能量可使存储器lc继续维持工作.保持各种数据.如数字调谐的各电台额窜环绕模式,各环绕/中置的电平及各处理参数(延时),音源选择状态,时钟等有时某些A V功放常固操作当发生死机”.使徽处理器功能发生混乱,各种状态及控制‘月蛾电,1996年摹3鼙16Ⅲ失效t此时可打开机壳找到该电容,用l/2W上220n左右电阻对其他放1分钟以上.让其电压下降至1V以下.再攻重新开机一般均能正常工作,注意千万不能直接甩导线短路放电方法,这样会导致该电容损坏有些Av功放在面板内部审板上标有RESET字样的2根相邻导线.可短路一下使其A V功放恢复正常工作.更换或焊接该1c附近的外围元件时,也应翻译0047F电窖上的电荷.切不可带电焊接造成不必要的器件损坏5.调谐器部分大多数A V功放带有FM/AM数字调谐接收一日本的ONKYO和KENWOOD有些型号{●..-*小i‘‘:峰的A V敢太器坯隹数字直接键入选台.牧音部分有采用SANYO的LAl265,LAl266r具有FM/AMIF功能,内部框图见固3,鼬相环用LC7218而FM解谓则选用AN7470,LA3401.其内部框图见图4.而MAIL~.NTZSR73及KEN—WOOD的KR一18070则选周集成度堂商的LA1851和LAI831这种lc具有FM/AMIF+MPX功能,采用465k~z陶瓷滤波器经丹顿得到精确的导颇信号,且无需调整.收音部分常见的故障为FM锄定额率偏移,如1017MHz,需调谐到101.75或10165MHz才能收到SHERWOOD6030机器此类故障较多r检修时只需略微调整一下FMIF的鉴频(幅度) 中周碰芯r调整最佳状态应该是向上/向F诃谐搜索均能锁定在正确的中心领率.调节时需用无感起子才能调准.6仕比环绕模式选择A V功放县有多种环绕模式:杜比定向逻辑环绕3声遭环绕体育塌音乐厅等这儿种是比较简单的环绕模式SHERWOOD功艟都具备.而MARANTLSR73SR82,SR92,KENWOOD的KR—V6070,KR—V7070,KR—V8070.P时NEER的V504,TEAC的3020.JVC的508808等DSP处理模式比较简单.唯有Y AMAHA的RxV一307, RXV一1I)70,RXV一2070.DENON的A,℃一2O00B,A VC一2500B,AVC一2800B,A VC一2530B等DSP处理功能比较繁多除.7-匕进几种外,还有教堂,爵士,捶滚歌剧院,舞厅等模式常用的杜比环绕处理为:Y AMAHA的Ysslj—n棚KENWOOD的KR—Vg070)JRc公司的”qJMZI77L(TEAC3050,MARANTZSR一73).美国ANALgX;DEVICE公司的SsM一2126A(FEAC3020厦SHERWOOD6030> L V101ON显LA2795(TEAC6201~及PIONEER的VSX一30iS甩),”MAHA的YSS一203(Y AMAHADSP—A1000,PSP—A500DSP—E1O00,DSP—E2000,RXV一850 RXV—1050},YAMAHA的Yss一213(Y AMAHA的DSP—A2070),Y AMAHA的YSS一223【Y AMAHA的RXV—Av放荚遣靠及其检修指南■’1070.RXV一870,DSP—A970)逮些】c除Yss系列为平面封装外,其余均为积列直播式.YSS一215是单电潭+SV供电,ssM一2126可是+12V单电源也可以是+6V双电源供电t在检修时应该仔细区别环绕模式中:DOLBYPROLOGIC(杜比定向逻辑), CONCERTwIDE00PERA(驮剧院),TvTHEA TERMONO(电视剧场),THEA TERsP0RTs(体育场),MOVIE THEA TER(电影院)的模式有中置信号输出r而其它的DSR 处理模式如音乐厅,爵士俱乐部,摇渡乐教堂等摸式是投有中置信号输出的t固此环绕模式选择部分一旦发现有故障,首先要检查程序菜单选择是否正确环绕模式工作状态可通过TEST方式中的粉嵊信号来检验环绕盈中置声音的音量是否正常,若播放LD片用杜比定向逻辑环绕卉式时后置环绕无声或桎轻,这并非一定是A V功敢有故障,而先确认谚LD片是不是真正的杜比定向逻辑环绕方式r特别指出的是很多家庭影院的视听源选用VCD较事.而锤放的VCD故事片即使有杜经逻辑环绕标记.也选不到LD的环绕声靛果(盗腼的教果更盖),VCD的声音经过压缩,无法骞纳杜比环绕声音信息,这当然导致后置环绕H能是无声或声音槛轻,若忽略这一因素往往台导壤故障判断失误,A V功放电路较复袭?备部分单元相互牵制性较大,检佳时重点需分清是控制信号异常坯是执行部丹异常.免得检修时走路,另外A V放大器在电源厦功率放大部分均采用根多保险丝电阻?一旦保险丝电阻烧毁,除了必须换用相同功斑,阻值的保险丝电阻外,还应检查其烧毁的原困是负载短路或过载厦电源的lc或稳压管是否击穿等+排酴以上原因后,才能换上新的保险丝电阻,A V放大器的其他如定时,遥控接收,马达旋转音量,音调等电路的检修方法可惜鉴于套装组台音响.做到触类旁通,提高检修技巧,r一一一～一一…～+…一一+—+一一+～,}防振荡高精度可显示温控器{k～一一…¨一一+…一～～一+—h…+生产上需要一种高精度的温控器,市场上有相近的设备,但是竹格昂贵且不完全配套,笔者甩丁几百元做成了完全配套的能显示状志温度的温控器?用户可通过显示,精确设定起控温度,使用两年来效果良好此仪器亦可应用于其他场合一,仪器特点1采用AD590做耐温探曲,温线性误差<士05℃.最高可耐试150℃.能满足用户的特定要求2,设计防振荡电路,(下转48页赵祆f甩鲤’】996年a*1。

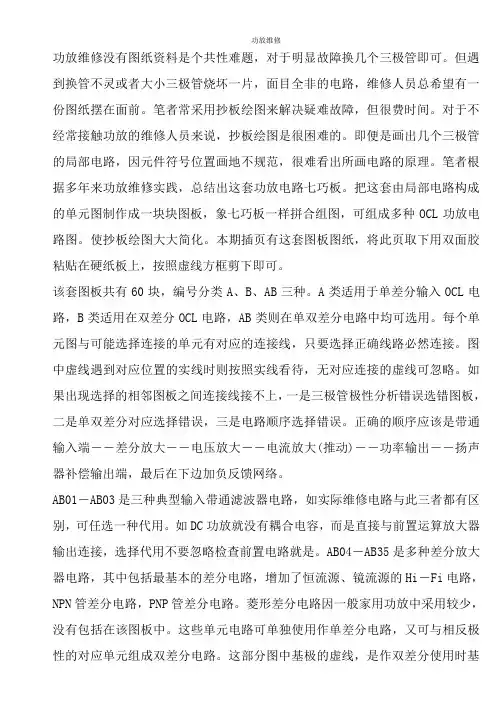

功放维修没有图纸资料是个共性难题，对于明显故障换几个三极管即可。

但遇到换管不灵或者大小三极管烧坏一片，面目全非的电路，维修人员总希望有一份图纸摆在面前。

笔者常采用抄板绘图来解决疑难故障，但很费时间。

对于不经常接触功放的维修人员来说，抄板绘图是很困难的。

即便是画出几个三极管的局部电路，因元件符号位置画地不规范，很难看出所画电路的原理。

笔者根据多年来功放维修实践，总结出这套功放电路七巧板。

把这套由局部电路构成的单元图制作成一块块图板，象七巧板一样拼合组图，可组成多种OCL功放电路图。

使抄板绘图大大简化。

本期插页有这套图板图纸，将此页取下用双面胶粘贴在硬纸板上，按照虚线方框剪下即可。

该套图板共有60块，编号分类A、B、AB三种。

A类适用于单差分输入OCL电路，B类适用在双差分OCL电路，AB类则在单双差分电路中均可选用。

每个单元图与可能选择连接的单元有对应的连接线，只要选择正确线路必然连接。

图中虚线遇到对应位置的实线时则按照实线看待，无对应连接的虚线可忽略。

如果出现选择的相邻图板之间连接线接不上，一是三极管极性分析错误选错图板，二是单双差分对应选择错误，三是电路顺序选择错误。

正确的顺序应该是带通输入端－－差分放大－－电压放大－－电流放大(推动)－－功率输出－－扬声器补偿输出端，最后在下边加负反馈网络。

AB01－AB03是三种典型输入带通滤波器电路，如实际维修电路与此三者都有区别，可任选一种代用。

如DC功放就没有耦合电容，而是直接与前置运算放大器输出连接，选择代用不要忽略检查前置电路就是。

AB04－AB35是多种差分放大器电路，其中包括最基本的差分电路，增加了恒流源、镜流源的Hi－Fi电路，NPN管差分电路，PNP管差分电路。

菱形差分电路因一般家用功放中采用较少，没有包括在该图板中。

这些单元电路可单独使用作单差分电路，又可与相反极性的对应单元组成双差分电路。

这部分图中基极的虚线，是作双差分使用时基极并联线，差分反向输入管集电极输出线是配接差分电压放大电路设置的。

天龙pma980维修手册为了维修方便，把天龙：pma-980rg功放cpu控制板电路和输出继电器相关电路实测出来。

该机背板喇叭接线端子有a组和b组4个接线端子。

面板操作开关有四种控制方法：a组输出，b组输出，a+b组输出，off。

实际上只要a、b输出即可满足要求。

输出信号选择开关是6对触点旋转式组合开关。

这个切换开关有1 2个切换点外接电阻，+5v电压通过这12个10k 欧电阻接地。

在这个电阻链中，每一个电阻接一个刀开关点，旋转开关每切入一对点，就选择一个电压值。

这个切换电压输入到cpu的25脚(cpu 型号hd404304a13p)。

cpu根据⑤脚的电压变化来判断输出方式。

笔者实测出了3种输出模式。

由于输出选择组合开关长时间使用后，开关内部接触不好，使cpu 25脚电压出现波动，放音时，输出端cpu④脚(带b继电器)和⑤脚(带a继电器)的电压由高电位4.17v变成0v，使a或b继电器释放，造成突然停止或不停地吸放。

如果直接使a或b继电器长期吸合，又会使延时接负载功能丧失。

这个组合开关新品无法买到。

怎么维修好呢?既然通过控制cpu 25脚电压，即可控制输出继电器，那么就可以用电位器调压来固定选择a继电器吸合。

笔者选用了一只方形高精度5k欧微型电位器作电压调整。

接法：中间脚直接焊到cpu 25脚，上脚用细铜丝连到cpu 22脚(+5v电源脚)，下脚用细铜丝连到接地点。

用ab胶把电位器粘在电路板上，再用胶布包好电位器引脚。

把电阻r137的一个脚焊下脱开电路板，切断输出选择开关到25脚的连接。

开机，面板上“a”输出led灯亮，延时8s a继电器吸合。

由于新电位器的中心抽头在中间位置，开机后cpu 25脚的电压为2.7v。

这一疑难故障，用一只电位器就排除了。

送给新手：傻瓜式维修功放对于保险管烧断，不用怀疑，肯定有最少一个大功率管击穿！一量即知！焊下损坏的大功率管，先不急换上新的，可以暂时悬空。

测量正负电压与地阻值是否偏小。

直观线路板上有烧毁现象的零件，拆下测量换上（除大功率管外）。

然后在通电测量。

功放电路电压测量主要集中测量各个三极管b、e间的电压！功放所用三极管大多为硅材料，硅三极管的导通电压为0.7V或未到。

功放电路中为了减少放大后声音的失真，都要在每个三极管的b、e间加上临界正向偏压，在没有信号的情况下，这个电压一般为0.6V。

我们要紧紧抓住这条主线！检修功放电路将能得心应手！# r1 ^! x ]( {7 N& e讲回实际维修。

不管保险管开始有无烧掉，通电后第一个出手测量的是主电源的正负电压是否相同！第二个测量的是输出有无直流电，正常直流电应在0.1V以下！超过即为不正常。

有喇叭保护（继电器）在有直流电时，继电器都不动作，这时则要在电路找到输出点，即是OTL电路中的中点电压处！这个比较好找，顺着继电器触点顺藤摸瓜，一般电路输出是经过一个大电阻或一个电感接到继电器的。

如果没有直流电而继电器又没动作的，是保护电路出问题。

一般OTL电路几声道的电路都是一模一样的，测量的时候可以对比。

另外一般的是由两个大功率的对管（NPN+PNP）或者两个一样的NPN管做功率放大，与这两个大管配合的是两个中功率对管，组合成复合管。

前面说了，查功放电路要抓住每个三极管的b、e间电压0.6V这条主线，这个电压并非绝对，但一般不会超过0.7或低于0.3V，否则就可以列入嫌疑对象。

先从最大功率的三极管查起。

如果大管烧毁的则拆除，中功率管的则要换上，在通电试机。

不管输出是否有直流电，只要功放后级有问题，不接信号的情况下，从大功率管开始测起，按线路板排列往前测每一个三极管的b、e 脚间的电压，偏离0.6V太多的为不正常。

嘿嘿，估计一出手就能发现不对的了，别急，继续测下去，直至测到有正常的为止，那么在这个正常的三极管往后一个应该就是不正常的了，这个不正常不单指三极管，还包裹三极管附属零件，比如偏置电阻，旁路电容…找到大概故障点就要断电测啦。

常见功放故障维修实例常见功放故障维修实例九十年代，我国进口了日本爱华（AIWA）公司生产的多种机型组合音响。

电路较为复杂，且随机无电路图纸，现大部分都到了维修期，令维修者头痛。

实际上，这些机型的电路大同小异，故障点也较为集中，只要掌握了常见故障，维修并不很难。

例1.AIWA380组合音响插电有时钟显示，但有时开机二秒钟就无任何显示，也不能进行任何操作。

检修：先检查电源12V输出，插电后时钟显示正常，些时12V输出电压为8V，开机后跌为3V，显示屏全黑，显然12V电源不正常。

查电路板，知电路板从变压器次级输出后经整流电路到调整管B1370。

测调整管基极、发射极电压在16V左右，基本正常，而集电板输出太低，说明调整管损坏。

更换后，电源12V恢复，开机能正常工作。

例2.AIWA360组合音响无屏幕显示，不能进行作何操作。

检修：直观检查电源2A保险丝断，更换后试机仍然无屏显。

测电源变压器初级220V输入正常，面输出各组电压均为0，判断为变压器坏。

拆下后，测量各绕组电阻值无明显损坏，但5 6脚之间电阻为8，说明变压器因过热而使内部熔断丝熔断。

应急修理，用细线短路5 6脚.通电后，各功能正常功放的故障维修实例Hi-Fi音响与AV放大器的常见故障有整机不工作、无声音输出、音轻、噪声大、失真、啸叫等。

下面介绍各种故障的检修思路与检修技巧。

一、整机不工作整机不工作的故障表现为通电后放大器无任何显示，各功能键均失效，也无任何声音，像未通电时一样。

检修时首先应检查电源电路。

可用万用表测量电源插头两端的直流电阻值(电源开关应接通)，正常时应有数百欧姆的电阻值。

若测得阻值偏小许多，且电源变压器严重发热，说明电源变压器的初级回路有局部短路处；若测得阻值为无穷大，应检查保险丝是否熔断、变压器初级绕组是否开路、电源线与插头之间有无断线。

有的机器增加了温度保护装置，在电源变压器的初级回路中接人了温度保险丝(通常安装在电源变压器内部，将变压器外部的绝缘纸去掉即可见到)，它损坏后也会使电源变压器初级回路开路。

功放的快速检修方法（图）1．对不通电或者无屏显的功放机，属电源部分故障，可用万用表测电源线、保险管是否断路，测单电源、双电源、电子滤波电源组件有无坏零件，输出电压正常后可进行下一个环节检修。

2．对于无音频输出的功放机，呵采取分段检修排除法，即确定出故障发生在前置级还是功放级。

一般以音量电位器中点为准，其前面的是前置级，其后为功放级。

1)前置级有无故障的判断方法：给功放机输入端输入音频信号，用信号寻迹器探针触音量电位器中点，耳机如果有正常音频信号是无故障的，反之有故障需检修，可用寻迹器探针由前到后逐个触及三极管集电极，耳机有音为好的，无音时三极管可能损坏。

对前置级采用集成电路放大的，可用寻迹器探针测音频输入输出脚是否有信号，如果是输入有信号，输出无信号或只有一路有信号，则是集成块内部损坏，需换用新集成块。

如果输入端就无信号，则故障出在集成块之前。

本人将自己多年使用效果好的一款信号寻迹器的制作方法介绍在文后，供参考制作。

2)功放级是否有故障的检修方法：在双声道音量电位器两个中点输入音频信号，如果喇叭有正常功率输出，说明功放级无故障，反之，则有故障。

有时音量电位器开大时，音量仍很小，一般是大功率管不工作。

对于更换零件后的功放机，是OCL电路的，应用万用表测喇叭两端电压是否为零电位，如出现零漂移可微调中点电压电阻，使功放机输出端无信号时为0V，才能接喇叭试音。

调试时可以用电炉丝在胶木上绕儿个8Ω假负载接在输出端，调好电路后再去掉。

OTL、BTL功放电路一般换上好零件后，不需调试就可正常工作。

有图纸的尽量按图标参数调试，市场上有许多功放机有图纸但与实物不符，不标参数，形同虚设，用无图纸机子一样可凭维修经验检修。

为防止焊错管脚，扩大故障，可以用细钢笔在管脚边标上e、b、c、+、-符号，修好后再用洒精棉球擦掉。

3)音量电位器和音频转换开关机械触点氧化，也有造成无音或某一个声道无声，可以用纯酒精冲洗，转换开关触点一般能修好，但音量电位器使用频繁，碳膜层磨断后只能换用新件。

CAC DSA-1800A专业功放电路分析与维修CAC DSA-1800A是一款具有输入音量自动增益控制并采用高效G类放大器的专业功放，后面板标注是“USA”产品，不管是原装还是山寨，其独特的电路设计很值得分析与解读。

这是其中一个声道的电路板与抄板电路图。

平衡输入的冷热端信号分别送入1C2a的正反相输入端，放大后送到6.5mm插孔的插断触点。

如果不使用6.5mm插头，平衡输入的信号通过插孔触点直接输给后边电路。

当使用6.5mm插头输入信号时，平衡输入就被断开。

输入的信号经C7隔直耦合通过双芯屏蔽线连接到前面板的音量电位器，经衰减控制后返回到IC1的③脚进行放大，由⑥脚输出。

输出的信号一路提供给电压放大级进行电压放大，另一路送到由四运放LF347构成的音量自动增益控制插件。

信号经IN脚进入插件小板，经两个二极管全波整流形成一个能反映信号强度的直流电压。

（插件元件序号是作者所加，为了区别插件与主电路元件序号，插件序号前加“-”）IC-1a对这个电压进行倒相放大，①脚输出负电压通过-R5加到IC-1b⑥脚。

同时从-R6来的正压也加在⑥脚。

输入信号较小时，⑥脚成正压，⑦脚输出负电压。

由于-D3 -D4两个二极管不导通，插件电路对输入信号不起作用。

当输入信号过强时，⑥脚变成负压，倒相放大后由⑦脚输出正电压。

这个电压一路送到IC-1c由⑧脚缓冲输出，驱动光电耦合器的发光二极管点亮，耦合器中的光敏电阻受光后电阻变小。

此光敏电阻经OUT脚与IC1③脚相连，把输入到③脚的信号分流，起到自动增益控制的作用。

另一路由IC-1d放大后由CLIP脚输出，使显示面板的削波指示灯点亮。

Q1 Q2 是第一级电压放大，Q4 Q6是第二级电压放大。

一般功放电路中，没有 Q3 Q5两个三极管。

增加这两个管子可对Q4 Q6通过的电流进行监控。

从图中可看出Q3 Q5的基极偏置电阻R23 R28只有20Ω，如果Q4 Q6的集电极电流不超过±30mA，Q3 Q5因没有足够的偏置电压而不导通。
