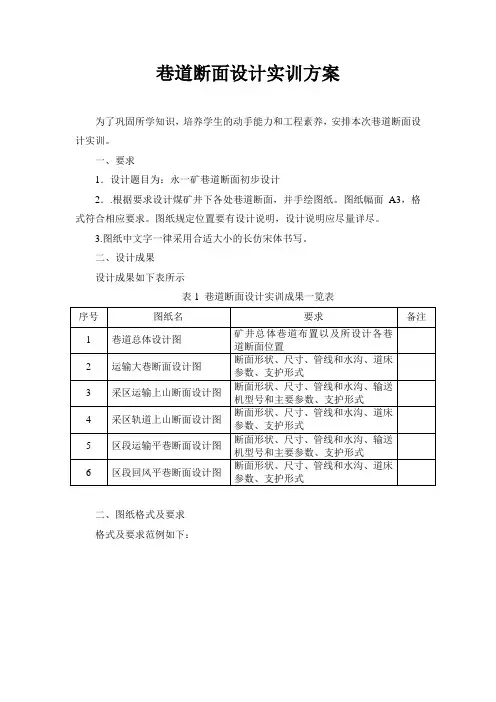

巷道断面设计实训方案
为了巩固所学知识，培养学生的动手能力和工程素养，安排本次巷道断面设计实训。
一、要求
1．设计题目为：永一矿巷道断面初步设计
2．.根据要求设计煤矿井下各处巷道断面，并手绘图纸。图纸幅面A3，格式符合相应要求。图纸规定位置要有设计说明，设计说明应尽量详尽。
3.图纸中文字一律采用合适大小的长仿宋体书写。
二、设计成果
设计成果如下表所示
表1 巷道断面设计实训成果一览表
序号 图纸名 要求 备注
1 巷道总体设计图 矿井总体巷道布置以及所设计各巷道断面位置
2 运输大巷断面设计图 断面形状、尺寸、管线和水沟、道床参数、支护形式
3 采区运输上山断面设计图 断面形状、尺寸、管线和水沟、输送机型号和主要参数、支护形式
4 采区轨道上山断面设计图 断面形状、尺寸、管线和水沟、道床参数、支护形式
5 区段运输平巷断面设计图 断面形状、尺寸、管线和水沟、输送机型号和主要参数、支护形式
6 区段回风平巷断面设计图 断面形状、尺寸、管线和水沟、道床参数、支护形式
二、图纸格式及要求
格式及要求范例如下：
1 2 3 4 6
5 5mm
25mm
巷道总体设计图 01
制图
审核 张三 日期
汤其建 日期 煤矿开采技术专业111班 说明：
① 是运输大巷，巷道断面为 ，支护形式为 ,具体尺寸见图02；
② 是采区轨道上山，巷道断面为 ，支护形式为 ，具体尺寸见图03；
③ 是采区运输上山，巷道断面为 ，支护形式为 ，具体尺寸见图04；
④ 是区段运输平巷，巷道断面为 ，支护形式为 ，具体尺寸见图05；
⑤ 是采煤工作面，巷道断面为 ，支护形式为 ，具体尺寸见图06；
⑥ 是区段轨道平巷，巷道断面为 ，支护形式为 ，具体尺寸见图07；
说明：
1.巷道净宽B= ，净高H= ，净断面积S= ；

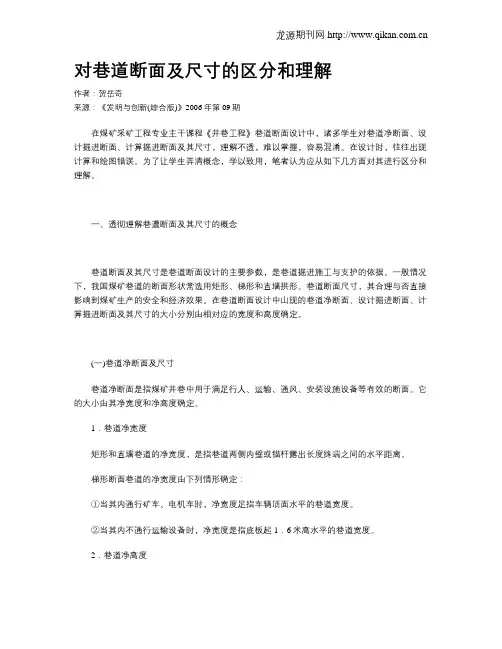

龙源期刊网
对巷道断面及尺寸的区分和理解
作者：贺岳奇
来源：《发明与创新(综合版)》2006年第09期
在煤矿采矿工程专业主干课程《井巷工程》巷道断面设计中，诸多学生对巷道净断面、设计掘进断面、计算掘进断面及其尺寸，理解不透，难以掌握，容易混淆。在设计时，往往出现计算和绘图错误。为了让学生弄清概念，学以致用，笔者认为应从如下几方面对其进行区分和理解。
一、透彻理解巷遭断面及其尺寸的概念
巷道断面及其尺寸是巷道断面设计的主要参数，是巷道掘进施工与支护的依据。一般情况下，我国煤矿巷道的断面形状常选用矩形、梯形和直墙拱形。巷道断面尺寸，其合理与否直接影响到煤矿生产的安全和经济效果。在巷道断面设计中山现的巷道净断面、设计掘进断面、计算掘进断面及其尺寸的大小分别由相对应的宽度和高度确定。
(一)巷道净断面及尺寸
巷道净断面是指煤矿井巷中用于满足行人、运输、通风、安装设施设备等有效的断面。它的大小由其净宽度和净高度确定。
1．巷道净宽度
矩形和直墙巷道的净宽度，是指巷道两侧内壁或锚杆露出长度终端之间的水平距离。
梯形断面巷道的净宽度由下列情形确定：
①当其内通行矿车、电机车时，净宽度足指车辆顶面水平的巷道宽度。
②当其内不通行运输设备时，净宽度是指底板起1．6米高水平的巷道宽度。
2．巷道净高度 龙源期刊网
矩形、梯形断面巷道的净高度，是指由道渣面或底板至顶梁或顶部喷层面、锚杆露出长度终端的高度。
拱形断面巷道的净高度，是指道渣面至拱顶内沿或锚杆露出长度终端的高度。它是由道渣面起巷道的壁高和拱高两部分之和确定。
从概念及断面图可知，巷道的宽度和高度(断面尺寸)分别是其断面水平和垂直方向上的长度。值得一提的是：锚喷支护巷道断面净尺寸是从锚杆外露的尾端算起，但当喷射混凝土厚度大于锚杆外露长度时，则应由喷射混凝土面算起；棚式支架支护巷道断面净尺寸，则从支架内侧算起。
