13级采矿工程专业
《井巷工程》课程设计说明书
学 号：120130201008
姓 名：边 晨 辉
班 级：采矿（1）班
指导老师：王 文
设计成绩： 《井巷工程》课程设计
2 设计时间:2015-12-17
目 录
题 目 ...................................................................................... 4
一.选择合适的巷道断面形状 ................................................................... 4
二.设计双轨直线段的巷道断面 ................................................................. 4
（一）确定巷道净宽度B ...................................................................... 4
（二）确定巷道拱高H0 ........................................................................ 5
（三）确定巷道壁高H3 ........................................................................ 5
（四）确定巷道净断面积S和净周长P ......................................................... 7
（五）用风速校核巷道净断面积 ............................................................... 8
13级采矿工程专业
《井巷工程》课程设计说明书
学 号：************
* *** * *
班 级：采矿（1）班
指导老师：王 *
设计成绩：
设计时间:2015-12-17
《井巷工程》课程设计
2 目 录
题 目 .............................................................................................................................................................................. 3
一.选择合适的巷道断面形状 .......................................................................................................................................... 3
二.设计双轨直线段的巷道断面 ...................................................................................................................................... 3
（一）确定巷道净宽度B ............................................................................................................................................. 3
（二）确定巷道拱高H0 ................................................................................................................................................. 3
巷道断面设计实训方案
为了巩固所学知识，培养学生的动手能力和工程素养，安排本次巷道断面设计实训。
一、要求
1．设计题目为：永一矿巷道断面初步设计
2．.根据要求设计煤矿井下各处巷道断面，并手绘图纸。图纸幅面A3，格式符合相应要求。图纸规定位置要有设计说明，设计说明应尽量详尽。
3.图纸中文字一律采用合适大小的长仿宋体书写。
二、设计成果
设计成果如下表所示
表1 巷道断面设计实训成果一览表
序号 图纸名 要求 备注
1 巷道总体设计图 矿井总体巷道布置以及所设计各巷道断面位置
2 运输大巷断面设计图 断面形状、尺寸、管线和水沟、道床参数、支护形式
3 采区运输上山断面设计图 断面形状、尺寸、管线和水沟、输送机型号和主要参数、支护形式
4 采区轨道上山断面设计图 断面形状、尺寸、管线和水沟、道床参数、支护形式
5 区段运输平巷断面设计图 断面形状、尺寸、管线和水沟、输送机型号和主要参数、支护形式
6 区段回风平巷断面设计图 断面形状、尺寸、管线和水沟、道床参数、支护形式
二、图纸格式及要求
格式及要求范例如下：
1 2 3 4 6
5 5mm
25mm
巷道总体设计图 01
制图
审核 张三 日期
汤其建 日期 煤矿开采技术专业111班 说明：
① 是运输大巷，巷道断面为 ，支护形式为 ,具体尺寸见图02；
② 是采区轨道上山，巷道断面为 ，支护形式为 ，具体尺寸见图03；
③ 是采区运输上山，巷道断面为 ，支护形式为 ，具体尺寸见图04；
④ 是区段运输平巷，巷道断面为 ，支护形式为 ，具体尺寸见图05；
⑤ 是采煤工作面，巷道断面为 ，支护形式为 ，具体尺寸见图06；
⑥ 是区段轨道平巷，巷道断面为 ，支护形式为 ，具体尺寸见图07；
说明：
1.巷道净宽B= ，净高H= ，净断面积S= ；

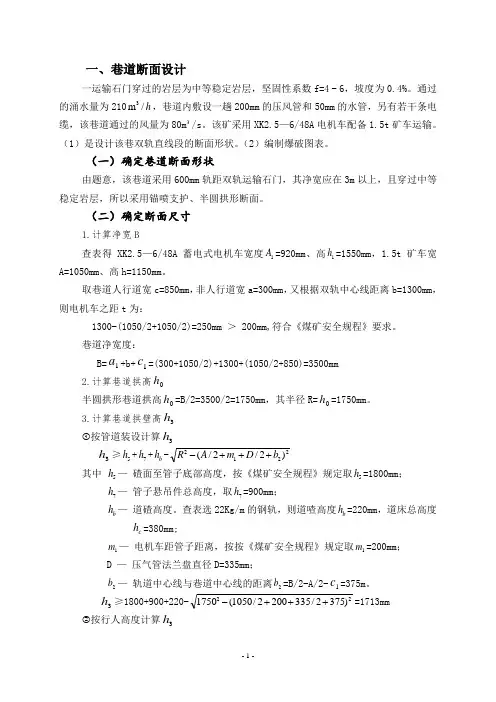

- 1 - 一、巷道断面设计
一运输石门穿过的岩层为中等稳定岩层，坚固性系数f=4 - 6，坡度为0.4%。通过的涌水量为210h/m3，巷道内敷设一趟200mm的压风管和50mm的水管，另有若干条电缆，该巷道通过的风量为80m³/s。该矿采用XK2.5—6/48A电机车配备1.5t矿车运输。（1）是设计该巷双轨直线段的断面形状。（2）编制爆破图表。
（一）确定巷道断面形状
由题意，该巷道采用600mm轨距双轨运输石门，其净宽应在3m以上，且穿过中等稳定岩层，所以采用锚喷支护、半圆拱形断面。
（二）确定断面尺寸
1.计算净宽B
查表得XK2.5—6/48A蓄电式电机车宽度1A=920mm、高1h=1550mm，1.5t矿车宽A=1050mm、高h=1150mm。
取巷道人行道宽c=850mm，非人行道宽a=300mm，又根据双轨中心线距离b=1300mm，则电机车之距t为：
1300-(1050/2+1050/2)=250mm ＞ 200mm,符合《煤矿安全规程》要求。
巷道净宽度：
B=1a+b+1c=(300+1050/2)+1300+(1050/2+850)=3500mm
2.计算巷道拱高0h
半圆拱形巷道拱高0h=B/2=3500/2=1750mm，其半径R=0h=1750mm。
3.计算巷道拱壁高3h
按管道装设计算3h
3h≥5h+7h+bh-2212)2/2/(bDmAR
其中 5h— 碴面至管子底部高度，按《煤矿安全规程》规定取5h=1800mm；
7h— 管子悬吊件总高度，取7h=900mm；
bh— 道碴高度。查表选22Kg/m的钢轨，则道喳高度bh=220mm，道床总高度
ch=380mm;
1m— 电机车距管子距离，按按《煤矿安全规程》规定取1m=200mm；
D — 压气管法兰盘直径D=335mm；
