液压控制阀

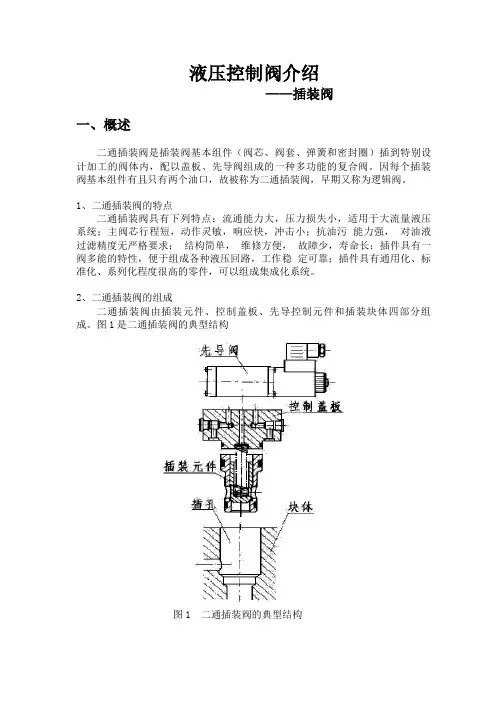

液压控制阀介绍

——插装阀

一、概述

二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设

计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。因每个插装

阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。

1、二通插装阀的特点

二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压

系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污 能力强， 对油液

过滤精度无严格要求； 结构简单， 维修方便， 故障少，寿命长；插件具有一

阀多能的特性，便于组成各种液压回路，工作稳 定可靠；插件具有通用化、标

准化、系列化程度很高的零件，可以组成集成化系统。

2、二通插装阀的组成

二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组

成。图1是二通插装阀的典型结构

图1 二通插装阀的典型结构

控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。控制

盖板内有控制油通道，配有一个或多个阻尼螺塞。通常盖板有五个控制油孔：

X、Y、Z1、Z2和中心孔a(见图2 )。由于盖板是按通用性来设计的，具体运用

到某个控制油路上有的孔可能被堵住不用。为防止将盖板装错，盖板上的定位

孔，起标定盖板方位的作用。另外，拆卸盖板之前就必须看清、记牢盖板的安

装方法。

图2 盖板控制油孔

先导控制元件称作先导阀，是小通径的电磁换向阀。块体是嵌入 插装元

件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基 础阀体。

插装元件由阀芯、阀套、弹簧以及密封件组成(图3 )。每只插件有 两个连

接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B口。阀芯开启，A

口和B口沟通；阀芯闭合，A口和B口之间中断。因而插装阀的功能等同于2

位2 通阀。故称二通插装阀，简称插装阀。

图 3 插装元件

根据用途不同分为方向阀组件、压力阀组件和流量阀组件。同一通径的三

种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不 同。三种组件均有两

液压控制阀介绍

——插装阀

一、概述

二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。

1、二通插装阀的特点

二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污 能力强， 对油液过滤精度无严格要求； 结构简单， 维修方便， 故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳 定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。

2、二通插装阀的组成

二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。图1是二通插装阀的典型结构

图1 二通插装阀的典型结构

控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。控制盖板内有控制油通道，配有一个或多个阻尼螺塞。通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2 )。由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。

图2 盖板控制油孔

先导控制元件称作先导阀，是小通径的电磁换向阀。块体是嵌入 插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基 础阀体。

插装元件由阀芯、阀套、弹簧以及密封件组成(图3 )。每只插件有 两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B口。阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。因而插装阀的功能等同于2

位2 通阀。故称二通插装阀，简称插装阀。

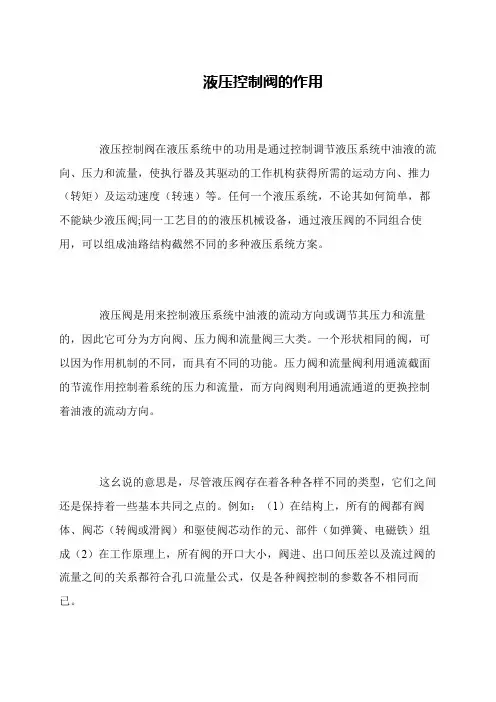

液压控制阀的作用

液压控制阀在液压系统中的功用是通过控制调节液压系统中油液的流

向、压力和流量，使执行器及其驱动的工作机构获得所需的运动方向、推力

（转矩）及运动速度（转速）等。任何一个液压系统，不论其如何简单，都

不能缺少液压阀;同一工艺目的的液压机械设备，通过液压阀的不同组合使

用，可以组成油路结构截然不同的多种液压系统方案。

液压阀是用来控制液压系统中油液的流动方向或调节其压力和流量

的，因此它可分为方向阀、压力阀和流量阀三大类。一个形状相同的阀，可

以因为作用机制的不同，而具有不同的功能。压力阀和流量阀利用通流截面

的节流作用控制着系统的压力和流量，而方向阀则利用通流通道的更换控制

着油液的流动方向。

这幺说的意思是，尽管液压阀存在着各种各样不同的类型，它们之间

还是保持着一些基本共同之点的。例如：（1）在结构上，所有的阀都有阀

体、阀芯（转阀或滑阀）和驱使阀芯动作的元、部件（如弹簧、电磁铁）组

成（2）在工作原理上，所有阀的开口大小，阀进、出口间压差以及流过阀的

流量之间的关系都符合孔口流量公式，仅是各种阀控制的参数各不相同而

已。

1. 液压机中电液伺服阀的特点是什么？

电液伺服阀较之比例阀更精确。它在设备中用来控制位移、速度、力和压力等，都能得到极高的精度。它能将微弱的电信号转换成大功率的液压能量（流量、压力）输出。以前这种阀多用于国防技术，现在各工业部门也使用。

电液伺服阀尚未普及应用，主要原因是对它的理论和性能不熟悉，加上它的造价高昂，而且需要设置传感器、放大器等装置，而这类装置尚无配套供应，从而也限制了它的使用。但是随着技术水平的提高和配套的完善，伺服阀定将发挥很大作用。

2. 液压机中压力阀是怎么样子的？

将普通压力阀的调压螺钉，换上比例电磁铁，就成比例压力阀。将普通流量阀的调节螺钉，换上比例电磁铁，就成比例流量阀。普通换向阀用比例电磁铁去推动阀芯，就成为比例换向阀。用比例减压阀做导阀的电液阀，就成电液比例换向阀。

比例换向阀要比电磁换向阀优越得多，它不但能控制方向，而且可以控制流量的大小，换向平稳无冲击。比例阀能较轻易地、迅速地改变液流参数，适应复杂的工艺要求。采用比例阀，有可能使系统元件减少，在遥控和自动控制系统中，比例阀有广阔的前途。

3. 液压操纵箱运用于哪些方面？

根据液压系统性能的要求，将许多阀组成一个整体，就叫液压操纵箱。它一般用于机床传动系统中。例如，外圆磨床的操纵箱，就由转阀、换向阀、调速阀等八个阀并在一起，体积小、占地少、管路少，便于集中操作。它的缺点是：设计制造复杂，不易修理，不易改装，不能通用，只能用于专用的系统中。

比例阀是新发展的一种液压元件。它是根据电信号的强弱成比例的控制液体压力高低与流量大小的。比例阀除了比例电磁铁外，其内部结构原理和普通阀一样。这种比例电磁铁的吸力和行程与电流的强弱成正比（不象普通电磁铁通电吸合，失电断开）。

4. 浅谈液压机的使用方法

现在，液压机逐渐运用于各个生产领域，相应的，对于它的操作也提出来了更高的要求。通常在进行液压机的使用过程中，操作人员需要了解以下几个常识。
