45号钢调质工艺
- 格式:doc
- 大小:45.00 KB
- 文档页数:1


调质是淬火加高温回火的双重热处理,其目的是使工件具有良好的综合机械性能。
调质钢有碳素调质钢和合金调质钢二大类,不管是碳钢还是合金钢,其含碳量控制比较严格。
如果含碳量过高,调质后工件的强度虽高,但韧性不够,如含碳量过低,韧性提高而强度不足。
为使调质件得到好的综合性能,一般含碳量控制在0.30~0.50%。
调质淬火时,要求工件整个截面淬透,使工件得到以细针状淬火马氏体为主的显微组织。
通过高温回火,得到以均匀回火索氏体为主的显微组织。
小型工厂不可能每炉搞金相分析,一般只作硬度测试,这就是说,淬火后的硬度必须达到该材料的淬火硬度,回火后硬度按图要求来检查。
工件调质处理的操作,必须严格按工艺文件执行,我们只是对操作过程中如何实施工艺提些看法。
1、 45钢的调质45钢是中碳结构钢,冷热加工性能都不错,机械性能较好,且价格低、来源广,所以应用广泛。
它的最大弱点是淬透性低,截面尺寸大和要求比较高的工件不宜采用。
45钢淬火温度在A3+(30~50) ℃,在实际操作中,一般是取上限的。
偏高的淬火温度可以使工件加热速度加快,表面氧化减少,且能提高工效。
为使工件的奥氏体均匀化,就需要足够的保温时间。
如果实际装炉量大,就需适当延长保温时间。
不然,可能会出现因加热不均匀造成硬度不足的现象。
但保温时间过长,也会也出现晶粒粗大,氧化脱碳严重的弊病,影响淬火质量。
我们认为,如装炉量大于工艺文件的规定,加热保温时间需延长1/5。
因为45钢淬透性低,故应采用冷却速度大的10%盐水溶液。
工件入水后,应该淬透,但不是冷透,如果工件在盐水中冷透,就有可能使工件开裂,这是因为当工件冷却到180℃左右时,奥氏体迅速转变为马氏体造成过大的组织应力所致。
因此,当淬火工件快冷到该温度区域,就应采取缓冷的方法。
由于出水温度难以掌握,须凭经验操作,当水中的工件抖动停止,即可出水空冷(如能油冷更好)。
另外,工件入水宜动不宜静,应按照工件的几何形状,作规则运动。

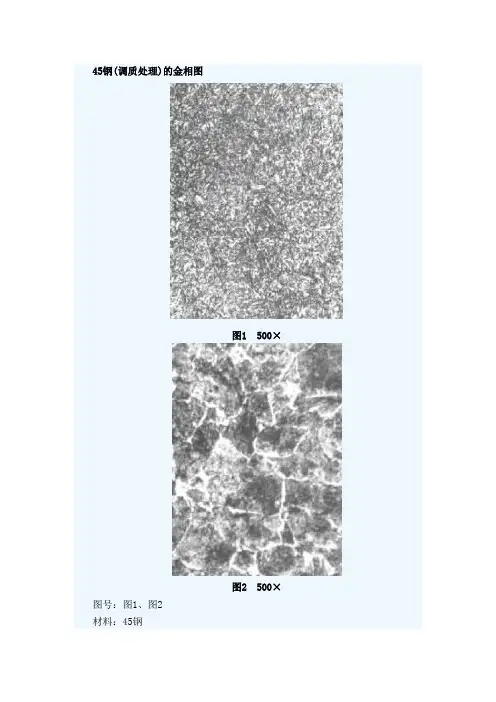

45钢(调质处理)的金相图
图1 500×
图2 500×图号:图1、图2
材料:45钢
工艺情况:调质处理
浸蚀方法:4%硝酸酒精溶液浸蚀
组织说明:图1为均匀细小的保持马氏体位向的回火索氏体。
图2为回火索氏体以及趋网状分布的白色铁素体,部分铁素体呈针状向晶内发展。
45钢调质后的组织形态首先取决于淬火组织(当然淬前原始组织也有影响)。
因加热不足而残留在马氏体组织中的块状铁素体,或因冷却不足而在马氏体晶界区形成的网状铁素体,均会保留到高温回火后的索氏体组织中。
同时,淬火马氏体的粗细直接影响索氏体的粗细。
为评定45钢锻后调质处理的质量,GB/T 13320-1999《钢质模锻件金相组织评级图及评定方法》把调质组织分为8级,图1为1级,属良好组织形态,而图1为8级,性能必然较差。
45钢的淬透性比较低,它作为调质钢使用时,在淬火过程中经常会遇到淬油硬度不足,淬水容易开裂的倾向,尤其是当含碳量偏上限肘,淬火开裂的概率很高,有时候批量开裂报废。
碰到这类质量问题时,必须控制45钢原材料的含碳量(一般<0.45%),尽可能采用冷却能力较缓和而又能达到淬火目的的冷却介质,特别是在相变温度范围内要避免不必要的急剧冷却或可采用PAG类高分子聚合物水溶性淬火剂,使淬火零件获得高而均匀的表面硬度和足够深度的淬硬层,并可减少开裂危险。
根据回火产物可分为:1.回火马氏体(回火温度小于250度);2.回火托氏体(回火温度300-500度);3.回火索氏体(回火温度500-650度);4.回火珠光体(回火温度高于650度);通常我们说的调质处理是将淬火加高温回火相结合的热处理,为回火索氏体,回火后硬度为200-330HBS。
45钢和40Cr钢调质的热处理工艺调质是淬火加高温回火的双重热处理,其目的是使工件具有良好的综合机械性能。
调质钢有碳素调质钢和合金调质钢二大类,不管是碳钢还是合金钢,其含碳量控制比较严格。
如果含碳量过高,调质后工件的强度虽高,但韧性不够,如含碳量过低,韧性提高而强度不足。
为使调质件得到好的综合性能,一般含碳量控制在0.30~0.50%。
调质淬火时,要求工件整个截面淬透,使工件得到以细针状淬火马氏体为主的显微组织。
通过高温回火,得到以均匀回火索氏体为主的显微组织。
小型工厂不可能每炉搞金相分析,一般只作硬度测试,这就是说,淬火后的硬度必须达到该材料的淬火硬度,回火后硬度按图要求来检查。
工件调质处理的操作,必须严格按工艺文件执行,我们只是对操作过程中如何实施工艺提些看法。
1、45钢的调质45钢是中碳结构钢,冷热加工性能都不错,机械性能较好,且价格低、来源广,所以应用广泛。
它的最大弱点是淬透性低,截面尺寸大和要求比较高的工件不宜采用。
45钢淬火温度在A3+(30~50) ℃,在实际操作中,一般是取上限的。
偏高的淬火温度可以使工件加热速度加快,表面氧化减少,且能提高工效。
为使工件的奥氏体均匀化,就需要足够的保温时间。
如果实际装炉量大,就需适当延长保温时间。
不然,可能会出现因加热不均匀造成硬度不足的现象。
但保温时间过长,也会也出现晶粒粗大,氧化脱碳严重的弊病,影响淬火质量。
我们认为,如装炉量大于工艺文件的规定,加热保温时间需延长1/5。
因为45钢淬透性低,故应采用冷却速度大的10%盐水溶液。
工件入水后,应该淬透,但不是冷透,如果工件在盐水中冷透,就有可能使工件开裂,这是因为当工件冷却到180℃左右时,奥氏体迅速转变为马氏体造成过大的组织应力所致。
因此,当淬火工件快冷到该温度区域,就应采取缓冷的方法。
由于出水温度难以掌握,须凭经验操作,当水中的工件抖动停止,即可出水空冷(如能油冷更好)。
另外,工件入水宜动不宜静,应按照工件的几何形状,作规则运动。
45号钢正常调质硬度范围45号钢是一种常用的工程结构钢材,广泛应用于制造机械零部件和构件。
调质是一种常见的热处理工艺,通过控制材料的加热温度和冷却速度,使材料达到一定的硬度和韧性。
本文将详细介绍45号钢正常调质的硬度范围。
在进行正常调质处理时,45号钢的硬度范围通常为190~240HB。
这个范围是通过对材料进行适当的加热和冷却过程得到的。
正常调质处理的目的是使材料达到一定的硬度和韧性,以满足特定的使用要求。
正常调质的过程包括加热、保温和冷却三个阶段。
首先,将45号钢加热到适当的温度范围,一般在860~900摄氏度之间。
然后,保持材料在这个温度范围内保温一段时间,通常为1小时/25毫米。
最后,以适当的速度冷却材料,常用的冷却介质有水、油和空气。
调质处理可以提高钢材的硬度和强度,同时保持一定的韧性。
在45号钢中,主要的强化相是马氏体。
通过调整加热温度和冷却速度,可以控制马氏体的形成和分布,从而影响材料的硬度。
在正常调质过程中,通过适当的加热温度和冷却速度,可以使45号钢达到硬度范围为190~240HB的要求。
正常调质处理对于提高45号钢的机械性能至关重要。
在加工和使用过程中,钢材需要具有一定的硬度和强度,以抵抗外部载荷和磨损。
同时,钢材还需要具备一定的韧性,以避免因脆性断裂而引起的事故。
正常调质处理可以在满足这些要求的同时,保持适当的加工性能和可焊性。
除了硬度范围,正常调质处理还会对45号钢的组织和性能产生其他影响。
例如,调质处理可以消除材料中的残余应力,改善材料的综合性能。
此外,调质处理还可以提高材料的耐蚀性和疲劳寿命,延长材料的使用寿命。
45号钢的正常调质硬度范围为190~240HB。
通过适当的加热温度和冷却速度,可以使材料达到要求的硬度和韧性。
正常调质处理是提高45号钢机械性能的常用方法,可以使材料具备一定的硬度、强度和韧性,满足特定的使用要求。
在实际应用中,应根据具体的使用要求和工艺条件选择适当的调质处理方案,以达到最佳的材料性能。
