45#钢和40Cr钢调质的热处理工艺

45钢的热处理45号钢，是GB中的叫法，JIS中称为：S45C,ASTM中称为1045,080M46,DIN称为:C45 。

它的化学成分中含碳量是0.42~0.50%，Si含量为0.17~0.37%Mn含量0.50~0.80%Cr 含量<=0.25%。

推荐热处理温度：正火850，淬火840，回火600。

45号钢为优质碳素结构用钢，硬度不高易切削加工,模具中常用来做模板、梢子、导柱等，但须热处理。

1、45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。

实际应用的最高硬度为HRC55（高频淬火HRC58）。

2、45号钢不要采用渗碳淬火的热处理工艺。

调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。

但表面硬度较低，不耐磨。

可用调质＋表面淬火提高零件表面硬度。

渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。

其表面含碳量0.8－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。

经热处理后，表面可以获得很高的硬度（HRC58－62），芯部硬度低，耐冲击。

如果用45号钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。

现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。

0.35％从来没见过实例，只在教科书里有介绍。

可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。

GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPaGB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J一、轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。

它主要用来支承传动零部件，传递扭矩和承受载荷。

45°角原则
45°角原则是一种管理和决策方法，其核心思想是在做出决策或解决问题时，
要从不同的角度全面考虑，避免片面性和主观性的影响。

这一原则源于几何学中的概念，表明在直角下，45°角是一个理想的角度，能够平衡多方面的考虑。

在管理和决策中，采用45°角原则意味着要从多个角度审视问题，避免主观偏
见和片面看待。

这种方法有助于提高决策的准确性和全面性，避免忽视重要的因素和信息。

采用45°角原则的管理者或决策者会考虑各种可能的影响、后果和选择，
以确保最终的决策是全面的、客观的。

在实际应用中，45°角原则可以体现在各种管理和决策的场景中。

例如，在制
定公司战略时，管理者应该考虑市场、竞争、资源、风险等多个因素，而不是只看重其中一个方面。

在团队合作中，领导者需要平衡不同成员的意见和需求，避免偏袒某一方。

在解决问题时，要全面了解问题的背景、原因和可能的解决方案，而不是草率地做出决策。

通过遵循45°角原则，可以提高管理和决策的质量，避免因主观偏见或片面性
而导致的错误。

这种方法强调全面性和客观性，有助于做出更明智和有效的决策。

因此，在日常工作和生活中，我们应该积极运用45°角原则，从多个角度思考问题，避免陷入思维定势和片面性，以实现更好的管理和决策结果。

平安福45种重大疾病简表
1、恶性肿瘤（常见的恶性肿瘤有：鼻咽癌、肺癌、食管癌、贲门癌、胃癌、原发性肝癌、大肠癌、乳腺癌、恶性淋巴瘤）；
2、急性心肌梗塞
3、脑中风后遗症
4重要器官移植或造血干细胞移植术（肾脏移植、心脏移植、肺移植、肝移植、骨髓移植）
5、冠状动脉搭桥术
6、终末期肾病（尿毒症）
7、多个肢体缺失 8、急性或亚急性重症肝炎
9、良性脑肿瘤 10、慢性肝功能衰竭失代
11、脑炎后遗症 12、深度昏迷
13、双耳失聪 14、双目失明
15、瘫痪 16、心脏瓣膜手术
17、严重阿尔茨海默病（老年痴呆症）18、严重脑损伤
19、严重帕金森病 20、严重III度烧伤
21、严重原发性肺动脉高压 22、严重运动神经元病
23、语言能力丧失 24、重型再生障碍性贫血
25、主动脉手术 26、严重多发性硬化
27、严重I型糖尿病 28、严重原发性心肌病
29、恶性葡萄胎（女性） 30、系统性红斑狼疮（女性）
31、严重类风湿性关节炎 32、严重溃疡性结肠炎
33、植物人状态 34、终末期肺病
35、急性坏死性胰腺炎开腹手术 36、严重弥漫性系统性硬皮病
37、非阿尔茨海默病所致严重痴呆 38、象皮病
39、经输血导致的艾滋病病毒感染 40、严重感染性心内膜炎
41、严重肌营养不良症 42、胰腺移植
43、严重肾髓质囊性病 44、严重肝豆状核变性
45、严重自身免疫性肝炎。

45法则(杀手数独)
数独中每行、每列和每宫都只包含1-9九个数字，所以每行、每列和每宫中所有数字之和为1+2+3+4+5+6+7+8+9=45。

几个虚线框组成的整体与其所在行、列或宫如果只有少量单元格不重合，那么可以计算出几个虚线框内数字总和，再求出该总和于45的差值，那么这个差值就是不重合部分单元格内的数字之和。

杀手数独45法则：存在于一宫的三个虚线框比一宫只多出一个单元格C4，这三个虚线框内数字总和为15+20+15=50，所以C4=50-45=5。

同理，I9=24+12+14-45=5；单区的45法则还可以扩展为双区的90法则，如三宫和六宫内所示，F7=90-（25+24+18+20）=3。

见图所示:
45法则是做杀手题优先考虑的技巧，如果发现几个虚线框与某区只有一个单元格不重合，那么经过简单的计算就能确定该单元格的数字。

由于杀手数独开始基本没有已知数字，利用45法则在刚开始就能确定的数字就显得作用很大了。

在寻找45法则没有进展的情况下，试一试需找双区（90）甚至三区（135）的线索。

还要注意有是利用45法则不能得到一个确定的数字，只能得到一个几
个单元格组成的数组，不要忽视这些条件，有时就是这些分散的条件才是解题的关键线索。

45号钢与Q235区别一、45号钢的硬度常规是多少度？和Q235有什么区别？（1）主要区别如下：首先，用途不同，Q235是普通结构钢，属工程用钢，主要用作钢构件，如角钢、槽钢、工字钢、钢板等；45号钢是优质碳素结构钢，属机械用钢，主要用作机械零件，如轴类、齿轮、高强度螺栓等。

再者，钢号表示方法不同，Q235钢号表示的是钢的力学性能-强度（屈服强度不低235MPa）；45号钢好表示钢的化学成分（钢的含碳量为0.45%左右）。

还有钢的性能也不同，Q235属于低碳钢，其塑性较高，但强度较低，适合于拉伸、压延加工，如制作型材、板材等；45号钢属于中碳钢，可进行淬火处理，其热处理后强度和硬度高，故适合于制作机械零件，用于要求受力大及耐磨性好的场合。

（2）45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C4545号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。

45＃钢广泛用于机械制造，这种钢的机械性能很好。

但是这是一种中碳钢，淬火性能并不好，45号钢可以淬硬至HRC42~46。

所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。

1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。

实际应用的最高硬度为HRC55（高频淬火HRC58）。

2. 45钢不要采用渗碳淬火的热处理工艺。

调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。

但表面硬度较低，不耐磨。

可用调质＋表面淬火提高零件表面硬度。

渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。

其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。

经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。

４５号钢和４０Cr钢的区别和性能比较一、45号钢45号钢为优质碳素结构用钢，硬度不高易切削加工，模具中常用来做模板，梢子，导柱等，但须热处理。

45号钢化学成分：含碳(C)量：0.42~0.50%, Si(硅)含量为：0.17~0.37%,Mn(锰)含量：0.50~0.80%, Cr(铬)含量：≤0.25%,S〔硫〕含量：≤0.035 ％ P〔磷〕：≤0.035％Ni(镍)含量：≤0.30%， Cu(铜)含量：≤0.25%。

45号钢密度7.85g/cm3, 弹性模量210GPa力学性能正火：850 ；淬火：840 ；回火：600 ；抗拉强度：不小于600Mpa ；屈服强度：不小于355Mpa ；伸长率：16% ；收缩率：40% ；冲击功：39J ；钢材交货状态硬度：不大于未热处理：229HBS ；退火钢：19 7HBS二、40Cr40Cr是我国GB的标准钢号，40Cr钢是机械制造业使用最广泛的钢之一。

调质处理后具有良好的综合力学性能，良好的低温冲击韧性和低的缺口敏感性。

钢的淬透性良好，水淬时可淬透到Ф28~60mm,油淬时可淬透到Ф15~40mm。

这种钢除调质处理外还适于氰化和高频淬火处理。

切削性能较好，当硬度为HB174~229时，相对切削加工性为60%。

该钢适于制作中型塑料模具。

化学成分〔％〕：C:0.37~0.44, Si:0.17~0.37, Mn:0.50~0.80, Cr:0.80~1.10, Ni:≤0.30P:≤0.035, S:≤0.035, Cu:≤0.030力学性能试样毛坯尺寸(mm):25热处理:第一次淬火加热温度(℃):850;冷却剂:油第二次淬火加热温度(℃):-回火加热温度(℃):520;40CR圆材抗拉强度(σb/MPa):≥980屈服点(σs/MPa):≥785断后伸长率(δ5/%):≥9断面收缩率(ψ/%):≥45冲击吸收功(Aku2/J):≥47布氏硬度(HBS100/3000)(退火或高温回火状态):≤207特性中碳调质钢，冷镦模具钢。

一、45#钢板简介
45#钢板属于优质碳素结构钢板，厚度范围为3-200mm，执行标准GB/T711-2008和Q/WTB007-2008，交货状态为热轧、正火、回火、正火加回火、退火。

二、45#钢板执行标准和45#钢板交货状态
厚度在3-60mm的45#钢板执行标准为GB/T711-2008，厚度>60-200mm的45#钢板执行标准为Q/WTB007-2008。

45#钢板交货状态为正火、退火、高温回火，经供需双方协议，45#钢板也可以热轧状态交货。

三、45#钢板用途
45#钢板使用广泛，用作蒸汽透平机、压缩机、泵运动件，代替渗碳钢制造齿轮、轴、活塞销等，以及机械或机器的结构件，也可以代替工具钢用作模具钢。

2.成品钢板的化学成分允许偏差应符合GB/T222的规定。

2.当45#钢板以热处理状态交货时，当其伸长率较上表规定提高2%（绝对
值）时，厚度在3-60mm的45#钢板允许抗拉强度比上表规定降低40MPa，厚度>60-200mm的45#钢板抗拉强度允许降低20MPa；
3.经供需双方协议，45#钢板也可以以热轧状态交货，以热处理样坯测定
力学性能，样坯尺寸为a*3a*3a，a为钢板厚度。

45乘以45的简便算法在日常生活中，我们经常会遇到需要进行乘法运算的情况，比如说在购物时计算总价，或者是在做数学题目时需要进行乘法运算。

如果是小数相乘，我们可以使用计算器来解决，但是如果是整数相乘，我们应该如何进行快速而准确的计算呢？本文将介绍一种简便算法，帮助大家快速计算45乘以45。

首先，我们需要了解一些基本的数学知识。

我们知道，任何一个整数都可以表示为10的n次方的形式，其中n为自然数。

例如，45可以表示为4×10+5。

因此，我们可以将45乘以45表示为：45×45 = (4×10+5)×(4×10+5)根据乘法分配律，我们可以将上式展开为：45×45 = 4×10×4×10 + 4×10×5 + 5×4×10 + 5×5= 1600 + 200 + 200 + 25= 2025因此，45乘以45的结果为2025。

以上是传统的计算方法，需要进行多次乘法和加法运算，比较繁琐。

接下来，我们将介绍一种简便算法，可以帮助我们快速计算45乘以45。

首先，我们将45拆分为40和5，即45=40+5。

然后，我们将乘法运算转化为加法运算，即：45×45 = (40+5)×(40+5)= 40×40 + 2×40×5 + 5×5= 1600 + 400 + 25= 2025通过这种方法，我们只需要进行一次乘法和两次加法运算，就可以得到45乘以45的结果。

相比传统的计算方法，这种方法更加简便快捷。

这种简便算法的原理很简单，就是将一个数拆分为两个数的和，然后将乘法运算转化为加法运算。

这个方法不仅适用于45乘以45，对于其他整数的乘法运算也同样适用。

只需要将这个数拆分为两个数的和，然后进行加法运算即可。

除了这种方法，还有一些其他的简便算法可以帮助我们快速计算乘法。

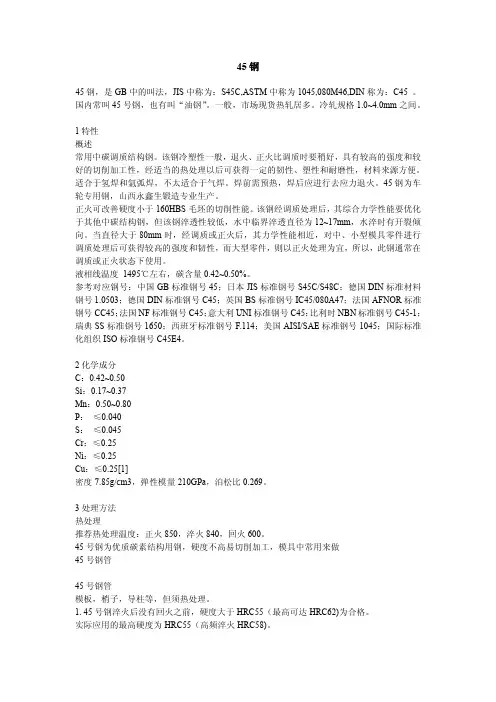

45钢45钢，是GB中的叫法，JIS中称为：S45C,ASTM中称为1045,080M46,DIN称为：C45。

国内常叫45号钢，也有叫“油钢”。

一般，市场现货热轧居多。

冷轧规格1.0~4.0mm之间。

1特性概述常用中碳调质结构钢。

该钢冷塑性一般，退火、正火比调质时要稍好，具有较高的强度和较好的切削加工性，经适当的热处理以后可获得一定的韧性、塑性和耐磨性，材料来源方便。

适合于氢焊和氩弧焊，不太适合于气焊。

焊前需预热，焊后应进行去应力退火。

45钢为车轮专用钢，山西永鑫生锻造专业生产。

正火可改善硬度小于160HBS毛坯的切削性能。

该钢经调质处理后，其综合力学性能要优化于其他中碳结构钢，但该钢淬透性较低，水中临界淬透直径为12~17mm，水淬时有开裂倾向。

当直径大于80mm时，经调质或正火后，其力学性能相近，对中、小型模具零件进行调质处理后可获得较高的强度和韧性，而大型零件，则以正火处理为宜，所以，此钢通常在调质或正火状态下使用。

液相线温度1495℃左右，碳含量0.42~0.50%。

参考对应钢号：中国GB标准钢号45；日本JIS标准钢号S45C/S48C；德国DIN标准材料钢号1.0503；德国DIN标准钢号C45；英国BS标准钢号IC45/080A47；法国AFNOR标准钢号CC45；法国NF标准钢号C45；意大利UNI标准钢号C45；比利时NBN标准钢号C45-1；瑞典SS标准钢号1650；西班牙标准钢号F.114；美国AISI/SAE标准钢号1045；国际标准化组织ISO标准钢号C45E4。

2化学成分C：0.42~0.50Si：0.17~0.37Mn：0.50~0.80P：≤0.040S：≤0.045Cr：≤0.25Ni：≤0.25Cu：≤0.25[1]密度7.85g/cm3，弹性模量210GPa，泊松比0.269。

3处理方法热处理推荐热处理温度：正火850，淬火840，回火600。

45号钢为优质碳素结构用钢，硬度不高易切削加工，模具中常用来做45号钢管45号钢管模板，梢子，导柱等，但须热处理。

45钢热处理工艺规范45号钢由于其综合机械性能好、调质处理后其硬度可控制的范围宽。

钢的热处理是指通过钢在固态下的加热、保温和冷却，改变钢的内部组织，从而改变性能的一种工艺方法。

1. 淬火45号钢的奥氏体稳定性差，加热后需快速淬火冷却才能获得高硬度的马氏体组织。

同时，45号钢的导热性良好，淬火时不需预热而直接人炉加热。

加热温度820℃一860℃温度高低的选择，视工件具体情况确定，比如重要工件，要求变形严格的选用下限温度，碱浴、硝盐浴分级时选用偏高温度，而较大工件调质时，为提高淬透深度和心部性能，选用840℃-860℃的温度等。

将加热好的零件先在水中停留一定时间，约冷却至600℃左右，迅速转移至32号机油中冷却至室温，水中冷却的目的是不使过冷奥金黄色体发生珠光体转变，降低组织应力，接近理想的冷却速度，从而不致于零件淬裂。

在实际操作中，一般是取上限的。

偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。

为使工件的奥氏体均匀化，就需要足够的保温时间,一般为1min/mm,如果实际装炉量大，就需适当延长保温时间。

不然，可能会出现因加热不均匀造成硬度不足的现象。

但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。

我们认为，如装炉量大，加热保温时间需延长1/5。

.因为45钢淬透性低，故应采用冷却速度大的10%盐水溶液,45号钢水淬容易有软点的.。

水温要小于30°。

工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。

因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。

由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。

另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。

静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。

45的英文你知道45的英文怎么说吗?一起来学习一下吧!45的英文：forty-five词组习语：at nine forty-five1.九点四十五分Three forty-five1.三点四十五分forty-five degree angle1.度角forty - five1.到四十五岁2.四十五分hree forty-five1.三点四十五分forty-three years old1.43岁45的英文例句：1. I dare you to sit through forty-five minutes with someone like Vincent!我想你绝不敢和文森特这样的人一起坐上45分钟!2. On the foreign exchanges, the US dollar is up point forty-five.在外汇交易中，美元上涨了0.45个百分点。

3. Daphne Farlow, at forty-five, still looked and spoke like an overgrown schoolgirl.45岁的达芙妮·法洛外貌言谈都还像个稚气未脱的小女生。

4. The tremor occurred in Bucharest, where buildings trembled spasmodically forforty-five seconds or so.布加勒斯特发生了轻微的地震，建筑物间歇性地晃动了约45秒钟。

5. Menstruation may cease when a woman is anywhere between forty-five and fifty years of age.女性停经是在45至50岁期间。

6. In June 1945, Britain still had forty-five per cent of its workforce in the Services and munitions industries.1945年6月，英国仍然有45%的劳动力在部队服役或就职于军火工业。

45转换为二进制方法
一、了解二进制数制的基本概念
二进制数制，又称比特制，是一种使用0和1两个数字符号表示数值的数制系统。

它是计算机中最基本的数制，因为计算机的基本元件——逻辑门和触发器可以很容易地表示和操作这两个数值。

二、掌握将十进制数转换为二进制数的方法
要将十进制数转换为二进制数，我们可以使用除2取余法。

具体步骤如下：
1.将待转换的十进制数除以2，得到商和余数。

2.将商继续除以2，再次得到商和余数。

3.重复上述步骤，直到商为0为止。

4.将每一步得到的余数从下往上排列，得到二进制数。

实例演示：将十进制数45转换为二进制数。

1.45 ÷ 2 = 22 余1
2.22 ÷ 2 = 11 余0
3.11 ÷ 2 = 5 余1
4.5 ÷ 2 = 2 余1
5.2 ÷ 2 = 1 余0
6.1 ÷ 2 = 0 余1
将得到的余数从下往上排列：11101
因此，十进制数45转换为二进制数为11101。

三、总结与拓展
通过以上介绍，我们学会了将十进制数转换为二进制数的方法。

在实际应用中，这种方法非常有用，例如在计算机编程、数据存储和通信等领域。

此外，我们还可以将二进制数转换为十进制数，方法是将二进制数从右到左每一位乘以2的相应次方，然后求和。

掌握二进制数制的基本概念和转换方法，有助于我们更好地理解和应用计算机科学中的基础知识。

45钢正确热处理流程45钢可是咱机械加工里的“老熟人”啦，今天就来唠唠它正确的热处理流程。

一、啥是45钢。

45钢啊，就是咱平常说的优质碳素结构钢，含碳量大概在0.42% - 0.50%之间。

这含碳量就决定了它的好多性能呢。

它强度比较高，塑性和韧性呢，也还不错，而且价格亲民，所以在机械制造领域那可是相当受欢迎的。

二、热处理前的准备。

热处理之前啊，咱得把45钢工件处理得干干净净的。

要是表面有脏东西，像铁锈啊、油污啥的，那可不行。

这就好比要给一个人化妆，脸都没洗干净，那妆能好看吗？所以要把工件进行脱脂、除锈这些预处理。

三、退火处理。

退火是热处理的重要一步呢。

对于45钢来说，退火可以降低它的硬度，改善它的切削加工性能。

就像是让一个脾气暴躁的人先冷静下来一样。

咱们把45钢加热到适当的温度，一般是750 - 850℃左右，然后慢慢冷却。

这慢慢冷却可讲究了，要是冷却太快，就达不到咱想要的效果啦。

通过退火，45钢内部的组织结构会变得更加均匀，应力也能消除不少呢。

四、正火处理。

正火也是很关键的一步哦。

正火的温度和退火有点像，不过正火的冷却速度比退火快一些。

这时候的45钢就像是经过了一次小锻炼，它的强度和硬度会有所提高，而且韧性也不会差。

正火后的45钢啊，切削性能也很好，而且还能细化晶粒，让它的组织更加紧密呢。

五、淬火处理。

淬火就像是给45钢来一场“冰火两重天”的挑战。

把45钢加热到820 - 860℃，然后迅速放到冷却液里冷却，像水啊、油啊都可以当冷却液。

这一冷一热的，45钢的硬度就会大大提高。

不过淬火也有风险呢，要是操作不好，容易产生变形或者开裂。

这就像是锻炼过度了，身体会受伤一样。

六、回火处理。

经过淬火的45钢虽然硬了，但是也变“脆”了。

这时候就需要回火来挽救。

回火就是把淬火后的45钢再加热到一定温度，不过这个温度可比淬火低多了，根据不同的要求，可以在150 - 650℃之间选择。

回火可以消除淬火产生的内应力，降低脆性，还能调整硬度和韧性的比例，让45钢变得更“坚强”又不失“柔韧”。
