45#钢热处理工艺

1强度强度指金属在外力作用下，抵抗塑性变形和断裂的能力1)抗拉强度ób 金属试样拉伸时，在拉断前所承受的最大负荷与试样原横截面面积之比称为抗拉强度ób=Pb/Fo式中Pb——试样拉断前的最大负荷(N)Fo——试样原横截面积(mm2)2)抗弯强度óbb MPa 试样在位于两支承中间的集中负荷作用下，使其折断时，折断截面所承受的最大正压力对圆试样：óbb=8PL/Лd³;对矩形试样：óbb=3PL/2bh²式中P——试样所受最大集中载荷(N)L——两支承点间的跨距(mm)d——圆试样截面之外径(mm)b——矩形截面试样之宽度(mm)h——矩形截面试样之高度(mm)3)抗压强度óbc MPa 材料在压力作用下不发生碎、裂所能承受的最大正压力，称为抗压强度óbc=Pbc/Fo式中Pbc—试样所受最大集中载荷（N）Fo—试样原截面积（mm²）4)抗剪强度てMPa 试样剪断前，所承受的最大负荷下的受剪截面具有的平均剪应力双剪：óて=P/2F;单剪：óて=P/Fo式中P—剪切时的最大负荷（N）Fo—受检部位的原横截面积(mm²)5)抗扭强度MPa 指外力是扭转力的强度极限てb≈3Mb/4Wp(适用于钢材)てb≈Mb/Wp(适用于铸铁)式中Mb—扭转力矩（N•mm）Wp—扭转时试样截面的极断面系数（mm²）6)屈服点ós MPa 金属试样在拉伸过程中，负荷不再增加，而试样仍继续发生变形的现象称为“屈服”。

发生屈服现象时的应力，称为屈服点或屈服极限Ós=Ps/Fo式中Ps——屈服载荷(N)Fo——试样原横截面积(mm2)7)屈服强度ó0.2 MPa 对某些屈服现象不明显的金属材料，测定屈服点比较困难，常把产生O．2％永久变形的应力定为屈服点，称为屈服强度或条件屈服极限ó0.2=P0.2/Fo式中P0. 2——试样产生永久变形为0.2％时的载荷(N)Fo——试样原横截面积(mm2)8)持久强度ób/时间（h）MPa 金属材料在高温条件下。

45钢的热处理45号钢，是GB中的叫法，JIS中称为：S45C,ASTM中称为1045,080M46,DIN称为:C45 。

它的化学成分中含碳量是0.42~0.50%，Si含量为0.17~0.37%Mn含量0.50~0.80%Cr 含量<=0.25%。

推荐热处理温度：正火850，淬火840，回火600。

45号钢为优质碳素结构用钢，硬度不高易切削加工,模具中常用来做模板、梢子、导柱等，但须热处理。

1、45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。

实际应用的最高硬度为HRC55（高频淬火HRC58）。

2、45号钢不要采用渗碳淬火的热处理工艺。

调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。

但表面硬度较低，不耐磨。

可用调质＋表面淬火提高零件表面硬度。

渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。

其表面含碳量0.8－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。

经热处理后，表面可以获得很高的硬度（HRC58－62），芯部硬度低，耐冲击。

如果用45号钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。

现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。

0.35％从来没见过实例，只在教科书里有介绍。

可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。

GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPaGB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J一、轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。

它主要用来支承传动零部件，传递扭矩和承受载荷。

45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C4545号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。

45＃钢广泛用于机械制造，这种钢的机械性能很好。

但是这是一种中碳钢，淬火性能并不好，45号钢可以淬硬至HRC42~46。

所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度。

1. 45钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。

实际应用的最高硬度为HRC55（高频淬火HRC58）。

2. 45钢不要采用渗碳淬火的热处理工艺。

调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。

但表面硬度较低，不耐磨。

可用调质＋表面淬火提高零件表面硬度。

渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。

其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。

经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。

如果用45钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。

现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。

0.35％从来没见过实例，只在教科书里有介绍。

可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。

GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPa 优质碳素钢牌号: 45化学成分质量分数%|C: 0.42～0.50化学成分质量分数%|Si: 0.17～0.37化学成分质量分数%|Mn: 0.50～0.80化学成分质量分数%|Cr≤: 0.25化学成分质量分数%|Ni≤: 0.30化学成分质量分数%|Cu≤: 0.25tianshanlouren 实习小编一级|消息| 我的百科| 我的知道| 百度首页| 退出我的百科我的贡献草稿箱我的任务为我推荐新闻网页贴吧知道MP3图片视频百科文库帮助设置首页自然文化地理历史生活社会艺术人物经济科学体育红楼梦世博金属热处理工艺百科名片金属热处理是将金属工件放在一定的介质中加热、保温、冷却，通过改变金属材料表面或内部的组织结构来控制其性能的工艺方法。

45是什么材料
45是一种常见的材料，它在我们的日常生活中扮演着重要的角色。

那么，45到底是什么材料呢？接下来，我们将深入探讨这个问题。

首先，我们需要了解45是一种合金材料。

合金是由两种或两种以上的金属或非金属组成的固溶体，具有金属特性的一种材料。

45合金是一种低合金钢，含有较低的合金元素，通常是碳、锰、硅等。

关于45合金的具体成分，它主要由碳、硅、锰等元素组成。

其中，碳是提高钢的硬度和强度的主要合金元素，硅可以提高钢的强度和硬度，锰可以提高钢的强度和韧性。

因此，45合金具有较高的硬度、强度和耐磨性，适用于制造各种机械零件和工具。

此外，45合金还具有良好的焊接性能和加工性能，可以通过热处理来改善其性能。

因此，它在机械制造、汽车制造、船舶制造、冶金设备制造等领域得到了广泛的应用。

在日常生活中，我们也可以看到45合金的身影。

比如，我们家中的门窗锁、工具、自行车的零部件等，都可能采用了45合金材料。

由于其具有良好的性能和较低的成本，因此受到了制造业和消费者的青睐。

总的来说，45是一种常见的合金材料，具有较高的硬度、强度和耐磨性，适用于各种机械制造领域。

它在我们的日常生活中也扮演着重要的角色，为我们的生活和工作提供了便利。

希望通过本文的介绍，你对45合金材料有了更深入的了解。

45法则(杀手数独)
数独中每行、每列和每宫都只包含1-9九个数字，所以每行、每列和每宫中所有数字之和为1+2+3+4+5+6+7+8+9=45。

几个虚线框组成的整体与其所在行、列或宫如果只有少量单元格不重合，那么可以计算出几个虚线框内数字总和，再求出该总和于45的差值，那么这个差值就是不重合部分单元格内的数字之和。

杀手数独45法则：存在于一宫的三个虚线框比一宫只多出一个单元格C4，这三个虚线框内数字总和为15+20+15=50，所以C4=50-45=5。

同理，I9=24+12+14-45=5；单区的45法则还可以扩展为双区的90法则，如三宫和六宫内所示，F7=90-（25+24+18+20）=3。

见图所示:
45法则是做杀手题优先考虑的技巧，如果发现几个虚线框与某区只有一个单元格不重合，那么经过简单的计算就能确定该单元格的数字。

由于杀手数独开始基本没有已知数字，利用45法则在刚开始就能确定的数字就显得作用很大了。

在寻找45法则没有进展的情况下，试一试需找双区（90）甚至三区（135）的线索。

还要注意有是利用45法则不能得到一个确定的数字，只能得到一个几
个单元格组成的数组，不要忽视这些条件，有时就是这些分散的条件才是解题的关键线索。

45号钢简介45号钢,是GB中的叫法,JIS中称为:S45CASTM中称为1045,080M46,DIN称为:C45 。

45和40Cr属中碳钢，焊接性不好，在焊接热影响区容易产生裂纹和脆化等缺陷。

可以焊接时可试用如下工艺：焊接最好在退火状态或正火状态下进行，焊接后再进行热处理，开双边30度坡口，钝边剩2mm，要求焊透。

焊前预热200—300℃。

焊接层间温度控制在260度以下。

焊后热处理620度保温3小时，缓冷。

焊条采用J857Cr或J907Cr。

化学成分含碳（C）量是0.42~0.50%，Si含量为0.17~0.37%，Mn含量0.50~0.80%，Cr 含量<=0.25%。

处理方法热处理推荐热处理温度：正火850，淬火840，回火600.45号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。

1.45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。

2.实际应用的最高硬度为HRC55（高频淬火HRC58）。

3.45号钢不要采用渗碳淬火的热处理工艺。

4.调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。

但表面硬度较低，不耐磨。

可用调质＋表面淬火提高零件表面硬度45#钢和Q235钢进行焊接，选用什么焊条好？选用抗裂性好的焊条，如使用E4315、E5015等，因为对于异种钢焊接接头，只要焊缝强度不低于强度低的一侧母材就可以了。

在实践中一般选用低匹配，技术上更容易掌握。

鉴于45号钢碳当量高，难焊，对于调质状态的材料可对焊接部位局部退火处理，焊后如没条件作局部热处理，可在焊后保温，以利于消氢。

比较简单的方法是取一定量的砂按焊条烘干要求烘焙，当接头焊接完工后及时将工件埋在砂里。

焊前要对45号钢一侧进行预热，250度即可。

取好的焊接方法还是手工电弧焊，用氩弧焊因工件予热的原因，焊接过程不便操作。

45度人生是什么意思
45度人生是一个网络热词，意思如下：
“四十五度人”，意思是只想躺平又做不到，想起身好好拼一把又三分钟热度，每天都在躺平和起身中反复，然后卡在中间45°的尴尬状态，还有一种说法就是360度人，无论怎么努力都会回到原点，又被现实破防了。

自从“内卷”“躺平”等网络热词面世以来，逐渐成为口头禅充斥在大家的生活中。

由此衍生的“45°人生”一词逐渐进入人们视野。

（45°人生指那些在躺平和内卷两种状态中不断变换，处于中间45度尴尬状态的人生）。

不少人表示，终于找到了一个符合自身定位的词语。

原来自己的人生有一个“学名”——“45°人生”。

在内卷与躺平中纠结那么久，还是它更适合我。

上又上不去，下又下不来，处在中间的我真的很尴尬，45°人生对于我来说是如此的贴切。

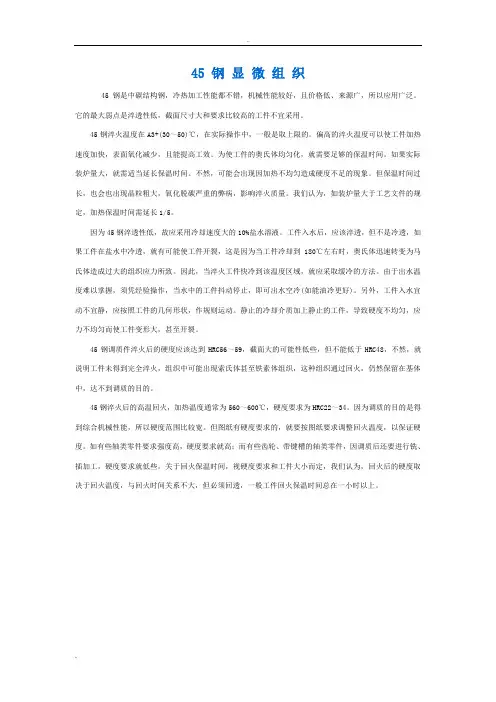

45 钢显微组织45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。

它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。

45钢淬火温度在A3+(30～50)℃，在实际操作中，一般是取上限的。

偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。

为使工件的奥氏体均匀化，就需要足够的保温时间。

如果实际装炉量大，就需适当延长保温时间。

不然，可能会出现因加热不均匀造成硬度不足的现象。

但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。

我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5。

因为45钢淬透性低，故应采用冷却速度大的10%盐水溶液。

工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。

因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。

由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷(如能油冷更好)。

另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。

静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。

45钢调质件淬火后的硬度应该达到HRC56～59，截面大的可能性低些，但不能低于HRC48，不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中，达不到调质的目的。

45钢淬火后的高温回火，加热温度通常为560～600℃，硬度要求为HRC22～34。

因为调质的目的是得到综合机械性能，所以硬度范围比较宽。

但图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。

如有些轴类零件要求强度高，硬度要求就高；而有些齿轮、带键槽的轴类零件，因调质后还要进行铣、插加工，硬度要求就低些。

关于回火保温时间，视硬度要求和工件大小而定，我们认为，回火后的硬度取决于回火温度，与回火时间关系不大，但必须回透，一般工件回火保温时间总在一小时以上。

1600162-10102438162017001727-10732591172718001820-11372743182720002020-126330482032弯头规格尺寸表弯头是改变管路方向的管件。

弯头标准是什么呢按角度分，有45°及90°180°三种最常用的，另外根据工程需要还包括60°等其他非正常角度弯头。

弯头标准都有哪些弯头市场调研报告显示，弯头的材料有铸铁、不锈钢、合金钢、可煅铸铁、碳钢、有色金属及塑料等。

弯头标准表显示，按照生产工艺可分为：焊接弯头、冲压弯头、推制弯头、铸造弯头等。

其他名称：90度弯头、直角弯、爱而弯等。

下面介绍弯头标准尺寸表及弯头规格表：弯头标准尺寸表及弯头规格表一览弯头市场调研显示，国标弯头管道安装中常用的一种连接用管件，连接两根公称通径相同或者不同的管子，使管路作一定角度转弯.弯头标准尺寸表弯头标准jis b2311 通用钢制对焊管件弯头标准jis b2312 钢制对焊管件弯头标准jis b2313 钢板制对焊管件弯头标准jis b2316 钢制承插焊管件弯头标准管件执行标准之美国标准：弯头标准号描述弯头标准asme/ansi 工厂制造的锻钢对焊管件弯头标准asme/ansi 承插焊和螺纹锻造管件弯头标准asme/ansi 钢制对焊小半径弯头和回头弯弯头标准asme 管法兰和法兰配件弯头标准mss sp-43 锻制不锈钢对焊管件弯头标准mss sp-83 承插焊和螺纹活接头弯头标准mss sp-97 承插焊、螺纹和对焊端的整体加强式管座弯头规格表一览以上为大家介绍的就是弯头标准及弯头的规格表，在管道系统所使用的全部管件中，所占比例最大，约为80%。

45号钢热处理工艺内容来源网络，由深圳机械展收集整理！调质是淬火加高温回火的双重热处理，其目的是使工件具有良好的综合机械性能。

调质钢有碳素调质钢和合金调质钢二大类，不管是碳钢还是合金钢，其含碳量控制比较严格。

如果含碳量过高，调质后工件的强度虽高，但韧性不够，如含碳量过低，韧性提高而强度不足。

为使调质件得到好的综合性能，一般含碳量控制在0.30~0.50%。

调质淬火时，要求工件整个截面淬透，使工件得到以细针状淬火马氏体为主的显微组织。

通过高温回火，得到以均匀回火索氏体为主的显微组织。

小型工厂不可能每炉搞金相分析，一般只作硬度测试，这就是说，淬火后的硬度必须达到该材料的淬火硬度，回火后硬度按图要求来检查。

1、45钢的调质45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。

它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。

45钢淬火温度在A3+(30~50) ℃，在实际操作中，一般是取上限的。

偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。

为使工件的奥氏体均匀化，就需要足够的保温时间。

如果实际装炉量大，就需适当延长保温时间。

不然，可能会出现因加热不均匀造成硬度不足的现象。

但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。

我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5。

因为45钢淬透性低，故应采用冷却速度大的10%盐水溶液。

工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。

因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。

由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。

另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。

静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。

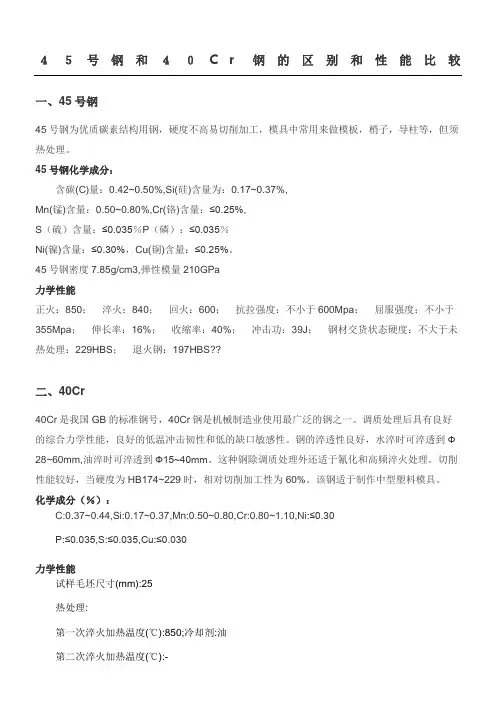

一、45号钢45号钢为优质碳素结构用钢，硬度不高易切削加工，模具中常用来做模板，梢子，导柱等，但须热处理。

45号钢化学成分：含碳(C)量：0.42~0.50%,Si(硅)含量为：0.17~0.37%,Mn(锰)含量：0.50~0.80%,Cr(铬)含量：≤0.25%,S（硫）含量：≤0.035％P（磷）：≤0.035％Ni(镍)含量：≤0.30%，Cu(铜)含量：≤0.25%。

45号钢密度7.85g/cm3,弹性模量210GPa力学性能正火：850；淬火：840；回火：600；抗拉强度：不小于600Mpa；屈服强度：不小于355Mpa；伸长率：16%；收缩率：40%；冲击功：39J；钢材交货状态硬度：不大于未热处理：229HBS；退火钢：197HBS??二、40Cr40Cr是我国GB的标准钢号，40Cr钢是机械制造业使用最广泛的钢之一。

调质处理后具有良好的综合力学性能，良好的低温冲击韧性和低的缺口敏感性。

钢的淬透性良好，水淬时可淬透到Ф28~60mm,油淬时可淬透到Ф15~40mm。

这种钢除调质处理外还适于氰化和高频淬火处理。

切削性能较好，当硬度为HB174~229时，相对切削加工性为60%。

该钢适于制作中型塑料模具。

化学成分（％）：C:0.37~0.44,Si:0.17~0.37,Mn:0.50~0.80,Cr:0.80~1.10,Ni:≤0.30P:≤0.035,S:≤0.035,Cu:≤0.030力学性能试样毛坯尺寸(mm):25热处理:第一次淬火加热温度(℃):850;冷却剂:油第二次淬火加热温度(℃):-回火加热温度(℃):520;(σb/MPa):≥980(σs/MPa):≥785(δ5/%):≥9断面收缩率(ψ/%):≥45冲击吸收功(Aku2/J):≥47布氏硬度(HBS100/3000)(退火或):≤207特性中碳调质钢，冷镦模具钢。

该钢价格适中，加工容易，经适当的热处理以后可获得一定的韧性、塑性和耐磨性。

45岁生日感言45岁生日感言在平凡的学习、工作、生活中，我们心中难免会有一些新的想法，这时就可以通过写感言的方式将其记录下来。

那么好的感言都具备一些什么特点呢？以下是小编帮大家整理的45岁生日感言，欢迎阅读，希望大家能够喜欢。

45岁生日感言11、无论你今天要面对什么，既然走到了这一步，就坚持下去，给自己一些肯定，你比自己想象中要坚强。

早安!2、如果你因失去了太阳而流泪，那么你也将失去群星了。

祝自己生日快乐!3、尽可多创造快乐去填满时间，哪可活活缚着时间来陪着快乐。

祝自己生日快乐!4、不说人短，不思人过；不念人恶，不扬人错。

能过就是生活，能走就是道路。

莫嫌路颠簸，世界本曲折。

你好，早安!5、所以，未来的日子里，我要快乐，要让生活充满阳光，要实现我所有的梦想，要尽全力让所有爱我的和我爱的人快乐。

我要成长，要学会体谅和承担，要懂得如何善解人意而不再任意妄为，要让生活简单纯净。

我要忘记悲伤不再寂寞，要学着在难过和寂寞的时候找到快乐和欣然。

我要坚持我自己的信念，肯定自己的力量和能力，坚信我的梦想经过努力后一定会成为现实，不畏惧所有怀疑和阻碍，我要努力让我的未来更加明朗、更加美好。

6、你的出生给这个世界带来了欢笑，你的出生给这个世界带来了祥和，你的出生给这个世界带来了幸福，为了这个世界的美好，你的生日一定要快快乐乐的哟。

7、我加了一岁，加了一份魅力，加了一份成熟，加了一份智慧。

8、一生一世，时间和生命的精彩在轮回中相逢。

这一刻，我虔诚的在佛前为你祈祷祝福：愿你的人生都像今天这般七彩斑斓，你的耳边永远充满甜蜜的喝彩，心里流淌着幸福的旖旎。

9、拥有一个健康的体魄将使你的生活更具活力；拥有一个清醒的头脑将使你的人生更具理智；拥有一群朋友将使你的生活更具快乐；拥有一颗爱心将使你的生活更具和谐。

祝自己生日快乐!10、胸怀更宽广些，懂得进取与淡薄，生活的态度与责任，面对世事变迁生命无常的.淡定从容，要做一个坚强、善良、正直、健康、活力的女孩子。

45钢显微组织45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。

它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。

45钢淬火温度在A3+(30〜50) C,在实际操作中，一般是取上限的。

偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。

为使工件的奥氏体均匀化，就需要足够的保温时间。

如果实际装炉量大，就需适当延长保温时间。

不然，可能会出现因加热不均匀造成硬度不足的现象。

但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。

我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5 o因为45钢淬透性低，故应采用冷却速度大的10%k水溶液。

工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180C左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。

因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。

由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷(如能油冷更好)。

另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。

静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。

45钢调质件淬火后的硬度应该达到HRC5659,截面大的可能性低些，但不能低于HRC48不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中，达不到调质的目的。

45钢淬火后的高温回火，加热温度通常为560〜600C，硬度要求为HRC24 34。

因为调质的目的是得到综合机械性能，所以硬度范围比较宽。

但图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。

如有些轴类零件要求强度高，硬度要求就高；而有些齿轮、带键槽的轴类零件，因调质后还要进行铢、插加工，硬度要求就低些。

关于回火保温时间，视硬度要求和工件大小而定，我们认为，回火后的硬度取决于回火温度，与回火时间关系不大，但必须回透，一般工件回火保温时间总在一小时以上。

45#钢在一般工艺条件下不能进行焊接，因为随着含碳量的增加，钢材的可焊性变差，低碳钢具有较好的可焊性，含碳量超过0.35%的钢材可焊性较差容易产生焊接裂纹。

当采取一些特殊的工艺措施后，45#钢也可以进行焊接，一般是焊前预热，小的焊接规范，焊后缓冷以及焊后消除应力退火等措施是可以进行焊接的，但是容易产生淬硬组织，在焊缝和热影响区都容易产生马氏体组织和较大的焊接残余应力。

钢的分类钢是含碳量在0.04%-2.3%之间的铁碳合金。

为了保证其韧性和塑性，含碳量一般不超过1.7%。

钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。

钢的分类方法多种多样，其主要方法有如下七种：1、按品质分类(1) 普通钢（P≤0.045%，S≤0.050%）(2) 优质钢（P、S均≤0.035%）(3) 高级优质钢（P≤0.035%，S≤0.030%） 2.、按化学成份分类(1) 碳素钢：a.低碳钢（C≤0.25%）；b.中碳钢（C≤0.25~0.60%）；c.高碳钢（C≤0.60%）。

(2)合金钢：a.低合金钢（合金元素总含量≤5%）b.中合金钢（合金元素总含量＞5~10%）c.高合金钢（合金元素总含量＞10%）。

3、按成形方法分类：(1) 锻钢；(2) 铸钢；(3) 热轧钢；(4) 冷拉钢。

4、按金相组织分类(1) 退火状态的a.亚共析钢（铁素体+珠光体）b.共析钢（珠光体）c.过共析钢（珠光体+渗碳体）d.莱氏体钢（珠光体+渗体）。

(2) 正火状态的：a.珠光体钢；b.贝氏体钢；c.马氏体钢；d.奥氏体钢。

(3) 无相变或部分发生相变的5、按用途分类(1) 建筑及工程用钢：a.普通碳素结构钢；b.低合金结构钢；c.钢筋钢。

(2) 结构钢a.机械制造用钢：(a)调质结构钢；(b)表面硬化结构钢：包括渗碳钢、氨钢、表面淬火用钢；(c)易切结构钢；(d) 冷塑性成形用钢：包括冷冲压用钢、冷镦用钢。

b.弹簧钢 c.轴承钢(3) 工具钢：a.碳素工具钢；b.合金工具钢；c.高速工具钢。
