TT210涂层测厚仪 说明书

.

.

涂层测厚仪操作规程

.

. 一、原则

涂层测厚仪是常见的一种设备涂层检测工具，它采用单片机技术，精度高、数字显示、示值稳定、功耗低、操作简单方便、触摸按键、单探头全量程测量、体积小、重量轻，且具有存储、读出、统计、低电压指示、系统/零点/两点校准等特点，涂层测厚仪采用磁性测厚法，可以方便无损地测量铁磁材料上非磁性涂层的厚度，如钢铁表面上的锌、铜、铬等镀层或油漆、搪瓷、玻璃钢、喷塑、沥青等涂层的厚度。

二、工作原理

我公司使用的涂层测厚仪为MC-2000A型，该仪器采用电磁感应法测量涂（镀）层的厚度。位于部件表面的探头产生一个闭合的磁回路，随着探头与铁磁性材料间的距离的改变，该磁回路将不同程度的改变，引起磁阻及探头线圈电感的变化。利用这一原理可以精确地测量探头与铁磁性材料间的距离，即涂（镀）层厚度。

三、技术参数

1、测量范围： 0~1200um

2、测量误差： <3%±1um

3、最小示值： 1um

4、显示方式： 4位液晶数字显示

5、主要功能：

(1).测量： 单探头全量程测厚

(2).存储、删除： 可存入600个测量数据，可以删除测量中的单个可疑数据，也可以删除存储区内的所有数据。

(3).读： 读出已存入的测量数据

(4).统计： 设有三个统计量，平均值最大值最小值

(5).校准： 可进行零点校准、两点校准及系统校准

(6).电量： 具有欠压显示功能

(7).蜂鸣提示：操作过程中有蜂鸣提示

(8).打印：可打印测量值，选配微型打印机

(9).关机：具有自动关机和手动关机两种方式

6、使用环境温度： 0℃~+40℃ 相对湿度：不大于90%

.

. 四、应用方法

1.开机前准备：根据电池仓盖指示的方向打开电池仓，然后按照机壳后面的正负极指示装入两节1.5V电池，压好电池仓盖。

2.按键名称及作用

A."ON/OFF"键：为复合键。在关机状态时，为开机键；在开机状态时，为关机键。仪器在自动关机后应按此键开机。

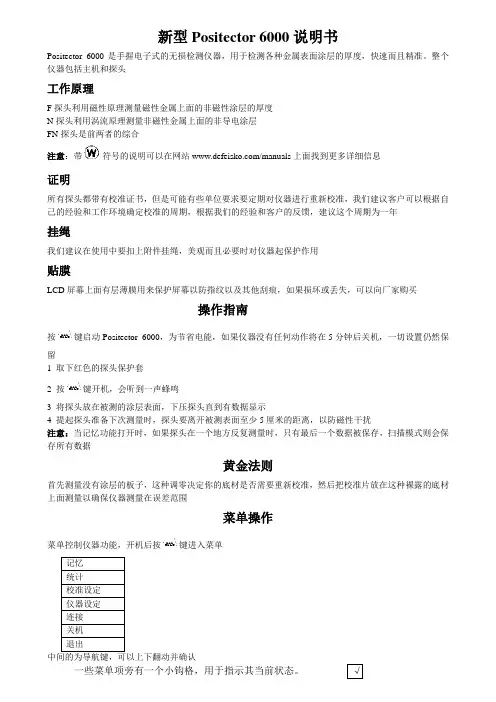

新型Positector 6000说明书

Positector 6000是手握电子式的无损检测仪器，用于检测各种金属表面涂层的厚度，快速而且精准。整个仪器包括主机和探头

工作原理

F探头利用磁性原理测量磁性金属上面的非磁性涂层的厚度

N探头利用涡流原理测量非磁性金属上面的非导电涂层

FN探头是前两者的综合

注意：带符号的说明可以在网站/manuals上面找到更多详细信息

证明

所有探头都带有校准证书，但是可能有些单位要求要定期对仪器进行重新校准，我们建议客户可以根据自己的经验和工作环境确定校准的周期，根据我们的经验和客户的反馈，建议这个周期为一年

挂绳

我们建议在使用中要扣上附件挂绳，美观而且必要时对仪器起保护作用

贴膜

LCD屏幕上面有层薄膜用来保护屏幕以防指纹以及其他刮痕，如果损坏或丢失，可以向厂家购买

操作指南 按键启动Positector 6000，为节省电能，如果仪器没有任何动作将在5分钟后关机，一切设置仍然保留

1 取下红色的探头保护套

2 按键开机，会听到一声蜂鸣

3 将探头放在被测的涂层表面，下压探头直到有数据显示

4 提起探头准备下次测量时，探头要离开被测表面至少5厘米的距离，以防磁性干扰

注意：当记忆功能打开时，如果探头在一个地方反复测量时，只有最后一个数据被保存，扫描模式则会保存所有数据

黄金法则

首先测量没有涂层的板子，这种调零决定你的底材是否需要重新校准，然后把校准片放在这种裸露的底材上面测量以确保仪器测量在误差范围

菜单操作 菜单控制仪器功能，开机后按键进入菜单

记忆

统计

校准设定

仪器设定

连接

关机

退出

中间的为导航键，可以上下翻动并确认

一些菜单项旁有一个小钩格，用于指示其当前状态。 √ Positector .net

为了加强仪器的操作，所有Positector的用户可以共享Positector .net平台，Positector .net是一种免费处

漆膜测厚仪操作规程

一、引言

漆膜测厚仪是一种常用于测量表面涂层的厚度的仪器设备。它广泛应用于涂装行业、汽车维修、船舶检验等领域。本文档旨在阐述漆膜测厚仪的操作规程，确保用户正确、安全地使用该仪器。

二、安全操作

1. 仪器适用于室内使用，禁止在潮湿环境中操作。

2. 在操作前，应检查仪器是否完好，并确保电源正常。

3. 使用前应仔细阅读说明书，并遵循生产商提供的操作指南。

三、仪器组装

1. 打开漆膜测厚仪盖板，将仪器打开，并确认舌状插头是否牢固连接。

2. 将探针连接至漆膜测厚仪的插头接口中。

3. 关闭漆膜测厚仪盖板，确保仪器完整封闭。

四、测量操作 1. 按下仪器的开关按钮，开启仪器。

2. 对测量物体进行准备，确保其表面干燥、清洁且无杂质。

3. 将漆膜测厚仪的探针贴附在测量物体的表面，确保探针与表面均匀结合。

4. 保持探针与表面垂直，并将仪器持续大约1-2秒，使仪器稳定在测量状态。

5. 仔细观察仪器上显示的数值，记录下测量结果。

6. 移动探针进行多个点的测量，以确保准确性。

7. 当测量完成后，记得关闭仪器并将探针从测量物体上取下。

五、维护保养

1. 使用后应及时清洁仪器，确保其表面干燥，并避免水蒸气和污垢对仪器的影响。

2. 存放时，应将仪器放置在干燥、避光和通风良好的地方，防止阳光及潮湿对其造成损害。 3. 定期校准仪器，以确保测量准确性。可以选择请专业人员进行校准或者按照生产商提供的校准方法进行自行校准。

六、故障排除

1. 若仪器发生故障，应立即停止使用，并联系专业人员进行维修。

2. 在使用过程中若发现仪器显示数据异常，可以尝试重新测量或者重启仪器。

3. 若仪器的显示屏幕模糊或无法显示，请检查电源是否连接正常，电池是否有足够电量，或者尝试更换新电池。

七、注意事项

1. 操作时请戴好防护手套，避免接触测量物体过程中对皮肤的伤害。

2. 禁止随意改动仪器控制按钮，以免影响测量结果和仪器正常工作。

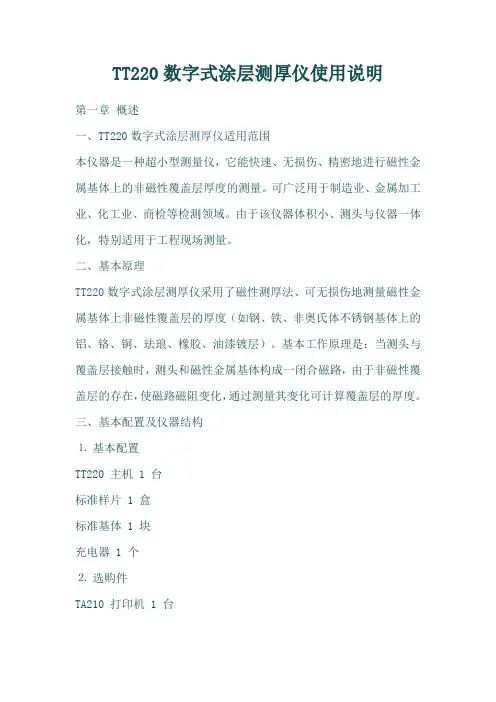

TT220数字式涂层测厚仪使用说明

第一章 概述

一、TT220数字式涂层测厚仪适用范围

本仪器是一种超小型测量仪，它能快速、无损伤、精密地进行磁性金属基体上的非磁性覆盖层厚度的测量。可广泛用于制造业、金属加工业、化工业、商检等检测领域。由于该仪器体积小、测头与仪器一体化，特别适用于工程现场测量。

二、基本原理

TT220数字式涂层测厚仪采用了磁性测厚法、可无损伤地测量磁性金属基体上非磁性覆盖层的厚度（如钢、铁、非奥氏体不锈钢基体上的铝、铬、铜、珐琅、橡胶、油漆镀层）。基本工作原理是：当测头与覆盖层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可计算覆盖层的厚度。

三、基本配置及仪器结构

⒈ 基本配置

TT220 主机 1 台

标准样片 1 盒

标准基体 1 块

充电器 1 个

⒉ 选购件

TA210 打印机 1 台 ⒊ 仪器结构

本仪器基本组成部分见图 1。

⒈ 测头 ⒉ 液晶显示屏幕 ⒊ ▲键 ⒋ ▼键 ⒌ MODE 键

⒍ ON/C 键 ⒎ 充电插座 ⒏ 打印机插座 ⒐ 外壳图 13

第二章 技术参数

一、性能指标

⒈ 测量范围及测量误差（见表一）

表一示值误差（µm）

型号 工作原理

测量范围（µm）

低限分辨力（µm） 零点校准 二点校准TT220 磁感应 0~1250 1 ±（3%H+1），±[（1%~3%）H+1]

型号待测基体最小曲率半径（mm）

基体最小面积的直径（mm）

基体临界厚度（mm）

TT220 凸 1.5 凹 9 ∅7 0.5

注：H—标称值

⒉ 使用环境：

温度：0~40℃

湿度：20%～75%

无强磁场环境

⒊ 电源：镍镉电池 3.6 V 二节 ⒋ 外型尺寸：150mm×55.5mm×23mm

⒌ 重量：150g

二、主要功能

● 可进行零点校准及二点校准，并可用基本校准法对测头的系统误差进行修正；

● 具有两种测量方式：连续测量方式（CONTINUE）和单次测量方式
