完整版第3章地质构造及对工程影响 1 / 7
第 3 章 地质结构及对工程的影响
地壳运动：指因为地球内动力而惹起的地壳变形和变位。
包含：起落运动：指垂直地表的运动（沿地球半径方向的上涨或降落运动） 。
水平运动：指平行于地表的运动（沿地球切线方向或沿水平方向的结构运动） 。
地壳运动的结果：致使地壳岩石产生变形和变位，并形成各样地质结构 ( 结构改动在岩
层和岩体中遗留下来的各样结构踪迹） 。
第一节 水平结构和单斜结构 一、观点
堆积岩层形成时的原始产出状态 ( 即产状 ) 大部分是水平或近于水平。 假如经受地壳运动（垂直抬升） 的影响， 改变了原始形成时的地点， 但仍保持水平产状的一套水平岩层构成的结构，称为 水平结构 。 岩层受结构运动的影响，不单改变了岩层形成时的地点，并且改变了原有的水平状态，
使岩层面向同一方向倾斜， 并与水平面拥有必定的交角， 便形成了 单斜结构 。常常是构成其余结构 ( 褶曲一翼，断层一盘等 ) 的一部分。
二、岩层产状
岩层的产状常用岩层的走向、偏向、 倾角来确立，这三者称为产状因素。 在野外产状因素直接用地质罗盘进行丈量。
走向 岩层面与水平面的交线， 称走向线走向线
两头所指的方向称走向
产
偏向 垂直于走向线沿层面向下所引的直线， 称 状
要 倾斜线。其在水平面上的投影线所指方向，称
素 为偏向
倾角 倾斜线与其在水平面上的投影线间的夹角
第二章 褶皱结构
褶皱指构成地壳的岩层， 受结构应力的激烈作用， 使岩层形成一系列波状曲折而未丧失其连续性的结构。岩层的连续性整性末遇到损坏，是岩石塑性变形的表现。褶皱结构的基本种类
一、褶曲：褶皱结构中的一个曲折
核： 褶皱中心部分的地层
褶 翼： 核部双侧对称出露的地层 曲
的 轴面： 指大概均分褶皱的一个设想面 要
素 轴线： 轴面与地面的交线
第一章 绪论
一．名词解释：
1．地貌学：是研究地表地貌形态特征、成因、分布和形成发展规律的学科
。
2．第四纪地质学：是研究距今二三百万年内第四纪的沉积物、生物、气候、地层、构造运动和地壳发展历史规律的学科。
地貌学研究的主要对象和内容是什么？
地貌学的研究对象是地貌或地形(landforms)，即各种规模的地表起伏的总和。
地貌学是研究地表地貌形态特征、成因、分布和形成发展规律的学科。
地貌学研究地球表面各种形态特征、塑造地表形态的动力、 地貌发育演化规律以及地貌的内部结构及地貌的 空间分布规律，并根据地貌发育演化的规律来利用改造自然
第四纪地质学研究的主要对象和内容是什么？
第四纪地质学是研究距今二三百万年内第四纪的沉积物、生物、气候、 地层、构造运动和地壳发展历史规律的学科。
(1)第四纪沉积物的形成，第四纪地层的划分和对比，拟定第四纪地质年表。
(2)研究第四纪环境，包括地壳运动的特征、气候的演化及生物界的发展历史，并由此产生一系列分支学科：新构 造运动学、古冰川学、第四纪古地理学、古人类学等。
两个下限：全新世——1.17万年；第四纪——2.588百万年
在地表形态形成过程的同时，也就形成了第四纪沉积物的形成过程。
第二章 第四纪、地貌和地球环境变化动因概述
一．名词解释：
1．地貌：地貌就是地表（地球表面）形态。
2．地貌的形态：主要是由形状和坡度不同的地形面、地形线和地形点等形态基本要素构成一定几何形态特征的地表高低起伏。
3．地貌的基本形态： 指那些成因单纯、体积小、单个分布的地貌形态；一个地貌基本形态是由一个单一的地貌过程形成的。
4．地貌的形态组合：在空间分布上有一定的规律、在成因上有联系、在形态上无联系的地貌组合在一起。
高度+坡度能反映地貌形态 1。高度大、坡度大－－－ 地形陡峻 2。高度小、坡度小－－－ 地形平缓

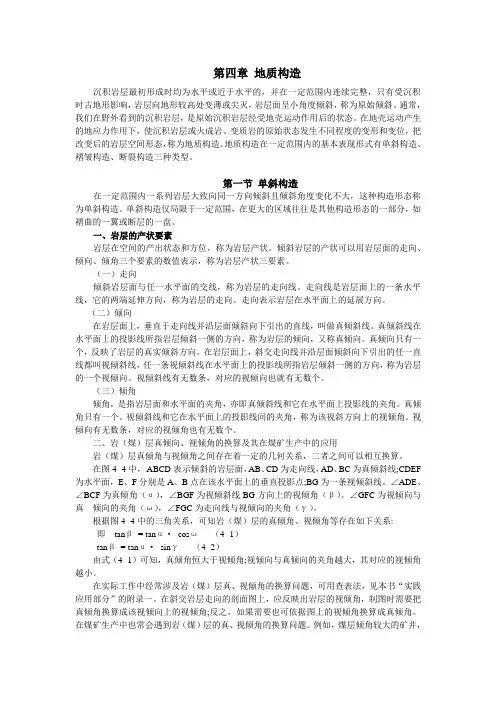

第四章 地质构造
沉积岩层最初形成时均为水平或近于水平的，并在一定范围内连续完整，只有受沉积时古地形影响，岩层向地形较高处变薄或尖灭，岩层面呈小角度倾斜，称为原始倾斜。通常，我们在野外看到的沉积岩层，是原始沉积岩层经受地壳运动作用后的状态。在地壳运动产生的地应力作用下，使沉积岩层或火成岩、变质岩的原始状态发生不同程度的变形和变位，把改变后的岩层空间形态，称为地质构造。地质构造在一定范围内的基本表现形式有单斜构造、褶皱构造、断裂构造三种类型。
第一节 单斜构造
在一定范围内一系列岩层大致向同一方向倾斜且倾斜角度变化不大，这种构造形态称
为单斜构造。单斜构造仅局限于一定范围，在更大的区域往往是其他构造形态的一部分，如
褶曲的一翼或断层的一盘。
一、岩层的产状要素
岩层在空间的产出状态和方位，称为岩层产状。倾斜岩层的产状可以用岩层面的走向、
倾向、倾角三个要素的数值表示，称为岩层产状三要素。
（一）走向
倾斜岩层面与任一水平面的交线，称为岩层的走向线。走向线是岩层面上的一条水平线，它的两端延伸方向，称为岩层的走向。走向表示岩层在水平面上的延展方向。
（二）倾向
在岩层面上，垂直于走向线并沿层面倾斜向下引出的直线，叫做真倾斜线。真倾斜线在
水平面上的投影线所指岩层倾斜一侧的方向，称为岩层的倾向，又称真倾向。真倾向只有一个，反映了岩层的真实倾斜方向。在岩层面上，斜交走向线并沿层面倾斜向下引出的任一直线都叫视倾斜线，任一条视倾斜线在水平面上的投影线所指岩层倾斜一侧的方向，称为岩层的一个视倾向。视倾斜线有无数条，对应的视倾向也就有无数个。
（三）倾角
倾角，是指岩层面和水平面的夹角，亦即真倾斜线和它在水平面上投影线的夹角。真倾角只有一个。视倾斜线和它在水平面上的投影线间的夹角，称为该视斜方向上的视倾角。视倾向有无数条，对应的视倾角也有无数个。
二、岩（煤）层真倾向、视倾角的换算及其在煤矿生产中的应用

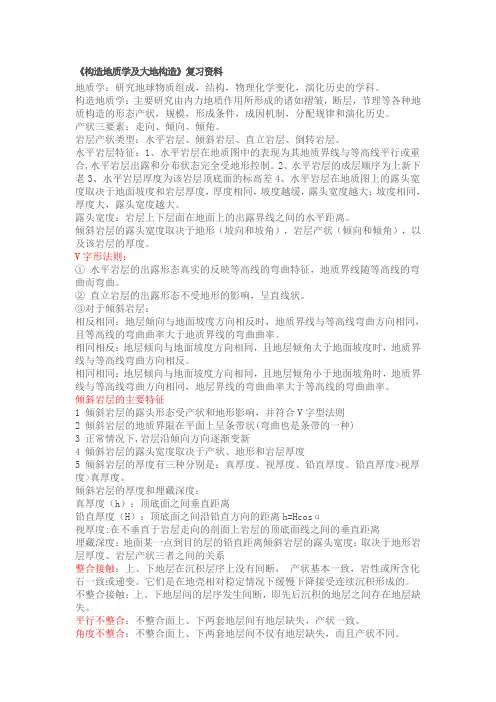

《构造地质学及大地构造》复习资料
地质学：研究地球物质组成，结构，物理化学变化，演化历史的学科。
构造地质学：主要研究由内力地质作用所形成的诸如褶皱，断层，节理等各种地质构造的形态产状，规模，形成条件，成因机制，分配规律和演化历史。
产状三要素：走向、倾向、倾角。
岩层产状类型：水平岩层、倾斜岩层、直立岩层、倒转岩层。
水平岩层特征：1、水平岩层在地质图中的表现为其地质界线与等高线平行或重合,水平岩层出露和分布状态完全受地形控制。2、水平岩层的成层顺序为上新下老3、水平岩层厚度为该岩层顶底面的标高差4、水平岩层在地质图上的露头宽度取决于地面坡度和岩层厚度，厚度相同，坡度越缓，露头宽度越大；坡度相同，厚度大，露头宽度越大。
露头宽度：岩层上下层面在地面上的出露界线之间的水平距离。
倾斜岩层的露头宽度取决于地形（坡向和坡角），岩层产状（倾向和倾角），以及该岩层的厚度。
V字形法则：
① 水平岩层的出露形态真实的反映等高线的弯曲特征，地质界线随等高线的弯曲而弯曲。
② 直立岩层的出露形态不受地形的影响，呈直线状。
③对于倾斜岩层：
相反相同：地层倾向与地面坡度方向相反时，地质界线与等高线弯曲方向相同，且等高线的弯曲曲率大于地质界线的弯曲曲率。
相同相反：地层倾向与地面坡度方向相同，且地层倾角大于地面坡度时，地质界线与等高线弯曲方向相反。
相同相同：地层倾向与地面坡度方向相同，且地层倾角小于地面坡角时，地质界线与等高线弯曲方向相同，地层界线的弯曲曲率大于等高线的弯曲曲率。
倾斜岩层的主要特征
1 倾斜岩层的露头形态受产状和地形影响，并符合V字型法则
2 倾斜岩层的地质界限在平面上呈条带状(弯曲也是条带的一种)
3 正常情况下,岩层沿倾向方向逐渐变新
4 倾斜岩层的露头宽度取决于产状、地形和岩层厚度
5 倾斜岩层的厚度有三种分别是：真厚度、视厚度、铅直厚度。铅直厚度>视厚度>真厚度。
倾斜岩层的厚度和埋藏深度：
