机械装配工艺
第一节 机械装配概述
一部机械产品往往由成千上万个零件组成,装配就是把加工好的零件按一定的顺序和技
术连接到一起,成为一部完整的机械产品，并且可靠地实现产品计的功能。装配处于产品
制造所必需的最后阶段，产品的质量（从产品设计，零件制造到产品装配）最终通过装配得
到保证和检验。因此，装配是决定产品质量的关键环节。研究制订合理的装配工艺，采用有BR〉效的保证装配精度的装配方法,对保证很进一步提高产品质量有着十分重要的意义.
一,机械装配的基本概念
任何产品都由若干个零件组成。为保证有效地组织装配,必须将产品分解为若干个能进
行独立装配的装配单元.
零件是组成产品的最小单元,它由整块金属（或其它材料）制成。机械装配中，一般先
将零件装成套件，组件和部件,然后再装至成产品。
套件是在一个基准零件上,装上一个或若干个零件而构成，它是最小的装配单元.套件
中唯一的基准零件是为联接相关零件和确定各零件的相对位置.为套件而进行的装配称套
装。套件的主要因工艺或材料问题,分成零件制造,但在以后的装配中可作为一个零件,不
再分开。如双联齿轮。
组件是在一个基准零件上，装上若干套件及零件而构成.组件中唯一的基准零件用于联
接相关零件和套件，并确定它们的相对位置。为形成组件而进行的装配称组装。组件中可以
没有套件,即由一个基准零件加若干个零件组成,它与套件的区别在于组件在以后的装配中
可拆.如机床主轴箱中的主轴组件。
部件是在一个基准零件上，装上若干组件，套件和零件而构成.部件中唯一的基准零件
用来联接各个组件,套件和零件。并决定它们之间的相对位置。为形成部件而进行的装配称
部装。部件在产品中能完成一定的完整的功用。如机床中的主轴箱.
在一个基准零件上，装上若干部件，组件，套件和零件就成为整个产品.同样一部产品
中只有一个基准零件，作用与上述相同。为形成产品的装配称总装.如卧式车床便是以床身
机械装配工艺
第一节 机械装配概述
一部机械产品往往由成千上万个零件组成,装配就是把加工好的零件按一定的顺序和技
术连接到一起,成为一部完整的机械产品,并且可靠地实现产品计的功能.装配处于产品
制造所必需的最后阶段,产品的质量(从产品设计,零件制造到产品装配)最终通过装配得
到保证和检验.因此,装配是决定产品质量的关键环节.研究制订合理的装配工艺,采用有BR>效的保证装配精度的装配方法,对保证很进一步提高产品质量有着十分重要的意义.
一,机械装配的基本概念
任何产品都由若干个零件组成.为保证有效地组织装配,必须将产品分解为若干个能进
行独立装配的装配单元.
零件是组成产品的最小单元,它由整块金属(或其它材料)制成.机械装配中,一般先
将零件装成套件,组件和部件,然后再装至成产品.
套件是在一个基准零件上,装上一个或若干个零件而构成,它是最小的装配单元.套件
中唯一的基准零件是为联接相关零件和确定各零件的相对位置.为套件而进行的装配称套
装.套件的主要因工艺或材料问题,分成零件制造,但在以后的装配中可作为一个零件,不
再分开.如双联齿轮.
组件是在一个基准零件上,装上若干套件及零件而构成.组件中唯一的基准零件用于联
接相关零件和套件,并确定它们的相对位置.为形成组件而进行的装配称组装.组件中可以
没有套件,即由一个基准零件加若干个零件组成,它与套件的区别在于组件在以后的装配中
可拆.如机床主轴箱中的主轴组件.
部件是在一个基准零件上,装上若干组件,套件和零件而构成.部件中唯一的基准零件
用来联接各个组件,套件和零件.并决定它们之间的相对位置.为形成部件而进行的装配称
部装.部件在产品中能完成一定的完整的功用.如机床中的主轴箱.
在一个基准零件上,装上若干部件,组件,套件和零件就成为整个产品.同样一部产品
中只有一个基准零件,作用与上述相同.为形成产品的装配称总装.如卧式车床便是以床身
～｜｜０ 《机械设计与制造》 Ａｕｇ ２００２ ｏ．４ Ｍａｃｌｆｉｎｅｒ）’Ｄｅｓｉｇｎ＆ Ｍ［ａｎＬＬｆａｃｔｕｒＰ
文章编号：１００１—３９９７（２００２）０４一Ｏｌ１Ｏ—Ｏ２
一种机器装配工艺新方法
马建辉成刚虎（西安理工大学，西安７１００４８）
Ａ ｎｅｗ ｔｅｃｈｎｏｌｏｇｉｃａｌ ｍｅｔｈｏｄ ｏｆ ｍａｃｈｉｎｅ ａｓｓｅｍｂｌｙ ＭＡ Ｊ Ｊａｎ—ｈｕｉ，ＣＨＥＮＧ Ｇａｎｇ—ｌ１ｕ（Ｘｉ’ａｌｌ Ｕ ｅｌ’ｓｉｔ）ｒ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ！Ｘｉ’ａｎ ７１００４８ Ｃｈｉｎａ）
【摘要】通过分析分组修配法的特点，提出了先通过设计计算将修配件进行更合理分组，再利用分组
修配法进行装配的一种机器装配工艺新方法。此装配方法可将修配量控制在理想的范围内，既保证了精
度，又提高了效率。
关键词：装配；修配法；尺寸链
【Ａｂｓｔｒａｃｔｊ Ｔｈｒｏｕｇｈ ａｎｏｌｙｚｉｎｇ ｔｈｅｆｅａｔｕｒｅｓ ｏｊ’ｇｒｏｕｐｉｎｇ ａｓｓｅｍｂｌｅ ｍｅｔｈ．ｏｄ，ａ ｒｔｇＲ，ｔｅｃｈｎｏｌｏｇｉｃａｌ ｍｅｔｈｏｄ
ｍａｃｈｉｎｅ ａｓｓｅｍｂｌｙ ｉｓ ｐｒｅｓｅｎｔｅｄ．Ｔｈｉｓ ｍｅｔｈｏｄ ｉｓ ｔｈａｔ ｐａｒｔｓ ａｒｅ ｒａｔｉｏｎａＵｙ ｇｒｏｕｐｅｄ ｂｙ ｃａｌｃｕｌａｔｉｏｎ ａｔ ｆｉｒｓｔ，ａｎｄ ｔｈｅｎ
ａｓｓｅｍｂｌｅｄ ｂｙ ｇｒｏｕｐｉｎｇ ａｓｓｅｍｂｌｙ．Ｔｈｒｏｕｇｈ ｕｓｉｎｇ ｔｈｉｓ Ⅲｍｅｔｈｏｄ，ｔｈｅ￣ｏ．１ｌｔｅ Ｑ，’ｍａｋｅ ｒｅｐａｉｒ ｃａｎ ｂｅ ｃｏｔｔｔｔ‘ｏｌｌｅｄ ｉｎ ａ ｐｒｏｐｅｒ ｓｃｏｐｅ，ｔｈｅ ａｓｓｅｍｂｌｅ ｐｒｅｃｉｓｉｏｎ ｃａｎ ｂｅ ｇｕａｒａｎｔｅｅｄ ａｎｄ ｅｆｆｉｃｉｅｎｃｙ ｉｓ ｅｎｈａｎｃｅｄ ａｌｓｏ． Ｋｅｙ ｗｏｒｄｓ：Ａｓｓｅｍｂｌｙ；Ｍａｋｅ ｒｅｐａｉｒ ｍｅｔｈｏｄ；Ｄｉｍｅｎｓｉｏｎ ｃｈａｉｎ

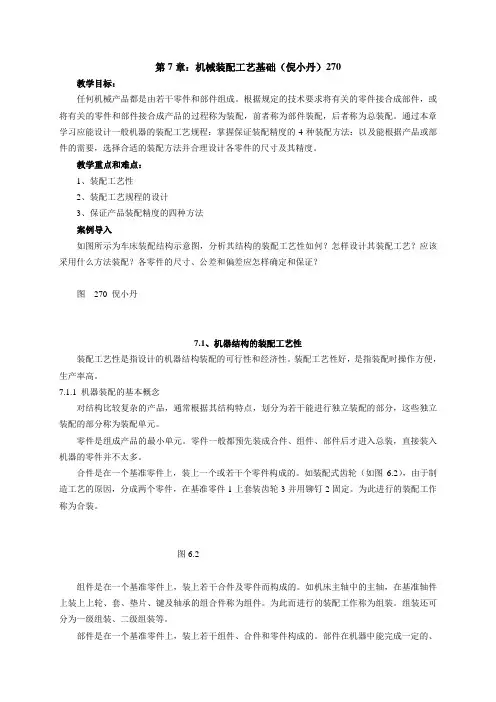

第7章：机械装配工艺基础（倪小丹）270
教学目标：
任何机械产品都是由若干零件和部件组成。根据规定的技术要求将有关的零件接合成部件，或将有关的零件和部件接合成产品的过程称为装配，前者称为部件装配，后者称为总装配。通过本章学习应能设计一般机器的装配工艺规程：掌握保证装配精度的4种装配方法：以及能根据产品或部件的需要，选择合适的装配方法并合理设计各零件的尺寸及其精度。
教学重点和难点：
1、装配工艺性
2、装配工艺规程的设计
3、保证产品装配精度的四种方法
案例导入
如图所示为车床装配结构示意图，分析其结构的装配工艺性如何？怎样设计其装配工艺？应该采用什么方法装配？各零件的尺寸、公差和偏差应怎样确定和保证？
图 270 倪小丹
7.1、机器结构的装配工艺性
装配工艺性是指设计的机器结构装配的可行性和经济性。装配工艺性好，是指装配时操作方便，生产率高。
7.1.1 机器装配的基本概念
对结构比较复杂的产品，通常根据其结构特点，划分为若干能进行独立装配的部分，这些独立装配的部分称为装配单元。
零件是组成产品的最小单元。零件一般都预先装成合件、组件、部件后才进入总装，直接装入机器的零件并不太多。
合件是在一个基准零件上，装上一个或若干个零件构成的。如装配式齿轮（如图6.2），由于制造工艺的原因，分成两个零件，在基准零件1上套装齿轮3并用铆钉2固定。为此进行的装配工作称为合装。
图6.2
组件是在一个基准零件上，装上若干合件及零件而构成的。如机床主轴中的主轴，在基准轴件上装上上轮、套、垫片、键及轴承的组合件称为组件。为此而进行的装配工作称为组装。组装还可分为一级组装、二级组装等。
部件是在一个基准零件上，装上若干组件、合件和零件构成的。部件在机器中能完成一定的、完整的功用。例如车床的主轴箱装配就是部装。主轴箱箱体为部装的基准零件。
产品是在一个基准零件上装上若干部件、组件、合件和零件而成的。
7.1.2 装配工艺系统图
