2021环球网校一级建造师《市政公用工程管理与实务》城市桥梁工程云私塾讲义

一级建造师《市政公用工程管理与实务》（2021年版）知识点总结归纳§1K411011 城镇道路分类与分级（P1）§1K411012 沥青路面结构组成特点（P2）一、结构组成（一）基本原则（1面层 路面道路结构 基层路基层间结合必须紧密稳定，以保证结构的整体性和应力传递的连续性。

路 面 面 基 层 路基JTG D50-2017规定：① 路面结构层由面层、基层和底基层组成。

② 垫层归为功能层或路基处置层。

（2）行车荷载和自然因素对路面结构的影响随深度的增加而逐渐减弱，因而对路面材料的强度、刚度和稳定性的要求也随深度的增加而逐渐降低。

各结构层的材料回弹模量应自上而下递减。

应：基层材料的回弹模量/面层的回弹模量≥0.3宜：土基的回弹模量/基层（或底基层）的回弹模量=0.08～0.4（3）面层、基层的结构类型及厚度应与交通量及载重量相适应。

交通量大、轴载重时，应采用高级路面面层与强度较高的结合料稳定类材料基层。

（4）基层的结构类型分为：①柔性基层；②半刚性基层。

在半刚性基层上铺筑面层时，城市主干路、快速路应适当加厚面层或采取其他措施（如：应力消减层，采用土工织物）以减轻反射裂缝。

（二）路基与填料上面层中面层2. 路基填料（1）①高液限黏土不适于做路基填料。

必须采用上述土做填料时，应掺②高液限粉土加石灰或水泥等结合料进行改善。

③含有机质的细粒土（2）地下水位高时，宜提高路基顶面标高。

当设计标高受限制，未能达到中湿状态的路基临界高度时，应选用粗粒土或低剂量石灰或水泥稳定细粒土做路基填料，同时应采取在边沟下设置排水渗沟等降低地下水位的措施。

（3）岩石或填石路基顶面应铺设整平层。

整平层可采用未筛分碎石和石屑或低剂量水泥稳定粒料，其厚度视路基顶面不平整程度而定，一般100～150mm。

（三）基层与材料①刚性基层：碾压混凝土、贫混凝土。

（水泥混凝土类）1. 基层材料分类塌落度T=0，流动性差。

②半刚性基层：无机结合料稳定材料。

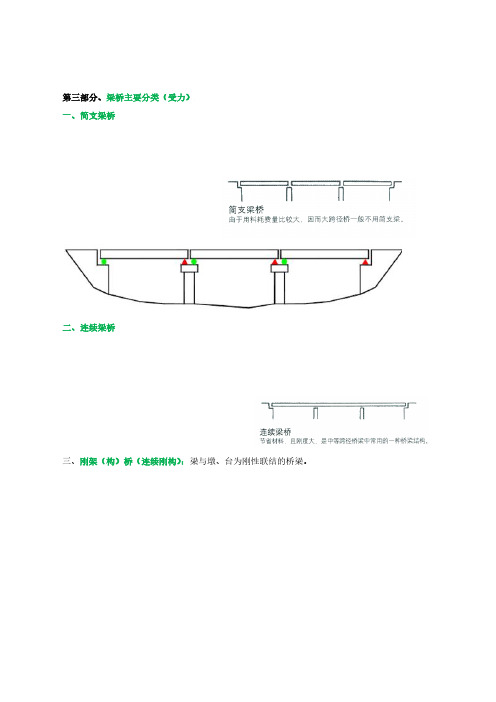

第三部分、梁桥主要分类（受力）一、简支梁桥二、连续梁桥三、刚架（构）桥（连续刚构）：梁与墩、台为刚性联结的桥梁。

第四部分、桥梁其他术语一、主桥、引桥、跨线桥、高架桥主桥：根据设计流量、通航要求、结构等确定的桥梁的主要跨段。

引桥：位于主桥两端、代替高路堤的桥梁跨段。

跨线桥：又称立交桥，即跨越铁路公路城市道路或桥梁等线路的桥梁。

因跨越处没有水流，也称旱桥。

高架桥：跨越山谷或城市高架道路的桥梁称为高架桥。

其特点为：桥墩高度较高，一般用钢筋混凝土排架或单柱、双柱式钢筋混凝土桥墩。

二、匝道、简单立体交叉、互通式立体交叉匝道：互通式立体交叉上下各层道路之间供转弯车辆行驶的连接道。

简单立体交叉上下层道路之间互不连通的立体交叉。

简称简单立交。

互通式立体交叉上下各层道路之间用匝道或其他方式互相连接的立体交叉。

其中只有部分匝道互相连通的称为部分互通式立体交叉三、其他术语正交桥：桥梁的纵轴线与其跨越的河流流向或路线轴向相垂直的桥梁。

斜交桥：桥梁的纵轴线与其跨越的河流流向或路线轴向不相垂直的桥梁。

正桥：桥梁的纵轴线与其墩台轴线相垂直的桥梁。

斜桥：桥梁的纵轴线与其墩台轴线不相垂直的桥梁。

第五部分、桥梁跨径组合及表示方法一、跨、孔、联一座桥梁只有两个桥台没有桥墩的，称为单跨桥梁。

除桥台之外，有一个桥墩的，称为两跨桥梁，以此类推。

墩台之间由桥跨结构所跨越的空间称之为桥孔。

几跨桥梁又称为及孔桥梁。

联：两道伸缩缝之间，往往叫一联二、跨径组合表示方法背景资料某公司承建一座城市桥梁。

该桥上部结构为6×20m简支预制预应力混凝土空心板梁，每跨设置边梁2片，中梁24片；下部结构为盖梁及φ1000mm圆柱式墩，重力式U型桥台，基础均采用φ1200mm钢筋混凝土钻孔灌注桩。

桥墩构造如图1所示。

背景资料：某公司中标承建某市城郊结合部交通改扩建高架工程。

高架桥跨越132m鱼塘和菜地，设计跨径组合41.5＋49＋41.5m，其余为标准联，跨径组合为（28＋28＋28）m×7联，支架法施工，下部结构为H型墩身下接10.5m×6.5m×3.3m承台（埋深在光纤线缆下0.5m），承台下设有1.2m，深18m的人工挖孔灌桩。

级建造师《市政公用工程管理与实务》云私塾1K412010城镇桥梁工程结构与材料【考点】城市桥梁结构组成与类型【出题方向】1.桥梁组成构件识别（客观题、识图题、概念题）2.常用术语（概念题、识图-计算）3.桥梁按受力特点分类（梁式、拱式等基本特点）4.桥梁其他分类方式（以长度为重点）【习题1】某桥梁设计跨径组合为150+130+130+150m。

【问题】1.说明图中结构的名称。

2.指出伸缩装置与桥头搭板的位置。

3.该桥按照单孔跨径属于哪类桥梁？【答案】1.A-盖梁，B-支座，C-承台。

2.伸缩装置应设置在边孔梁段与桥台之间的预留槽中，桥头搭板应设置在桥台后背回填区上部。

3.按照单孔跨径划分，该桥属于大桥。

【习题2】某立交桥桥面设计标高为56.400m，T梁底标高为54.200m，桥下路面标高为50.200m，则该桥的建筑高度为（）m。

A.6.400B.6.200C.4.000D.2.200【答案】D【解析】此题考查了桥梁建筑高度计算。

桥梁建筑高度为桥上行车路面至桥下结构最下缘之间的距离，即56.400-54.200=2.200m。

故D正确。

【习题3】下列说法中属于梁式桥特征的有（）。

A.在竖向荷载作用下存在较大水平反力B.外力作用方向与承重结构的轴线接近垂直C.与同样跨径的其他结构体系相比，梁内产生的弯矩最大D.通常需用预应力钢筋混凝土建造E.通常需用抗弯能力强的材料建造【答案】BCE【解析】梁式桥是一种在竖向荷载作用下无水平反力的结构。

由于外力（恒载和活载）的作用方向与承重结构的轴线接近垂直，故与同样跨径的其他结构体系相比，梁内产生的弯矩最大，通常需用抗弯能力强的材料（钢、木、钢筋混凝土、预应力混凝土等）来建造。

故选BCE。

【考点】模板、支架和拱架设计、制作、安装与拆除【出题方向】1.工前准备（作业人员、个护措施、方案）2.设计与验算（荷载组合、架体构成）3.制作与安装（地基处理、通行孔、预压、检验）4.脚手架搭设5.拆除作业要求【习题1】模板支架设计中，在桥墩侧模强度验算中，荷载组合应选择（）。

2021年一级建造师《市政公用工程管理与实务》真题与解析一、单项选择题（共20题，每题1分，每题的备选项中，只有一个最正确或最符合题意。

选对每题得1分，没选或错选均不得分）。

1.下列索赔项目中，只能申请工期索赔的是（）。

A.工程施工项目增加B.征地拆迁滞后C.投标图纸中未提及的软基处理D.开工前图纸延期发出【答案】D【解析】延期发出图纸产生的索赔，由于是施工前准备阶段，该类项目一般只进行工期索赔。

2.关于水泥混凝土面层原材料使用的说法，正确的是（）。

A.主干路可采用32.5级的硅酸盐水泥B.重交通以上等级道路可采用矿渣水泥C.碎砾石的最大公称粒径不应大于26.5mmD.宜采用细度模数2.0以下的砂【答案】C【解析】重交通以上等级道路、城市快速路、主干路应采用42.5级及以上的道路硅酸盐水泥或硅酸盐水泥，普通硅酸盐水泥，A选项错误。

其他道路可采用矿渣硅酸盐水泥，其强度等级宜不低于32.5级，B选项错误。

宜采用质地坚硬，细度模数在2.5以上，符合级配规定的洁净粗砂、中砂，技术指标应符合规范要求，D选项错误。

3.下列因素中，可导致大体积混凝土现浇结构产生沉陷裂缝的是（）。

A.水泥水化热B.外界气温变化C.支架基础变形D.混凝土收缩【答案】C【解析】混凝土的沉陷裂缝：支架、支撑变形下沉会引发结构裂缝，过早拆除模板支架易使未达到强度的混凝土结构发生裂缝和破损。

4.水平定向钻第一根钻杆入土钻进时，应采取（）方式。

A.轻压慢转B.中压慢转C.轻压快转D.中压快转【答案】A【解析】第一根钻杆入土钻进时，应采取轻压慢转的方式，稳定钻进导入位置和保证入土角，且入土段和出土段应为直线钻进，其直线长度宜控制在20m左右。

5.重载交通、停车场等行车速度慢的路段，宜选用（）的沥青。

A.针入度大，软化点高B.针入度小，软化点高C.针入度大，软化点低D.针入度小，软化点低【答案】B【解析】对高等级道路，夏季高温持续时间长、重载交通、停车场等行车速度慢的路段，尤其是汽车荷载剪应力大的结构层，宜采用稠度大（针入度小）的沥青。

2021 年环球网校一级建造师《市政公用工程管理与实物》考点精讲此内容为管理法规部分所有讲义，对应视频85-97 讲，如下载本讲视频讲义，勿需下载第85-97 讲视频讲义。

1K420000 市政公用工程项目施工管理章节学习提示【考纲知识体系】1K420010 招标投标管理1K420020 造价管理1K420030 合同管理1K420040 成本管理1K420050 施工组织设计1K420060 现场管理1K420070 进度管理1K420080 质量管理——090～130 已融入技术部分1K4200140 安全管理——150～170 已融入技术部分1K4200180 职业健康安全与环境管理1K4200190 竣工验收备案专题：招标投标管理考点：招标投标管理考点：招标、投标的条件与程序考点：招标投标管理（一）招标文件（1）招标公告（或投标邀请书）；（2）投标人须知；（3）合同主要条款；（4）投标文件格式；（5）工程量清单；（6）技术条款；（7）设计图纸；（8）评定标准和方法；（9）投标其他材料。

（二）招标方式公开招标：招标人通过发布招标公告，向不特定的法人或者其他组织发出投标邀请。

在国家指定的报刊或信息网络上发布。

邀请招标：招标人向三家以上具备承担施工招标项目能力的，资信良好的特定法人或者其他组织发出投标邀请。

（三）招标公告（投标邀请书）（1）招标项目的名称和地址。

（2）招标项目的内容、规模、资金来源。

（3）招标项目的实施地点和工期。

（4～5）获取招标文件或资格预审文件的时间、地点以及费用。

（6）对投标人的资质等级的要求。

技术部分 经济部分 暂列金额 暂估价：材料和设备单价 三、投标 （二） （1） ； （法定代表人或委托代理人签字或盖单位章；密封） ：投标函及投标函附录；法定代表人或附有法定代表人身份证明的授权委托书； （投标估算价 2%；有效期应当与投标有效期一致）；资格审查资料； 投标人须知前附表规定的其他材料。

lK412000 城市桥梁工程lK412010 城市桥梁结构形式及通用施工技术lK412011 城市桥梁结构组成与类型一、桥梁基本组成与常用术语(一)桥梁的定义(二)桥梁的基本组成 (1)桥梁由上部结构、下部结构、支座系统和附属设施四个基本部分组成。

1)桥跨结构: 2)支座系统::在桥跨结构与桥墩或桥台的支承处所设置的传力装置。

它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位。

3)桥墩:4)桥台:设在桥的两端;一边与路堤相接，以防止路堤滑塌;另一边则支承桥跨结构的端部。

为保护桥台和路堤填土，桥台两侧常做锥形护坡、挡土墙等防护工程。

5)墩台基础:(2)附属设施: 1)桥面铺装(或称行车道铺装):2)排水防水系统:3)栏杆(或防撞栏杆):4)伸缩缝:5)灯光照明:二、桥梁的主要类型1.梁式桥:梁式桥与同样跨径的其他结构体系相比，梁内产生的弯矩最大。

2.拱式桥:拱桥的承重结构以受压为主。

3.刚架桥:刚架桥梁部主要受弯，而在柱脚处也具有水平反力。

lK412012 模板、支架的设计、制作、安装与拆除一、模板、支架和拱架的设计与验算(6) 模板、支架和拱架的设计中应设施工预拱度。

施工预拱度应考虑下列因素: 1)设计文件规定的结构预拱度;2)支架和拱架承受全部施工荷载引起的弹性变形; 3)受载后由于杆件接头处的挤压和卸落设备压缩而产生的非弹性变形; 4)支架、拱架基础受载后的沉降。

二、模板、支架和拱架的制作与安装 (2)支架立柱必须落在有足够承载力的地基上，立柱底端必须放置垫板或混凝土垫块。

支架地基严禁被水浸泡，冬期施工必须采取防止冻胀的措施。

(3)支架通行孔的两边应加护桩，夜间应设警示灯。

施工中易受漂流物冲撞的河中支架应设牢固的防护设施。

(4)安设支架、拱架过程中，应随安装随架设临时支撑。

采用多层支架时，支架的横垫板应水平，立柱应铅直，上下层立柱应在同一中心线上。

(5)支架或拱架不得与施工脚手架、便桥相连。

2021 年环球网校一级建造师《市政公用工程管理与实物》考点精讲章节学习提示1K417000 施工测量与监控量测 【考纲知识体系】1K417010 施工测量 1K417020 监控量测专题：施工测量考点：施工测量主要内容与常用仪器考点：场区控制测量 考点：竣工图编绘与实测考点：施工测量主要内容与常用仪器一、施工测量主要内容与作业规定（1） 编制施工测量方案。

（2） 定期对仪器进行检校；必须在 内，足够的稳定性和精度，适于工作需要。

（3） 测量作业前、后均应采用不同数据采集人核对的方法。

（三）基本规定 （1） 综合性工程使用不同设计文件时，施工控制网测设后， 应进行平面控制网联测。

（2） 工程占地、拆迁范围（拨地钉桩），标出地下构筑物位置；根据已建立平面、高程控制网进行施工布桩、放线测量。

（3） 发现桩位偏移或丢失应及时补测、钉桩。

（4） 定位桩和与其相应结构的距离宜保持一致，不能保持一致时，必须在桩位上予以准确 清晰标明。

（四）作业要求 （1） 持证上岗。

（2）（3） （4） 检定周期二、常用仪器及测量方法仪器功能工程应用全站仪具有水准仪、经纬仪和测距仪功能，可以取代经纬仪使用组成：接收筒、发射筒、照准头、振荡器、混频器、控制箱、电池、反射棱镜及专用三脚架等平面控制网线控制点坐标三角高程三维坐标经纬仪电子经纬仪、光学经纬仪J2 精度：两半测回角值之差不大于±12"水平角竖直角水准仪H a+a=H b+b组成：目镜、物镜、水准管、制动螺旋、微动螺旋、校正螺丝、脚螺旋及专用三脚架等标高和高程仪器功能工程应用激光准直仪适用于长距离、大直径隧道以及髙耸构筑物的点位坐标传递、同心度找正测量角度坐标定向准直组成：发射、接收、附件卫星定位由基准站、若干个流动站、无线电通信系统组成基准站：GPS 接收机、GPS 天线、无线电通信发射系统、电源（车用蓄电瓶）及基准站控制器等；流动站：GPS 接收机、GPS 天线、无线电通信接听系统、电源及流动站控制器等。

2021 环球网校一级建造师《市政公用工程管理与实务》优选题分班【课程导学】1.班次定位：对经典例题深度剖析，强化对考点的理解和掌握，查漏补缺2.授课思路：框架梳理→例题讲解3.学习建议学习章节精讲课程→下载讲义做题→匹配优选题分课程进行知识点巩固及做题技巧提升1K410000 市政公用工程技术1K411000 城镇道路工程本章分值分布节名2020 2019 2018单选多选案例单选多选案例单选多选案例结构与材料 1 4 2 2 1 2 路基施工 2 2 5 1 2基层施工 2 1 2 面层施工 1 4 1 13合计12 分27 分9 分1K411010 城镇道路工程结构与材料【本节考点概览】【考点】城镇道路分类与分级★【经典例题】【例题·多选】将城镇道路按所处环境可分为（）。

A.仓库区道路B.全市性道路C.中心区道路D.公交专用道路E.林荫路【答案】ACE【解析】城镇道路分类方式如下（1）按规划地位：快速、主干、次干、支路；（2）按对交通运输作用：全市性、区域性、环路、放射路、过境道路等；（3）按运输性质：公交专用、货运道路、客货运道路；（4）按所处环境：中心区、工业区、仓库区、住宅区、风景区、生活性、火车站、游览性、林荫路。

【例题·单选】解决局部地区交通，直接与两侧建筑物出入口相接，以服务功能为主的道路是（）。

A.快速路B.主干路C.次干路D.支路【答案】D【解析】快速路，完全为交通功能服务；主干路以交通功能为主，为连接城市各主要分区的干路；次干路为区域交通集散服务，兼有服务功能；支路解决局部地区交通，以服务功能为主。

【例题·单选】城镇重交通道路，其路面应选择（）类型。

A.水泥混凝土B.沥青贯入式C.沥青表面处治D.砌块路面【答案】A【例题·单选】在行车荷载作用下水泥混凝土路面的力学特性为（）。

A.弯沉变形较大，弯拉强度大B.弯沉变形较大，弯拉强度小C.弯沉变形很小，弯拉强度大D.弯沉变形很小，弯拉强度小【答案】C【解析】城镇道路路面按力学特性分为柔性路面和刚性路面。
