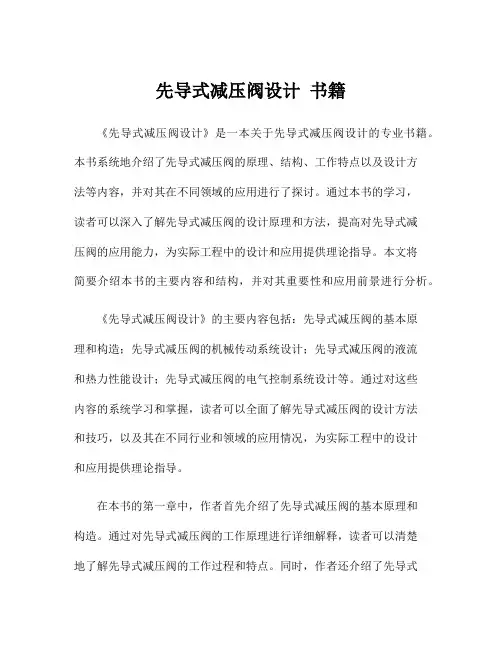

先导式减压阀

先导式减压阀设计书籍《先导式减压阀设计》是一本关于先导式减压阀设计的专业书籍。

本书系统地介绍了先导式减压阀的原理、结构、工作特点以及设计方法等内容，并对其在不同领域的应用进行了探讨。

通过本书的学习，读者可以深入了解先导式减压阀的设计原理和方法，提高对先导式减压阀的应用能力，为实际工程中的设计和应用提供理论指导。

本文将简要介绍本书的主要内容和结构，并对其重要性和应用前景进行分析。

《先导式减压阀设计》的主要内容包括：先导式减压阀的基本原理和构造；先导式减压阀的机械传动系统设计；先导式减压阀的液流和热力性能设计；先导式减压阀的电气控制系统设计等。

通过对这些内容的系统学习和掌握，读者可以全面了解先导式减压阀的设计方法和技巧，以及其在不同行业和领域的应用情况，为实际工程中的设计和应用提供理论指导。

在本书的第一章中，作者首先介绍了先导式减压阀的基本原理和构造。

通过对先导式减压阀的工作原理进行详细解释，读者可以清楚地了解先导式减压阀的工作过程和特点。

同时，作者还介绍了先导式减压阀的主要构造部件及其功能，为读者进一步了解和理解先导式减压阀的设计方法和要点提供了基础。

在第二章中，作者深入介绍了先导式减压阀的机械传动系统设计。

机械传动系统是先导式减压阀的核心组成部分，直接影响着先导式减压阀的性能和稳定性。

在本章中，作者系统介绍了先导式减压阀的机械传动系统的设计原理和方法，包括传动系统的选择、传动比的确定以及传动系统的优化设计等。

第三章介绍了先导式减压阀的液流和热力性能设计。

减压阀的液流和热力性能是评价减压阀性能好坏的重要指标。

本章主要介绍了减压阀的流量特性、失控和失稳特性等内容。

通过对这些内容的学习，读者可以了解和掌握减压阀的液流和热力性能设计方法和原则。

最后一章介绍了先导式减压阀的电气控制系统设计。

在现代工业生产中，减压阀的电气控制系统起着举足轻重的作用。

本章主要介绍了减压阀的电气控制系统的主要构成部分和功能，以及电气控制系统的设计原则和方法。

200X先导式减压阀故障解决方案200X先导式减压阀故障解决方案200X减压阀由先导阀完成出口压力设定，介质压力变化时可以保持出口压力的稳定，保证阀后设备在允许压力范围内工作。

先导阀是一个小型减压阀，通过转动调整螺钉可以转变出口压力。

顺时针转动调整螺钉，出口压力增加。

逆时针转动调整螺钉，出口压力减小。

水压传动具有绿色节能,爱护环境,平安牢靠,物丰价廉等突出优点,势必成为流体传动与掌握将来进展的方向之一.其中压力阀作为液压传动技术中的关键元件之一,对其性能的讨论尤为重要.但压力阀普遍存在静差,加之水的汽化压力高,粘度低,可压缩性小等特性,导致了水压压力阀内液动力,摩擦力等明显增大,易产生气蚀,拉丝侵蚀等现象,严峻缩短了阀的使用寿命,直接影响了阀的性能.因此消退静差,成为解决水压压力阀调压精度的难题之一. 首先介绍了水压传动及压力阀的进展历程,优缺点及国内外讨论现状.对静差概念进行了解释,分析了静差产生的机理,揭示了静差产生的本质,并就阀系统中的静差进行了分析,归纳出了静差的危害,提出了消退静差的难点与关键技术,为水压先导式无静差减压阀的设计供应了理论指导.然后在继承油压掌握阀设计阅历的基础之上,设计了一种新型结构的先导式无静差水压减压阀,采纳了特别结构,实现了阀内部的动压反馈.依据提出的设计指标,对无静差减压阀的结构基本参数进行了设计计算,对水压减压阀详细结构的材料进行了合理选择.200X先导式减压阀故障解决方案先导阀结构图外部导管内介质的流淌过程：介质通过进口处导管，针阀，流到主阀膜片上腔内。

再通过导管进入先导阀，流经测试球阀后，到出口处。

正常工作时：针阀打开，测试球阀打开。

当顺时针转动先导阀调整螺钉时，先导阀芯打开，介质通过先导阀流到出口。

主阀膜片上腔压力降低，在介质压力差下，打开主阀芯，介质通过主阀芯流到出口端，阀后压力开头上升。

当阀后压力上升到设定值，先导阀膜片下方压力和设定弹簧保持平衡。

生活中的常识，希望对您有帮助！
先导式减压阀工作原理和结构
导读：本文是关于生活中常识的，仅供参考，如果觉得很不错，欢迎点评和分享。

操作方法结构:其可以按照不同的方式可以分为很多类，比如按照结构形式可以分为膜片式、弹簧膜片式、活塞式和其他的一些；再按照按阀座的数目可分为单座式和双座式。

原理:减压阀进行正常运用主要是通过阀后的压力进行控制的。

当压力感应器感觉到压力明显上升后，减压阀阀门就会慢慢的降低；反之，通过上述完成整个正常的工作。

原理:先是改变节流面积，然后达到管道内部减压的目的，通过改变内在环境的压力达到平衡，最终让d仪器达到自己想要的效果。

原理:比较适用于水、蒸汽、空气介质管路上，通过调节进入口来改变出口的压力，同时当进口的压力稍微有变动的时候，减压阀能够通过机身的调节稳定出口的压力。

感谢阅读，希望能帮助您！
生活经验知识分享。

先导式减压阀的职能符号
液压系统是机械设备和机床的核心元素，液压元件是液压系统中的一个重要组成部分。

先导式减压阀是液压系统中的一种流体控制元件，它的职能用符号来表示就是Fvalve。

这里所指的先导式减压阀是一种用于控制速度和压力的流体元件，它可以根据液压系统的运行需求，自动控制流体流量。

由于它的可控阀门及具有良好的响应性，所以先导式减压阀具有良好的控制性能，从而使液压系统更好地发挥它应有的作用。

先导式减压阀的特性使它在液压系统中得到广泛应用，它可以实现自动控制流量，使泵提供的压力可以达到最佳的效果，也能保证系统的安全运行。

同时，先导式减压阀还可以实现系统流量的调节，以满足各种不同的运行需求。

此外，先导式减压阀还可以充当缓冲装置，防止系统内爆炸或压力超标，从而保护液压系统的安全运行。

总之，先导式减压阀在液压系统中发挥着重要作用，其用符号Fvalve来表示职能，是控制和调节压力、流量和力矩的重要元件。

先导式减压阀工作原理先导式减压阀怎么调节
一、先导式减压阀是什么
先导式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。

本类阀门在管道中一般应当水平安装。

二、先导式减压阀工作原理
先导式减压阀主要由阀体、主弹簧、主阀芯、主阀座、活塞、先导弹簧、先导阀芯、先导阀座、先导活塞和调整弹簧等组成。

拧动调节螺钉，压缩调整弹簧，顶开先导阀芯，介质从进口侧进入活塞上方，由于活塞面积大于主阀阀芯面积，推动活塞向下移动，使主阀打开，由阀后压力平衡调节弹簧的压力改变导阀的开度，从而改变活塞上方的压力，控制主阀芯的开度使阀后压力保持恒定。

相比直动式减压阀，先导式减压阀的远程控制口有个重要功能，即通过油管接到另一个远程调压阀（远程调压阀的结构和减压阀的先导控制部分一样），调节远程调压阀的弹簧力，即可调节减压阀主阀芯上端的液压力，从而对减压阀的出口压力实行远程调压，但远程调压阀所能调节的最高压力不得超过减压阀本身导阀的调整压力。

三、先导式减压阀怎么调节
1、首先，关闭先导式减压阀前的闸阀，然后开启先导式减压阀装备上的闸阀，实现下游低压状态。

2、将先导式减压阀的调节螺钉按逆时针旋转至上位置，记住千万不能顺时针旋转，然后关闭先导式减压阀的后方的开关阀。

3、慢慢开启先导式减压阀前的闸阀，直到前阀全部打开。

4、这时候，需要把先导式减压阀的阀门按顺时针旋转，主要是为了将出口压力调至所需要的压力。

5、如在调整先导式减压阀的时出现出口压力比设定的压力要高，这时需要停止操作，然后重新开始调整。

可调先导式减压阀工作原理1. 引言说到减压阀，大家可能会想，啥玩意儿？其实，它在我们的生活中扮演着非常重要的角色。

就像生活中的“调味品”，让我们的水压、气压不至于太高而造成麻烦。

这种阀门就像一个“守门员”，帮我们控制着气体和液体的压力，让我们的设备和系统安全、顺畅地运作。

2. 减压阀的基本概念2.1 什么是可调先导式减压阀可调先导式减压阀，听上去是不是有点复杂？其实，它就像一位“灵活的调皮鬼”，可以根据需要调节压力。

简单来说，这种阀门有一个主阀和一个先导阀，先导阀负责监测压力，然后通过一些聪明的设计来调节主阀的开关。

这样，无论是高压水流还是低压气体，都能被它“控制得服服帖帖”。

2.2 它的工作原理减压阀的工作原理其实很简单，就像骑自行车一样，一开始可能会觉得有点难，但熟悉了就轻松了。

它的工作过程就像是一个“调皮的小子”，先是感受到管道中的压力，然后把这个压力信息传递给先导阀，接着，先导阀就会调节主阀的开合，最终将压力降低到一个合适的范围。

通过这种巧妙的设计，压力在阀门的“指挥下”，稳稳地控制着，不会让人感到不适。

3. 生活中的应用3.1 在工业中的重要性在工业生产中，可调先导式减压阀简直是个“宝贝”。

想象一下，如果没有它，设备可能因为压力过高而损坏，造成的损失可不止几块钱！所以，它能确保生产线的顺畅运行，减少事故发生的几率，让工人们也能更加安心。

3.2 家庭中的应用在我们日常生活中，减压阀也能见到它的身影。

比如，家里的燃气灶、热水器，都是需要这种阀门来保持稳定压力的。

不然的话，突然来的高压，可能会让我们“心惊胆战”。

这时候，可调先导式减压阀就像是一个守护者，默默地保护着我们的安全。

4. 小结总而言之，可调先导式减压阀就像一位“守护神”，在我们看不见的地方，默默地为我们的安全和顺畅保驾护航。

无论是在工业还是家庭生活中，它的身影都无处不在。

希望大家在了解了它的工作原理后，下次看到阀门的时候，能心里有个底，知道它的“辛苦”与“伟大”。

先导式减压阀的结构：按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式自力式减压阀的工作由阀后压力进行控制。

当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。

先导式减压阀——该阀门的减压比必须在一定程度上高于系统值；即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。

这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。

正常为等比型或者具有等比特性。

这些类型的阀门本身具有比例控制所要求的最佳流量特性及流量范围。

减压阀的种类很多，常见的有：先导活塞式减压阀、薄膜式减压阀、波纹管式减压阀、比例式减压阀、自力式减压阀、直接作用自力式减压阀、背压调节阀等等。

它们分别适用于不同的工作介质。

不同的形式有不同的具体工作原理。

但总的原理还是：减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。

但一般减压阀都要求进出口压差必须≥0.2Mpa。

A,先导式减压阀产品介绍:用途和主要性能：本阀适用于水、蒸汽、空气介质管路上，通过调节使进口压力降低至某一需要的出口压力，当进口压力与流量有变化时，靠介质本身的能量自动保持出口压力在一定范围内，但进口压力和出口压力之差必须≥0.2MPA/CM编辑本段先导式减压阀的工作原理减压阀出厂时，调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针转动调节螺钉,压缩调节弹簧,使膜瓣移顶开付阀瓣,介质由a 孔通过付阀座到b孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后.同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧,付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时的主阀瓣在主阀瓣弹簧力的推动上下移,使主阀瓣与主阀座的间隙减小,介质流量也随之减小,使阀后压力也随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣与主阀座的间隙增大,介质流量也随之增加,使阀后压力也随之增高达到新的平衡.减压阀的安装与维护蒸汽减压阀的安装与维护应注意以下事项：手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

瓦特PRV2000系列先导式减压阀瓦特先导隔膜式蒸汽减压阀由一个直接作用式先导阀控制主阀的开启度，而先导阀的输出是由控制弹簧的设定压力与下游反馈压力的平衡而控制。

减压阀由一个直接作用式先导阀控制主阀的开启度，而先导阀的输出是由控制弹簧的设定压力与下游反馈压力的平衡而控制。

这种结构设计一方面双阀芯的结构消除了上游压力的影响；另外一方面下游反馈压力与设定值之间的差异经主隔膜放大，使得减压阀反应非常灵敏，从而保证了下游蒸汽压力的稳定。

瓦特PRV2000先导式减压阀的特点A,由于主隔膜的放大效应，，在合适的选型下，蒸汽压力可以精确控制在0.2bar的偏差范围内。

B,由于采用了平衡结构和下游压力反馈系统，使得减压阀既不受上游供汽压力变化影响，也不受下游用汽负荷变化的影响。

真正实现减压稳压的效果。

C,减压阀的的调节比比较大，流量调节比可以到10:1，而压力调节比可以到12:1.D,相比较其他类型的减压阀，瓦特PRV2000系列减压阀的流通能力很大。

E,硬化的阀芯阀座，能够增强减压阀的使用寿命，有非常好的低负荷抗冲蚀能力。

F,瓦特PRV2000先导式减压阀适合关键设备的压力控制，但对蒸汽的品质要求较高，需要系统配置。

先导式蒸汽减压阀是一个减压稳压阀，其不论上游压力变化还是蒸汽流量变化均能稳定下游蒸汽压力，在蒸汽全流量和零流量时都能保证下游蒸汽压力的稳定。

减压阀不能直接按照管道口径配置，必须依据上下游压力、蒸汽流量、流量波动、要求压力精度等参数进行选型。

瓦特PRV2000先导隔膜式减压阀非常适合于关键工业设备蒸汽的减压稳压，也适合负载波动较大的车间蒸汽主管或支管的压力控制。

由于蒸汽中的冷凝水和杂质对减压阀的稳定和寿命有很大影响，需要在蒸汽减压阀前安装高效汽水分离器和100目不锈钢滤网蒸汽过滤器。

确保长久使用效果。
