甲醛DCS控制系统操作规程1.操作要求：1.1必须熟练掌握生产工艺、懂得了解电脑一般操作知识；对工艺流程上关键的设备、测量点遇到故障时，如何采取紧紧避险措施。
1.2严格禁止登录超越自已使用的权限（仪控工的权限：用户名和密码：OPS1）。
1.3时刻掌握上位机数据刷新情况。
1.4仔细分析报警内容：分清工艺测量点超限数据或设备故障报警还是DCS硬件报警。
1.5每翻开一页，最好只选中一个目标（变量、位号），发出所需的指令后，关闭该目标弹出的所有窗口，然后再选中下一个目标。
对于调节阀，需改变阀门开度（指：手动），最好多使用调节器面板上的递增、递减键。
1.6掌握UPS电源运行灯显示是否正常以及是否发声（正常是不发报警声！！！）。
1.7尽量避免快速翻页。
2.DCS系统规程操作步骤2.1打开监视器及主机箱电源，打开工作站电源；2.2运行工作站，按下主机开机按钮，运行win2000；2.3用鼠标左键点击监控器程序，运行“TRACEMODE”2.4左键点击“甲醛工段ctm”，点击“操作站”，输入用户名“op01”口令“op01”：2.5进入系统后点击“全屏”和“运行”按钮，点击“进入系统”按钮；2.6运行SUNYTECH中的工程管理器程序；2.7输入密码“Engineer”确定：2.8按A1t+Tab进入监控画面；2.9 DCS系统配有upS电源，在突然停电的情况下可维持两个小时的电力供应，若2个小时后仍不能恢复电力供应，请示有关领导，关闭工作站和主机，电力恢复后，重新运行l—8步骤3.维护保养要求：3.1保持主控室的清洁，特别是DCS设备外部清洁（显示器、键盘、轨迹球以及IO控制器机柜）。
3.2停车时应清扫设备内的灰尘。
3.3倾听IO控制站机柜运行的声音（风扇），闻一闻是否有焦味出现。
4.安全注意事项：4.1 严禁触摸UPS电源面板，禁止在UPS电源周围走动。
4.2 禁止使用光盘、软盘。
不得无故删除、增加、改写、移动、运行计算机上的文件。

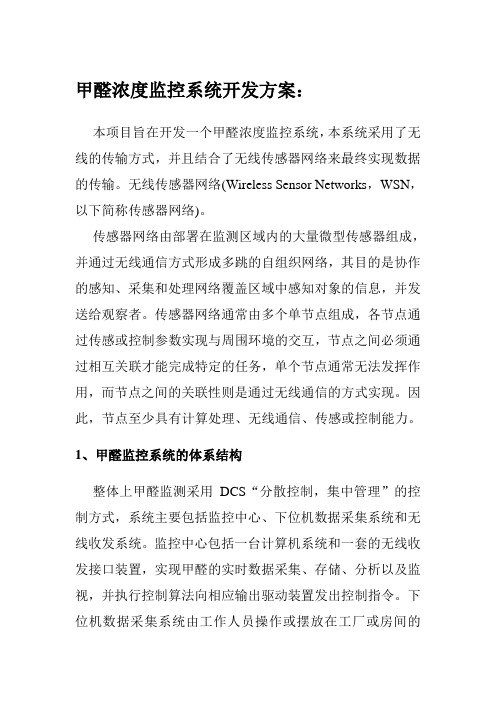

甲醛浓度监控系统开发方案：本项目旨在开发一个甲醛浓度监控系统，本系统采用了无线的传输方式，并且结合了无线传感器网络来最终实现数据的传输。
无线传感器网络(Wireless Sensor Networks，WSN，以下简称传感器网络)。
传感器网络由部署在监测区域内的大量微型传感器组成，并通过无线通信方式形成多跳的自组织网络，其目的是协作的感知、采集和处理网络覆盖区域中感知对象的信息，并发送给观察者。
传感器网络通常由多个单节点组成，各节点通过传感或控制参数实现与周围环境的交互，节点之间必须通过相互关联才能完成特定的任务，单个节点通常无法发挥作用，而节点之间的关联性则是通过无线通信的方式实现。
因此，节点至少具有计算处理、无线通信、传感或控制能力。
1、甲醛监控系统的体系结构整体上甲醛监测采用DCS“分散控制，集中管理”的控制方式，系统主要包括监控中心、下位机数据采集系统和无线收发系统。
监控中心包括一台计算机系统和一套的无线收发接口装置，实现甲醛的实时数据采集、存储、分析以及监视，并执行控制算法向相应输出驱动装置发出控制指令。
下位机数据采集系统由工作人员操作或摆放在工厂或房间的某个部分检测甲醛浓度的含量，依靠无线发送系统与监控中心进行实时的信息交换。
下位机传感器与监控中心的通信以无线通信方式实现。
下位机传感器通过多跳链路将传感器节点采集的甲醛信息发送给监控中心。
设计任务主要包括无线收发模块硬件电路设计，上位机监控软件的设计以及无线传输过程中各种协议的设计。
2、无线传感器节点设计无线传感网络系统一般由监控中心、传感器节点和数据处理模块，汇聚节点四部分组成。
由于设计的需要和甲醛检测环境的要求，本系统简化了无线传感网络的结构。
汇聚节点在本系统中即为数据转发基站包括无线通信模块，数据处理模块与PC机通信模块三部分。
传感器节点在本系统即为便携式甲醛检测仪，在无线收发模块组成的基础上又增加了数据采集模块，其模块框图如下图所示。
《基于数据融合的室内甲醛浓度检测仪设计》篇一一、引言随着人们对生活品质的追求和健康意识的提高，室内空气质量成为了关注的焦点。
甲醛作为一种常见的室内空气污染物，其对人体健康的危害不容忽视。
因此，设计一款高效、准确的室内甲醛浓度检测仪显得尤为重要。
本文将介绍一种基于数据融合的室内甲醛浓度检测仪设计方案，以提高检测的准确性和可靠性。
二、系统架构设计1. 硬件架构本系统硬件架构主要包括传感器模块、数据处理模块、显示模块和电源模块。
传感器模块负责检测室内甲醛浓度；数据处理模块负责收集传感器数据并进行处理；显示模块用于显示检测结果；电源模块为整个系统提供稳定的电源。
2. 软件架构软件架构包括数据采集、数据预处理、数据融合和结果输出四个部分。
数据采集模块负责从传感器获取原始数据；数据预处理模块对原始数据进行清洗和校正；数据融合模块采用算法对预处理后的数据进行融合，以提高检测准确性；结果输出模块将融合后的结果显示在显示模块上。
三、传感器模块设计传感器模块采用高灵敏度的电化学传感器，能够快速、准确地检测室内甲醛浓度。
传感器将检测到的甲醛浓度转化为电信号，为数据处理模块提供原始数据。
四、数据处理模块设计数据处理模块采用微处理器，负责收集传感器数据并进行预处理。
预处理包括去除噪声、校正偏差等操作，以提高数据的可靠性。
此外，数据处理模块还采用数据融合算法，对多个传感器的数据进行融合，以提高检测的准确性。
五、数据融合算法设计数据融合算法是本系统的核心部分，采用加权平均法对多个传感器的数据进行融合。
首先，对每个传感器的数据进行预处理和校正；然后，根据每个传感器的性能和历史数据，为其分配不同的权值；最后，将加权后的数据取平均值，得到最终的甲醛浓度值。
六、显示模块设计显示模块采用液晶显示屏，能够清晰、直观地显示检测结果。
此外，显示模块还具有电量显示、工作状态指示等功能，方便用户了解设备的工作状态和电量情况。
七、系统实现与测试系统实现包括硬件制作、软件编程和系统集成三个部分。
甲醛检测系统设计毕业设计论文本文旨在介绍毕业设计论文的主题和目的，阐述甲醛检测系统的重要性和应用领域，并概括论文的结构和内容安排。
本毕业设计论文的主题是甲醛检测系统设计。
通过研究甲醛检测技术和相关算法，设计出一种有效的甲醛检测系统，以提供可靠、准确的甲醛浓度检测服务。
其目的是解决甲醛作为有害空气污染物在室内环境中广泛存在的问题，保障人们的健康和舒适。
甲醛是一种常见的室内空气污染物，长期暴露于高浓度的甲醛环境中会对人体健康造成潜在危害，如呼吸道疾病、过敏反应等。
因此，设计和开发一种有效的甲醛检测系统对于室内环境的健康和舒适至关重要。
该系统可以广泛应用于家庭、办公室、学校等各类室内场所。
本论文将分为以下几个部分：引言：介绍论文的主题和目的，阐述甲醛检测系统的重要性和应用领域，概括论文的结构和内容安排。
相关工作：回顾前人在甲醛检测领域的研究成果及现有技术，分析现有系统的优缺点。
系统设计：详细描述甲醛检测系统的整体架构和各个模块的设计，包括硬件设计和软件算法设计。
实验与评估：介绍系统实现的具体过程，设计并进行甲醛浓度检测实验，并对实验结果进行评估和分析。
结果与讨论：对实验结果进行分析和讨论，验证系统的可行性和有效性。
总结与展望：总结论文的研究成果和创新点，指出今后进一步改进和发展的方向。
本甲醛检测系统设计毕业设计论文将通过对现有技术的调研和实验验证，提供一种可行的、准确的甲醛检测系统设计方案，为室内空气质量监测和保护人们的健康做出贡献。
甲醛是一种常见的有害气体，长期暴露于高浓度的甲醛环境中会对人体健康产生不良影响。
甲醛主要通过建筑材料、家具、装修材料等释放而进入室内空气。
然而，室内甲醛污染的存在给人们的生活带来了一定的困扰。
目前现有的甲醛检测方法存在一些局限性。
例如，传统的化学分析方法需要专业仪器和实验室条件，操作复杂且费时费力；传感器检测方法具有灵敏度不高、可靠性较差等问题。
因此，设计一种高效、便捷且准确的甲醛检测系统具有重要的意义。
毕业设计（论文）任务书
学生姓名
专业班级：
设计（论文）题目便携式室内甲醛检测仪设计
一．设计要求
1．分析题目需完成的功能，问题描述准确．规范；
2．拟定实施方案,描述设计思路（框图）；
3．详尽规划内容；
4．体现完整设计过程及交付最终作品。
二．主要内容（提纲式的内容要求）
1．快速检测功能：当将仪器至于封闭环境时能快速测出甲醛浓度并显示。
2．超标报警功能：当甲醛浓度超出国标时给予报警提示。
三．完成任务
1．设计思路与内容文档。
2．设计过程参考资料清单及资料文档。
3．最终作品。
指导老师（签名）：
教研室主任（签名）：
2014 年 4 月 28 日。
《微型计算机控制技术》课程设计报告学号姓名指导老师所在学院计算机与信息学院(常州) 完成日期2011年9 月27 日一、课程设计的目的本次课程设计我所做的是基于单片机的液晶显示日期、时间和温度的系统,利用AT89S52单片机控制外围电路，通过时钟芯片DS1302和温度传感器DS18b20,实现液晶显示日期、时间、温度等功能。
可以直接通过按键来设置时间和日期。
时钟芯片DS1302通过简单的串行通信与单片机进行通信，时钟/日历电路能够实时提供年、月、日、时、分、秒等信息，采用双电源供电，当外部电源掉电时能够利用后备电池准确计时。
数字温度传感器DS18B20具有精度高、量程宽、灵敏度高、体积小、功耗低等优点，适合于我们日常生活和工、农业生产中的温度测量，也可以当作温度处理模块嵌入到其它系统中，作为其它主系统的辅助扩展。
通过本次课程设计，首先，使我们增进对单片机的感性认识，加深对单片机理论方面的理解。
其次，让我们掌握单片机的内部功能模块的应用，如定时器/计数器、中断、片内外存贮器、I/O口、串行口通讯等。
还有，使学生了解和掌握单片机应用系统的软硬件设计过程、方法及实现，为以后设计和实现单片机应用系统打下良好基础。
同时，课程设计培养综合运用知识和独立开展实践创新的能力，增强学以致用的思想，提高解决问题的能力和百折不饶的品质，规范化训练学生撰写技术报告，提高书面表达能力。
二、主要设计任务和内容本次计算机控制课程设计主要是在单片机开发板上，依靠开发板资源，设计出一个应用系统。
我所做的为12864液晶显示年月日、星期、时间以及当前温度，同时能够用键盘调整年月日、星期和时间。
采集温度使用的是DS18b20温度传感器，时钟芯片为DS1302。
基于单片机的液晶显示多功能时钟与温度计系统主要由五个模块组成，分为单片机最小系统模块，按键设置模块，液晶显示模块，时钟芯片DS1302模块以及温度传感器DS18b20模块。
系统结构图见图2.1。
基于单片机的室内甲醛检测仪的设计毕业设计一、引言随着人们生活水平的提高，对室内空气质量的关注度也日益增加。
甲醛作为室内空气中常见的污染物之一，对人体健康有着严重的危害。
因此，设计一款准确、便捷、实用的室内甲醛检测仪具有重要的现实意义。
二、总体设计方案本设计以单片机为核心，结合传感器技术、数据处理技术和显示技术，实现对室内甲醛浓度的实时检测和显示。
系统主要由传感器模块、单片机控制模块、显示模块、报警模块和电源模块组成。
传感器模块选用对甲醛具有高灵敏度和选择性的电化学传感器，能够将甲醛浓度转化为电信号。
单片机控制模块采用常见的 STM32 系列单片机，负责对传感器采集到的信号进行处理和分析，并控制显示模块和报警模块的工作。
显示模块采用液晶显示屏，实时显示甲醛浓度值。
报警模块在甲醛浓度超过设定阈值时发出声光报警，提醒用户采取相应措施。
电源模块为整个系统提供稳定的工作电压。
三、硬件设计（一）传感器电路设计传感器的输出信号通常较弱，需要经过放大和滤波处理后才能被单片机采集。
设计中采用运算放大器构建放大电路，提高信号的幅度。
同时，使用低通滤波器去除信号中的高频噪声，提高信号的质量。
（二）单片机最小系统设计单片机最小系统包括单片机芯片、晶振电路和复位电路。
晶振电路为单片机提供时钟信号，复位电路用于系统初始化和异常情况下的复位操作。
（三）显示电路设计液晶显示屏通过 SPI 接口与单片机连接，单片机通过发送指令和数据来控制显示屏的显示内容。
（四）报警电路设计报警电路由发光二极管和蜂鸣器组成，当甲醛浓度超过阈值时，单片机输出高电平驱动发光二极管点亮和蜂鸣器发声。
（五）电源电路设计电源模块采用线性稳压器将输入的直流电压转换为适合各个模块工作的电压，确保系统稳定可靠运行。
四、软件设计（一）主程序流程系统上电后，首先进行初始化操作，包括单片机内部资源初始化、传感器初始化和显示模块初始化等。
然后，单片机不断采集传感器输出的信号，并进行数据处理和分析，计算出甲醛浓度值。
