实验报告实验一图像的傅里叶变换（旋转性质）实验二图像的代数运算实验三filter2实现均值滤波实验四图像的缩放朱锦璐04085122实验一图像的傅里叶变换（旋转性质）一、实验内容对图（1.1）的图像做旋转，观察原图的傅里叶频谱和旋转后的傅里叶频谱的对应关系。
图（1.1）二、实验原理首先借助极坐标变换x=rcosθ,y=rsinθ,u=wcosϕ,v=wsinϕ,,将f(x,y)和F(u,v)转换为f(r,θ)和F（w，ϕ）.f(x,y) <=> F(u，v)f(rcosθ,rsinθ)<=> F(wcosϕ，wsinϕ)经过变换得f( r,θ+θ。
)<=>F(w,ϕ+θ。
)上式表明，对f(x,y)旋转一个角度θ。
对应于将其傅里叶变换F(u，v)也旋转相同的角度θ。
F(u,v)到f(x,y)也是一样。
三、实验方法及程序选取一幅图像，进行离散傅里叶变换，在对其进行一定角度的旋转，进行离散傅里叶变换。
>> I=zeros(256,256); %构造原始图像I(88:168,120:136)=1; %图像范围256*256，前一值是纵向比，后一值是横向比figure(1);imshow(I); %求原始图像的傅里叶频谱J=fft2(I);F=abs(J);J1=fftshift(F);figure(2)imshow(J1,[5 50])J=imrotate(I,45,'bilinear','crop'); %将图像逆时针旋转45°figure(3);imshow(J) %求旋转后的图像的傅里叶频谱J1=fft2(J);F=abs(J1);J2=fftshift(F);figure(4)imshow(J2,[5 50])四、实验结果与分析实验结果如下图所示（1.2）原图像（1.3）傅里叶频谱（1.4）旋转45°后的图像（1.5）旋转后的傅里叶频谱以下为放大的图（1.6）原图像（1.7）傅里叶频谱（1.8）旋转45°后的图像（1.9）旋转后的傅里叶频谱由实验结果可知1、从旋转性质来考虑，图（1.8）是图（1.6）逆时针旋转45°后的图像，对比图（1.7）和图（1.9）可知，频域图像也逆时针旋转了45°2、从尺寸变换性质来考虑，如图（1.6）和图（1.7）、图（1.8）和图（1.9）可知，原图像和其傅里叶变换后的图像角度相差90°，由此可知，时域中的信号被压缩，到频域中的信号就被拉伸。
1.图像反转MATLAB程序实现如下：I=imread('xian.bmp');J=double(I);J=-J+(256-1); %图像反转线性变换H=uint8(J);subplot(1,2,1),imshow(I);subplot(1,2,2),imshow(H);2.灰度线性变换MATLAB程序实现如下：I=imread('xian.bmp');subplot(2,2,1),imshow(I);title('原始图像');axis([50,250,50,200]);axis on; %显示坐标系I1=rgb2gray(I);subplot(2,2,2),imshow(I1);title('灰度图像');axis([50,250,50,200]);axis on; %显示坐标系J=imadjust(I1,[0.1 0.5],[]); %局部拉伸，把[0.1 0.5]内的灰度拉伸为[0 1]subplot(2,2,3),imshow(J);title('线性变换图像[0.1 0.5]');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系K=imadjust(I1,[0.3 0.7],[]); %局部拉伸，把[0.3 0.7]内的灰度拉伸为[0 1]subplot(2,2,4),imshow(K);title('线性变换图像[0.3 0.7]');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系3.非线性变换MATLAB程序实现如下：I=imread('xian.bmp');I1=rgb2gray(I);subplot(1,2,1),imshow(I1);title('灰度图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系J=double(I1);J=40*(log(J+1));H=uint8(J);subplot(1,2,2),imshow(H);title('对数变换图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系4.直方图均衡化MATLAB程序实现如下：I=imread('xian.bmp');I=rgb2gray(I);figure;subplot(2,2,1);imshow(I);subplot(2,2,2);imhist(I);I1=histeq(I);figure;subplot(2,2,1);imshow(I1);subplot(2,2,2);imhist(I1);5.线性平滑滤波器用MATLAB实现领域平均法抑制噪声程序：I=imread('xian.bmp');subplot(231)imshow(I)title('原始图像')I=rgb2gray(I);I1=imnoise(I,'salt & pepper',0.02);subplot(232)imshow(I1)title('添加椒盐噪声的图像')k1=filter2(fspecial('average',3),I1)/255; %进行3*3模板平滑滤波k2=filter2(fspecial('average',5),I1)/255; %进行5*5模板平滑滤波k3=filter2(fspecial('average',7),I1)/255; %进行7*7模板平滑滤波k4=filter2(fspecial('average',9),I1)/255; %进行9*9模板平滑滤波subplot(233),imshow(k1);title('3*3模板平滑滤波'); subplot(234),imshow(k2);title('5*5模板平滑滤波'); subplot(235),imshow(k3);title('7*7模板平滑滤波');subplot(236),imshow(k4);title('9*9模板平滑滤波');6.中值滤波器用MATLAB实现中值滤波程序如下：I=imread('xian.bmp');I=rgb2gray(I);J=imnoise(I,'salt&pepper',0.02);subplot(231),imshow(I);title('原图像');subplot(232),imshow(J);title('添加椒盐噪声图像'); k1=medfilt2(J); %进行3*3模板中值滤波k2=medfilt2(J,[5,5]); %进行5*5模板中值滤波k3=medfilt2(J,[7,7]); %进行7*7模板中值滤波k4=medfilt2(J,[9,9]); %进行9*9模板中值滤波subplot(233),imshow(k1);title('3*3模板中值滤波'); subplot(234),imshow(k2);title('5*5模板中值滤波'); subplot(235),imshow(k3);title('7*7模板中值滤波'); subplot(236),imshow(k4);title('9*9模板中值滤波');7.用Sobel算子和拉普拉斯对图像锐化：I=imread('xian.bmp');subplot(2,2,1),imshow(I);title('原始图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I1=im2bw(I);subplot(2,2,2),imshow(I1);title('二值图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系H=fspecial('sobel'); %选择sobel算子J=filter2(H,I1); %卷积运算subplot(2,2,3),imshow(J);title('sobel算子锐化图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系h=[0 1 0,1 -4 1,0 1 0]; %拉普拉斯算子J1=conv2(I1,h,'same'); %卷积运算subplot(2,2,4),imshow(J1);title('拉普拉斯算子锐化图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系8.梯度算子检测边缘用MATLAB实现如下：I=imread('xian.bmp');subplot(2,3,1);imshow(I);title('原始图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I1=im2bw(I);subplot(2,3,2);imshow(I1);title('二值图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I2=edge(I1,'roberts');figure;subplot(2,3,3);imshow(I2);title('roberts算子分割结果');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I3=edge(I1,'sobel');subplot(2,3,4);imshow(I3);title('sobel算子分割结果');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I4=edge(I1,'Prewitt');subplot(2,3,5);imshow(I4);title('Prewitt算子分割结果');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系9.LOG算子检测边缘用MATLAB程序实现如下：I=imread('xian.bmp');subplot(2,2,1);imshow(I);title('原始图像');I1=rgb2gray(I);subplot(2,2,2);imshow(I1);title('灰度图像');I2=edge(I1,'log');subplot(2,2,3);imshow(I2);title('log算子分割结果');10.Canny算子检测边缘用MATLAB程序实现如下：I=imread('xian.bmp'); subplot(2,2,1);imshow(I);title('原始图像')I1=rgb2gray(I);subplot(2,2,2);imshow(I1);title('灰度图像');I2=edge(I1,'canny');subplot(2,2,3);imshow(I2);title('canny算子分割结果');11.边界跟踪（bwtraceboundary函数）clcclear allI=imread('xian.bmp');figureimshow(I);title('原始图像');I1=rgb2gray(I); %将彩色图像转化灰度图像threshold=graythresh(I1); %计算将灰度图像转化为二值图像所需的门限BW=im2bw(I1, threshold); %将灰度图像转化为二值图像figureimshow(BW);title('二值图像');dim=size(BW);col=round(dim(2)/2)-90; %计算起始点列坐标row=find(BW(:,col),1); %计算起始点行坐标connectivity=8;num_points=180;contour=bwtraceboundary(BW,[row,col],'N',connectivity,n um_points);%提取边界figureimshow(I1);hold on;plot(contour(:,2),contour(:,1), 'g','LineWidth' ,2); title('边界跟踪图像');12.Hough变换I= imread('xian.bmp');rotI=rgb2gray(I);subplot(2,2,1);imshow(rotI);title('灰度图像');axis([50,250,50,200]);grid on;axis on;BW=edge(rotI,'prewitt');subplot(2,2,2);imshow(BW);title('prewitt算子边缘检测后图像');axis([50,250,50,200]);grid on;axis on;[H,T,R]=hough(BW);subplot(2,2,3);imshow(H,[],'XData',T,'YData',R,'InitialMagnification', 'fit');title('霍夫变换图');xlabel('\theta'),ylabel('\rho');axis on , axis normal, hold on;P=houghpeaks(H,5,'threshold',ceil(0.3*max(H(:))));x=T(P(:,2));y=R(P(:,1));plot(x,y,'s','color','white');lines=houghlines(BW,T,R,P,'FillGap',5,'MinLength',7); subplot(2,2,4);,imshow(rotI);title('霍夫变换图像检测');axis([50,250,50,200]);grid on;axis on;hold on;max_len=0;for k=1:length(lines)xy=[lines(k).point1;lines(k).point2];plot(xy(:,1),xy(:,2),'LineWidth',2,'Color','green'); plot(xy(1,1),xy(1,2),'x','LineWidth',2,'Color','yellow');plot(xy(2,1),xy(2,2),'x','LineWidth',2,'Color','red'); len=norm(lines(k).point1-lines(k).point2);if(len>max_len)max_len=len;xy_long=xy;endendplot(xy_long(:,1),xy_long(:,2),'LineWidth',2,'Color','c yan');13.直方图阈值法用MATLAB实现直方图阈值法：I=imread('xian.bmp');I1=rgb2gray(I);figure;subplot(2,2,1);imshow(I1);title('灰度图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系[m,n]=size(I1); %测量图像尺寸参数GP=zeros(1,256); %预创建存放灰度出现概率的向量for k=0:255GP(k+1)=length(find(I1==k))/(m*n); %计算每级灰度出现的概率，将其存入GP中相应位置endsubplot(2,2,2),bar(0:255,GP,'g') %绘制直方图title('灰度直方图')xlabel('灰度值')ylabel('出现概率')I2=im2bw(I,150/255);subplot(2,2,3),imshow(I2);title('阈值150的分割图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I3=im2bw(I,200/255); %subplot(2,2,4),imshow(I3);title('阈值200的分割图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系14. 自动阈值法：Otsu法用MATLAB实现Otsu算法：clcclear allI=imread('xian.bmp');subplot(1,2,1),imshow(I);title('原始图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系level=graythresh(I); %确定灰度阈值BW=im2bw(I,level);subplot(1,2,2),imshow(BW);title('Otsu法阈值分割图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系15.膨胀操作I=imread('xian.bmp'); %载入图像I1=rgb2gray(I);subplot(1,2,1);imshow(I1);title('灰度图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系se=strel('disk',1); %生成圆形结构元素I2=imdilate(I1,se); %用生成的结构元素对图像进行膨胀subplot(1,2,2);imshow(I2);title('膨胀后图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系16.腐蚀操作MATLAB实现腐蚀操作I=imread('xian.bmp'); %载入图像I1=rgb2gray(I);subplot(1,2,1);imshow(I1);title('灰度图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系se=strel('disk',1); %生成圆形结构元素I2=imerode(I1,se); %用生成的结构元素对图像进行腐蚀subplot(1,2,2);imshow(I2);title('腐蚀后图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系17.开启和闭合操作用MATLAB实现开启和闭合操作I=imread('xian.bmp'); %载入图像subplot(2,2,1),imshow(I);title('原始图像');axis([50,250,50,200]);axis on; %显示坐标系I1=rgb2gray(I);subplot(2,2,2),imshow(I1);axis([50,250,50,200]);axis on; %显示坐标系se=strel('disk',1); %采用半径为1的圆作为结构元素I2=imopen(I1,se); %开启操作I3=imclose(I1,se); %闭合操作subplot(2,2,3),imshow(I2);title('开启运算后图像');axis([50,250,50,200]);axis on; %显示坐标系subplot(2,2,4),imshow(I3);title('闭合运算后图像');axis([50,250,50,200]);axis on; %显示坐标系18.开启和闭合组合操作I=imread('xian.bmp'); %载入图像subplot(3,2,1),imshow(I);title('原始图像');axis([50,250,50,200]);axis on; %显示坐标系I1=rgb2gray(I);subplot(3,2,2),imshow(I1);axis([50,250,50,200]);axis on; %显示坐标系se=strel('disk',1);I2=imopen(I1,se); %开启操作I3=imclose(I1,se); %闭合操作subplot(3,2,3),imshow(I2);title('开启运算后图像');axis([50,250,50,200]);axis on; %显示坐标系subplot(3,2,4),imshow(I3);title('闭合运算后图像');axis([50,250,50,200]);axis on; %显示坐标系se=strel('disk',1);I4=imopen(I1,se);I5=imclose(I4,se);subplot(3,2,5),imshow(I5); %开—闭运算图像title('开—闭运算图像');axis([50,250,50,200]);axis on; %显示坐标系I6=imclose(I1,se);I7=imopen(I6,se);subplot(3,2,6),imshow(I7); %闭—开运算图像title('闭—开运算图像');axis([50,250,50,200]);axis on; %显示坐标系19.形态学边界提取利用MATLAB实现如下：I=imread('xian.bmp'); %载入图像subplot(1,3,1),imshow(I);title('原始图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I1=im2bw(I);subplot(1,3,2),imshow(I1);title('二值化图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I2=bwperim(I1); %获取区域的周长subplot(1,3,3),imshow(I2);title('边界周长的二值图像');axis([50,250,50,200]);grid on;axis on; 20.形态学骨架提取利用MATLAB实现如下：I=imread('xian.bmp'); subplot(2,2,1),imshow(I); title('原始图像');axis([50,250,50,200]); axis on; I1=im2bw(I);subplot(2,2,2),imshow(I1); title('二值图像');axis([50,250,50,200]); axis on; I2=bwmorph(I1,'skel',1); subplot(2,2,3),imshow(I2); title('1次骨架提取');axis([50,250,50,200]); axis on; I3=bwmorph(I1,'skel',2); subplot(2,2,4),imshow(I3);title('2次骨架提取'); axis([50,250,50,200]); axis on;21.直接提取四个顶点坐标I = imread('xian.bmp');I = I(:,:,1);BW=im2bw(I);figureimshow(~BW)[x,y]=getpts。
数字图像处理实验一15生医一、实验内容产生右图所示图像f1(m,n)，其中图像大小为256×256，中间亮条为128×32，暗处=0，亮处=100。
对其进行FFT：①同屏显示原图f1(m,n)和FFT(f1)的幅度谱图；②若令f2(m,n)=（-1）^（m+n）f1(m,n)，重复以上过程，比较二者幅度谱的异同，简述理由；③若将f2(m,n)顺时针旋转90度得到f3(m,n)，试显示FFT(f3)的幅度谱，并与FFT(f2)的幅度谱进行比较；④若将f1(m,n) 顺时针旋转90度得到f4(m,n)，令f5(m,n) = f1(m,n) + f4(m,n)，试显示FFT(f5)的幅度谱，指出其与FFT(f1)和FFT(f4)的关系；⑤若令f6(m,n)=f2(m,n)+f3(m,n)，试显示FFT(f6)的幅度谱，并指出其与FFT(f2)和FFT(f3)的关系，比较FFT(f6)和FFT(f5)的幅度谱。
二、运行环境MATLAB R2014a三、运行结果及分析1.同屏显示原图f1(m,n)和FFT(f1)的幅度谱图：2.令f2(m,n)=（-1）^（m+n ）f1(m,n)，对其进行FFT ，比较f2与f1幅度谱的异同，简述理由：异同及理由：①空域：f2由于前边乘了系数（-1）^（m+n ），导致灰度值有正有负，而在MATLAB 的imshow 函数中默认把负值变为0（有些情况是取反），所以形成了如左图所示的黑白花纹。
②频域：FFT(2)501001502002505010015020025050100150200250100150200250501001502002505010015020025050100150200250100150200250为FFT(1)中心化后的图像。
空域进行乘以（-1）^（m+n ）的操作，即相当于频域里的位移，实现频谱的中心化。
3.将f2(m,n)顺时针旋转90度得到f3(m,n)，试显示FFT(f3)的幅度谱，并与FFT(f2)的幅度谱进行比较：比较：空域图像旋转90度后，频域幅度谱也旋转90度。
数字图像处理图像翻转,平移,缩放第一篇：数字图像处理图像翻转,平移,缩放学号：Xb09680112班级：09通信工程（1）姓名：项德亮实验一图像几何变换一．实验目的1．熟悉MATLAB中的图像处理工具箱。
2．熟悉MATLAB中常用的图像处理函数。
3．掌握图像平移、图像旋转和图像缩放的基本原理与实现方法。
二．实验设备微机三．预习要求1．认真复习课件里的内容，并熟悉教材中第2章的内容。
2．了解imread()、imshow()、imhist()等函数的使用方法。
四．实验内容及步骤实验内容：1．熟悉MATLAB图像处理工具箱的功能及常用的图像处理函数。
2．打开“Image Processing”工具箱里的Demos，查看“Spatial Transformation”中的第一个例子“Creating a Gallery of Transformed Images”，把所有源代码拷到一个m文件里运行，查看运行结果，给源代码添加注释。
然后再改变变换矩阵T里面的参数，再查看运行结果。
把改变参数后（每位同学可以任意改变）的m文件保存为SpatialTransformation.m。
3．编程实现图像的平移，平移量应该可调(即用一个向量或两个标量保存平移量)，并显示对图像“view”的处理结果。
%平移clear;%读入图像imori=imread('view.bmp','bmp');imres=imori;[m,n]=size(imo ri);tx=60;ty=-40;%平移 for i=1:mfor j=1:nif tximres(i,j)=imori(i,j);elseimres(i,j)=255;end end end imshow(imres)%显示结果%显示结果4．编程实现图像的缩放，缩放系数可调，分别用两个变量或一个向量保存水平和垂直方向的缩放系数，并显示对图像“view”的处理结果。
MATLAB是一个包含大量计算算法的集合。
其拥有600多个工程中要用到的数学运算函数，可以方便的实现用户所需的各种计算功能。
函数中所使用的算法都是科研和工程计算中的最新研究成果，而前经过了各种优化和容错处理。
在通常情况下，可以用它来代替底层编程语言，如C和C 。
在计算要求相同的情况下，使用MATLAB的编程工作量会大大减少。
MATLAB的这些函数集包括从最简单最基本的函数到诸如距阵，特征向量、快速傅立叶变换的复杂函数。
函数所能解决的问题其大致包括矩阵运算和线性方程组的求解、微分方程及偏微分方程的组的求解、符号运算、傅立叶变换和数据的统计分析、工程中的优化问题、稀疏矩阵运算、复数的各种运算、三角函数和其他初等数学运算、多维数组操作以及建模动态仿真等。
（4）出色的图形处理功能MATLAB自产生之日起就具有方便的数据可视化功能，以将向量和距阵用图形表现出来，并且可以对图形进行标注和打印。
高层次的作图包括二维和三维的可视化、图象处理、动画和表达式作图。
可用于科学计算和工程绘图。
新版本的MATLAB 对整个图形处理功能作了很大的改进和完善，使他不仅在一般数据可视化软件都具有的功能（例如二维曲线和三维曲面的绘制和处理等）方面更加完善，而且对于一些其他软件所没有的功能（例如图形的光照处理、色度处理以及四维数据的表现等），MATLAB 同样表现了出色的处理能力。
同时对一些特殊的可视化要求，例如图形对话等，MATLAB也有相应的功能函数，保证了用户不同层次的要求。
另外新版本的MATLAB还着重在图形用户界面（GUI）的制作上作了很大的改善，对这方面有特殊要求的用户也可以得到满足。
（5）应用广泛的模块集合工具箱MATLAB对许多专门的领域都开发了功能强大的模块集和工具箱。
一般来说，他们都是由特定领域的专家开发的，用户可以直接使用工具箱学习、应用和评估不同的方法而不需要自己编写代码。
目前，MATLAB已经把工具箱延伸到了科学研究和工程应用的诸多领域，诸如数据采集、数据库接口、概率统计、样条拟合、优化算法、偏微分方程求解、神经网络、小波分析、信号处理、图像处理、系统辨识、控制系统设计、LMI控制、鲁棒控制、模型预测、模糊逻辑、金融分析、地图工具、非线性控制设计、实时快速原型及半物理仿真、嵌入式系统开发、定点仿真、DSP 与通讯、电力系统仿真等，都在工具箱（Toolbox）家族中有了自己的一席之地。
第一部分数字图像处理实验一图像的点运算实验1.1 直方图一．实验目的1．熟悉matlab图像处理工具箱及直方图函数的使用；2．理解和掌握直方图原理和方法；二．实验设备1.PC机一台；2.软件matlab。
三．程序设计在matlab环境中，程序首先读取图像，然后调用直方图函数，设置相关参数，再输出处理后的图像。
I=imread('cameraman.tif');%读取图像subplot(1,2,1),imshow(I) %输出图像title('原始图像') %在原始图像中加标题subplot(1,2,2),imhist(I) %输出原图直方图title('原始图像直方图') %在原图直方图上加标题四．实验步骤1. 启动matlab双击桌面matlab图标启动matlab环境；2. 在matlab命令窗口中输入相应程序。
书写程序时，首先读取图像，一般调用matlab自带的图像，如:cameraman图像；再调用相应的直方图函数，设置参数；最后输出处理后的图像；3．浏览源程序并理解含义；4．运行，观察显示结果；5．结束运行，退出；五．实验结果观察图像matlab环境下的直方图分布。
(a)原始图像 (b)原始图像直方图六．实验报告要求1、给出实验原理过程及实现代码；2、输入一幅灰度图像，给出其灰度直方图结果，并进行灰度直方图分布原理分析。
实验1.2 灰度均衡一．实验目的1．熟悉matlab图像处理工具箱中灰度均衡函数的使用；2．理解和掌握灰度均衡原理和实现方法；二．实验设备1.PC机一台；2.软件matlab；三．程序设计在matlab环境中，程序首先读取图像，然后调用灰度均衡函数，设置相关参数，再输出处理后的图像。
I=imread('cameraman.tif');%读取图像subplot(2,2,1),imshow(I) %输出图像title('原始图像') %在原始图像中加标题subplot(2,2,3),imhist(I) %输出原图直方图title('原始图像直方图') %在原图直方图上加标题a=histeq(I,256); %直方图均衡化，灰度级为256subplot(2,2,2),imshow(a) %输出均衡化后图像title('均衡化后图像') %在均衡化后图像中加标题subplot(2,2,4),imhist(a) %输出均衡化后直方图title('均衡化后图像直方图') %在均衡化后直方图上加标题四．实验步骤1. 启动matlab双击桌面matlab图标启动matlab环境；2. 在matlab命令窗口中输入相应程序。

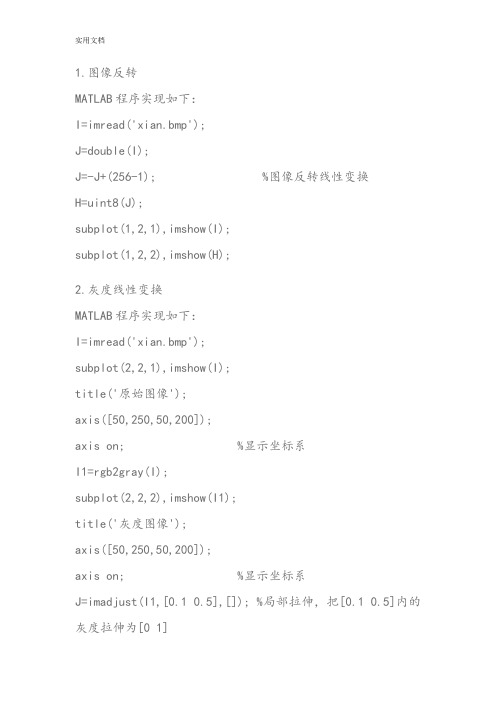

1.图像反转MATLAB程序实现如下：I=imread('xian.bmp');J=double(I);J=-J+(256-1); %图像反转线性变换H=uint8(J);subplot(1,2,1),imshow(I);subplot(1,2,2),imshow(H);2.灰度线性变换MATLAB程序实现如下：I=imread('xian.bmp');subplot(2,2,1),imshow(I);title('原始图像');axis([50,250,50,200]);axis on; %显示坐标系I1=rgb2gray(I);subplot(2,2,2),imshow(I1);title('灰度图像');axis([50,250,50,200]);axis on; %显示坐标系J=imadjust(I1,[0.1 0.5],[]); %局部拉伸，把[0.1 0.5]内的灰度拉伸为[0 1]subplot(2,2,3),imshow(J);title('线性变换图像[0.1 0.5]');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系K=imadjust(I1,[0.3 0.7],[]); %局部拉伸，把[0.3 0.7]内的灰度拉伸为[0 1]subplot(2,2,4),imshow(K);title('线性变换图像[0.3 0.7]');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系3.非线性变换MATLAB程序实现如下：I=imread('xian.bmp');I1=rgb2gray(I);subplot(1,2,1),imshow(I1);title('灰度图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系J=double(I1);J=40*(log(J+1));H=uint8(J);subplot(1,2,2),imshow(H);title('对数变换图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系4.直方图均衡化MATLAB程序实现如下：I=imread('xian.bmp');I=rgb2gray(I);figure;subplot(2,2,1);imshow(I);subplot(2,2,2);imhist(I);I1=histeq(I);figure;subplot(2,2,1);imshow(I1);subplot(2,2,2);imhist(I1);5.线性平滑滤波器用MATLAB实现领域平均法抑制噪声程序：I=imread('xian.bmp');subplot(231)imshow(I)title('原始图像')I=rgb2gray(I);I1=imnoise(I,'salt & pepper',0.02);subplot(232)imshow(I1)title('添加椒盐噪声的图像')k1=filter2(fspecial('average',3),I1)/255; %进行3*3模板平滑滤波k2=filter2(fspecial('average',5),I1)/255; %进行5*5模板平滑滤波k3=filter2(fspecial('average',7),I1)/255; %进行7*7模板平滑滤波k4=filter2(fspecial('average',9),I1)/255; %进行9*9模板平滑滤波subplot(233),imshow(k1);title('3*3模板平滑滤波');subplot(234),imshow(k2);title('5*5模板平滑滤波');subplot(235),imshow(k3);title('7*7模板平滑滤波');subplot(236),imshow(k4);title('9*9模板平滑滤波'); 6.中值滤波器用MATLAB实现中值滤波程序如下：I=imread('xian.bmp');I=rgb2gray(I);J=imnoise(I,'salt&pepper',0.02);subplot(231),imshow(I);title('原图像');subplot(232),imshow(J);title('添加椒盐噪声图像');k1=medfilt2(J); %进行3*3模板中值滤波k2=medfilt2(J,[5,5]); %进行5*5模板中值滤波k3=medfilt2(J,[7,7]); %进行7*7模板中值滤波k4=medfilt2(J,[9,9]); %进行9*9模板中值滤波subplot(233),imshow(k1);title('3*3模板中值滤波'); subplot(234),imshow(k2);title('5*5模板中值滤波'); subplot(235),imshow(k3);title('7*7模板中值滤波'); subplot(236),imshow(k4);title('9*9模板中值滤波'); 7.用Sobel算子和拉普拉斯对图像锐化：I=imread('xian.bmp');subplot(2,2,1),imshow(I);title('原始图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I1=im2bw(I);subplot(2,2,2),imshow(I1);title('二值图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系H=fspecial('sobel'); %选择sobel算子J=filter2(H,I1); %卷积运算subplot(2,2,3),imshow(J);title('sobel算子锐化图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系h=[0 1 0,1 -4 1,0 1 0]; %拉普拉斯算子J1=conv2(I1,h,'same'); %卷积运算subplot(2,2,4),imshow(J1);title('拉普拉斯算子锐化图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系8.梯度算子检测边缘用MATLAB实现如下：I=imread('xian.bmp');subplot(2,3,1);imshow(I);title('原始图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I1=im2bw(I);subplot(2,3,2);imshow(I1);title('二值图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I2=edge(I1,'roberts');figure;subplot(2,3,3);imshow(I2);title('roberts算子分割结果');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I3=edge(I1,'sobel');subplot(2,3,4);imshow(I3);title('sobel算子分割结果');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I4=edge(I1,'Prewitt');subplot(2,3,5);imshow(I4);title('Prewitt算子分割结果');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系9.LOG算子检测边缘用MATLAB程序实现如下：I=imread('xian.bmp');subplot(2,2,1);imshow(I);title('原始图像');I1=rgb2gray(I);subplot(2,2,2);imshow(I1);title('灰度图像');I2=edge(I1,'log');subplot(2,2,3);imshow(I2);title('log算子分割结果'); 10.Canny算子检测边缘用MATLAB程序实现如下：I=imread('xian.bmp'); subplot(2,2,1);imshow(I);title('原始图像')I1=rgb2gray(I);subplot(2,2,2);imshow(I1);title('灰度图像');I2=edge(I1,'canny'); subplot(2,2,3);imshow(I2);title('canny算子分割结果');11.边界跟踪（bwtraceboundary函数）clcclear allI=imread('xian.bmp');figureimshow(I);title('原始图像');I1=rgb2gray(I); %将彩色图像转化灰度图像threshold=graythresh(I1); %计算将灰度图像转化为二值图像所需的门限BW=im2bw(I1, threshold); %将灰度图像转化为二值图像figureimshow(BW);title('二值图像');dim=size(BW);col=round(dim(2)/2)-90; %计算起始点列坐标row=find(BW(:,col),1); %计算起始点行坐标connectivity=8;num_points=180;contour=bwtraceboundary(BW,[row,col],'N',connectivity,num_p oints);%提取边界figureimshow(I1);hold on;plot(contour(:,2),contour(:,1), 'g','LineWidth' ,2); title('边界跟踪图像');12.Hough变换I= imread('xian.bmp');rotI=rgb2gray(I);subplot(2,2,1);imshow(rotI);title('灰度图像');axis([50,250,50,200]);grid on;axis on;BW=edge(rotI,'prewitt');subplot(2,2,2);imshow(BW);title('prewitt算子边缘检测后图像');axis([50,250,50,200]);grid on;axis on;[H,T,R]=hough(BW);subplot(2,2,3);imshow(H,[],'XData',T,'YData',R,'InitialMagnification','fit'); title('霍夫变换图');xlabel('\theta'),ylabel('\rho');axis on , axis normal, hold on;P=houghpeaks(H,5,'threshold',ceil(0.3*max(H(:))));x=T(P(:,2));y=R(P(:,1));plot(x,y,'s','color','white');lines=houghlines(BW,T,R,P,'FillGap',5,'MinLength',7); subplot(2,2,4);,imshow(rotI);title('霍夫变换图像检测');axis([50,250,50,200]);grid on;axis on;hold on;max_len=0;for k=1:length(lines)xy=[lines(k).point1;lines(k).point2];plot(xy(:,1),xy(:,2),'LineWidth',2,'Color','green');plot(xy(1,1),xy(1,2),'x','LineWidth',2,'Color','yellow');plot(xy(2,1),xy(2,2),'x','LineWidth',2,'Color','red');len=norm(lines(k).point1-lines(k).point2);if(len>max_len)max_len=len;xy_long=xy;endendplot(xy_long(:,1),xy_long(:,2),'LineWidth',2,'Color','cyan'); 13.直方图阈值法用MATLAB实现直方图阈值法：I=imread('xian.bmp');I1=rgb2gray(I);figure;subplot(2,2,1);imshow(I1);title('灰度图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系[m,n]=size(I1); %测量图像尺寸参数GP=zeros(1,256); %预创建存放灰度出现概率的向量for k=0:255GP(k+1)=length(find(I1==k))/(m*n); %计算每级灰度出现的概率，将其存入GP中相应位置endsubplot(2,2,2),bar(0:255,GP,'g') %绘制直方图title('灰度直方图')xlabel('灰度值')ylabel('出现概率')I2=im2bw(I,150/255);subplot(2,2,3),imshow(I2);title('阈值150的分割图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I3=im2bw(I,200/255); %subplot(2,2,4),imshow(I3);title('阈值200的分割图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系14. 自动阈值法：Otsu法用MATLAB实现Otsu算法：clcclear allI=imread('xian.bmp');subplot(1,2,1),imshow(I);title('原始图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系level=graythresh(I); %确定灰度阈值BW=im2bw(I,level);subplot(1,2,2),imshow(BW);title('Otsu法阈值分割图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系15.膨胀操作I=imread('xian.bmp'); %载入图像I1=rgb2gray(I);subplot(1,2,1);imshow(I1);title('灰度图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系se=strel('disk',1); %生成圆形结构元素I2=imdilate(I1,se); %用生成的结构元素对图像进行膨胀subplot(1,2,2);imshow(I2);title('膨胀后图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系16.腐蚀操作MATLAB实现腐蚀操作I=imread('xian.bmp'); %载入图像I1=rgb2gray(I);subplot(1,2,1);imshow(I1);title('灰度图像')axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系se=strel('disk',1); %生成圆形结构元素I2=imerode(I1,se); %用生成的结构元素对图像进行腐蚀subplot(1,2,2);imshow(I2);title('腐蚀后图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系17.开启和闭合操作用MATLAB实现开启和闭合操作I=imread('xian.bmp'); %载入图像subplot(2,2,1),imshow(I);title('原始图像');axis([50,250,50,200]);axis on; %显示坐标系I1=rgb2gray(I);subplot(2,2,2),imshow(I1);title('灰度图像');axis([50,250,50,200]);axis on; %显示坐标系se=strel('disk',1); %采用半径为1的圆作为结构元素I3=imclose(I1,se); %闭合操作subplot(2,2,3),imshow(I2);title('开启运算后图像');axis([50,250,50,200]);axis on; %显示坐标系subplot(2,2,4),imshow(I3);title('闭合运算后图像');axis([50,250,50,200]);axis on; %显示坐标系18.开启和闭合组合操作I=imread('xian.bmp'); %载入图像subplot(3,2,1),imshow(I);title('原始图像');axis([50,250,50,200]);axis on; %显示坐标系I1=rgb2gray(I);subplot(3,2,2),imshow(I1);title('灰度图像');axis([50,250,50,200]);axis on; %显示坐标系se=strel('disk',1);I3=imclose(I1,se); %闭合操作subplot(3,2,3),imshow(I2);title('开启运算后图像');axis([50,250,50,200]);axis on; %显示坐标系subplot(3,2,4),imshow(I3);title('闭合运算后图像');axis([50,250,50,200]);axis on; %显示坐标系se=strel('disk',1);I4=imopen(I1,se);I5=imclose(I4,se);subplot(3,2,5),imshow(I5); %开—闭运算图像title('开—闭运算图像');axis([50,250,50,200]);axis on; %显示坐标系I6=imclose(I1,se);I7=imopen(I6,se);subplot(3,2,6),imshow(I7); %闭—开运算图像title('闭—开运算图像');axis([50,250,50,200]);axis on; %显示坐标系19.形态学边界提取利用MATLAB实现如下：I=imread('xian.bmp'); %载入图像subplot(1,3,1),imshow(I);title('原始图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I1=im2bw(I);subplot(1,3,2),imshow(I1);title('二值化图像');axis([50,250,50,200]);grid on; %显示网格线axis on; %显示坐标系I2=bwperim(I1); %获取区域的周长subplot(1,3,3),imshow(I2);title('边界周长的二值图像');axis([50,250,50,200]);grid on;axis on;20.形态学骨架提取利用MATLAB实现如下：I=imread('xian.bmp'); subplot(2,2,1),imshow(I); title('原始图像');axis([50,250,50,200]); axis on;I1=im2bw(I);subplot(2,2,2),imshow(I1); title('二值图像');axis([50,250,50,200]); axis on;I2=bwmorph(I1,'skel',1); subplot(2,2,3),imshow(I2); title('1次骨架提取');axis([50,250,50,200]); axis on;I3=bwmorph(I1,'skel',2); subplot(2,2,4),imshow(I3); title('2次骨架提取');axis([50,250,50,200]); axis on;21.直接提取四个顶点坐标I = imread('xian.bmp');I = I(:,:,1);BW=im2bw(I);figureimshow(~BW)[x,y]=getpts。
其他常用的图像转换函数有：gray2ind函数，将灰度图像转换成索引图像。
Im2bw函数，将其它图像转化为二值图像。
Ind2gray函数，将索引图像转换成灰度图像。
Rgb2gray函数，将彩色图像转换成灰度图像。
1．利用imread( )函数读取一幅图像，存入一个数组中；2．利用whos 命令提取该读入图像flower.tif的基本信息；3．利用imshow()函数来显示这幅图像；函数执行语句A = imread('saturn.png');whosName Size Bytes Class AttributesA 1500x1200x3 5400000 uint8imshow(A)4．利用imfinfo函数来获取图像文件的压缩，颜色等等其他的详细信息；imfinfo('saturn.png')5．利用imwrite()函数来压缩这幅图象，将其保存为一幅压缩了像素的jpg 文件,设为flower.jpg;语法：imwrite(原图像，新图像，‘quality’,q), q取0-100。
imwrite(A,'xingxing.jpg','quality',25)B = imread('xingxing.jpg');6．同样利用imwrite()函数将最初读入的tif图象另存为一幅bmp图像,设为flower.bmp。
imwrite(A , 'xingxing.bmp')C = imread('xingxing.bmp');7．用im2bw将一幅灰度图像转化为二值图像，并且用imshow显示出来观察图像的特征。
F = imread('circbw.tif');im2bw(F)imshow(F)实验二图像直方图与灰度变换下面给出灰度变化的MATLAB程序f=imread('medicine_pic.jpg');g=imhist(f,256); %显示其直方图g1=imadjust(f,[0 1],[1 0]);%灰度转换，实现明暗转换(负片图像) figure,imshow(g1)g2=imadjust(f,[0.5 0.75],[0 1]);%将0.5到0.75的灰度级扩展到范围[0 1] figure,imshow(g2)g=imread('point.jpg');h=log(1+double(g));%对输入图像对数映射变换h=mat2gray(h); %将矩阵h转换为灰度图片h=im2uint8(h); %将灰度图转换为8位图figure,imshow(h)下面给出直方图均衡化增强图像对比度的MATLAB程序：I=imread(‘pollen.jpg); % 读入原图像J=histeq(I); %对原图像进行直方图均衡化处理Imshow(I); %显示原图像Title(‘原图像’); %给原图像加标题名Figure；imshow(J); %显示直方图均衡化后的图像Title(‘直方图均衡化后的图像’) ; %给直方图均衡化后的图像加标题名Figure; subplot(1,2,1) ;%对直方图均衡化后的图像进行屏幕控制；作一幅子图作为并排两幅图的第1幅图Imhist(I,64); %将原图像直方图显示为64级灰度Title(‘原图像直方图’) ; %给原图像直方图加标题名Subplot(1,2,2); %作第2幅子图Imhist(J,64) ; %将均衡化后图像的直方图显示为64级灰度Title(‘均衡变换后的直方图’) ; %给均衡化后图像直方图加标题名1、利用自己编写的灰度直方图计算程序计算rice.tif图像的直方图，并与系统自带的计算程序进行对比。
用MATLAB编程实现数字图像旋转摘要:文章论述了用Matlab编程实现数字图像旋转的基本方法,从计算机几何坐标中的图像旋转矩阵表示着手,给出了图像旋转变换的推导过程,用简单综合插值方法,基本解决了数字图像旋转后出现的空洞问题,并通过Matlab编程工具进行实验验证。
关键词:数字图像旋转;移动变换;旋转矩阵变换;简单综合插值。
数字图像处理是指将图像信号转换成数字信号并利用计算机对其进行处理的过程。
目前,数字图像处理的信息大多是二维信息。
由于数据量大,因此对计算机的计算速度、存储容量等要求较高。
随着微型计算机性能的提高,原来以大型机、小型机为主机的图像处理系统演变为以微机为主机的结构,其应用也迅速普及,当前图像处理技术在工业自动化、工业检测、遥感探测、军事、航空、生物医学等各个方面都发挥着十分重要的作用。
图像旋转是一种常用的数字图像处理技术,传统的图像旋转都是在二维空间中进行的,由于旋转后图像像素点坐标不再是整数,故旋转后必须对像素点灰度进行一维插值运算或二维插值运算,尤其是当对旋转后的图像质量要求较高时,需要采用高阶插值运算。
文章从通用的图像旋转矩阵着手,给出了图像旋转变及换简单综合插值的推导过程,并用Matlab编程工具进行实验验证图像旋转结果。
1Matlab简介MATLAB是矩阵实验室(Matrix Laboratory)之意。
除具备卓越的数值计算能力外,它还提供了专业水平的符号计算,可视化建模仿真和实时控制等功能。
MATLAB的基本数据单位是矩阵,它的指令表达式与数学,工程中常用的形式十分相似,故用MATLAB来解算问题要比用C、C#等语言来解算相同的事情简捷得多。
2图像旋转矩阵一般图像的旋转是以图像的中心为原点,将图像上所有像素都旋转一个相同角度。
图像的旋转变换后,图像的大小会改变。
在图像旋转变换中既可以把转出显示区域的图像截去,也可以扩大范围(即是移动图像),以显示所有的图像。
设点旋转角后的对应点为,r是点到原点(0,0)的距离,在旋转过程中,r保持不变。
MATLAB是一个包含大量计算算法的集合。
其拥有600多个工程中要用到的数学运算函数，可以方便的实现用户所需的各种计算功能。
函数中所使用的算法都是科研和工程计算中的最新研究成果，而前经过了各种优化和容错处理。
在计算要求相同的情况下，使用MATLAB的编程工作量会大大减少。
MATLAB的这些函数集包括从最简单最基本的函数到诸如距阵，特征向量、快速傅立叶变换的复杂函数。
图像的几何操作一、图像的基本运算1、加法运算图像相加一般用于对同一场景的多幅图像求平均效果，以便有效地降低具有叠加性质的随机噪声。
直接采集的图像品质一般都较好，不需要进行加法运算处理，但是对于那些经过长距离模拟通信方式传送的图像（如卫星图像），这种处理是必不可少的。
在MA TLAB7.0中，如果要进行两幅图像的加法，或者给一幅图像加上一个常数，可以调用imadd函数来实现。
imadd函数将某一幅输入图像的每一个像素值与另一幅图像相应的像素值相加，返回相应的像素值之和作为输入图像。
imadd函数的调用格式可参考图像处理的工具箱。
下面的程序可将图1两幅图像叠加在一起，叠加效果如图2所示。
imshow('rice.png');imshow('cameraman.tif');I=imread('rice.png');J=imread('cameraman.tif');K=imadd(I,J,'uint16');%大小必须一样imshow(K,[])图1 图2给图像的每一个像素加上一个常数可以使图像的亮度增加。
例如以下程序示例的处理效果如图3所示。
I=imread('rice.png');J=imadd(I,50);subplot(1,2,1),imshow(I);subplot(1,2,2),imshow(J);图32、减法运算图像减法也称为差分方法，是一种常用于检测图像变化及运动物体的图像处理方法。

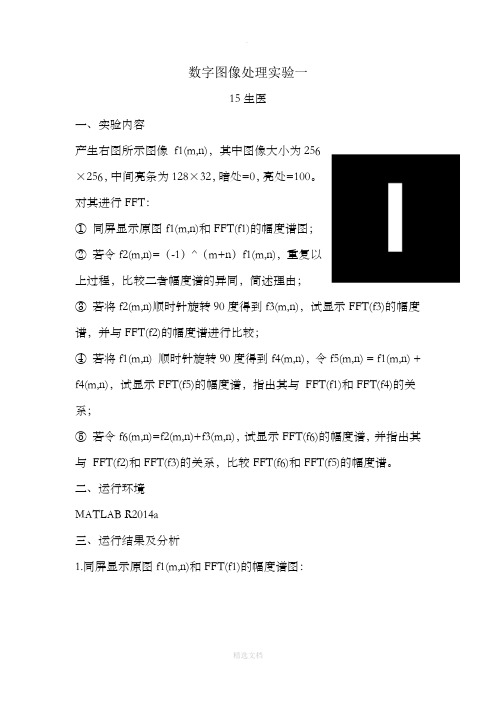

数字图像处理实验一15生医一、实验容产生右图所示图像 f1(m,n)，其中图像大小为256×256，中间亮条为128×32，暗处=0，亮处=100。
对其进行FFT：①同屏显示原图f1(m,n)和FFT(f1)的幅度谱图；②若令f2(m,n)=（-1）^（m+n）f1(m,n)，重复以上过程，比较二者幅度谱的异同，简述理由；③若将f2(m,n)顺时针旋转90度得到f3(m,n)，试显示FFT(f3)的幅度谱，并与FFT(f2)的幅度谱进行比较；④若将f1(m,n) 顺时针旋转90度得到f4(m,n)，令f5(m,n) = f1(m,n) + f4(m,n)，试显示FFT(f5)的幅度谱，指出其与FFT(f1)和FFT(f4)的关系；⑤若令f6(m,n)=f2(m,n)+f3(m,n)，试显示FFT(f6)的幅度谱，并指出其与FFT(f2)和FFT(f3)的关系，比较FFT(f6)和FFT(f5)的幅度谱。
二、运行环境MATLAB R2014a三、运行结果及分析1.同屏显示原图f1(m,n)和FFT(f1)的幅度谱图：50100150200250100150200250501001502002501001502002502.令f2(m,n)=（-1）^（m+n ）f1(m,n)，对其进行FFT ，比较f2与f1幅度谱的异同，简述理由：5010015020025010015020025050100150200250100150200250异同及理由：①空域：f2由于前边乘了系数（-1）^（m+n ），导致灰度值有正有负，而在MATLAB 的imshow 函数中默认把负值变为0（有些情况是取反），所以形成了如左图所示的黑白花纹。
②频域：FFT(2)为FFT(1)中心化后的图像。
空域进行乘以（-1）^（m+n ）的操作，即相当于频域里的位移，实现频谱的中心化。
3.将f2(m,n)顺时针旋转90度得到f3(m,n)，试显示FFT(f3)的幅度谱，并与FFT(f2)的幅度谱进行比较：5010015020025010015020025050100150200250100150200250比较：空域图像旋转90度后，频域幅度谱也旋转90度。
4.将f1(m,n) 顺时针旋转90度得到f4(m,n)，令f5(m,n) = f1(m,n) + f4(m,n)，试显示FFT(f5)的幅度谱，指出其与 FFT(f1)和FFT(f4)的关系：(a)亮块图像f1(m,n)50100150200250100150200250(b) FFT(f1)幅度谱5010015020025050100150200250旋转图像f4(m,n)501001502002505010015020025050100150200250100150200250501001502002501001502002505010015020025050100150200250关系：空域里原图与其旋转90度后的图像进行叠加，在频域里也体现为相应幅度谱的叠加，即FFT(f5)=FFT(f1)+FFT(f4)。
5.令f6(m,n)=f2(m,n)+f3(m,n)，试显示FFT(f6)的幅度谱，并指出其与 FFT(f2)和FFT(f3)的关系，比较FFT(f6)和FFT(f5)的幅度谱：50100150200250100150200250501001502002505010015020025050100150200250501001502002505010015020025010015020025050100150200250100150200250501001502002505010015020025010015020025050100150200250关系：空域里原图与其旋转90度后的图像进行叠加，在频域里也体现为相应幅度谱的叠加，即FFT(f6)=FFT(f2)+FFT(f3)。
比较：FFT(6)为FFT(5)中心化后的图像。
四、心得体会通过MATLAB编程更加熟练了课上的知识点，比如空域旋转频域也旋转，空域叠加频域也满足叠加关系。
同时，对MATLAB实现傅里叶变换及其显示的机理也有所掌握，比如后边附的程序中会提到的Note1-Note5的思考。
Note1:复数取绝对值后才可以二维图示；Note2:为什么这里要划分255个灰度级？为什么是在频域里操作？(可能的解释：用灰度来表示值的大小，越白值越大)；Note3:空域进行此操作频域位移；Note4:双线性插值法；Note5:旋转坐标计算式：256*(1+0)五、具体程序（复制于matlab notebook）% 产生亮块图像0暗100亮f1=zeros(256,256);for m=64:192for n=112:144f1(m,n)=100;endendfigure(1);subplot(1,2,1);imshow(f1);xlabel('(a)亮块图像f1(m,n)');axis on;% 求f1(m,n)的傅里叶变换FFT_f1=fft2(f1);% 求f1(m,n)的频谱FFT_f1=abs(FFT_f1); % Note1:复数取绝对值后才可以二维图示tmax=FFT_f1(1,1);tmin=FFT_f1(1,1);for m=1:256for n=1:256if tmax<FFT_f1(m,n)tmax= FFT_f1(m,n);endif tmin> FFT_f1(m,n)tmin= FFT_f1(m,n);endendenddelta=tmax-tmin;for m=1:256for n=1:256FFT_f1(m,n)=255*( FFT_f1(m,n)-tmin)/delta;endend% Note2:为什么这里要划分255个灰度级？为什么是在频域里操作？(可能的解释：用灰度来表示值的大小，越白值越大)subplot(1,2,2);imshow (FFT_f1);xlabel('(b) f1(m,n)的频谱'); axis on;5010015020025010015020025050100150200250100150200250% 频谱中心化 f2=f1;for m=1:256 for n=1:256f2(m,n)=(-1)^(m+n)*f1(m,n); % Note3:空域进行此操作频域位移 end endFFT_f2=fft2(f2); FFT_f2=abs(FFT_f2);tmax=FFT_f2(1,1); tmin=FFT_f2(1,1); for m=1:256 for n=1:256if tmax<FFT_f2(m,n) tmax= FFT_f2(m,n); endif tmin> FFT_f2(m,m) tmin= FFT_f2(m,n); end endenddelta=tmax-tmin; for m=1:256 for n=1:256FFT_f2(m,n)=255*( FFT_f2(m,n)-tmin)/delta; end endfigure(2) subplot(1,2,1); imshow(f2);xlabel('(a)亮块图像f2(m,n)'); axis on;subplot(1,2,2); imshow (FFT_f2);xlabel('(b) f2(m,n)的频谱'); axis on;5010015020025010015020025050100150200250100150200250% f2(m,n)旋转90°生成f3(m,n)f3=imrotate(f2,-90,'bilinear'); % Note4:双线性插值法FFT_f3=fft2(f3); FFT_f3=abs(FFT_f3);tmax=FFT_f3(1,1);tmin=FFT_f3(1,1);for m=1:256for n=1:256 % Note5:旋转坐标计算式：256*(1+0)if tmax<FFT_f3(m,n)tmax= FFT_f3(m,n);endif tmin> FFT_f3(m,n)tmin= FFT_f3(m,n);endendenddelta=tmax-tmin;for m=1:256for n=1:256FFT_f3(m,n)=255*( FFT_f3(m,n)-tmin)/delta; endendfigure(3);subplot(1,2,1);imshow (FFT_f2);xlabel('(a) FFT(f2)幅度谱');axis on;subplot(1,2,2);imshow (FFT_f3);xlabel('(b) FFT(f3)幅度谱');axis on;5010015020025010015020025050100150200250100150200250% 旋转90°与原图叠加的空域频域比较 f4=imrotate(f1,-90,'bilinear'); f5=f1+f4;FFT_f4=fft2(f4); FFT_f4=abs(FFT_f4); tmax=FFT_f4(1,1); tmin=FFT_f4(1,1); for m=1:256 for n=1:256if tmax<FFT_f4(m,n) tmax=FFT_f4(m,n); endif tmin>FFT_f4(m,n) tmin=FFT_f4(m,n); end end enddelta=tmax-tmin;for m=1:256 for n=1:256FFT_f4(m,n)=255*(FFT_f4(m,n)-tmin)/delta; end endFFT_f5=abs(FFT_f5);tmax=FFT_f5(1,1);tmin=FFT_f5(1,1);for m=1:256for n=1:256if tmax<FFT_f5(m,n)tmax=FFT_f5(m,n);endif tmin>FFT_f5(m,n)tmin=FFT_f5(m,n);endendenddelta=tmax-tmin;for m=1:256for n=1:256FFT_f5(m,n)=255*(FFT_f5(m,n)-tmin)/delta; endendfigure(4);subplot(3,2,1);imshow (f1);xlabel('(a)亮块图像f1(m,n)');axis on;subplot(3,2,2);imshow (FFT_f1);xlabel('(b) FFT(f1)幅度谱');axis on;subplot(3,2,3);imshow (f4);xlabel('(c)旋转图像f4(m,n)');axis on;subplot(3,2,4);imshow (FFT_f4);xlabel('(d) FFT(f4)幅度谱');axis on;subplot(3,2,5);imshow (f5);xlabel('(e)叠加图像f5(m,n)');axis on;subplot(3,2,6);xlabel('(f) FFT(f5)幅度谱');axis on; (a)亮块图像f1(m,n)50100150200250100150200250(b) FFT(f1)幅度谱5010015020025050100150200250旋转图像f4(m,n)501001502002505010015020025050100150200250100150200250501001502002501001502002505010015020025050100150200250% 旋转90°与原图叠加的空域频域比较（二者均中心化） f6=f2+f3;FFT_f6=fft2(f6);FFT_f6=abs(FFT_f6);tmax=FFT_f6(1,1);tmin=FFT_f6(1,1);for m=1:256for n=1:256if tmax<FFT_f6(m,n)tmax=FFT_f6(m,n);endif tmin>FFT_f6(m,n)tmin=FFT_f6(m,n);endendenddelta=tmax-tmin;for m=1:256for n=1:256FFT_f6(m,n)=255*(FFT_f6(m,n)-tmin)/delta;endendfigure(5);subplot(3,2,1);imshow (f2);xlabel('(a)亮块图像f2(m,n)'); axis on;subplot(3,2,2);imshow (FFT_f2);xlabel('(b) FFT(f2)幅度谱'); axis on;subplot(3,2,3);imshow (f3);xlabel('(c)旋转图像f3(m,n)'); axis on;subplot(3,2,4);imshow (FFT_f3);xlabel('(d) FFT(f3)幅度谱'); axis on;subplot(3,2,5);imshow (f6);xlabel('(e)叠加图像f6(m,n)'); axis on;subplot(3,2,6);imshow (FFT_f6);xlabel('(f) FFT(f6)幅度谱'); axis on;501001502002501001502002505010015020025050100150200250501001502002505010015020025050100150200250100150200250501001502002501001502002505010015020025050100150200250figure(6);subplot(1,2,1);imshow (FFT_f5);xlabel('(a) FFT(f5)幅度谱'); axis on;subplot(1,2,2);imshow (FFT_f6);xlabel('(b) FFT(f6)幅度谱');50100150200250100150200250。
