mos管开关作用
MOS管开关（MOSFET switch）是一种电子开关，采用金属-
氧化物-半导体场效应晶体管（MOSFET）作为控制元件。
它
的主要作用是在电路中开关电流的通断。
MOS管开关具有以下几个重要的作用：
1. 电路开关：当MOS管开关处于导通状态时，可以使电流流过；当MOS管开关处于截止状态时，可以使电流无法流过，
起到控制电路通断的作用。
2. 信号放大：MOS管开关可以放大输入信号，使其在输出端
得到放大后的信号。
这使得MOS管开关常用于放大电路和电
子设备中。
3. 电流控制：MOS管开关可以通过控制输入信号的大小和频率，来控制输出电流的大小。
这一特性使得MOS管开关在电
源调节、电动机控制和LED调光等应用中非常有用。
4. 逆变和变频：MOS管开关可以将输入电压转换为AC电压，实现电路的逆变功能。
此外，MOS管开关还可以通过控制输
入信号的频率，实现电路的变频功能，用于频率调节和变频器等应用中。
总之，MOS管开关作为一种电子开关元件，广泛应用于各种
电路中，起到开关电流、信号放大、电流控制、逆变和变频等多种作用。
mos管特征MOS管特征MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的场效应晶体管，具有许多独特的特征和性能。
本文将从不同的角度探讨MOS管的特征。
一、结构特征MOS管由金属电极、氧化物绝缘层和半导体材料构成。
金属电极用于控制电流的引入和输出，氧化物绝缘层用于隔离金属电极和半导体材料，保证MOS管的正常工作。
半导体材料作为电流的载体，起到传导电流的作用。
二、工作原理MOS管的工作原理基于场效应。
当金属电极施加正电压时，产生的电场会穿透氧化物绝缘层，影响到半导体材料中的电子。
这种电场作用下，半导体中的电子会形成一个导电通道，从而允许电流通过。
通过改变金属电极的电压，可以控制电子通道的导电能力，实现电流的开关控制。
三、特点与优势1. 低功耗：MOS管在导通状态下的功耗非常低，能够实现高效的电能利用。
2. 高电流驱动能力：MOS管具有较高的电流驱动能力，能够满足大功率电路的需求。
3. 快速开关速度：MOS管的开关速度非常快，能够实现高频率的开关操作。
4. 低电压控制：MOS管的控制电压较低，可以实现低电压控制电路的设计。
5. 抗干扰能力强：MOS管的结构特性使其具有较强的抗干扰能力，能够在复杂的电磁环境中稳定工作。
四、应用领域MOS管广泛应用于各个领域，如通信、电力电子、计算机等。
具体应用包括：1. 电源开关：MOS管的快速开关特性使其成为电源开关的理想选择，能够实现高效率的电能转换。
2. 放大器：MOS管可以作为低功耗的放大器，用于信号放大和处理。
3. 逻辑门电路：MOS管的开关特性使其可用于逻辑门电路的设计，实现数字信号的处理。
4. 驱动器：MOS管的高电流驱动能力使其成为各种电机、灯光等设备的驱动器。
5. 电压转换器：MOS管可以用于设计高效的电压转换器，实现电能的转换和传输。
总结：MOS管作为一种重要的半导体器件，具有许多独特的特征和优势。
MOS管开关原理是现代电子学中必不可少的一部分，它是指利用MOS管功率放大器的特性来实现电路开关的一种技术。
这种技术非常普遍，并已被广泛用于各种领域，例如消费电子、汽车电子和工业自动化等。
下面将介绍MOS管开关原理的一些基本知识。
首先，需要了解MOS管的基本结构。
MOS管是由N型或P型的金属氧化物半导体场效应管构成的，它由通道、门极和漏极三部分组成。
当给门极施加正电压时，电场会使通道中的电子流动，从而形成一个导电通路。
这种导电通路可以通过控制不同的电压来控制通路的导通和截止。
其次，需要了解MOS管的工作原理。
在MOS管的工作过程中，可以通过控制门极二极管的偏置电压来改变通道中的电流。
当门极处于正电压时，会产生一种电场效应，电场会将通道中的电子推开，使MOS管导通。
而当门极处于负电压时，MOS管就会截止，电流无法通过通道传递。
接下来，需要了解MOS管的开关特性。
MOS管的开关特性是指在开关的过程中，MOS管的输出特性发生急剧变化的特性。
当MOS管处于导通状态时，它的内部电阻非常小，因此电流可以自由地流过MOS管。
而当MOS管处于截止状态时，它的内部电阻非常大，电流无法通过MOS管。
这种开关特性使得MOS管可以在电路中作为开关使用。
最后，需要了解MOS管开关的应用。
MOS管开关被广泛应用于各种领域，例如电源开关、音频功率放大器、电机驱动器和照明控制器等。
在这些应用中，MOS管开关可以控制电路中的电流和电压，在保证安全的前提下，实现电路的开关控制。
总之，MOS管开关原理是现代电子学中不可或缺的一部分，它提供了一种非常有效的电路控制技术。
通过了解MOS管的基本结构、工作原理以及开关特性，可以更好地理解MOS管开关的工作原理，并在实际应用中更好地发挥其作用。
mos管驱动芯片MOS管驱动芯片是一种用于控制金属氧化物半导体场效应晶体管（MOSFET）的电路芯片。
它主要负责提供正确的电平和电流来驱动MOS管，以实现电路的开关和放大功能。
MOS管驱动芯片可以分为两大类：非隔离型和隔离型。
非隔离型驱动芯片一般直接连接到控制信号源和MOS管，而隔离型驱动芯片则通过光耦合器或变压器实现信号的隔离。
MOS管驱动芯片具有以下功能和特点：1. 高速开关特性：MOS管驱动芯片能够提供高速的开关特性，可以迅速切换MOS管的导通和截止状态。
这对于高频电路和功率电子应用尤为重要。
2. 高电流驱动能力：MOS管驱动芯片能够提供足够大的电流来充分驱动MOS管。
这使得MOS管能够迅速开启和关闭，从而减小开关过程中的功耗和温升。
3. 低功耗设计：MOS管驱动芯片采用低功耗设计，能够在工作过程中减小能耗。
这对于电池供电电路和节能设计非常有益。
4. 过温保护：MOS管驱动芯片一般内置过温保护电路，可以在芯片温度超过特定阈值时自动切断输出信号，以防止芯片过热引起故障。
5. 输出电平适应能力：MOS管驱动芯片可以适应不同的输入电平，能够根据输入信号的电平来输出正确的驱动信号，以满足不同MOS管的工作要求。
6. 引脚保护：MOS管驱动芯片通常具有ESD（静电放电）保护电路和过压保护电路，可以防止外部环境中的静电放电和过压对芯片的损害。
7. 小封装和低成本：现代的MOS管驱动芯片采用小封装和集成化设计，尺寸小、功能齐全。
此外，由于生产工艺的不断改进，MOS管驱动芯片的制造成本不断降低。
MOS管驱动芯片广泛应用于各个领域的电子设备中，例如电源管理、电机控制、照明控制和功率逆变器等。
它们能够提供高效、可靠和安全的MOSFET驱动，为电子产品的性能和工作稳定性提供保障。
总之，MOS管驱动芯片是一种关键的电路芯片，通过提供合适的电平和电流驱动MOS管，实现电路的开关和放大功能。
它具有高速开关、高电流驱动能力、低功耗设计、过温保护、输出电平适应能力、引脚保护、小封装和低成本等特点。
MOS管的开关特性
MOS管最显著的特点也是具有放大能力。
不过它是通过栅极电压uGS控制其工作状态的，是一种具有放大特性的由电压uGS控制的开关元件。
一、静态特性
（一）结构示意图、符号、漏极特性和转移特性
1．结构示意图和符号
从图2.1.12(a)所示结构示意图中可以看出，MOS管是由金属-氧化物-半导体
（Metal-Ox-ide-Semiconductor）构成的。
在P型衬底上，利用光刻、扩散等方法，制作出两个N+型区，并引出电极，分别叫做源极S和漏极D，同时在源极和漏极之间的二氧化硅SiO2绝缘层上，制作一个金属电极栅极G，这样得到的便是N沟道MOS管。
2．漏极特性
反映漏极电流iD和漏极-源极间电压uDS之间关系的曲线族叫做漏极特性曲线，
简称为漏极特性，也就是表示函数 iD=f(uDS)|uGS
的几何图形，如图2.1.13（a）所示。
当uGS为零或很小时，由于漏极D和源极S之间是两个背靠背的PN结，即使在漏极加上正电压（uDS>0V），MOS管中也不会有电流，也即管子处在截止状态。
当uGS大于开启电压UTN时，MOS管就导通了。
因为在UGS=UTN（图2.1.13中UTN=2V）时，栅极和衬底之间产生的电场已增加到足够强的程度，把P型衬底中的电子吸引到交界面处，形成的N型层——反型层，把两个N+区连接起来，也即沟通了漏极和源极。
所以，称此管为N沟道增强型MOS管。
可变电阻区：当uGS>UTN后，在uDS比较小时，iD与uDS成近似线性关系，因此可把漏极和源极之间看成是一个可由uGS进行控制的电阻，uGS越大，曲线越陡，等效电阻越小，如图2.1.13（a）所示。
恒流区：当uGS>UTN后，在uDS比较大时，iD仅决定于uGS，而与uDS几乎无关，特性曲线近似水平线，D、S之间可以看成为一个受uGS控制的电流源。
在数字电路中，MOS管不是工作在截止区，就是工作在可变电阻区，恒流区只是一种瞬间即逝的过度状态。
3．转移特性
反映漏极电流iD和栅源电压uGS关系的曲线叫做转移特性曲线，简称为转移特性，也就是表示函数 iD=f(uGS)|uDS
的几何图形，如图2.1.13（b ）所示。
当uGS<UTN时，MOS管是截止的。
当uGS>UTN之后，只要在恒流区，转移特性曲线基本上是重合在一起的。
曲线越陡，表示uGS对iD的控制作用越强，也即放大作用越强，且常用转移特性曲线的斜率跨导gm来表示，即
4． P沟道增强型MOS管
上面讲的是Ｎ沟道增强型ＭＯＳ管。
对于Ｐ沟道增强型ＭＯＳ管，无论是结构、符
号，还是特性曲线，与Ｎ沟道增强型ＭＯＳ管都有着明显的对偶关系。
其衬底是Ｎ型硅，漏极和源极是两个Ｐ+区，而且它的uGS、uDS极性都是负的，开启电压ＵTP也是负值。
Ｐ沟道增强型ＭＯＳ管的结构、符号、漏极特性和转移特性如图２.１.１４所示。
（二） MOS管的开关作用
１．开关应用举例
如图２.１.１５所示，是一个最简单的ＭＯＳ管开关电路，输入电压是u1，输
出电压是uO。
当u1较小时，ＭＯＳ管是截止的，uO=UOH=VDD；当u1较大时，ＭＯＳ管是导通的，，由于RON<<RD，所以输出为低电平，即uO=UOL。

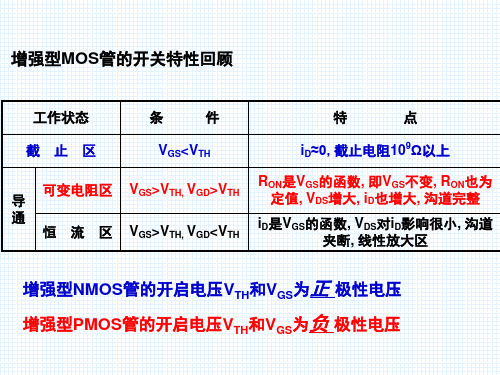

２．静态开关特性
（１）截止条件和截止时的特点
① 截止条件：当ＭＯＳ管栅源电压uGS小于其开启电压ＵTN时，
将处于截止状态，因为漏极和源极之间还未形成导电沟道，其等效电路如图２.１.１５（b）所示。
②截止时的特点：iD=0，ＭＯＳ管如同一个断开了的开关。
（２）导通条件和导通时的特点
① 导通条件：当uFS大于ＵTN时，ＭＯＳ管将工作在导通状态。
在数字电路中，ＭＯＳ管导通时，一般都工作在可变电阻区，其导通电阻ＲON只有几百欧姆，较小。
② 导通时的特点：ＭＯＳ管导通之后，如同一个具有一定导通电阻
ＲON闭合了的开关，起等效电路如图２.１.１５（c）所示。
二、动态特性
（一）ＭＯＳ管极间电容
MOS管三个电极之间，均有电容存在，它们分别是栅源电容ＣＧＳ、栅漏电容ＣＧＤ和漏源电容ＣＤＳ。
ＣＧＳ、ＣＧＤ一般为１～３pF，ＣＤＳ约为０.１～１pF。
在数字电路中，ＭＯＳ管的动态特性，即开关速度是搜这些电容充、放电过程制约的。
（二）开关时间
１． uI和iD的波形
在图２.１.１５（a）所示ＭＯＳ管开关电路中，当u1为矩形波时，相应iD的
波形如图２.１.１６所示。
２．开通时间ton
当u1由ＵIL＝０Ｖ跳变到ＵIH＝ＶDD时，ＭＯＳ管需要经过导通延迟
时td1和上升时间tr之后，才能由截止状态转换到导通状态。
开通时间
ton=td1+tr
３．关断时间toff
当u1由ＵIH＝ＶDD跳变到ＵIL＝０Ｖ时，ＭＯＳ管经过关断延迟时间
td2和下降时间tf之后，才能由导通状态转换到截止状态。
关断时间
toff=td2+tf
需要特别说明，ＭＯＳ管电容上电压不能突变，是造成iD(uO)滞后u1变化的主要原因。
而且，由于ＭＯＳ管的导通电阻比半导体三极管的饱和导通电阻要大得多，ＲD也比ＲC大，所以它的开通和关断时间，也比晶体管长，也即其动态特性较差。
