纤维增强水泥板应用技术规程纤维增强水泥板是一种新型建筑材料，具有高强度、防水、防火、耐腐蚀、隔音等优点，因此被广泛应用于建筑围护结构、内墙隔墙、顶棚地面等方面。
为了保证该材料的施工质量和使用效果，需要制定一系列技术规程，以下是针对纤维增强水泥板的应用技术规程。
一、材料与设备1.材料：纤维增强水泥板、墙体腻子、抹灰砂浆、膨胀螺钉、扣件等。
2.设备：电钻、电锤、电锯、涂料刷、抹子刀等。
二、施工前准备1.检查墙体是否平整，如存在凸起或色差等情况，必须进行打磨或刮平。
2.墙砖或水泥砂浆需干燥后方可进行施工。
3.根据设计需求确定水泥板的安装位置和数量，制定详细的施工计划。
三、水泥板的安装1.安装前应先检查水泥板是否存在破损或变形情况，保证质量合格。
2.确认安装位置后，使用电钻在墙体上打孔，孔距不得超过600mm，并保证每个孔深度不得小于35mm。
3.顺着墙体插入膨胀螺钉，深度不能超过膨胀螺钉总长度的1/3。
4.根据设计要求在水泥板上进行开孔或切割，使用电锯，保证切口平直光滑。
5.使用扣件将水泥板拼接成所需尺寸，保证水泥板的连接牢固。
四、水泥板与墙体之间的转角加工2.用墙体腻子将转角处进行修护，使水泥板与墙体之间的缝隙得以填充。
1.施工前应按设计要求选择合适的涂料，确保涂料与水泥板的质量匹配。
2.使用涂料刷将涂料均匀地涂刷在水泥板上，保证涂料的厚度均匀。
3.涂刷干燥后，可以重新进行涂刷，根据设计需求进行多次涂刷。
以上就是针对纤维增强水泥板应用的技术规程。
在实际施工中，需要严格按照规范进行操作，保证施工质量和使用效果。
同时，在大规模施工过程中需注意安全，确保人员耳保护措施到位，电动工具符合安全标准，操作人员配备全套防护措施。
水泥纤维板生产流程
水泥纤维板是以水泥、细柳木纤维素等为主要原料，添加一定量的化学助剂，经过物理混合、涂覆、挤压成型、自然养护等工艺流程制成。
具体生产流程如下：
1. 原料处理：水泥和木纤维素要在一定比例下混合，制成均匀的浆料。
2. 添加化学助剂：在浆料中添加化学助剂，如增稠剂、强化剂、防水剂、膨胀剂等，以提高产品的性能。
3. 均匀混合：通过机械搅拌等方式混合，确保原料的均匀性。
4. 涂布成型：将混合好的原料涂覆在模板上，通过挤压成型机的挤压作用将原料加压成型。
5. 养护：将成型的水泥纤维板进行自然养护，使其逐渐发生化学反应，保证其内部结构健康，并使其达到生产标准。
6. 整理包装：经过养护之后，对水泥纤维板进行检测、整理和包装，保证成品质量。
通过以上工艺流程，使水泥纤维板制成，达到了防水、防火、耐腐蚀等特性，广泛应用于建筑、制造业等领域。
纤维增强水泥板免拆模板应用技术标准一、概述随着建筑行业的不断发展，对于建筑材料的要求也越来越高。
作为一种新型的建筑材料，纤维增强水泥板因其优异的性能和环保特点，在建筑行业得到了广泛的应用。
而免拆模板作为一种能够提高施工效率和工艺质量的技术，也受到了广泛的关注。
本标准是为了规范纤维增强水泥板免拆模板的应用技术，提高施工的规范性和工程质量。
二、术语和定义1. 纤维增强水泥板：指以水泥、纤维等为主要原料，经过成型、养护等工艺制成的板状建筑材料。
2. 免拆模板：指在浇筑水泥混凝土或其他建筑材料时，不需要拆除的建筑模板。
3. 应用技术：指在工程施工中，对于纤维增强水泥板免拆模板的具体应用操作、工艺流程等方面的技术要求。
三、技术要求1. 材料选用：在选择纤维增强水泥板和免拆模板时，应符合国家标准和相关规范，保证材料的质量和性能符合工程要求。
2. 施工前准备：在施工前，应对工程现场进行清理和检查，确保施工能够顺利进行。
对材料进行验收和保管，以免出现质量问题。
3. 应用工艺：在进行纤维增强水泥板免拆模板的施工时，应按照相关工艺流程进行操作，严格控制免拆模板的安装和拆除工作，确保施工的质量和工期。
4. 施工质量检验：在施工过程中，应加强对纤维增强水泥板和免拆模板的质量检验，及时发现和纠正质量问题，确保工程质量。
5. 安全防护：在进行纤维增强水泥板免拆模板施工时，要严格遵守安全操作规程，做好安全防护工作，确保施工人员的人身安全。
四、施工注意事项1. 免拆模板的安装：在进行纤维增强水泥板免拆模板的施工时，要按照规范要求进行免拆模板的安装，确保模板的稳固和密实。
2. 混凝土的浇筑：在进行混凝土的浇筑时，要控制好浇筑的速度和厚度，避免出现混凝土流动不畅或渗漏的情况。
3. 免拆模板的拆除：在混凝土达到设计强度后，要按照规范要求进行免拆模板的拆除工作，避免对纤维增强水泥板造成损坏。
五、质量控制措施1. 监测和检验：在纤维增强水泥板免拆模板的施工过程中，要加强对材料和工程质量的监测和检验，及时发现并解决问题。

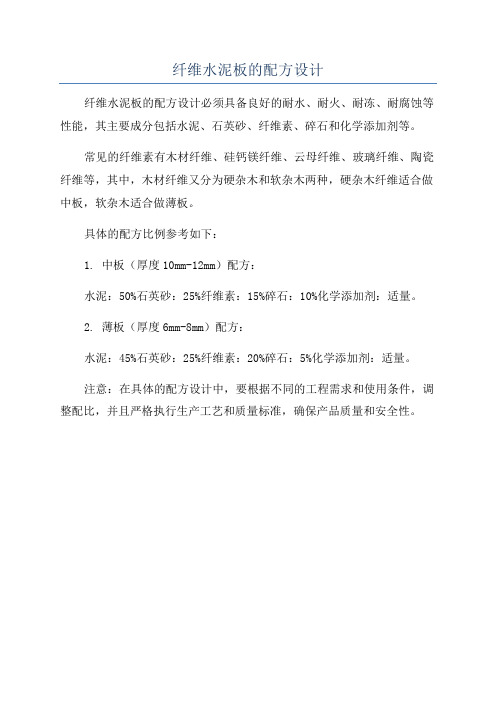

纤维水泥板的配方设计
纤维水泥板的配方设计必须具备良好的耐水、耐火、耐冻、耐腐蚀等性能，其主要成分包括水泥、石英砂、纤维素、碎石和化学添加剂等。
常见的纤维素有木材纤维、硅钙镁纤维、云母纤维、玻璃纤维、陶瓷纤维等，其中，木材纤维又分为硬杂木和软杂木两种，硬杂木纤维适合做中板，软杂木适合做薄板。
具体的配方比例参考如下：
1. 中板（厚度10mm-12mm）配方：
水泥：50%石英砂：25%纤维素：15%碎石：10%化学添加剂：适量。
2. 薄板（厚度6mm-8mm）配方：
水泥：45%石英砂：25%纤维素：20%碎石：5%化学添加剂：适量。
注意：在具体的配方设计中，要根据不同的工程需求和使用条件，调整配比，并且严格执行生产工艺和质量标准，确保产品质量和安全性。
ｄｏｉ：１０．３９６３／ｊ．ｉｓｓｎ．１６７４－６０６６．２０１３．０３．０３７纤维水泥板生产中的液位控制技术冯 君（武汉建筑材料工业设计研究院有限公司，武汉４３００７４）摘 要： 该文详细介绍纤维水泥板生产线主机设备网箱液位控制的重点，按照纤维水泥板产品特点，力求在电气控制上按照正确的方式进行，尽量避免控制误差过大造成料浆成分偏差从而导致成品质量不合格。
关键词： 纤维水泥板； 液位控制技术； 硅酸钙板Ｌｉｑｕｉｄ Ｐｌａｃｅ Ｃｏｎｔｒｏｌ Ｔｅｃｈｎｉｑｕｅ ｏｆ Ｆｉｂｒｅ ＣｅｍｅｎｔＢｏａｒｄ Ｐｒｏｄｕｃｔｉｏｎ ＬｉｎｅＦＥＮＧ Ｊｕｎ（Ｗｕｈａｎ Ｂｕｉｌｄｉｎｇ Ｍａｔｅｒｉａｌ Ｉｎｄｕｓｔｒｙ Ｄｅｓｉｇｎ ＆Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ Ｃｏ，Ｌｔｄ，Ｗｕｈａｎ ４３００７４，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ： Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｄ ｋｅｙ ｐｏｉｎｔｓ ｏｆ ｍａｉｎ ｅｑｕｉｐｍｅｎｔ ｃａｇｅ ｌｉｑｕｉｄ ｌｅｖｅｌ ｃｏｎｔｒｏｌ ｉｎ ｆｉｂｅｒ ｃｅｍｅｎｔ ｂｏａｒｄ ｐｒｏｄｕｃ－ｔｉｏｎ ｌｉｎｅ．Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｆｉｂｅｒ ｃｅｍｅｎｔ ｂｏａｒｄ ｐｒｏｄｕｃｔｓ，ｅｖｅｒｙ ｅｆｆｏｒｔ ｗａｓ ｄｏｎｅ ｔｏ ｅｎｓｕｒｅ ｔｈｅ ｃｏｒｒｅｃｔ ｅ－ｌｅｃｔｒｉｃ ｃｏｎｔｒｏｌ．Ｔｈｉｓ ｃａｎ ａｒｉｏｄ ｔｏ ｐｒｏｄｕｃｅ ｕｎｑｕａｌｉｆｉｅｄ ｂｏａｒｄｓ．Ｋｅｙ ｗｏｒｄｓ： ｆｉｂｒｅ ｃｅｍｅｎｔ； ｌｉｑｕｉｄ ｐｌａｃｅ ｃｏｎｔｒｏｌ ｔｅｃｈｎｉｑｕｅ； ｃａｌｉｕｍ ｓｉｌｉｃａｔｅ纤维水泥板又称纤维增强水泥板，是用纤维和水泥为主要原材料生产的建筑用水泥平板，以其防水、防火、隔音效果好，且不生白蚁、不易腐烂、耐腐蚀性比较好等优点，受到越来越多的建设业主的青睐，并且在各种厂房、住宅等建筑装潢工程中普遍使用。
纤维水泥板的生产在工艺中分为流浆法和抄取法，在抄取法中，纤维水泥板的液位控制起到了关键作用。
１ 试验项目及设备概况昆明华城兴建材有限公司纤维水泥平板六网箱抄取制板生产线是目前运用国产设备产量最大的生产线，预计日产纤维水泥板１万张，成型板规格（长×宽×厚）：２ ４００ｍｍ×１ ２２０ｍｍ×（４～１８）ｍｍ，其中抄取制版机为主机设备。
其工作流程大致如下：由工艺管道送来配置好的料浆，在网箱中被网筒滤取形成薄料层，网箱被毛布带动旋转，使薄料层连续被抄取到毛布上，并通过网筒和伏辊间的线压力进行第一次脱水和压实，毛布带着薄料层经过辅助真空箱再次脱水，然后进入成型筒和胸辊间，薄料层被加压排水缠卷形成光洁表面，从而形成料坯。
其中网箱液位决定了抄取料层品质的好坏，料位高了，料坯水分大，容易脱落；料位低了，料坯在毛布上会分布不均匀。
２ 设计原理及主要元件２．１ 设计硬件包括３个部分：微动调节阀门，网箱（激光检测装置），ＰＬＣ系统。
设备关系图，如图１所示。
１）微动调节阀相关参数。
工作电源：ＤＣ２４Ｖ；输入型号：４～２０ｍＡ，ＤＣ；工作温度：－４０～７０℃；供气压力：１．４～７．０ｋｇｔ／ｃｍ２。
２）激光料位计相关参数。
工作电源：ＤＣ２４Ｖ；输出型号：４～２０ｍＡ，ＤＣ；可测量程：０～１９ｍ；反射率：收稿日期：２０１３－０３－２０．作者简介：冯 君（１９８２－），工程师．Ｅ－ｍａｉｌ：ｆｊ０７２＠１６３．ｃｏｍ９０％；激光防护等级：２。
３）ＰＬＣ系统。
选用Ｓ７－３００系列ＣＵＰ ３１４Ｃ－２ＰＮ／ＤＰ，ＣＰ３４３－１，数字输入模块（ＤＩ）３２１，数字输出模块（ＤＯ）３２２，模拟输入模块（ＡＩ）ＳＭ３３１，模拟输出模块（ＡＯ）ＳＭ３３２，８口以太网交换机，电源模块ＰＳ３０７等。
２．２ 软件设计软件设计部分，采用西门子自动化编程软件ＳＴＥＰ７．５．５以及其配套组态软件ＷＩＮＣＣ７．０ｓｐ２亚洲版本。
ＳＴＥＰ７．５．５接受来自外界传感器模拟信号及设备数字信号，传入给ＰＬＣ，通过与上位机ＰＣ直接通讯，实现数据交换编程处理；而ＷＩＮＣＣ７．０则为完全运用于ＰＣ上位机，用于组态画面，模拟现场工况，数据显示，ＰＣ控制等功能。
２．３ 设计原理这个自动化系统调节采用基于西门子ＦＢ４１的ＰＩＤ闭环调节。
所谓自动化系统可分为开环控制系统和闭环控制系统。
开环控制系统（ｏｐｅｎ－ｌｏｏｐ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ）是指被控对象的输出（被控制量）对控制器（ｃｏｎｔｒｏｌｌｅｒ）的输出没有影响。
在这种控制系统中，不依赖将被控量反送回来以形成任何闭环回路。
闭环控制系统（ｃｌｏｓｅｄ－ｌｏｏｐ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ）的特点是系统被控对象的输出（被控制量）会反送回来影响控制器的输出，形成一个或多个闭环。
闭环控制系统有正反馈和负反馈，若反馈信号与系统给定值信号相反，则称为负反馈（Ｎｅｇａｔｉｖｅ Ｆｅｅｄｂａｃｋ），若极性相同，则称为正反馈，一般闭环控制系统均采用负反馈，又称负反馈控制系统。
闭环控制系统的例子很多，比如人就是一个具有负反馈的闭环控制系统，眼睛便是传感器，充当反馈，人体系统能通过不断的修正最后作出各种正确的动作。
如果没有眼睛，就没有了反馈回路，也就成了一个开环控制系统。
另例，当一台真正的全自动洗衣机具有能连续检查衣物是否洗净，并在洗净之后能自动切断电源，它就是一个闭环控制系统。
典型闭环控制回路，如图２所示。
在闭环控制系统中，控制器是系统的核心，其控制算法决定了系统的控制特性和控制效果。
控制器最常用的控制规律是ＰＩＤ控制。
ＰＩＤ控制器是一种线性控制器，它根据给定值ｒ（ｔ）与实际输出值ｃ（ｔ）构成控制偏差ｅ（ｔ）＝ｒ（ｔ）－ｃ（ｔ），将偏差ｅ（ｔ）的比例（Ｐ）、积分（Ｉ）和微分（Ｄ）通过线性组合构成控制量，对被控制对象进行控制，故称为ＰＩＤ控制器。
此实验中阶跃响应，如图３所示。
１）比例（Ｐ）控制比例控制是一种最简单的控制方式。
其控制器的输出与输入误差信号成比例关系。
当仅有比例控制时系统输出存在稳态误差（Ｓｔｅａｄｙ－ｓｔａｔｅ ｅｒｒｏｒ）。
２）积分（Ｉ）控制在积分控制中，控制器的输出与输入误差信号的积分成正比关系。
对一个自动控制系统，如果在进入稳态后存在稳态误差，则称这个控制系统是有稳态误差的或简称有差系统（Ｓｙｓｔｅｍ ｗｉｔｈ Ｓｔｅａｄｙ－ｓｔａｔｅ Ｅｒｒｏｒ）。
为了消除稳态误差，在控制器中必须引入“积分项”。
积分项相对误差取决于时间的积分，随着时间的增加，积分项会增大。
这样，即便误差很小，积分项也会随着时间的增加而加大，它推动控制器的输出增大使稳态误差进一步减小，直到等于零。
因此，比例＋积分（ＰＩ）控制器，可以使系统在进入稳态后无稳态误差。
３）微分（Ｄ）控制在微分控制中，控制器的输出与输入误差信号的微分（即误差的变化率）成正比关系。
自动控制系统在克服误差的调节过程中可能会出现振荡甚至失稳。
其原因是由于存在有较大惯性组件（环节）或有滞后（ｄｅ－ｌａｙ）组件，具有抑制误差作用，其变化总是落后于误差的变化。
解决的办法是使抑制误差的作用的变化“超前”，即在误差接近零时，抑制误差的作用就应该是零。
这就是说，在控制器中仅引入“比例”项往往是不够的，比例项的作用仅是放大误差的幅值，而目前需要增加的是“微分项”，它能预测误差变化的趋势，这样，具有比例＋微分的控制器，就能够提前使抑制误差的控制作用等于零，甚至为负值，从而避免了被控量的严重超调。
所以对有较大惯性或滞后的被控对象，比例＋微分（ＰＤ）控制器能改善系统在调节过程中的动态特性。
该试验中使用的为ＰＩ调节，且选用了西门子ＳＴＥＰ７．５．５中自带的ＦＢ４１＂ＣＯＮＴ＿Ｃ＂进行连续控制，它可以使用该控制器作为ＰＩＤ固定设定值控制器或在多循环控制中作为层叠、混料或比率控制器。
该控制器的功能基于使用模拟信号的采样控制器的ＰＩＤ控制算法，必要时可以通过加入脉冲发生器阶段进行扩展，为使用成比例执行机构的２个或３个步骤控制器生成脉冲持续时间调制输出信号。
但是应该注意只有在以固定时间间隔调用块时，在控制块中计算的值才是正确的。
为此，应该在周期性中断ＯＢ（ＯＢ３０－ＯＢ３８）中调用控制块，在ＣＹＣＬＥ参数中输入采样时间。
３ 试验施工步骤３．１ 将此次试验的所有设备接线准确无误连接该文中列举主要设备接线：激光料位计采用ＫＶＶＲＰ－５Ｘ１．０（其中１根为备用线）电缆连接，分别连接它的１－棕色线、２－白色线、３－蓝色线、４－黑色线，其中２号线与３号线短接，电缆另一头４根电缆连接ＰＬＣ的２４Ｖ电源的正负极，模拟输入模块（ＡＩ）ＳＭ３３１中的３号端子及４号端子。
微动阀门采用ＫＶＶＲＰ－５Ｘ１．０（其中１根为备用线）电缆连接，分别连接它的１号２４Ｖ电源正极、２号０Ｖ，３号４～２０ｍＡ正极、４号４～２０ｍＡ负极，电缆另一头４根电缆连接ＰＬＣ的２４Ｖ电源的正负极，模拟输出模块（ＡＯ）ＳＭ３３２中的３号端子及４号端子。
其他设备按照相关设备说明准确接线即可。
３．２ 进入编程软件打开ＳＥＴＰ７．５．５编程软件，首先创建好一个项目名称“５３１”，然后进入硬件组态，创建好硬件配置，并把ＯＢ３５改为执行２００。
再次回到主控画面，在ＢＬＯＣＫＳ创建ＯＢ３５组织块，ＦＢ９功能块，ＦＣ８功能，然后打开ＦＢ９，写入一下程序，以此创建信号采集编程公式。
再打开ＦＣ８，调用基于ＦＢ９的ＤＢ３８功能块，输入相关参数，功能块引脚介绍ＳＲ表示液位模拟信号，ＨＩ表示量程上线，ＬＯ表示量程下线，ＹＷＸＳ表示模拟信号转换后的实际值。
ＦＢ９如图４所示，其中ＳＲ为外部电信号引脚；ＨＩ为液位上限高度引脚，单位为ｍｍ；ＬＯ为液位下限高度引脚；ＹＷＸＳ为液位实际的液位高度引脚。
ＰＩＷ３３６是外部液位地址，ＭＤ１７２转换液位高度存储地址。
最后再开ＯＢ３５功能块，输入基于ＦＢ４１的功能块，如图５所示，介绍相关参数及相关参数引脚功能。
１）主要参数ＣＯＭ＿ＲＳＴ：ＢＯＯＬ：重新启动ＰＩＤ：当该位ＴＵＲＥ时，ＰＩＤ执行重启动功能，复位ＰＩＤ内部参数到默认值；通常在系统重启动时执行一个扫描周期，或在ＰＩＤ进入饱和状态需要退出时用这个位；ＭＡＮ＿ＯＮ：ＢＯＯＬ：手动值ＯＮ；当该位为ＴＵＲＥ时，ＰＩＤ功能块直接将ＭＡＮ的值输出到ＬＭＮ，这可以在ＰＩＤ框图中看到；也就是说，这个位是ＰＩＤ的手动／自动切换位；ＰＥＰＥＲ＿ＯＮ：ＢＯＯＬ：过程变量外围值ＯＮ：过程变量即反馈量，此ＰＩＤ可直接使用过程变量ＰＩＷ（不推荐），也可使用ＰＩＷ规格化后的值（常用），因此，这个位为ＦＡＬＳＥ；Ｐ＿ＳＥＬ：ＢＯＯＬ：比例选择位：该位ＯＮ时，选择Ｐ（比例）控制有效；一般选择有效；Ｉ＿ＳＥＬ：ＢＯＯＬ：积分选择位；该位ＯＮ时，选择Ｉ（积分）控制有效；一般选择有效；ＩＮＴ＿ＨＯＬＤ ＢＯＯＬ：积分保持，不去设置它；Ｉ＿ＩＴＬ＿ＯＮ ＢＯＯＬ：积分初值有效，Ｉ－ＩＴＬＶＡＬ（积分初值）变量和这个位对应，当此位ＯＮ时，则使用Ｉ－ＩＴＬＶＡＬ变量积分初值。
