第一节 焊接基本概念与方法

焊接基础知识概述焊接是一种常见的金属连接方法，通过加热填充材料使金属部件融合在一起。

它被广泛应用于建筑、汽车制造、航空航天等领域。

本文将概述焊接的基础知识，包括焊接的定义、常用焊接方法、焊接材料和设备等内容。

1.焊接的定义焊接是一种通过加热使接合面融化，并使用填充材料将被连接的金属结构牢固地固定在一起的工艺。

焊接通过这种方式形成密实的连接，使结构具有良好的强度和密封性。

2.常用焊接方法2.1 电弧焊电弧焊是一种常见的焊接方法，利用电弧产生高温，使填充材料和母材融化，并形成气源保护。

电弧焊可分为手工电弧焊、气体保护焊和等离子弧焊等不同类型。

2.2 气焊气焊是利用可燃气体和氧气的燃烧产生高温，将填充材料和母材加热至熔化状态，实现金属连接。

气焊广泛应用于紧急维修、临时连接等场景。

2.3 焊接弧气保护焊焊接弧气保护焊是在电弧焊的基础上，通过喷射保护性气体，如二氧化碳、氩气等，保护焊接区域不受空气中的氧气和水蒸气影响，提高焊接质量。

2.4 感应焊感应焊是利用感应加热原理，通过高频感应电流将焊接区域加热至融化状态，实现金属连接。

感应焊具有快速、高效的特点，被广泛应用于大规模焊接生产线。

3.焊接材料3.1 填充材料填充材料是在焊接过程中加入到接头中的材料，用于填充所需连接部分的空隙。

填充材料的选择需要考虑其与母材的相容性、强度要求以及环境因素等。

3.2 母材焊接中的母材是指待焊接的金属结构或构件。

母材的选择需要根据焊接材料和连接要求，考虑强度、耐腐蚀性和可焊性等因素。

4.焊接设备4.1 焊接机焊接机是用于提供所需电流和电压的设备，其类型和规格根据具体焊接方法和任务的要求而定。

4.2 气源设备气焊和部分气保护焊需要使用到气源设备，如气瓶、减压阀、气焊切割器等。

4.3 辅助设备焊接过程中，可能需要使用到各种辅助设备，如焊接面罩、焊接钳、电极夹具等，以确保安全和焊接质量。

总结：焊接作为一种常见的金属连接方法，具有广泛的应用前景。

焊工理论知识点总结一、焊接的基本概念1.1 焊接的定义焊接是指将两个或两个以上的金属工件加热至熔点，使其熔化并在固化后形成一体的连接。

焊接是一种重要的金属加工方法，它能够将金属工件牢固地连接在一起，从而满足不同领域的使用要求。

1.2 焊接的作用焊接的主要作用是实现金属材料之间的连接，从而形成一个整体。

通过焊接，可以将金属材料连接成各种形状、大小的构件，同时也能够实现金属材料的复合结构、修复和改造等功能。

1.3 焊接的分类根据焊接材料的相变形式，焊接可以分为固体相变焊接和液相变焊接。

固相焊接主要包括压力焊、摩擦焊、爆炸焊等；而液相焊接主要包括电弧焊、气体保护焊、等离子焊等。

1.4 焊接的方法焊接方法通常包括手工电弧焊、气体保护焊、埋弧焊、电渣焊、激光焊等多种。

不同的焊接方法适用于不同的金属材料、工件形状和使用要求。

二、焊接的基本原理2.1 焊接温度焊接过程中，工件受热的温度至关重要。

通常来说，焊接温度一般高于金属工件的熔点，以便实现金属材料的熔化和连接。

2.2 焊接压力在某些焊接方法中需要施加一定的压力，以保证焊接接头的质量。

这种压力可以是机械压力、液压压力或者重力等。

2.3 焊接速度焊接速度是指焊接过程中，电弧或其他热源对工件的加热速度。

合理的焊接速度有利于焊接材料的均匀加热和保证焊接接头的质量。

2.4 焊接热输入焊接热输入是指焊接过程中通过热源输入到工件中的热能量。

合理的焊接热输入有助于保证焊接接头的质量，避免产生裂纹、变形等缺陷。

2.5 焊接材料焊接材料选择根据工件的材料和使用要求来确定。

通常来说，焊接材料应具有与工件相似的力学性能、耐腐蚀性能和热膨胀系数等。

2.6 焊接接头形式焊接接头形式有直接对接、角接、搭接、搭接角向接头、T型接头、角T型接头、搭接T 型接头等。

不同形式的接头有不同的焊接方法和工艺要求。

三、焊接的热源3.1 电弧电弧焊是一种常用的焊接方法，它通过电弧产生的热量来使工件熔化并形成连接。

焊接基础知识焊接是一种重要的金属连接工艺，广泛应用于各个行业和领域。

了解和掌握焊接基础知识对于从事焊接工作的人员来说至关重要。

本文将介绍焊接的基本概念、常见的焊接方法以及焊接质量控制等方面的知识。

一、焊接的基本概念焊接是通过加热、熔化金属或非金属材料，并在冷却后形成牢固连接的工艺方法。

焊接通常需要使用焊接电流或焊接火焰来提供足够的能量，使金属或非金属材料局部或全面达到熔点或塑性状态。

焊接的基本原理是利用金属在液态或塑性状态下的凝固过程实现材料的连接。

二、常见的焊接方法1. 电弧焊接电弧焊接是最常用的焊接方法之一。

它利用电弧产生高温，使金属熔化并在冷却后形成连接。

电弧焊接分为手工电弧焊和自动电弧焊两种方式。

手工电弧焊常用于小规模焊接工作，而自动电弧焊则适用于大规模连续焊接工作。

2. 气焊气焊是利用氧炔火焰产生高温将金属熔化并连接在一起的焊接方法。

气焊可用于焊接钢、铜、铝等金属材料，广泛应用于船舶、桥梁等领域。

3. 焊接变位焊接变位是一种将材料通过热扩散、热塑性或热力形变改变其位置后进行焊接的方法。

主要包括冷咬接焊、冷垫焊和冷紧接焊等。

三、焊接质量控制焊接质量控制是保证焊接连接强度和可靠性的关键步骤。

以下是几个常用的焊接质量控制方法：1. 检测焊接材料在进行焊接之前，需要对待焊接材料进行检测。

通过检测可以确定材料的合格性并预防焊接缺陷的发生。

2. 控制焊接参数焊接参数的控制对于焊接质量至关重要。

包括焊接电流、焊接速度、焊接温度等参数的控制，能够确保焊接接头的牢固性和密度。

3. 焊接接头检测焊接接头检测是评估焊接质量的重要步骤。

常用的检测方法包括目视检验、渗透检测、超声波检测等。

4. 焊接后处理焊接后处理包括去除焊渣、除凹槽、修复焊缺陷等步骤。

通过焊接后处理能够提高焊接接头的外观质量和力学性能。

综上所述，了解和掌握焊接基础知识对于从事焊接工作的人员来说至关重要。

通过掌握焊接的基本概念、常见的焊接方法以及焊接质量控制等知识，能够在实际工作中进行有效的焊接操作，并确保焊接接头的质量和可靠性。

焊接基础知识培训教材
第一章：焊接工艺概述
1.什么是焊接
焊接是一种通过加热或压力使两个或两个以上的金属或非金属材料连接成一体的工业技术。

2.焊接的分类
焊接可以分为气焊、电弧焊、激光焊、等离子焊等多种类型。

3.焊接的应用领域
焊接技术在机械制造、汽车制造、建筑工程、铁路桥梁和压力等方面都有广泛的应用。

第二章：焊接安全
1.安全注意事项
在焊接过程中，必须严格按照安全操作规程操作，如佩戴安全帽、护目镜、手套等。

2.焊接中的危险
焊接工作中常常会有火花飞溅和气体放射等危险，因此需要注意防护措施。

第三章：电弧焊
1.电弧焊的工艺特点
电弧焊是通过电弧加热使焊接材料熔化并通过熔融状态的金属流动来实现连接的焊接方法。

2.电弧焊的设备
电弧焊的设备包括焊接机、焊接电源、电缆和夹具等部分。

第四章：气焊
1.气焊的原理
气焊是使用乙炔、氧气等气体进行加热，使金属材料熔化并实现连接的焊接方法。

2.气焊的应用
气焊在制造行业、建筑业、机械制造等领域都有广泛应用。

第五章：焊接材料
1.焊接材料的选择
焊接材料的选择需要根据焊接工艺、要求的焊接性能以及预测的使用寿命等因素进行考虑。

2.常用的焊接材料
焊接材料包括焊条、焊丝、焊剂等多种类型，其中常用的材料有铝合金、铜及铜合金、镍及镍合金等。

结语
以上是本次焊接基础知识培训教材的全部内容，希望能够帮助大家更好地了解焊接工艺，掌握焊接技能。

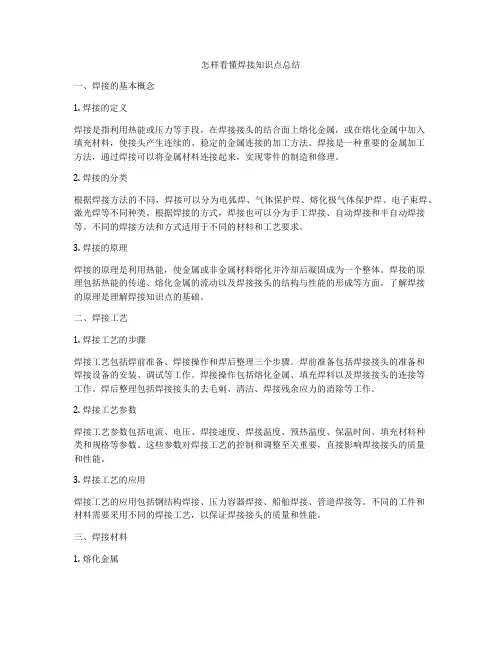

怎样看懂焊接知识点总结一、焊接的基本概念1. 焊接的定义焊接是指利用热能或压力等手段，在焊接接头的结合面上熔化金属，或在熔化金属中加入填充材料，使接头产生连续的、稳定的金属连接的加工方法。

焊接是一种重要的金属加工方法，通过焊接可以将金属材料连接起来，实现零件的制造和修理。

2. 焊接的分类根据焊接方法的不同，焊接可以分为电弧焊、气体保护焊、熔化极气体保护焊、电子束焊、激光焊等不同种类。

根据焊接的方式，焊接也可以分为手工焊接、自动焊接和半自动焊接等。

不同的焊接方法和方式适用于不同的材料和工艺要求。

3. 焊接的原理焊接的原理是利用热能，使金属或非金属材料熔化并冷却后凝固成为一个整体。

焊接的原理包括热能的传递、熔化金属的流动以及焊接接头的结构与性能的形成等方面。

了解焊接的原理是理解焊接知识点的基础。

二、焊接工艺1. 焊接工艺的步骤焊接工艺包括焊前准备、焊接操作和焊后整理三个步骤。

焊前准备包括焊接接头的准备和焊接设备的安装、调试等工作。

焊接操作包括熔化金属、填充焊料以及焊接接头的连接等工作。

焊后整理包括焊接接头的去毛刺、清洁、焊接残余应力的消除等工作。

2. 焊接工艺参数焊接工艺参数包括电流、电压、焊接速度、焊接温度、预热温度、保温时间、填充材料种类和规格等参数。

这些参数对焊接工艺的控制和调整至关重要，直接影响焊接接头的质量和性能。

3. 焊接工艺的应用焊接工艺的应用包括钢结构焊接、压力容器焊接、船舶焊接、管道焊接等。

不同的工件和材料需要采用不同的焊接工艺，以保证焊接接头的质量和性能。

三、焊接材料1. 熔化金属焊接中常用的熔化金属包括焊条、焊丝、焊粉等。

这些熔化金属的选择和使用直接影响焊接接头的质量和性能，需要根据焊接材料的种类、规格和性能特点进行选择和控制。

2. 填充材料填充材料是用于填充焊缝或补焊的材料，常用的填充材料有焊条、焊丝、焊剂等。

填充材料的选择和使用需要根据焊接材料的种类、焊接工艺和焊接接头的要求进行选择和控制。

焊接结构设计与制造作业指导书第1章焊接结构设计基础 (4)1.1 焊接工艺概述 (4)1.1.1 焊接基本概念 (4)1.1.2 焊接分类 (4)1.1.3 焊接工艺流程 (4)1.2 焊接材料与设备选择 (4)1.2.1 焊接材料 (4)1.2.2 焊接设备 (4)1.3 焊接接头设计 (4)1.3.1 焊接接头类型 (5)1.3.2 焊接接头设计原则 (5)1.3.3 焊接接头设计要点 (5)第2章焊接结构材料 (5)2.1 常用焊接材料功能及选用 (5)2.1.1 焊条 (5)2.1.2 焊丝 (5)2.1.3 焊剂 (5)2.2 焊接材料的热处理 (6)2.2.1 焊后热处理 (6)2.2.2 预热处理 (6)2.2.3 焊接过程中的热处理 (6)2.3 焊接材料的储存与保管 (6)2.3.1 焊接材料的储存 (6)2.3.2 焊接材料的保管 (6)2.3.3 焊接材料的有效期 (6)第3章焊接接头设计要求 (6)3.1 焊接接头类型及特点 (6)3.1.1 对接接头 (6)3.1.2 角接接头 (7)3.1.3 搭接接头 (7)3.1.4 T型接头 (7)3.2 焊接接头设计原则 (7)3.2.1 保证焊接接头强度 (7)3.2.2 减小应力集中 (7)3.2.3 便于施焊和检验 (7)3.2.4 符合经济性原则 (7)3.3 焊接接头应力集中分析 (7)3.3.1 焊接接头应力集中的原因 (7)3.3.2 焊接接头应力集中的影响 (7)3.3.3 焊接接头应力集中控制措施 (7)第4章焊接工艺参数选择 (8)4.1.1 焊接方法选择 (8)4.1.2 焊接工艺参数 (8)4.2 焊接工艺评定 (8)4.2.1 焊接工艺评定目的 (8)4.2.2 焊接工艺评定内容 (8)4.2.3 焊接工艺评定方法 (8)4.3 焊接工艺规程制定 (9)4.3.1 焊接工艺规程内容 (9)4.3.2 焊接工艺规程制定原则 (9)4.3.3 焊接工艺规程的实施与监督 (9)第5章焊接结构制造工艺 (9)5.1 焊前准备 (9)5.1.1 材料检验 (9)5.1.2 材料预处理 (9)5.1.3 焊接工艺评定 (9)5.1.4 焊接工装及设备准备 (10)5.2 焊接过程控制 (10)5.2.1 焊接方法选择 (10)5.2.2 焊接参数控制 (10)5.2.3 焊接操作规范 (10)5.2.4 焊接质量检验 (10)5.3 焊后处理 (10)5.3.1 焊接应力消除 (10)5.3.2 焊缝清理 (10)5.3.3 尺寸检查 (10)5.3.4 表面处理 (11)第6章焊接应力与变形控制 (11)6.1 焊接应力与变形的产生 (11)6.1.1 焊接过程中的热输入 (11)6.1.2 材料性质的影响 (11)6.1.3 焊接顺序和焊接方法 (11)6.2 焊接应力与变形的控制方法 (11)6.2.1 焊接工艺参数的选择 (11)6.2.2 焊接顺序的优化 (11)6.2.3 预热和后处理 (11)6.2.4 焊接支撑和夹具的使用 (11)6.3 焊接残余应力消除与调整 (11)6.3.1 焊后热处理 (11)6.3.2 机械消除应力 (11)6.3.3 激光消除应力 (12)6.3.4 焊接残余应力的检测与评估 (12)第7章焊接结构检验 (12)7.1 焊接缺陷及成因 (12)7.1.2 成因分析 (12)7.2 焊接检验方法 (12)7.2.1 外观检验 (12)7.2.2 无损检测 (12)7.2.3 力学功能检测 (12)7.2.4 金相检验 (12)7.3 焊接检验程序及标准 (12)7.3.1 检验程序 (12)7.3.2 检验标准 (13)7.3.3 检验记录与报告 (13)第8章焊接结构疲劳设计 (13)8.1 焊接结构疲劳概述 (13)8.2 焊接结构疲劳设计方法 (13)8.2.1 疲劳设计原则 (13)8.2.2 疲劳设计方法 (13)8.3 焊接结构疲劳寿命评估 (13)8.3.1 疲劳寿命评估方法 (14)8.3.2 疲劳寿命评估步骤 (14)第9章焊接结构断裂控制 (14)9.1 焊接结构的断裂模式 (14)9.1.1 脆性断裂 (14)9.1.2 韧性断裂 (14)9.1.3 疲劳断裂 (14)9.1.4 气孔和夹杂物导致的断裂 (15)9.2 断裂控制方法 (15)9.2.1 材料选择 (15)9.2.2 焊接工艺优化 (15)9.2.3 焊接结构设计改进 (15)9.2.4 预防措施 (15)9.3 焊接结构安全评定 (15)9.3.1 安全评定方法 (15)9.3.2 安全评定标准 (15)9.3.3 安全评定程序 (15)9.3.4 案例分析 (15)第10章焊接结构典型应用案例 (15)10.1 桥梁焊接结构设计与制造 (15)10.1.1 案例概述 (16)10.1.2 结构设计 (16)10.1.3 制造过程 (16)10.2 船舶焊接结构设计与制造 (16)10.2.1 案例概述 (16)10.2.2 结构设计 (16)10.2.3 制造过程 (16)10.3 压力容器焊接结构设计与制造 (17)10.3.1 案例概述 (17)10.3.2 结构设计 (17)10.3.3 制造过程 (17)10.4 电站焊接结构设计与制造 (17)10.4.1 案例概述 (17)10.4.2 结构设计 (17)10.4.3 制造过程 (17)第1章焊接结构设计基础1.1 焊接工艺概述1.1.1 焊接基本概念焊接作为一种永久性连接金属的方法，是通过加热或加热与压力相结合的方式，使金属材料局部熔化并形成连接的过程。

焊接基础知识培训一、焊接的基本概念焊接是一种金属连接工艺，它通过加热金属材料并施加压力，使它们融化并在凝固后形成牢固的连接。

焊接可以分为多种类型，包括电弧焊、气体焊、激光焊等，每种类型都有其独特的特点和适用范围。

同时，焊接还可以根据焊接材料的不同分为同种金属焊接、异种金属焊接等。

二、常见的焊接方法1. 电弧焊：电弧焊是最常见的焊接方法之一，它利用电弧产生高温，使金属材料融化并连接在一起。

电弧焊可分为手工电弧焊、埋弧焊、氩弧焊等类型，可适用于不同类型的金属材料和厚度。

2. 气体焊：气体焊包括氧乙炔焊、煤气焊等，是利用燃料和氧气的燃烧产生高温，实现金属材料的融化和连接。

气体焊适用于较薄的金属材料，操作灵活、成本低。

3. 激光焊：激光焊利用激光的高能量进行加热，使金属材料迅速融化，并在凝固后形成连接。

激光焊适用于高精度的焊接要求，可对焊接区域进行精细控制。

三、焊接安全注意事项1. 佩戴防护设备：在进行焊接作业时，需要佩戴合适的防护眼镜、手套、头盔等，以保护自己免受火花、辐射等伤害。

2. 通风良好：焊接会产生大量的烟尘和气体，必须在通风良好的环境下进行，以避免有害气体对健康的影响。

3. 灭火设备齐全：焊接时发生火灾的风险较大，需要随时保持灭火器等灭火设备齐全，以应对突发情况。

4. 遵守操作规程：对于不同类型的焊接方法和设备，必须严格遵守操作规程和安全指引，以确保工作安全进行。

四、焊接技术的发展趋势随着工业技术的不断发展，焊接技术也在不断进步，主要体现在以下几个方面：1. 自动化：自动化焊接设备相对人工焊接有更高的效率和稳定性，未来焊接技术将更加趋向于自动化和智能化。

2. 材料创新：新型金属合金、复合材料等的出现，提出了对焊接技术的新要求，未来焊接将更多涉及高强度、高耐腐蚀性等材料的连接。

3. 节能环保：焊接过程中的能源消耗和环境污染一直是焦点，未来焊接技术将更加注重节能减排，环保可持续发展。

总之，焊接作为一项重要的金属加工技术，对于工业生产和制造具有重要意义。

焊接操作培训教程欢迎参加焊接操作培训教程。

本教程将为您介绍焊接的基本概念、常用材料、操作步骤以及注意事项。

通过学习本教程，您将能够掌握基本的焊接技能，为今后的工作和学习奠定坚实的基础。

第一部分：焊接基础知识在开始学习具体的焊接操作之前，让我们先了解一些焊接的基础知识。

1. 焊接的定义焊接是一种金属连接方法，通过熔化金属填充剂与工件表面，使它们在冷却后形成牢固的结合。

2. 焊接的分类焊接可以分为以下几种常见的分类：- 电弧焊：通过电弧产生高温，熔化填充材料与工件表面进行连接。

- 气焊：利用氧-乙炔或其他气体产生高温，熔化填充材料与工件表面进行连接。

- 焊接压力：利用压力将两个工件进行连接，通常在高温下进行。

- 焊接熔搭：将填充材料和工件加热到熔化点，然后将它们加压在一起冷却。

3. 常用的焊接材料焊接常用的材料有焊条、焊丝、焊粉等。

根据不同的焊接材料，可以选择适合的焊接方法。

第二部分：焊接操作步骤接下来，让我们一起学习焊接的操作步骤。

1. 准备工作- 检查焊接设备的状态，确保电源和气源正常。

- 检查焊接材料的质量，确保其无损坏或污染。

- 组织好焊接场地，确保通风良好、无易燃物质和其他危险品。

2. 装配焊接设备- 按照设备说明书正确安装和调整焊接设备，保证其工作正常。

- 连接电源和气源，确保其供应稳定。

3. 处理焊接材料- 根据焊接材料的要求，将焊接材料进行预处理，如清除表面的氧化物和油污。

- 选择适当的焊接材料和填充材料，确保其品质和规格符合要求。

4. 开始焊接- 点亮电弧或点火气焊枪，使其接触工件表面。

- 控制焊枪和填充材料的移动速度，确保焊接均匀而稳定。

- 在焊接过程中，根据需要补充填充材料，确保焊接缝充满。

5. 完成焊接- 在焊接完成后，及时关闭焊接设备，切断电源和气源。

- 清理焊接区域，确保焊渣和废弃物被妥善处理。

- 对焊接质量进行检查，如有需要进行修正和改进。

第三部分：焊接注意事项在进行焊接操作时，有一些注意事项需要我们牢记在心。

焊接技术的基础知识及使用方法焊接技术是一种常见且重要的金属连接方法，广泛应用于工业制造、建筑、汽车制造等领域。

它通过加热金属材料，并在熔化状态下使其连接在一起，形成坚固的连接。

本文将介绍焊接技术的基础知识及使用方法，帮助读者更好地理解和应用焊接技术。

1. 焊接的基本原理焊接的基本原理是利用热能将金属材料加热至熔化状态，然后使其相互结合。

焊接过程中，需要使用焊接电源提供电能，产生电弧或高频电流，将电能转化为热能。

通过热能的作用，金属材料熔化并形成熔池，然后冷却凝固，形成焊缝。

2. 焊接材料的选择焊接材料的选择对焊接质量和性能有着重要影响。

常用的焊接材料包括焊丝、焊条和焊剂。

焊丝是一种金属丝，用于提供焊接金属材料。

焊条是一种金属材料棒，通过熔化并涂覆在焊接接头上，形成焊缝。

焊剂是一种辅助材料，用于清洁焊接表面和促进焊接过程。

3. 焊接方法的选择焊接方法的选择取决于焊接材料、焊接位置和焊接要求等因素。

常见的焊接方法包括手工电弧焊、气体保护焊、电阻焊和激光焊等。

手工电弧焊是一种常见且灵活的焊接方法，适用于各种金属材料的焊接。

气体保护焊是一种在焊接过程中使用保护气体，防止氧气和其他杂质对焊缝造成污染的方法。

电阻焊是利用电流通过接触电阻产生热能，将金属材料连接在一起的方法。

激光焊是利用激光束的热能进行焊接的高精度方法。

4. 焊接参数的控制在焊接过程中，控制焊接参数对焊接质量至关重要。

焊接参数包括焊接电流、焊接电压、焊接速度和焊接角度等。

焊接电流和电压的选择应根据焊接材料的类型和厚度来确定。

焊接速度的选择应根据焊接材料的导热性和焊接要求来确定。

焊接角度的选择应根据焊接位置和焊接要求来确定。

5. 焊接缺陷的预防和修复在焊接过程中，可能会出现焊接缺陷，如焊缝裂纹、气孔和夹渣等。

为了预防焊接缺陷的发生，需要控制焊接参数、保证焊接材料的质量，并严格按照焊接工艺规程进行操作。

如果出现焊接缺陷，可以通过焊接修复或者重新焊接来修复。
