山东居住建筑围护结构热工设计汇总表

民用建筑热工设计规范(GB50176-93)第3.2.6条当有散热器、管道、壁龛等嵌入外墙时，该处外墙的传热阻应大于或等于建筑物所在地区要求的最小传热阻。

第3.2.7条围护结构中的热桥部位应进行保温验算，并采取保温措施。

第3.2.8条严寒地区居住建筑的底层地面，在其周边一定范围内应采取保温措施。

第3.2.9条围护结构的构造设计应考虑防潮要求。

3.3夏季防热设计要求第3.3.1条建筑物的夏季防热应采取自然通风、窗户遮阳、围护结构隔热和环境绿化等综合性措施。

第3.3.2条建筑物的总体布置，单体的平、剖面设计和门窗的设置，应有利于自然通风，并尽量避免主要房间受东、西向的日晒。

第3.3.3条建筑物的向阳面，特别是东、西向窗户，应采取有效的遮阳措施。

在建筑设计中，宜结合外廊、阳台、挑檐等处理方法达到遮阳目的。

第3.3.4条屋顶和东、西向外墙的内表面温度，应满足隔热设计标准的要求。

第3.3.5条为防止潮霉季节湿空气在地面冷凝泛潮，居室、托幼园所等场所的地面下部宜采取保温措施或架空做法，地面面层宜采用微孔吸湿材料。

3.4空调建筑热工设计要求第3.4.1条空调建筑或空调房间应尽量避免东、西朝向和东、西向窗户。

第3.4.2条空调房间应集中布置、上下对齐。

温湿度要求相近的空调房间宜相邻布置。

第3.4.3条空调房间应避免布置在有两面相邻外墙的转角处和有伸缩缝处。

第3.4.4条空调房间应避免布置在顶层；当必须布置在顶层时，屋顶应有良好的隔热措施。

第3.4.5条在满足使用要求的前提下，空调房间的净高宜降低。

第3.4.6条空调建筑的外表面积宜减少，外表面宜采用浅色饰面。

第3.4.7条建筑物外部窗户当采用单层窗时，窗墙面积比不宜超过0.30；当采用双层窗或单框双层玻璃窗时，窗墙面积比不宜超过0.40。

第3.4.8条向阳面，特别是东、西向窗户，应采取热反射玻璃、反射阳光涂膜、各种固定式和活动式遮阳等有效的遮阳措施。

第3.4.9条建筑物外部窗户的气密性等级不应低于现行国家标准《建筑外窗空气渗透性能分级及其检测方法》GB7107规定的Ⅲ级水平。

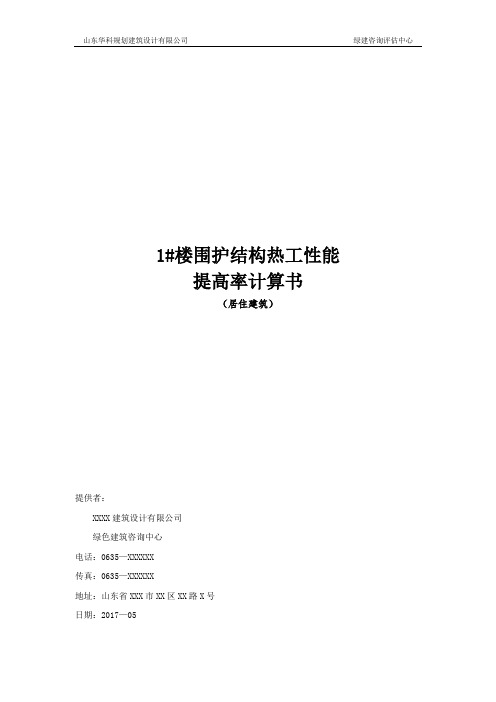

1#楼围护结构热工性能提高率计算书（居住建筑）提供者：XXXX建筑设计有限公司绿色建筑咨询中心电话：0635—XXXXXX传真：0635—XXXXXX地址：山东省XXX市XX区XX路X号日期：2017—05目录一、项目概况 (3)二、建筑信息 (3)三、设计依据 (3)四、体形系数 (3)五、参考标准 (3)六、围护结构热工性能提高率汇总表 (5)七、结论 (5)一、项目概况二、建筑信息三、设计依据1.《山东省居住建筑节能设计标准》（DB37_5026_2014)2.《严寒和寒冷地区居住建筑节能设计标准》(JGJ26—2010）3。

《民用建筑热工设计规范》（GB50176-93）4.《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-2008)5.《建筑设计防火规范》（GB50016—2014)四、体形系数五、参考标准围护结构热工性能指标依据为《绿色建筑评价标准》(GB/T 50378—2014)中有关围护结构热工性能的条目要求。

具体要求如下:5。

2。

3 围护结构热工性能指标优于国家现行相关建筑节能设计标准的规定，评价总分值为10分,并按下列规则评分：1 围护结构热工性能比国家现行相关建筑节能设计标准规定的提高幅度达到5%,得5分;达到10％，得10分。

注：外墙、屋面的传热系数,外窗/幕墙的传热系数、遮阳系数，比《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010中表4.2。

2—5规定的现行值高出5％或10%，即可判定满足该条款。

六、围护结构热工性能提高率汇总表注：1.东西向窗墙比小于0.2，外窗遮阳系数不做要求。

2.该汇总表传热系数设计值来源于5.1。

1 1#楼节能计算书、节能登记表。

七、结论根据计算，该工程维护结构热工性能指标优于国家现行标准《严寒和寒冷地区居住建筑节能设计标准》JGJ26—2010的相关标准规定，提高幅度达到10%。

根据《绿色建筑评价标准》第5。

2。

附件3
居住建筑
热工计算书工程名称：
设计单位：
建设单位：
计算人：
联系：
计算时刻：
1工程概况
注：该建筑面积应按?建筑工程建筑面积计算标准?GB/T50353-2005确定。

2计算依据
山东省工程建设标准?居住建筑节能设计标准?〔DBJ14-037-2006〕3全然参数计算
注：1体形系数计算，当为住宅小区时，相同结构体系、相同节能做法的楼幢，应取体形系数最大的单体建筑计算。

不同结构体系、不同节能做法的楼幢应分不计算。

2建筑面积A O应按标准附录A中规定的方法进行计算。

4静态指标计算
围护结构传热系数计算
注：外墙应为平均传热系数，应附外墙平均传热系数计算过程。

附：外墙平均传热系数计算过程
当设计建筑的体形系数符合标准第条规定，其围护结构各局部的传热系数均不超过标准第条限值，且窗墙面积比不超过第条的规定值时，可直截了当判定为建筑热工设计符合节能标准要求。

4.3指标判定法当设计的住宅建筑不符合直截了当判定法的条件时，应采纳指标判定法判定，步骤如下：传热面积计算
2
当设计的非住宅居住建筑不能满足直截了当判定法的条件时，应采纳参照比照法判定。

最新版民用建筑热工设计规范(GB5０１7６－9３）第３。

2．5条外墙、屋顶、直接接触室外空气的楼板和不采暖楼梯间的隔墙等围护结构，应进行保温验算，其传热阻应大于或等于建筑物所在地区要求的最小传热阻。

第3.2．６条当有散热器、管道、壁龛等嵌入外墙时,该处外墙的传热阻应大于或等于建筑物所在地区要求的最小传热阻.第3.2.7条围护结构中的热桥部位应进行保温验算,并采取保温措施.第３．２．8条严寒地区居住建筑的底层地面,在其周边一定范围内应采取保温措施.第３.2.9条围护结构的构造设计应考虑防潮要求。

3。

３夏季防热设计要求第３。

3．1条建筑物的夏季防热应采取自然通风、窗户遮阳、围护结构隔热和环境绿化等综合性措施.第3。

3．2条建筑物的总体布置，单体的平、剖面设计和门窗的设置，应有利于自然通风，并尽量避免主要房间受东、西向的日晒。

第３。

3．３条建筑物的向阳面，特别是东、西向窗户，应采取有效的遮阳措施.在建筑设计中，宜结合外廊、阳台、挑檐等处理方法达到遮阳目的。

第3．3。

４条屋顶和东、西向外墙的内表面温度,应满足隔热设计标准的要求。

第３.3.5条为防止潮霉季节湿空气在地面冷凝泛潮,居室、托幼园所等场所的地面下部宜采取保温措施或架空做法，地面面层宜采用微孔吸湿材料.3.4 空调建筑热工设计要求第３.４.1条空调建筑或空调房间应尽量避免东、西朝向和东、西向窗户。

第3。

4.２条空调房间应集中布置、上下对齐。

温湿度要求相近的空调房间宜相邻布置.第3。

4．3条空调房间应避免布置在有两面相邻外墙的转角处和有伸缩缝处。

第3。

4.4条空调房间应避免布置在顶层；当必须布置在顶层时，屋顶应有良好的隔热措施。

第3．4。

5条在满足使用要求的前提下，空调房间的净高宜降低.第3．4.６条空调建筑的外表面积宜减少，外表面宜采用浅色饰面。

第3。

４．7条建筑物外部窗户当采用单层窗时，窗墙面积比不宜超过０。

3０;当采用双层窗或单框双层玻璃窗时，窗墙面积比不宜超过0。

山东省建筑节能施工图设计审查要点总则（一）编制要求为规范建筑节能施工图设计审查文件，明确审查内容，使建筑施工图设计文件的质量符合国家和山东省民用建筑节能设计标准，特制定本要点。

为方便施工图审查机构和设计单位使用，本要点将强制性条文用黑体字列入。

本要点分建筑、暖通、电气专业编制，分别用J、N、D表示。

各专业应分别单列节能设计专篇或在设计说明中设置节能专项说明。

设计文件包括节能说明、热工计算书、节能设计表格和施工图纸。

（二）审查依据《民用建筑节能设计标准》JGJ26—95《居住建筑节能设计标准》DBJ14-037—2006《公共建筑节能设计标准》GB50189-2005《公共建筑节能设计标准》DBJ14—036-2006《建筑照明设计标准》GB50034-2004现行的国家和省规范标准、政策法规以及各地区文件要求。

居住建筑节能审查内容及要点1.建筑专业序号项目审查内容J1 设计标准条文《居住建筑节能设计标准》3.1.4条建筑施工图中应有建筑节能的专项说明。

审查要点1．建筑节能专项说明应为建筑节能设计专篇或在建筑设计说明中的建筑节能设计专项章节,是建筑施工图中必不可少的组成部分。

2．附录E的附表E.0。

1为我省居住建筑节能专项说明推荐用表，在不降低该表要求的前提下，可对表的形式进行适当调整，并可增加项目或文字说明内容。

填写该表时，应力求准确、简明。

“节能做法”栏目中一般应填写围护结构各部分的分层构造、保温层材料及厚度；外墙保温还应填写应用的保温系统名称.3．根据工程具体情况准确填写附录E的附表E.0.2或E.0。

3。

4．应有热工计算书(A4规格)，计算书应有设计人、校对人、审核人签字并有设计单位盖章。

J2 设计标准条文《居住建筑节能设计标准》3。

1. 3条建筑的体形系数，七层及七层以上居住建筑不应超过0。

30;四～六层居住建筑不应超过0。

35；一～三层居住建筑不应超过0。

40.当不能满足本条文规定时，应按本标准3.4.2条或3。

设计总能耗指标与围护结构热工设计甲类建筑围护结构热工性能指标3．3设计总能耗指标与围护结构热工设计3．3．1甲类建筑年度单位建筑面积供暖、空调和照明设计总能耗指标必须符合表3．3．1的规定。

表3．3．1各类建筑年度单位建筑面积供暖、空调和照明设计总能耗指标(kWh／m2·a)注：1其它类建筑为除上述五类建筑之外的建筑，例如文化、体育、交通、广播电影电视建筑等；2包含多种类型的综合类建筑能耗指标按面积加权平均的方法计算；3设计总能耗指标不包含建筑地下室的能耗；4设计总能耗指标计算应由建筑、暖通、电气专业分别提供计算参数，由工程设计主持人(项目负责人)统一协调。

按照本标准附录A进行计算，满足指标要求。

3．3．2甲类建筑的围护结构热工性能应符合表3．3．2的规定。

表3．3．2甲类建筑围护结构热工性能指标3．3．3乙类建筑物的围护结构的热工性能应符合表3．3．3的规定。

表3．3．3乙类建筑围护结构热工性能指标3．3．4建筑物的局部围护结构热工性能指标应符合表3．3．4的规定。

表3．3．4建筑局部围护结构热工性能指标注：1周边地面系指室外地坪以上距外墙内表面2m以内的地面；2地面热阻仅为保温材料层的热阻；3地下室外墙和顶板热阻系指土壤以内各层保温材料的热阻之和；4变形缝内沿周边应填低密度保温材料，且填充深度不小于300mm。

3．3．5地下室、半地下室的围护结构应符合下列规定：1与土壤接触的地下室、半地下室外墙保温层应与室外地坪以上外墙保温层衔接；2与室外空气接触的供暖空调地下室、半地下室(包括下沉式广场、有透光顶的步行街等)围护结构的热工性能指标应符合本标准表3．3．2、表3．3．3、表3．3．4的规定。
