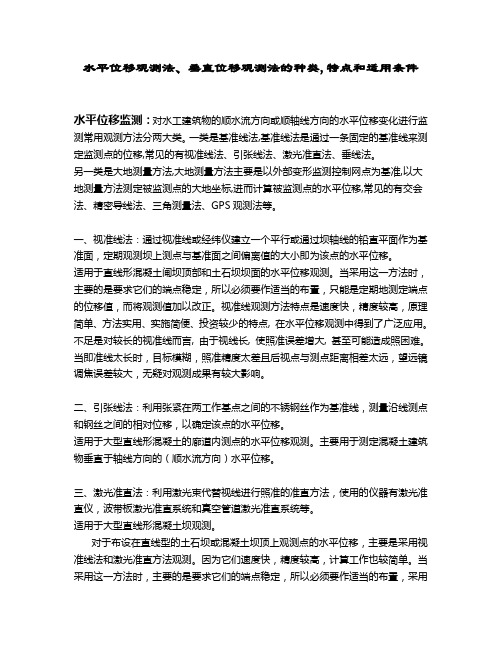

水平位移观测法、垂直位移观测法的种类,特点和适用条件水平位移监测：对水工建筑物的顺水流方向或顺轴线方向的水平位移变化进行监测常用观测方法分两大类。
一类是基准线法,基准线法是通过一条固定的基准线来测定监测点的位移,常见的有视准线法、引张线法、激光准直法、垂线法。
另一类是大地测量方法,大地测量方法主要是以外部变形监测控制网点为基准,以大地测量方法测定被监测点的大地坐标,进而计算被监测点的水平位移,常见的有交会法、精密导线法、三角测量法、GPS观测法等。
一、视准线法：通过视准线或经纬仪建立一个平行或通过坝轴线的铅直平面作为基准面，定期观测坝上测点与基准面之间偏离值的大小即为该点的水平位移。
适用于直线形混凝土闸坝顶部和土石坝坝面的水平位移观测。
当采用这一方法时，主要的是要求它们的端点稳定，所以必须要作适当的布置，只能是定期地测定端点的位移值，而将观测值加以改正。
视准线观测方法特点是速度快，精度较高，原理简单、方法实用、实施简便、投资较少的特点, 在水平位移观测中得到了广泛应用。
不足是对较长的视准线而言, 由于视线长, 使照准误差增大, 甚至可能造成照困难。
当即准线太长时，目标模糊，照准精度太差且后视点与测点距离相差太远，望远镜调焦误差较大，无疑对观测成果有较大影响。
二、引张线法：利用张紧在两工作基点之间的不锈钢丝作为基准线，测量沿线测点和钢丝之间的相对位移，以确定该点的水平位移。
适用于大型直线形混凝土的廊道内测点的水平位移观测。
主要用于测定混凝土建筑物垂直于轴线方向的（顺水流方向）水平位移。
三、激光准直法：利用激光束代替视线进行照准的准直方法，使用的仪器有激光准直仪，波带板激光准直系统和真空管道激光准直系统等。
适用于大型直线形混凝土坝观测。
对于布设在直线型的土石坝或混凝土坝顶上观测点的水平位移，主要是采用视准线法和激光准直方法观测。
因为它们速度快，精度较高，计算工作也较简单。
当采用这一方法时，主要的是要求它们的端点稳定，所以必须要作适当的布置，采用适当的方法来检核这一要求是否满足。
地表位移观测一、观测种类分简易观测和观测网观测。
前者是用钢卷尺在平行于滑坡方向的滑体裂隙两侧的打桩处量得滑坡的真实位移值。
后者用十字交叉网、射线网和任意方格网对滑坡情况进行长期或短期的观测。
常用的观测仪器及装置有光电测距仪、经纬仪、水准仪、地表应变伸长计、滑动触点装置和地面摄影经纬仪等。
二、监测仪器装置的观测（一）光电测距仪和经纬仪观测测量网一般布置为三角形。
测量标桩必须设置在坚硬岩石的稳定平台上。
测量仪器一般选用单棱镜光电测距仪。
如果采用三边测量，需购买精度为1.5mm的光电测距仪，如果只测量余距，可用精度为5mm的仪器。
边坡位移监测可用精度为1秒的经纬仪。
光电测距仪的型号和技术性能见表1。
表1 加拿大光电测距仪技术规格（二）水准仪观测测点要布置在采场内或采场周围的坡顶、平台或坡面上。
测点位置应设在光电测距经纬仪与战标之间，应有15～30m向前或向后的观察距离。
测点之间的距离不小于30m。
水准仪要求选择精密水准仪。
（三）地表应变伸长计观测有钢绳伸长计观测和钢杆伸长计观测两种观测法。
钢绳伸长计观测法是在不稳定边坡体与稳定边坡的锚固标桩之间牵一根具有一定拉力的钢丝绳，用导轮重锺拉紧，当边坡发生移动时利用钢标尺读数测得边坡位移量。
该装置可观察岩体较大的位移量，可以在大范围内设点形成一个监测网。
钢杆伸长计观测法是将测量的传感器部分设于装置的一端，内安一线性电位计。
当岩石移动锚杆长度发生变化时，电位计上电刷位置亦随之发生变化。
然后，测得电刷与电位计两端的电压及电刷端电压与电位计总电压之比和位移-电压曲线来确定电刷（即岩移）位置。
它可用于露天矿顶部或阶段上已探测出位移并需要继续监测的地方。
当伸长计长度为12.2m时，能探测1.33mm的位移量。
（四）地面摄影经纬仪观测是用摄影经纬仪对边坡进行摄影测量，然后比较历次摄影测量相应点的位置，确定不同时间内边坡的移动特征。
它可在整个观测视野内观测边坡上所有点的移动。
水平位移的观测方法水平位移观测是一种有效的测量和观测地球表面形变的方法，它可以用来发现地震，滑坡和其他形变。
水平位移观测可以利用两种不同的类型的仪器：静态水平仪和动态水平仪。
静态水平仪是一种被广泛应用的机器，用于在大规模的地区和深度范围内进行水平位移观测。
它们是精确、高稳定性的仪器，可以比较准确地测量水平位移。
动态水平仪也被称为非侵入性地面形变监测仪，是用于精细水平位移观测的仪器。
它们可以对地面形变和地面位移提供具体、准确的观测资料。
静态水平仪的工作原理是将水平位移观测场地分割成一系列的天文台，以便观测地面形变的水平位移。
在每个天文台的中心安装一个静态水平仪，这样就可以控制每个天文台的位置及高差。
静态水平仪可以用来检测地面形变的水平位移量，也可以记录水平位移量的时间变化，以便提供地震和滑坡等观测资料。
动态水平仪是一种非侵入式的机械设备，它可以测量地面水平位移。
动态水平仪采用小型振动检测器，具有极低的重量和体积，安装方便，可以用来进行精细的水平位移观测。
动态水平仪的优势在于可以更精确地测量地面水平位移，可以帮助研究人员更准确地判断地面形变的性质和程度。
水平位移观测方法是测量地面形变的重要工具，能够有效提供精确，细致的观测数据。
静态水平仪可以提供精确的宏观测量，动态水平仪则可以提供更准确的微观测量。
除了观测，水平位移观测方法还可以用来评估可能发生的地面形变，以及识别和预测地面形变的性质和变化趋势。
总之，水平位移观测方法是一种有效的测量和观测地球表面形变的方法。
它可以利用两种不同的类型的仪器，即静态水平仪和动态水平仪来测量地面水平位移。
静态水平仪可以提供宏观形变观测数据，动态水平仪则可以提供精细度微观形变观测数据，从而有效帮助研究人员识别和预测地面形变的性质和变化趋势。
水平位移观测方法的应用日益广泛，它在工程监测和地震调查上有着重要的作用，为后续的研究和研究成果的发展提供了强有力的支撑。
因此，深入研究水平位移观测方法以及有关仪器的精确性，以更好地掌握形变的性贱和变化趋势，将是未来研究的重要议题。
位移检测系统分析
一、背景
位移检测是一种利用雷达技术对移动物体在特定的时间和特定的空间
中的位置进行实时的测量和监测的技术。
它可以提供有效的数据和信息，
可用于跟踪检测和实时位移检测等，可以有效地提高生产率和质量，并有
利于提升安全性，减少人为的失误等。
二、位移检测系统
位移检测传感器：位移检测传感器是位移检测系统中重要的部分，它
可以将位移信息转化为电信号，然后将这些信号输出到位移系统控制器中。
它可以根据不同的位移检测要求，选择不同的传感器，用于测量位移检测，如电容式传感器，光电传感器，热释电传感器，凸轮式传感器等。
这些传
感器能够精确地测量位移，使位移检测系统能够提供准确的数据。
位移系统控制器：位移系统控制器是用来连接和控制位移检测传感器
的中央控制器，负责对位移检测传感器输出的电信号进行处理和分析，并
转换为控制信号，使位移系统能够有效地运行和管理，是实现位移检测系
统功能的核心部件。
水平位移观测方法
水平位移观测方法包括：
1. 大地测量法：通过直接测量地面点的位置变化来监测水平位移。
大地测量法通常使用全站仪、测距仪和GPS等工具。
2. InSAR（合成孔径雷达干涉测量法）：该方法使用合成孔径雷达技术测量地面形变，通过比较两次卫星测量的数据来推导地面位移。
InSAR技术能够解决区域范围内的位移问题。
3. GPS：全球定位系统可以进行实时观测，通过监测GPS测站的位置变化来推测水平位移。
4. 扫描测量法：使用多光束激光扫描测量系统或者摄影测量方法，对地面进行高密度的三维重建，再将两次重建的数据进行比对分析，得出地面的水平位移。
5. 基于卫星的影像测量法：使用卫星影像，并经过图像处理分析，可以推测出地表的表面变化和水平位移。
这些方法依据监测区域的范围和测量精度的需求，可以在单一或多种方法之间进行选择。
位移监测方案引言位移监测方案是一种用于测量和监测物体位移变化的方法。
它在许多领域扮演着重要的角色，例如土木工程、建筑工程和地质工程等。
本文将介绍位移监测方案的基本原理、常用的测量方法以及相关的技术和设备。
基本原理位移监测的基本原理是通过测量物体在空间中的位置或形状的变化来计算位移。
这涉及到测量物体的初始位置和形状，并在一段时间后重新测量物体的位置和形状，然后通过比较这两次测量结果来计算位移。
常用的测量方法全站仪测量法全站仪是一种常见的位移监测工具，它可以用来测量物体的位置和形状的变化。
全站仪通过发射一束激光束并接收其反射回来的信号来确定物体的位置。
通过在不同的时间点进行测量，可以计算出物体的位移。
激光雷达测量法激光雷达是另一种常用的位移监测工具。
它使用激光束来扫描物体的表面，并测量激光束与物体表面的反射时间来计算位移。
激光雷达具有高精度和高速度的优点，因此在一些需要实时监测的应用中更为常见。
GPS测量法GPS（全球定位系统）也可以用于物体位移的监测。
通过在物体上安装GPS接收器，可以测量物体的坐标变化，并计算出物体的位移。
GPS测量法适用于需要监测大范围位移的场景，例如地质灾害监测和地震监测等。
高精度测量仪器除了以上常用的测量方法，还有一些高精度的测量仪器可以用于位移监测。
例如挠度传感器、应变计和加速度计等。
这些仪器可以测量物体的细微变化，并将其转化为位移值。
技术和设备数据处理与分析位移监测方案不仅仅涉及测量技术和设备，还需要对测量数据进行处理和分析。
常见的处理和分析方法包括数据插值、数据平滑、数据拟合和变化率计算等。
自动化监测系统为了实现实时监测和追踪位移变化，许多位移监测方案使用自动化监测系统。
这些系统可以连续获取和处理位移数据，并在需要时触发警报或发送通知。
无线传输和远程监测随着无线通信技术的发展，越来越多的位移监测方案开始使用无线传输和远程监测。
这可以使监测数据可以实时传输和远程访问，从而提高监测效率和便利性。
