电子测量技术教案第一章：电子测量技术概述1.1 教学目标让学生了解电子测量技术的定义、作用和分类。
让学生掌握电子测量技术的基本原理和常用测量方法。
1.2 教学内容电子测量技术的定义和作用电子测量技术的分类电子测量技术的基本原理常用测量方法及其适用范围1.3 教学方法采用讲解、示例和实验相结合的方式进行教学。
1.4 教学步骤引入电子测量技术的概念，让学生了解其定义和作用。
讲解电子测量技术的分类，让学生了解不同类型的测量技术。
讲解电子测量技术的基本原理，让学生理解其工作原理。
介绍常用测量方法及其适用范围，让学生了解不同测量方法的应用场景。
通过示例和实验，让学生实际操作并加深对电子测量技术的理解。
第二章：电压测量2.1 教学目标让学生掌握电压测量的基本原理和方法。
让学生了解不同类型电压测量仪器的特点和选用原则。
2.2 教学内容电压测量的基本原理电压测量方法及其适用范围电压测量仪器的类型及特点电压测量仪器的选用原则2.3 教学方法采用讲解、示例和实验相结合的方式进行教学。
2.4 教学步骤讲解电压测量的基本原理，让学生理解电压测量的过程。
介绍不同类型的电压测量方法及其适用范围，让学生了解选择合适的测量方法的重要性。
讲解不同类型电压测量仪器的特点和选用原则，让学生了解不同仪器的适用场景。
通过示例和实验，让学生实际操作并加深对电压测量的理解。
第三章：电流测量3.1 教学目标让学生掌握电流测量的基本原理和方法。
让学生了解不同类型电流测量仪器的特点和选用原则。
3.2 教学内容电流测量的基本原理电流测量方法及其适用范围电流测量仪器的类型及特点电流测量仪器的选用原则3.3 教学方法采用讲解、示例和实验相结合的方式进行教学。
3.4 教学步骤讲解电流测量的基本原理，让学生理解电流测量的过程。
介绍不同类型的电流测量方法及其适用范围，让学生了解选择合适的测量方法的重要性。
讲解不同类型电流测量仪器的特点和选用原则，让学生了解不同仪器的适用场景。
第一章电子测量根底知识目录1.1 电子测量和仪器的根本知识 (1)1.1.1 电子测量的意义 (1)1.1.2 电子测量的内容 (1)1.1.3 电子测量的特点 (2)1.2 电子测量方法的分类 (2)1.2.1 按测量方式分类 (2)1.2.2 按被测信号性质分类 (3)1.3 测量误差的根本概念 (3)1.3.1 重要概念 (3)1.3.2 测量误差的表示方法 (4)1.3.3 测量误差的来源与分类 (6)1.4 测量结果的表示和有效数字 (7)1.4.1 测量结果的表示 (7)1.4.2 有效数字和有效数字位 (7)1.4.3 数字的舍入规那么 (7)1.5 电子测量仪器的根本知识 (8)1.5.1 电子测量仪器的分类 (8)电子测量仪器的误差 (9)1.5.3 电子测量仪器的正确使用 (9)1.6 参考文献 (10)1.1 电子测量和仪器的根本知识测量是人类对客观事物取得数量概念的认识过程。
测量结果= 数值(大小及符号) + 单位。
注意：没有单位的量值是没有物理意义的。
1.1.1 电子测量的意义随着测量学的开展和电子学的应用，诞生了以电子技术为手段的新的测量技术，即电子测量。
如用数字万用表测量电压、用频谱分析仪监测卫星信号等。
电子测量是测量学的一个重要分支，是测量技术中最先进的技术之一。
目前，电子测量不仅因为其应用广泛而成为现代科学技术中不可缺少的手段，同时也是一门开展迅速、对现代科学技术的开展起着重大推动作用的独立科学。
随着电子测量仪器与通信技术、总线技术、计算机技术的结合，出现了“智能仪器〞、“虚拟仪器〞、“自动测试系统〞，丰富了测量的概念和开展方向。
从某种意义上说：现代科学技术水平是由电子测量的技术水平来保证和表达的；电子测量技术水平是衡量一个国家科学技术水平的重要标志。
1.1.2 电子测量的内容本课程中电子测量的内容主要是指对电子学领域内各种电学参数的测量，主要有：1、根本电量的测量根本电量主要包括：电压、电流、功率等。

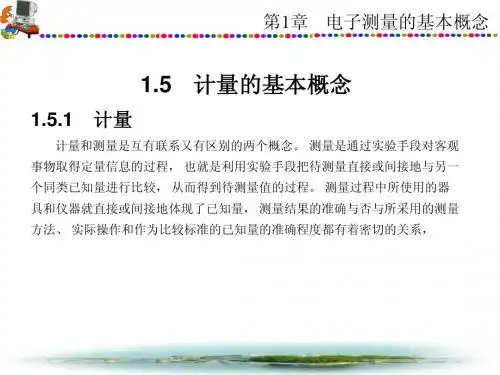

第1章电子测量的基本概念测量环境是指测量过程中人员、对象和仪器系统所处空间的一切物理和化学条件的总和。
电子测量的特点：①测量频率范围宽②测量量程广⑧测量准确度高低相差悬殊①测量速度快⑤可实现遥测⑥易于实现测量智能化和自动化⑦测量结果影响因素众多，误差分析困难测量仪器的主要性能指标：①精度；②稳定性；③输入阻抗；④灵敏度；⑤线性度；⑥动态特性。
精度：精密度（精密度高意味着随机误差小，测量结果的重复性好）正确度（正确度高则说明系统误差小）准确度（准确度高，说明精密度和正确度都高）第2章测量误差和测量结果处理误差=测量值-真值误差=测量值-真值修正值C = - 绝对误差Δx示值相对误差（标称相对误差）满度相对误差分贝误差当n 足够大时，残差得代数和等于零。
实验偏差与标准偏差：nn x ni i /1112σσυσ=-=∑=极限误差常用函数的合成误差和函数：差函数积商函数数据修约规则：(1)小于5舍去——末位不变。
(2)大于5进1——在末位增1。
(3)等于5时，取偶数——当末位是偶数，末位不变；末位是奇数，在末位增1（将末位凑为偶数）第3章信号发生器振荡器是信号发生器的核心。
通常用频率特性、输出特性和调制特性(俗称三大指标)来评价正弦信号发生器的性能。
合成信号发生器相干式（直接合成）：频率切换迅速且相位噪声很低 锁相式（间接合成）：频率切换时间相对较长但易于集成化和点频法相比，扫频法具有以下优点： 1.可实现网络的频率特性的自动或半自动测量2.扫频信号的频率是连续变化的，不会出现由于点频法中的频率点离散而遗漏掉细节的问题3.扫频测量法是在一定扫描速度下获得被测电路的动态频率特性，而后者更符合被测电路的应用实际第4章 电子示波器示波器的核心部件是示波管，由电子枪、电子偏转系统和荧光屏三部分组成为了示波器有较高的测量灵敏度，Y 偏转板置于靠近电子枪的部位，而X 偏转板在Y 的右边为了示波器有较高的测量灵敏度，Y 偏转板置于靠近电子枪的部位，而X 偏转板在Y 的右边电子示波器结构框图：为实现扫描回程光迹消隐，应产生加亮(增辉)信号交替方式（ALT）：适合于观察高频信号断续方式（CHOP）：适用于被测信号频率较低的情况当数字示波器处于存储工作模式时，其工作过程一般分为存储和显示两个阶段第5章频率时间测量对比测频与测周原理图测频图测周图要提高频率测量的准确度：1.提高晶振频率的准确度和稳定度以减小闸门时间误差2.扩大闸门时间T或倍频被测信号频率以减小±1误差3.被测信号频率较低时，采用测周期的方法测量一般选用高精确度的晶振，测频误差主要决定于量化误差(即土1误差) 。
