模内注塑工艺有IMD与IML,IMR。
模内镶件注塑成型装饰技术即IMD（In-Mold Decoration）,IMD是国际风行的表面装饰技术。
主要用于家电产品的装饰及功能控制面板、汽车仪表盘、空调面板、手机外壳/镜片、洗衣机、冰箱等应用非常广泛。
模内注塑工艺IMD就是将已印刷成型好的装饰片材放入注塑模内，然后将树胶注射在成型片材的背面，使树脂与片材接合成一体固化成型的技术。
模内注塑工艺IMD是在注射成型的同时进行镶件加饰的技术，产品是和装饰承印材覆合成为一体，对立体状的成形品全体可进行加饰印刷，使产品达到装饰性与功能性于一身的效果。
模内镶件注塑，IML(In Molding Label)其工艺非常显著的特点是：表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐摩擦，并可长期保持颜色的鲜明不易退色。
一、工艺流程IMD模内注塑工艺主要由下列几部分过程：1、油墨和印刷技术；2、成型工艺；3、冲床和切割；4、背部注塑；每一个过程既独立，又要相互最佳紧密连接。
二、IMD模内注塑工艺优势1，降低成本与时工要。
IMD制程中只需要开一套模具，不像其他老替代制程需开多套模具，降低系统成本与库存成本；2，制程简化。
有一次注塑成型的工法，将成型与装饰同时达成，降低成本与工时，可稳定生产；3，产品的稳定性和耐久性。
由于油墨是在片材和注塑料之间，立体成型增加了设计的自由度，图文、色彩在塑料夹层中，耐磨损及抗腐蚀，且色彩亮丽，印刷图案随时变更而无须更换模具；4，3D复杂形状设计和多样化风格。
图案，颜色，字体，LOGO是丝印或网印印刷载频面的片材上，成型为3D 形状，可以依客户需求创造金属电镀或天然材质特殊式样。
一些效果是电镀喷漆所达不到的；5，良率高。
高压成型只有下模，没有上模。
成型过程中不接触片材，不会污染片材；6，适合做3D产品和高拉伸产品。
高压成型可以拉伸的高度有25厘米；7，薄膜厚度的变化不用改变成型模等。
IMD/IML/IMF/IMR之间的区别2008年03月12日星期三09:371、产品稳定性：使产品产生一致性与标准化的正确套色2、产品耐久性：透过特殊处理的COAT ING薄膜的保护，可提供产品更优良的表面耐磨与耐化学特性3、3D复杂形状设计：应用薄膜优良的伸展性，可顺利达成所需的产品复杂性外开设计需求4、多样化风格：可依客户需求创造金属电镀或天然材质特殊式样5、制程简化：经由一次注塑成型的工法，将成型与装饰同时达成，可有效降低成本与工时，可提供稳定的生产6、降低成本与工时要：IMD制程中只需要一套模具，不像其它老替代制程需开多套治具，可以去除一次作业程序的人力与工时，降低系统成本与库存成本。
力炜IMD(IML,IMF)高压气体成型与IMR比较：1、IMR是热转印,产品表面并没有一层透明薄膜,不能防止腐蚀和防刮.2、技术在日本方,周期比较长,一打样就是1000米或1000件,批量型.3、只能做平面、轻微弯曲表面装饰，IMF可以做3D装饰。
力炜IMD高压气体成型机与热压成型机比较：1、只须要开下模不用开上模（热压是公母模）2、气压成型良率远高于热压成型良率（达90%）。
3、不伤害面材表面(高压没有上模而热压公母模需要接触薄膜表面)4、薄膜厚度变化不用改变成型模（热压是需要修改成型模）5、气压（可达150K G）R角成型质量非常高。
6、气压采用帕斯卡原理定位比热压机械压精准。
7、一刀冲切技术（舆美国合作开发出3D冲切技术）力炜IMD高压成型克服传统塑胶射出之缺点：1、易产生流痕、合模线、熔合线、脱模白化等(IMD先成型再注塑)2、大多采单点射出，有缩水现象（IMD 可多点射出）3、色件不易控制，色差大(IMD先印刷成型后注塑,所以看不到色差)4、无法做银色射出（IMD 对银色系列表现最为出色,可以多彩泛彩）5、成型之后需要喷涂、印刷、电镀、电雕等多次后制工序加工不良率升高.(IMD先印刷好再成型注塑,省略以上工序,节省油膜)6、如用双色射出，模具与加工费用高，产品变化有限(IMD气压成型只开下模，产品变化只需要改变印刷颜色)7、产品如多色组合，需多片拆件，增加线上组合困难。
imr工艺技术IMR工艺技术是一种先进的注塑成型工艺，它可以实现高质量的表面装饰效果。
IMR全称为In-Mold Decorating and In-Mold Labelling（贴合注塑及贴合标签），它是将图案或标志直接印刷在塑料件的表面，然后再注塑成型，使图案或标志与塑料件完美结合。
IMR工艺技术主要包括三个步骤：图案印刷、贴合和注塑成型。
首先，在注塑前，将需要的图案印刷在特定的薄膜上，然后将该薄膜贴合在注塑模具的内部表面。
当注塑过程开始时，塑料材料会被注入到模具中，同时也会覆盖在印刷薄膜上。
注塑完成后，模具会冷却并打开，此时薄膜上的图案或标志已经与塑料件完全贴合在一起。
IMR工艺技术有许多优点。
首先，由于图案印刷在塑料件的内部表面，所以无论是何种材料制成的塑料件，其图案或标志将不会受到磨损、褪色或刮擦等外部因素的影响。
其次，IMR 技术可以实现更高质量的图案或标志，因为印刷薄膜是在模具的内部表面进行贴合，而不是在已经成型的塑料件上进行印刷。
这样可以保证图案或标志的清晰度和精准度。
另外，IMR技术还可以实现多种表面效果，如高光、哑光、镜面等，以满足不同客户的需求。
IMR工艺技术在许多行业得到了广泛应用。
首先，在汽车行业中，IMR技术能够实现汽车内饰件的高质量装饰效果，如中控台、门板等。
其次，在家电行业中，IMR技术可以实现电视机、冰箱等产品的外观装饰，提升产品的附加值。
此外，在电子产品行业中，IMR技术可以应用于手机壳、电脑外壳等产品。
可以说，IMR工艺技术已经成为现代工业中不可或缺的一环。
在使用IMR工艺技术时，需要注意一些细节。
首先，选择合适的印刷薄膜和塑料材料非常重要。
印刷薄膜应具有良好的耐磨性和粘性，以确保图案或标志的质量。
塑料材料的选择应考虑其熔融温度、流动性和机械性能等因素。
其次，模具的设计也是关键。
模具应具有良好的冷却系统，以确保塑料件的质量和生产效率。
模具的表面质量也需要达到要求，以确保图案或标志的清晰度。
IMD（IMR、IML、INS、IMF）技术分析本文针对IMD的不同工艺，分别对IMR、IML、INS、IMF/AIM进行了详细介绍，优缺点对比、技术说明、材料、工序制程、模具结构、注塑系统、实例分享等。
IMD，即In Mold Decoration，模内装饰，主要应用在汽车塑胶零件、3C产业外观塑件等。
IMD的分类：IMR－Insert Molding by Roller-Film，日本送膜装置专用卷装film，将图案与塑料结合的转印方式。
IML－Insert Molding by Label，将标签置入模内与塑料结合射出。
INS－Insert Thermoforming-film to Molding，将印好的film裁切后直接射出，或加热成3D型，嵌入模穴中与塑料结合射出。
IMF－Insert Molding by Sliced-film，与INS一样，称呼未统一。
AIM－德国Degussa集团之Rohm公司生产PMMA材料应用于IMD技术。
IMR VS IML（IMF、INS、AIM）IMR技术说明：有鉴于当前一些以多层次加工方法生产的作法不良率高，且无法应付多颜色需求，若采人工操作过程繁杂：射出成型→ 包覆保护层→ 电镀→ 喷漆→ 擦拭→上色(曲印) →拆除保护层→ 黏贴贴附层因此有必要寻求可降低生产成本的新工法。
1. 减少原有生产的流程,降低成本。
2. 减少不良率,降低生产成本。
3. 可更加提升外观质感的工法。
4. 可达到更佳耐候条件的工法。
5. 可达到更佳环保的工法。
IMR箔膜：垫片基材依不同的模具表面曲度及扩张比率,需选择不同的基材以配合IMD工序。
IMR模具结构介绍模具两边均需加热，注塑浇口应在定模边安装IMR注塑系统四个重要注塑系统组件：模内转印箔、转印箔定位器、注塑机边料筒及射嘴、注塑模IMR工序实例光阳工厂logo：耐候测试达1000hr → OK（台湾精业开发企业股份有限公司制造）KYMCO电动代步车METER（台湾精业开发企业股份有限公司制造）KYMCO 豪迈奔腾SR G4 125车系 (喷射ENG + 奈米喷漆)KYMCO 豪迈奔腾SR G4 125车系 (陶缸+ 碟煞+ 奈米喷漆) KYMCO V-LINK 125车系 (陶缸+ 碟煞+ 奈米喷漆)KYMCO EASY 4U 100车系 (陶缸+ 碟煞+ 奈米喷漆)IMR工序国外产品实例CD播放器外壳INS 技术说明： 原本INS 是用来辅助一次成型注塑(IMD)，但随着3D 立体面装饰的需求，现今的INS 技术以汽车工业来说深受欧洲大厂的亲赖(双B & AUDI)。

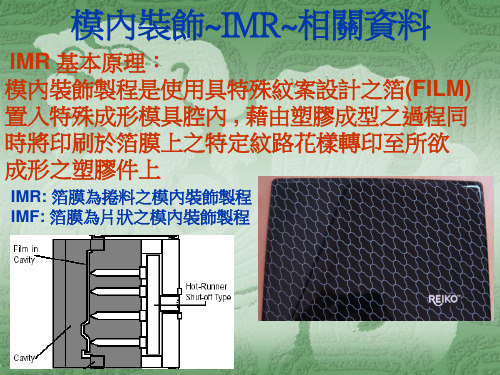

IMR系统精度IMR的特征：[/b]①射出成型的同时进行转印②用一个工序完成注塑成形和多色印刷的装饰③注塑、转印、成形能在单一过程内完成，工序因此精简及缩短④不会发生因再加热造成倾斜或变形⑤消除因成型尺寸的混乱造成的转印位置误差⑥成型周期几乎不变IMR工艺技术、设备和原理IMR：In-mold Rolling 其製程為將油墨印刷於一PE薄膜上其亦可以蒸著方式將金屬材質蒸著於PE薄膜上，成為整捲型式於成型機台加定位系統，將薄膜之印刷位置與模腔內欲印位置對位後，與塑料成型，成型後成型品與油墨結合但與薄膜分離繼續下一模之成型動作，成行後的成品經由UV照射後表面產生硬化而完成。
其與IML/IMR最大不同為IMD印刷油膜位於成型品表層，而IML其油膜位於PC 薄膜及塑料之中間。
