ADAMSCAR模块详细实例教学教程(柔性体篇)

一.ADAMS软件简介 (2)1.1ADAMS软件概述 (2)1.2用户界面模块（ADAMS/View） (3)1.3求解器模块（ADAMS/Solver） (5)1.4后处理模块（ADAMS/PostProcessor） (6)1.5控制模块（ADAMS/Controls） (8)二.典型机器人虚拟实验 (9)2.1串联机器人 (9)2.1.1 运动学分析 (9)2.1.2 动力学分析 (14)2.1.3 轨迹规划 (17)2.1.4 基于ADAMS和MATLAB的联合运动控制 (22)一.ADAMS软件简介虚拟样机仿真分析软件ADAMS（Automatic Dynamic Analysis of Mechanical Systems）是对机械系统的运动学与动力学进行仿真的商用软件，由美国MDI （Mechnical Dynamics Inc.）开发，在经历了12个版本后，被美国MSC公司收购。

ADAMS集建模、计算和后处理于一体，ADAMS有许多个模块组成，基本模块是View模块和Postprocess模块，通常的机械系统都可以用这两个模块来完成，另外在ADAMS中还针对专业领域而单独开发的一些专用模块和嵌入模块，例如专业模块包括汽车模块ADAMS/Car、发动机模块ADAMS/Engine、火车模块ADAMS/Rail、飞机模块ADAMS/Aircraft等；嵌入模块如振动模块ADAMS/Vibration、耐久性模块ADAMS/Durability、液压模块ADAMS/Hydraulic、控制模块ADAMS/Control和柔性体模块ADAMS/AutoFlex等[3]。

1.1ADAMS软件概述ADAMS是以计算多体系统动力学（Computational Dynamics of Multibody Systems）为基础，包含多个专业模块和专业领域的虚拟样机开发系统软件，利用它可以建立复杂机械系统的运动学和动力学模型，其模型可以是刚体的，也可以是柔性体，以及刚柔混合体模型。

ANSYS和ADAMS柔性仿真详细步骤解析步骤1：建立模型首先需要建立汽车悬挂系统的模型，包括车轮、悬架、车体等组成部分。

可以使用ANSYS的建模工具进行几何建模，也可以导入CAD模型进行后续处理。

步骤2：定义模型属性在ANSYS中，需要为模型定义材料属性、约束条件和加载条件。

对于悬挂系统，材料属性可以定义弹簧、阻尼器和悬挂臂的材料特性；约束条件可以设置车体和地面间的边界条件，例如固支或可移动支撑；加载条件可以设置车轮的载荷和运动。

步骤3：网格划分接下来需要对模型进行网格划分，将模型离散成小的单元，这些单元可以是三角形、四边形或立方体等形式。

网格划分的精细程度直接影响到仿真的准确性和计算速度。

步骤4：设置运动学和约束在ANSYS中，可以设置模型的运动学和约束条件，即定义汽车悬挂系统中各个部件的运动关系和限制。

例如，可以设置车轮的旋转和转向运动以及悬挂臂的运动自由度。

这些设置可以通过定义关节、连接、驱动器等方式来实现。

步骤5：施加载荷在ANSYS中，可以施加各种静态和动态的载荷，模拟实际工作条件下的受力情况。

例如，可以施加车轮产生的垂直载荷、离心力、横向力等。

载荷可以施加在车轮、悬挂臂或车体上，可以是静态的或随时间变化的。

步骤6：求解模型设置好加载条件后，可以开始求解模型并进行分析。

ANSYS会根据模型的几何形状、材料特性、约束条件和加载条件等参数进行计算，得到模型在各种受力情况下的应力、变形、振动等结果。

求解模型可能需要较长的计算时间，特别是对于复杂的模型。

步骤7：分析结果在求解完成后，可以对模型的分析结果进行后处理和可视化。

ANSYS提供了各种图形和数据输出选项，可以将结果以图像、表格或动画的形式展现出来。

在分析结果中，可以观察汽车悬挂系统各个部件的受力、变形、振动等情况，从而评估其性能和安全性。

ADAMS是一种基于多体动力学的仿真软件，能够模拟和分析多体系统的运动、受力、碰撞等特性。

这里以汽车悬挂系统为例进行详细解析。

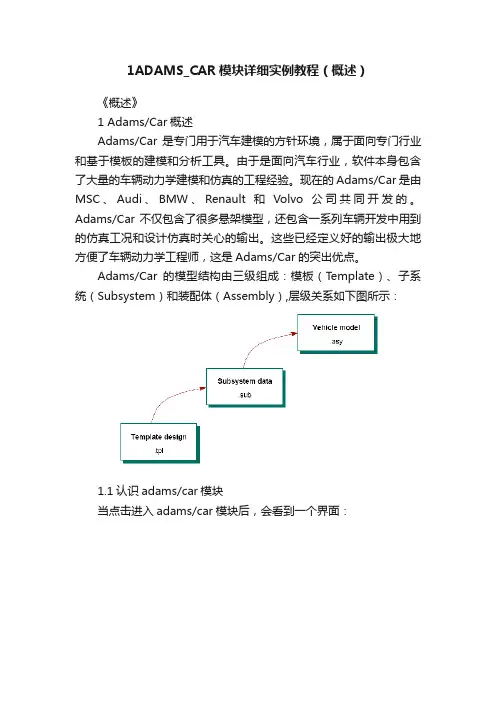

1ADAMS_CAR模块详细实例教程（概述）《概述》1 Adams/Car概述Adams/Car是专门用于汽车建模的方针环境，属于面向专门行业和基于模板的建模和分析工具。

由于是面向汽车行业，软件本身包含了大量的车辆动力学建模和仿真的工程经验。

现在的Adams/Car是由MSC、Audi、BMW、Renault和Volvo公司共同开发的。

Adams/Car不仅包含了很多悬架模型，还包含一系列车辆开发中用到的仿真工况和设计仿真时关心的输出。

这些已经定义好的输出极大地方便了车辆动力学工程师，这是Adams/Car的突出优点。

Adams/Car的模型结构由三级组成：模板（Template）、子系统（Subsystem）和装配体（Assembly）,层级关系如下图所示：1.1认识adams/car模块当点击进入adams/car模块后，会看到一个界面：其中有Standard interface和Template Builder两个选项，默认的是选择Standard interface。

如果是初次安装和使用ADAMS2005，需要注意的是打开ADAMS/Car后并没有Template Builder选项，可以通过修改C:\Documents and Settings\管理者（用户名）文件下的acar.cfg文件来添加该选项。

用记事本打开该文件，如下图所示：系统默认的是standard用户类型，将其改为expert后重新打开ADAMS/Car后可以看到有Template Builder选项出现。

1.2 理解Standard interface（标准用户）和Template Builder （模板建立）的区别理解template builder和standard interface的区别是使用ADAMS/Car的关键一步。

1）Standard interface是建立和打开subsystem（子系统）、Assembly（装配体）的环境。

ADAMS柔性体运动仿真分析及运用摘要：ADAMS（Automated Dynamic Analysis of Mechanical Systems）是一种用于机械系统运动仿真分析的软件工具，它可以模拟复杂的运动和多体动力学行为。

本文介绍了ADAMS软件及其在柔性体运动仿真分析中的应用，包括柔性体建模、刚-柔耦合系统模拟、柔性体动力学分析和柔性体控制策略等方面。

1.引言ADAMS是一种用于机械系统运动仿真分析的软件工具，由美国MSC Software公司开发。

它可以模拟复杂的运动和多体动力学行为，广泛应用于机械系统设计、优化和性能评估等领域。

柔性体是一种具有形变和弯曲等特性的物质，出现在很多工程和机械系统中。

ADAMS软件能够对柔性体运动进行仿真分析，帮助工程师更好地理解和预测柔性体系统的运动行为。

2.ADAMS柔性体建模在ADAMS中，柔性体可以通过素材法（Material Subsystem）进行建模。

素材法是一种基于连续介质力学的方法，将物体划分为多个微小单元，并根据其材料性质和力学行为进行建模。

通过调整单元的尺寸和连接方式，可以模拟各种不同的柔性体结构和形变行为。

3.刚-柔耦合系统模拟在实际工程中，往往存在着刚体和柔性体相互作用的情况，这就需要进行刚-柔耦合的系统模拟。

ADAMS可以通过使用接触、连接和约束等功能来实现刚-柔耦合系统的建模。

例如，在汽车悬挂系统中，车轮和车身之间存在接触和连接关系，同时车身又是一个柔性体，这就需要通过ADAMS进行刚-柔耦合系统模拟。

4.柔性体动力学分析ADAMS可以对柔性体系统进行动力学分析，包括振动分析、形变分析和动态响应分析等。

通过设置初始条件和加载条件，可以对柔性体系统的运动行为进行模拟和分析。

例如，在机械臂系统中，可以通过ADAMS对机械臂的振动和形变进行分析，进而优化机械臂的结构设计和控制策略。

5.柔性体控制策略在柔性体系统中，控制策略对于保持系统的稳定性和精确性起着重要作用。

ADAMS柔性体-刚柔耦合模块ADAMS柔性体理论1、ADAMS研究体系：a）刚体多体系统（低速运动）b）柔性多体系统（考虑弹性变形，大轻薄，高速）c）刚柔耦合多体系统（根据各个构件情况考虑，常用普遍仿真类型）大部分仿真分析都采用的是刚性构件，在受到力的作用不会产生变形，现实中把大部分构件当做刚性体处理是可以满足要求的，因为各个零件之间的弹性变形对于机构各部分的动态特性影响微乎其微。

但是需要考虑构件变形，变形会影响精度结果，需要对构件其应力大小和分布以及载荷输出研究的时候，以及薄壁构件，高精密仪器部件等，则需要当做柔性体对待，这样计算结果会准确一些。

对于柔性体机构，变形对动态影响起着决定性作用，刚柔耦合系统约束的添加必须考虑各个零部件之间的连接和受力关系，更可能还原实际工况，从而使模型更真实还原。

2、柔性体柔性体是由模态构成的，要得到柔性体就需要计算构件的模态。

柔性体最重要的假设就是仅考虑了相对于连体坐标系得晓得线性变形，而连体坐标系同时也在做大的非线性运动。

对于柔性体变形，模态中性文件必然存在某一些模态不响应，没有参与变形或者变性太大，参与系数非常小，比如前六阶或者不正常的阶数，如果去掉贡献较小的模态阶数，便可以提高仿真的效率。

3、模态谈到柔性体，就必然脱不了模态的概念，构件的模态是构件自身的一个物理属性，一个构件一旦制造出来，他的模态就是自身的一种属性，再将几何模型离散成有限元模型以后，有限元模型的各个节点有一定的自由度，这样所有的节点自由度的和就构成了有限元模型的自由度，一个有限元模型有多少自由度，它就有多少阶模态。

由于构件各个节点的实际位移是模态的按一定比例的线性叠加，这个比例就是一个系数，通常成为模态参与因子，参与因子越大，对应的模态对于构件变形的贡献量越多，因此对构件的振动分析，可以从构件的模态参与因子大小来分析，如果构建在振动时，某阶模态的参与因子大，可以通过改进设计，抑制改接模态对振动贡献量，可以明显降低构件的振动。

2_ADAMS_CAR模块详细实例教程_前悬架建模篇）2前悬架模板建模 (7)2.1创建下前控制臂 (10)2.1.1创建硬点（下前控制臂内外点） (10)2.1.2创建下前控制臂part (10)2.1.3创建下前控制臂几何体 (12)2.2创建下后控制臂 (13)2.2.1创建硬点（下后控制臂内外点） (13)2.2.2创建下后控制臂part (14)2.2.3创建下后控制臂几何体 (15)2.3创建上控制臂 (16)2.3.1创建硬点 (16)2.3.2创建下后控制臂part (18)2.3.3创建下后控制臂几何体 (18)2.4创建转向节 (20)2.4.1创建硬点 (20)2.4.2创建转向节part (21)2.4.3创建转向节几何体 (23)2.5创建轮毂 (26)2.5.1创建轮心点 (26)2.5.2创建参数变量 (27)2.5.3创建轮心处的Construction Frame (29)2.5.4创建轮毂part (30)2.5.5创建轮毂的几何体 (31)2.6创建传动轴几何体 (32)2.6.1创建传动轴与变速箱输出端的连接硬点 (32)2.6.2创建传动轴part (33)2.6.3创建传动轴相关的几何体 (33)2.6.4创建tripot 的Part (36)2.6.5创建tripot的几何体 (39)2.6.6创建变速箱输出轴的替代体Mount Part (40) 2.6.7创建上控制臂处车身的替代体Mount Part (41) 2.7创建减振器 (41)2.7.1创建减振器上下硬点 (41)2.7.2创建减振器上下体Part (42)2.7.3创建Damper (44)2.7.4创建减振器上端的车身替代体Mount Part (47) 2.8创建弹簧 (48)2.8.1创建弹簧上下硬点 (48)2.8.2创建弹簧 (49)2.9创建前副车架 (50)2.9.1创建Construction Frame (50)2.9.3创建副车架处车身替代体Mount Part (51) 2.9.2创建前副车架Part (52)2.9.3创建前副车架轮廓线Ountline (53)2.10 创建转向横拉杆 (55)2.10.1创建硬点（下前控制臂内外点） (55)2.10.2创建下前控制臂part (55)2.10.3创建下前控制臂几何体 (56)2.10.4 创建转向机齿条的替代体Mount Part (57) 2.11创建确定球销或衬套轴线的几个参考点 (57) 2.12 创建part之间的连接 (59)2.12.1前副车架 (59)2.12.2创建控制臂衬套 (61)2.12.3创建part之间的刚性连接 (71)2.13创建通讯器 (83)2.14创建悬架参数 (88)2.14.1创建Characteristics Array (88)2.14.2设置Toe/Camber数值 (89)2.15创建减振器上下行程限位块 (89)2.16保存模型 (91)《前悬架篇》2前悬架模板建模启动Adams/Car，进入Template Builder模块点击File下拉菜单，选择New：在出现的对话框里Template Name一栏输入模板名称Front_Suspension, Major Role选择suspension在ADAMS/Car里创建模型拓扑结构的三步曲是：1）创建硬点（hard point）。

ADAMS是美国MDI公司开发的机械系统动力学仿真分析软件,其求解器采用多刚体动力学理论中的拉格朗日方程方法,建立系统动力学方程,对虚拟机械系统进行静力学、运动学和动力学分析,输出位移、速度、加速度和反作用力曲线。

对系统动力分析而言,结构本身的弹性变形与系统的宏观刚体运动同等重要。

ADAMS中的所有物体均以刚体定义,忽略结构柔度对系统的影响,一般的有限元分析软件对包含大位移运动的系统动力学分析又无能为力,因此在ADAMS中实现刚体和柔体相结合的系统动力学分析是一个较可行的解决方法。

1996年,ADAMS推出ADAMS/Flex模块,实现了同时包含刚体和柔体的机构动力学分析。

ADAMS中，有3种建立柔性体的方法：1.利用柔性梁连接，将一个构件离散成许多段刚性构件，离散后的刚性构件之间采用柔性梁连接，只适用于简单的构件，其实质还是刚性构件柔性连接，不算是真正的柔性体；离散柔性连接件：把一个刚性构件离散为几个小刚性构件，小刚性构件之间通过柔性梁连接，离散柔性连接件的变形是柔性梁连接的变形，并不是小刚性构件的变形，小刚性构件的任意两点不能产生相对位移，所以离散柔性连接件本质是刚性构件的范畴内。

每段离散件有自己的质心坐标系、名称、颜色和质量信息等属性，每段离散件是一个独立的刚性构件，可以像编辑其他刚性构件一样来编辑每段离散件。

柔性连接件的优点：这种柔性体可以模拟物体的非线性变形,但只适用于简单结构，可以直接帮助用户计算横截面的属性，比直接使用柔性梁连接将两个构件连接起来方便Build——Flexible bodies——Discrete Flexible LinkName：Dis_flex，系统自动按照Dis_flex_elem1、Dis_flex_elem2......的顺序给每个离散连接件起一个名称，Dis_flex_beam1、Dis_flex_beam2.......的顺序给每个柔性梁连接起一个名字Damping Ratio 设置柔性梁连接的粘性阻尼和刚度之间的比值Attachment 确定起始端和中终止端与其他构件之间的连接关系：free、刚性rigid、柔性flexible2.利用其他有限元分析软件将构件离散成细小的网格，进行模态计算，将计算的模态保存为模态中性文件MNF(Modal Neutral File)，直接读取到ADAMS中建立柔性体；由于采用的是模态线性叠加来模拟物体变形,因此模态式柔性体仅适用于线性结构的受力行为。

13柔性体介绍 (253)13.1柔性体引入ADAMS建模 (253)13.1.1打开原有的X5后悬架模板 (253)13.1.2将小连杆的模态中性文件导入ADAMS (254)13.2利用Hyper Mesh及Motion View软件来生成模态中性文件MNF (256)13.2.1创建小连接杆的CAD模型 (256)13.2.2将iges格式文件导入到Hyper Mesh划分网格 (257)13.2.3创建材料 (268)13.2.4创建刚性单元 (273)13.2.5给刚性中心节点编号 (282)13.2.6导出nastran模板格式文件 (283)13.2.7创建h3d文件及MNF文件 (284)《柔性体篇》13柔性体介绍在模型中引入柔性体可以提高仿真的精度。

柔性体可采用模态中性文件（MNF）来描述。

该文件是一个二进制文件，包含了以下信息：几何信息（结点位置及其连接）；结点质量和惯量；模态；模态质量和模态刚度。

可以利用ANSYS、NASTRAN、ABAQUS等限元软件包进行分析并将结果写成模态中性文件，输入到ADAMS/View或ADAMS/Car中，建立相应零件的柔性体。

13.1柔性体引入ADAMS建模在模型中引入柔性体首先要在ADAMS/Car中读入模态中性文件，然后ADAMS/Car会创建必要的几何实体用以显示柔性体。

然后在模型中与其它刚体部件之间施加约束。

本教程以后悬架的小连接板为例。

13.1.1打开原有的X5后悬架模板13.1.2将小连杆的模态中性文件导入ADAMS在ADAMS/Car中读入模态中性文件的过程如下：1）从Build菜单中选择Parts>Flexible Body>New设定对话框如下，在Left Modal Neutral File和Right Modal Neutral File里右击鼠标选择自己已经创建好的MNF文件，点击OK。

2）创建柔性体与刚体的中间连接体Interface Part柔性体不能直接与刚体建立约束，必须通过中间体来连接。

13柔性体介绍 (253)13.1柔性体引入ADAMS建模 (253)13.1.1打开原有的X5后悬架模板 (253)13.1.2将小连杆的模态中性文件导入ADAMS (254)13.2利用Hyper Mesh及Motion View软件来生成模态中性文件MNF (256)13.2.1创建小连接杆的CAD模型 (256)13.2.2将iges格式文件导入到Hyper Mesh划分网格 (257)13.2.3创建材料 (268)13.2.4创建刚性单元 (273)13.2.5给刚性中心节点编号 (282)13.2.6导出nastran模板格式文件 (283)13.2.7创建h3d文件及MNF文件 (284)《柔性体篇》13柔性体介绍在模型中引入柔性体可以提高仿真的精度。

柔性体可采用模态中性文件（MNF）来描述。

该文件是一个二进制文件，包含了以下信息：几何信息（结点位置及其连接）；结点质量和惯量；模态；模态质量和模态刚度。

可以利用ANSYS、NASTRAN、ABAQUS等限元软件包进行分析并将结果写成模态中性文件，输入到ADAMS/View或ADAMS/Car中，建立相应零件的柔性体。

13.1柔性体引入ADAMS建模在模型中引入柔性体首先要在ADAMS/Car中读入模态中性文件，然后ADAMS/Car会创建必要的几何实体用以显示柔性体。

然后在模型中与其它刚体部件之间施加约束。

本教程以后悬架的小连接板为例。

13.1.1打开原有的X5后悬架模板13.1.2将小连杆的模态中性文件导入ADAMS在ADAMS/Car中读入模态中性文件的过程如下：1）从Build菜单中选择Parts>Flexible Body>New设定对话框如下，在Left Modal Neutral File和Right Modal Neutral File里右击鼠标选择自己已经创建好的MNF文件，点击OK。

2）创建柔性体与刚体的中间连接体Interface Part柔性体不能直接与刚体建立约束，必须通过中间体来连接。

13柔性体介绍................................................ 错误!未定义书签。

柔性体引入ADAMS建模..................................... 错误!未定义书签。

打开原有的X5后悬架模板.............................. 错误!未定义书签。

将小连杆的模态中性文件导入ADAMS ..................... 错误!未定义书签。

利用Hyper Mesh及Motion View软件来生成模态中性文件MNF .. 错误!未定义书签。

创建小连接杆的CAD模型............................... 错误!未定义书签。

将iges格式文件导入到Hyper Mesh划分网格............. 错误!未定义书签。

创建材料............................................. 错误!未定义书签。

创建刚性单元......................................... 错误!未定义书签。

给刚性中心节点编号................................... 错误!未定义书签。

导出nastran模板格式文件............................. 错误!未定义书签。

创建h3d文件及MNF文件............................... 错误!未定义书签。

《柔性体篇》13柔性体介绍在模型中引入柔性体可以提高仿真的精度。

柔性体可采用模态中性文件（MNF）来描述。

该文件是一个二进制文件，包含了以下信息：几何信息（结点位置及其连接）；结点质量和惯量；模态；模态质量和模态刚度。

可以利用ANSYS、NASTRAN、ABAQUS等限元软件包进行分析并将结果写成模态中性文件，输入到ADAMS/View或ADAMS/Car中，建立相应零件的柔性体。

Adams柔性体仿真后查看应力应变首先说明，如果想查看柔性体应力计应变，则mnf文件中必须包含模态应力及应变信息。

下面是我建立的模型。

一个简单的四连杆机构，连杆是柔性体。

进行仿真后进入后处理界面。

首先在ADAMS/View中加载ADAMS/Durability模块，这是柔性体后处理（针对应力及应变的后处理）画曲线和观察动画的前提。

（1）画曲线通过以下路径“Tool-->>Plugin Manager”，在对话框中“Load”一栏对应的ADAMS/Durability打勾。

Step1 查看仿真过程应力及应变最大值以及相应的节点号，以便于下面输出曲线时选择相应的节点。

在主菜单Durability一栏下选择Hot Spots Table，出现Hot Spots Information 对话框，通过此对话框，可以得出得到在仿真过程中各个节点的最大应力。

下图显示仿真过程中最大mises应力。

Step2 进入后处理模块ADAMS/Postprocessor在主菜单Durability一栏下选择Nodal Plot，出现以下对话框。

在Flexible Body 一栏选择柔性体名称，在Select Node List一栏输入想要查看的节点编号，选择Stress或Strain等相关选项，点击确定。

Step3 在窗口区，鼠标右键选择load plot进入画曲线窗口。

在Source选项中选择“Result Sets”，result set里面选择“**_STRESS”，进一步往下选择所需要的输出即可以画曲线了。

如上图所示则画出了我建立的模型中node_371的Mises应力时间曲线。

见下图（2）观察动画功能在加载ADAMS/Durability模块后在窗口区右键选择Load Animation进入动画现实界面。

在下端Contour Plots 选项卡下选择“Contour Plot Type”选项，根据需要选择Deformation （变形）或者Von Mises Stress（米塞斯应力）等等。

使用OptiStruct建立ADAMS柔性体方法1、打开HyperMeh，选择OptiStruct模板。

2、划分网格，并在需要建立Joint的连接点处建立Rbe2(使用1D面板中的rigid命令，主节点处不需要建立ma单元)。

3、建立材料属性4、建立单元属性5、将建立的单元属性赋给上面建立的单元。

6、建立loadcollector。

Cardimage选择CMSMETH，点creat/edit。

METHOD选择CB，再在NMODES中填入需要计算的模态数。

7、对需要建立Joint的点建约束，使用Analyi面板中的contraint 命令，loadtype选择ASET。

8、建立Controlcard。

8.1DTI_UNITS选择单位制，选择HyperMeh中所使用的单位制，MGG 表示单位吨。

8.2GLOBAL_CASE_CONTROL:选择计算方法。

8.3GLOBAL_OUTPUT_REQUEST：选择柔性体中包含的应力、位移信息。

如果没有这个card，ADAMS计算结果中将没有应力。

8.4OUTPUT：选择ADAMSMNF。

9、提交OptiStruct进行计算：选择Analyi面板右下角OptiStruct。

E某portoption选择all，runoption选择analyi，memoryoption根据需要进行设置，再点右上角OptiStruct进行计算即可。

10、如果计算时出现如any计算时的单元质量问题出错，可使用Controlcard中的PARAM命令，忽略单元检查。

11、OptiStruct与ANSYS建立的柔性体对比图1ANSYS生成的柔性体，在ADAMS中计算图2OptiStruct生成的柔性体在ADAMS中计算图3ANSYS生成的柔性体在RecurDyn中计算图4OptiStruct生成的柔性体在RecurDyn中计算图5RecurDyn中的FFle某计算结果图6Workbench计算结果结论：ANSYS、OptiStruct两种软件生成的柔性体，导入ADAMS、RecurDyn中在同一条件下进行刚柔耦合计算。

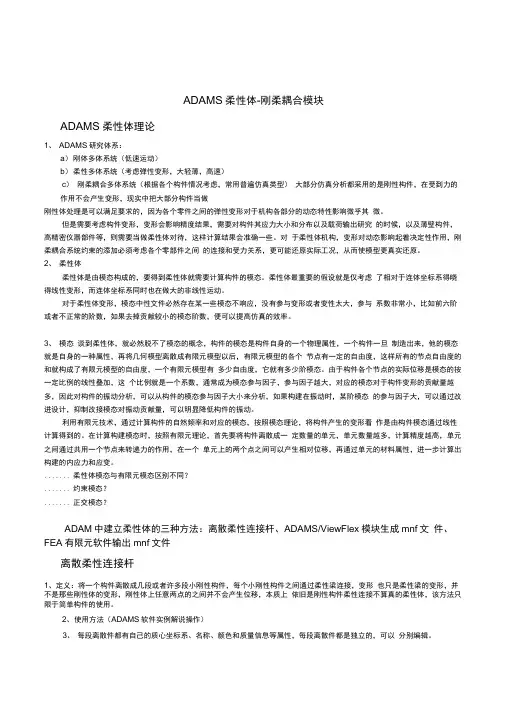

ADAMS柔性体-刚柔耦合模块一、ADAMS柔性体理论1、ADAMS研究体系：a）刚体多体系统（低速运动）b）柔性多体系统（考虑弹性变形，大轻薄，高速）c）刚柔耦合多体系统（根据各个构件情况考虑，常用普遍仿真类型）大部分仿真分析都采用的是刚性构件，在受到力的作用不会产生变形，现实中把大部分构件当做刚性体处理是可以满足要求的，因为各个零件之间的弹性变形对于机构各部分的动态特性影响微乎其微。

但是需要考虑构件变形，变形会影响精度结果，需要对构件其应力大小和分布以及载荷输出研究的时候，以及薄壁构件，高精密仪器部件等，则需要当做柔性体对待，这样计算结果会准确一些。

对于柔性体机构，变形对动态影响起着决定性作用，刚柔耦合系统约束的添加必须考虑各个零部件之间的连接和受力关系，更可能还原实际工况，从而使模型更真实还原。

2、柔性体柔性体是由模态构成的，要得到柔性体就需要计算构件的模态。

柔性体最重要的假设就是仅考虑了相对于连体坐标系得晓得线性变形，而连体坐标系同时也在做大的非线性运动。

对于柔性体变形，模态中性文件必然存在某一些模态不响应，没有参与变形或者变性太大，参与系数非常小，比如前六阶或者不正常的阶数，如果去掉贡献较小的模态阶数，便可以提高仿真的效率。

…………3、模态谈到柔性体，就必然脱不了模态的概念，构件的模态是构件自身的一个物理属性，一个构件一旦制造出来，他的模态就是自身的一种属性，再将几何模型离散成有限元模型以后，有限元模型的各个节点有一定的自由度，这样所有的节点自由度的和就构成了有限元模型的自由度，一个有限元模型有多少自由度，它就有多少阶模态。

由于构件各个节点的实际位移是模态的按一定比例的线性叠加，这个比例就是一个系数，通常成为模态参与因子，参与因子越大，对应的模态对于构件变形的贡献量越多，因此对构件的振动分析，可以从构件的模态参与因子大小来分析，如果构建在振动时，某阶模态的参与因子大，可以通过改进设计，抑制改接模态对振动贡献量，可以明显降低构件的振动。

ADAMS柔性体-刚柔耦合模块一、ADAMS柔性体理论1、ADAMS研究体系：a）刚体多体系统（低速运动）b）柔性多体系统（考虑弹性变形，大轻薄，高速）c）刚柔耦合多体系统（根据各个构件情况考虑，常用普遍仿真类型）大部分仿真分析都采用的是刚性构件，在受到力的作用不会产生变形，现实中把大部分构件当做刚性体处理是可以满足要求的，因为各个零件之间的弹性变形对于机构各部分的动态特性影响微乎其微。

但是需要考虑构件变形，变形会影响精度结果，需要对构件其应力大小和分布以及载荷输出研究的时候，以及薄壁构件，高精密仪器部件等，则需要当做柔性体对待，这样计算结果会准确一些。

对于柔性体机构，变形对动态影响起着决定性作用，刚柔耦合系统约束的添加必须考虑各个零部件之间的连接和受力关系，更可能还原实际工况，从而使模型更真实还原。

2、柔性体柔性体是由模态构成的，要得到柔性体就需要计算构件的模态。

柔性体最重要的假设就是仅考虑了相对于连体坐标系得晓得线性变形，而连体坐标系同时也在做大的非线性运动。

对于柔性体变形，模态中性文件必然存在某一些模态不响应，没有参与变形或者变性太大，参与系数非常小，比如前六阶或者不正常的阶数，如果去掉贡献较小的模态阶数，便可以提高仿真的效率。

…………3、模态谈到柔性体，就必然脱不了模态的概念，构件的模态是构件自身的一个物理属性，一个构件一旦制造出来，他的模态就是自身的一种属性，再将几何模型离散成有限元模型以后，有限元模型的各个节点有一定的自由度，这样所有的节点自由度的和就构成了有限元模型的自由度，一个有限元模型有多少自由度，它就有多少阶模态。

由于构件各个节点的实际位移是模态的按一定比例的线性叠加，这个比例就是一个系数，通常成为模态参与因子，参与因子越大，对应的模态对于构件变形的贡献量越多，因此对构件的振动分析，可以从构件的模态参与因子大小来分析，如果构建在振动时，某阶模态的参与因子大，可以通过改进设计，抑制改接模态对振动贡献量，可以明显降低构件的振动。
