心脏CT解剖图谱

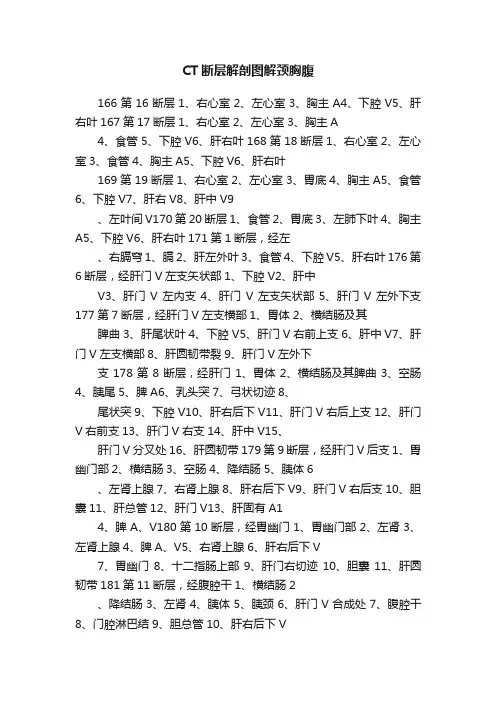

CT断层解剖图解颈胸腹166第16断层1、右心室2、左心室3、胸主A4、下腔V5、肝右叶167第17断层1、右心室2、左心室3、胸主A4、食管5、下腔V6、肝右叶168第18断层1、右心室2、左心室3、食管4、胸主A5、下腔V6、肝右叶169第19断层1、右心室2、左心室3、胃底4、胸主A5、食管6、下腔V7、肝右V8、肝中V9、左叶间V170第20断层1、食管2、胃底3、左肺下叶4、胸主A5、下腔V6、肝右叶171第1断层，经左、右膈穹1、膈2、肝左外叶3、食管4、下腔V5、肝右叶176第6断层，经肝门V左支矢状部1、下腔V2、肝中V3、肝门V左内支4、肝门V左支矢状部5、肝门V左外下支177第7断层，经肝门V左支横部1、胃体2、横结肠及其脾曲3、肝尾状叶4、下腔V5、肝门V右前上支6、肝中V7、肝门V左支横部8、肝圆韧带裂9、肝门V左外下支178第8断层，经肝门1、胃体2、横结肠及其脾曲3、空肠4、胰尾5、脾A6、乳头突7、弓状切迹8、尾状突9、下腔V10、肝右后下V11、肝门V右后上支12、肝门V右前支13、肝门V右支14、肝中V15、肝门V分叉处16、肝圆韧带179第9断层，经肝门V后支1、胃幽门部2、横结肠3、空肠4、降结肠5、胰体6、左肾上腺7、右肾上腺8、肝右后下V9、肝门V右后支10、胆囊11、肝总管12、肝门V13、肝固有A14、脾A、V180第10断层，经胃幽门1、胃幽门部2、左肾3、左肾上腺4、脾A、V5、右肾上腺6、肝右后下V7、胃幽门8、十二指肠上部9、肝门右切迹10、胆囊11、肝圆韧带181第11断层，经腹腔干1、横结肠2、降结肠3、左肾4、胰体5、胰颈6、肝门V合成处7、腹腔干8、门腔淋巴结9、胆总管10、肝右后下V11、肝门右切迹12、胆囊13、肝方叶小舌14、肝左外叶182第12断层，经主A孔裂孔1、横结肠2、空肠3、降结肠4、左肾5、腹主A6、肠系膜上V7、胰颈8、胰头9、胆总管10、十二指肠降部11、下腔V12、肝门V右后下支183第13断层，经肠系膜上A1、横结肠2、肠系膜上A3、肠系膜上A、V4、胰头5、胆总管6、十二指肠降部7、右肾8、肝右叶9、胆囊底184第14断层，经十二指肠空肠曲1、肠系膜上A、V2、胰头3、胆总管4、胰钩突5、十二指肠空肠曲6、左肾V7、腹主A8、下腔V9、肝右叶185第15断层，经十二指肠大乳头1、横结肠2、肠系膜上A、V3、胰钩突4、十二指肠升部5、左肾A、V6、左肾V7、十二指肠大乳头8、胰头9、升结肠186第16断层，经左、右肾V1、胰头2、胰钩突3、空肠4、左肾5、左肾V6、十二指肠水平部7、腹主A8、右肾A9、十二指肠降部10、右肾V11、升结肠12、肝右叶272第22断层，经肛管下方1、阴茎2、睾丸3、股薄肌4、尿道球5、长收肌6、缝匠肌273第1断层1、腰大肌2、右髂总V3、右髂总A4、左髂总V5、左髂总A6、L5椎体7、髂骨8、竖脊肌274第2断层1、右髂总V2、右髂总A3、左髂总V4、左髂总A5、S1椎体6、髂肌7、臀中肌8、骶后正中嵴275第3断层1、右髂总A、V2、左髂总A、V3、骶管276第4断层1、右髂总A、V2、左髂总A、V3、骶前孔4、臀中肌5、臀大肌277第5断层1、骶髂关节2、S1椎体3、髂骨体4、骶后正中嵴365第11断层1、膀胱2、子宫颈3、肛管4、坐骨直肠窝5、闭孔内肌6、股骨头366第12断层1、膀胱2、子宫颈3、肛管4、闭孔内肌5、坐骨6、大转子367第13断层1、耻骨联合2、尿道3、阴道4、肛管5、坐骨结节6、股骨颈368第14断层1、耻骨联合2、阴道3、肛管4、坐骨结节5、闭孔外肌369第15断层1、耻骨下支2、阴道3、闭孔外肌4、大转子380第1断层，经C3/4椎间盘1、口咽部2、左颈总A分叉处3、面V4、左颈内V5、颈长肌6、C3/4椎间盘7、脊髓8、椎A9、脊N节10、硬脊膜11、头半棘肌12、头夹肌和颈夹肌13、斜方肌14、颈半棘肌15、最长肌16、肩胛提肌17、胸锁乳突肌18、右颈内V19、前、中斜角肌20、头长肌21、颈交感干22、迷走N381第2断层，经C4椎体1、会厌2、甲状软骨上角3、颈深淋巴结4、左颈总A5、头长肌6、椎A、V7、C4椎体8、脊髓9、硬脊膜10、最长肌11、肩胛提肌12、头夹肌和颈夹肌13、颈半棘肌14、C4棘突15、椎弓板16、头半棘肌17、斜方肌18、胸锁乳突肌19、右颈内V20、前、中斜角肌21、后结节22、椎内V丛23、颈长肌24、前结节382第3断层，经T8椎体1、肋头关节2、关节突关节3、竖脊肌4、斜方肌5、椎弓板6、黄韧带7、第8肋8、椎内V丛9、硬脊膜10、T8椎体11、右肺下叶12、右心房13、左心房14、左心室15、奇V16、食管17、胸主A18、左肺下叶383第4断层，经L3椎体上份1、下腔V2、腹主A3、L3椎体4、透明软骨终板5、腰大肌6、第2腰N7、马尾8、L3上关节突9、关节突关节10、L2棘突11、竖脊肌12、腰方肌13、L2下关节突14、椎内V丛15、黄韧带16、十二指肠384第5断层，经L3/4椎间盘1、L3/4椎间盘2、硬脊膜3、第3腰N4、黄韧带5、马尾6、L3棘突7、L3下关节突8、椎内V丛385第6断层，经L4椎体1、L4椎体2、椎内V丛3、硬脊膜4、马尾5、腰丛6、第4腰N7、L4横突8、L4上关节突9、黄韧带10、棘间韧带11、竖脊肌12、腰方肌13、腰大肌386第7断层，经L4/5椎间盘1、右髂总V2、右髂总A3、左髂总V4、左髂总A5、乙状结肠A6、L4/5椎间盘7、腰丛8、关节突关节9、髂嵴10、竖脊肌。

图解心脏内部结构，360度无死角
这些图片将让你从内到外、从上到下、360度无死角地看清你的心脏！
Hi!我是心脏，每个人身上最忠诚、最敬业的器官。

脚走累了要休息，手写累了要搁笔，脑子累了要睡觉，唯独我，打从娘胎里形成的那天起，就跳动不止，与你生死与共。

我偷懒罢工半分钟，人就会昏迷，停止呼吸；我停跳4～6分钟，就会导致脑死亡。

1、心房、心室和室间隔
2、左房左室（由后室侧壁切开）
3、左房左室（横切面）
4、右房右室（右侧面）
5、右房右室（前面）
6、从心包里拉出的心脏（左侧面）
7、移走心脏后的心包（前面）
8、舒张时的瓣膜
9、收缩时的瓣膜
10、动脉瓣
11、三尖瓣
12、二尖瓣
13、心脏传导系统（右侧）
14、心脏传导系统（左侧）。

【珍藏】这组心脏解剖图，太赞了！●公众号后台回复“礼物”送您一份每人一生都值得珍藏的神秘礼物听说图片配医学视频更配哦，这样还怕拿不下心脏解剖么？解剖結構•1 - 1•1. 基底前 - 1. Basal anterior•10 - 10•10. 中下 - 10. Mid inferior•10a - 10a•11 - 11•11. 中下外側 - 11. Mid inferolateral•12 - 12•12. 中前外側 - 12. Mid anterolateral•12a - 12a•12b - 12b•13 - 13•13. 心尖前 - 13. Apical anterior•14 - 14•14. 心尖室間隔 - 14. Apical septal•14a - 14a•14b - 14b•15 - 15•15. 心尖下 - 15. Apical inferior•16. 心尖側 - 16. Apical lateral•16a - 16a•16b - 16b•16c - 16c•17. 心尖 - 17. Apex•18 - 16•2 - 2•2. 基底前間壁 - 2. Basal anteroseptal•3 - 3•3. 基底下間壁 - 3. Basal inferoseptal•4 - 4•4. 基底下 - 4. Basal inferior•5 - 5•5. 基底下外側 - 5. Basal inferolateral•6 - 6•6. 基底前外側 - 6. Basal anterolateral•7 - 7•7. 中前 - 7. Mid anterior•8 - 8•8. 中前間隔 - 8. Mid anteroseptal•9 - 9•9. 中下間隔 - 9. Mid inferoseptal•9a - 9a•Anulus fibrosus dexter - Anulus fibrosus dexter•Anulus fibrosus dexter/sinister - Anulus fibrosus dexter/sinister•Anulus fibrosus sinister - Anulus fibrosus sinister•Bifurcatio trunci pulmonalis - Bifurcatio trunci pulmonalis •Chordae tendineae falsae; Chordae tendineae spuriae - Chordae tendineae falsae; Chordae tendineae spuriae •Commissurae valvularum semilunarium - Commissurae valvularum semilunarium•Cor - Cor•Crista supravalvularis - Crista supravalvularis•Cuspides commissurales - Cuspides commissurales•Cuspis anterior - Cuspis anterior•Cuspis posterior - Cuspis posterior•Cuspis septalis - Cuspis septalis•Endocardium - Endocardium•Foramina venarum minimarum - Foramina venarum minimarum•Intestinum tenue - Intestinum tenue•Lamina parietalis - Lamina parietalis•Lamina visceralis; Epicardium - Lamina visceralis; Epicardium•Ligamentum arteriosum [Ductus arteriosus] - Ligamentum arteriosum [Ductus arteriosus]•Ligamentum venae cavae sinistrae - Ligamentum venae cavae sinistrae•Limbus fossae ovalis - Limbus fossae ovalis•Lunulae valvularum semilunarium - Lunulae valvularum semilunarium•Membrana bronchopericardiaca - Membrana bronchopericardiaca•Musculi papillares - Musculi papillares•Myocardium - Myocardium•Noduli valvularum semilunarium - Noduli valvularumsemilunarium•Ostia venarum pulmonalium - Ostia venarum pulmonalium •Ostium trunci pulmonalis - Ostium trunci pulmonalis•Pericardium fibrosum - Pericardium fibrosum•Plica venae cavae sinistrae - Plica venae cavae sinistrae•Pulmones - Pulmones•Rami atrioventriculares - Rami atrioventriculares•Rami interventriculares septales - Rami interventriculares septales•Ramus atrialis anastomoticus - Ramus atrialis anastomoticus•Ramus atrialis intermedius - Ramus atrialis intermedius•Ramus coni arteriosi - Ramus coni arteriosi•Ramus nodi sinuatrialis - Ramus nodi sinuatrialis•Ramus nodi sinuatrialis arteria coronariae sinistrae - Ramus nodi sinuatrialis arteria coronariae sinistrae•Septum interventriculare - Septum interventriculare•Septum interventriculare - Septum interventriculare : 室间隔肌肉部 - Pars muscularis•Septum interventriculare - Septum interventriculare : 室间隔膜部 - Pars membranacea•Septum interventriculare - Septum interventriculare/房间隔- Septum interatriale•Sinus trunci pulmonalis - Sinus trunci pulmonalis•Sinus venarum cavarum - Sinus venarum cavarum•Systema cardiovasculare - Systema cardiovasculare•Systema conducente cordis - Systema conducente cordis •Tendo infundibuli - Tendo infundibuli•Trigonum nodi sinuatrialis - Trigonum nodi sinuatrialis•Tuberculum intervenosum - Tuberculum intervenosum•Valva - Valva•Valvula foraminis ovalis - Valvula foraminis ovalis•Vena cardiaca parva; Vena cordis parva - Vena cardiaca parva; Vena cordis parva•Vena interventricularis anterior - Vena interventricularis anterior•Venae atriales dextrae - Venae atriales dextrae•Venae atriales sinistrae - Venae atriales sinistrae•Venae cordis - Venae cordis•Venae pulmonales - Venae pulmonales•Venae ventriculares dextrae - Venae ventriculares dextrae •Venae ventriculares sinistrae - Venae ventriculares sinistrae •Venae ventriculi dextri anterior(es); Venae cardiacae anteriores; Venae cordis anteriores - Venae ventriculi dextri anterior(es); Venae cardiacae anteriores; Venae cordis anteriores •Ventriculus cordis dexter/sinister - Ventriculus cordis dexter/sinister•三尖瓣 - Valva atrioventricularis dextra; Valva tricuspidalis •上腔静脉 - Vena cava superior•上腔静脉口 - Ostium venae cavae superioris•下腔静脉 - Vena cava inferior•下腔静脉口 - Ostium venae cavae inferioris•下腔静脉瓣 - Valvula venae cavae inferioris•中央左心室腔 - Mid-cavity•主动脉 - Aorta•主动脉前庭 - Vestibulum aortae•主动脉口 - Ostium aortae•主动脉球 - Bulbus aortae•主动脉瓣 - Valva aortae•主动脉窦 - Sinus aortae•二尖瓣 - Valva atrioventricularis sinistra; Valva mitralis•其他结构 - Other structures•冠状动脉 - Coronary arteries•冠状动脉沟 - Sulcus coronarius•冠状窦 - Sinus coronarius•冠状窦口 - Ostium sinus coronarii•冠状窦瓣 - Valvula sinus coronarii•冠狀動脈編號命名法(Numbered coronary nomenclature) - Numbered coronary nomenclature•前乳头肌 - Musculus papillaris anterior•前半月尖 - Valvula semilunaris anterior•前室间支（左前降支） - Ramus interventricularis anterior•前室间沟 - Sulcus interventricularis anterior•前尖 - Cuspis anterior•前面 - Anterior view•前面; 胸肋面 - Facies sternocostalis; Facies anterior•动脉圆锥;漏斗 - Conus arteriosus•升主动脉 - Pars ascendens aortae; Aorta ascendens•卵圆窝 - Fossa ovalis•右上肺静脉 - Vena pulmonalis dextra superior•右下肺静脉 - Vena pulmonalis dextra inferior•右冠状动脉 - Arteria coronaria dextra•右半月尖 - Valvula semilunaris dextra•右半月尖（冠状）- Valvula semilunaris dextra ; Valvula coronaria dextra•右后侧支 - Ramus posterolateralis dexter•右心室 - Ventriculus dexter•右心房 - Atrium dextrum•右心耳 - Auricula dextra•右房室口 - Ostium atrioventriculare dextrum•右束 - Crus dextrum•右纤维三角 - Trigonum fibrosum dextrum•右缘 - Margo dexter•右缘支 - Ramus marginalis dexter•右缘静脉 - Vena marginalis dextra•右肺动脉 - Arteria pulmonalis dextra•后乳头肌 - Musculus papillaris posterior•后半月尖（非冠状） - Valvula semilunaris posterior ; Valvula non coronaria•后室间支 - Ramus interventricularis posterior•后室间沟 - Sulcus interventricularis posterior•后尖 - Cuspis posterior•后左室支 - Ramus posterior ventriculi sinistri•基底 - Basal•外侧 - Lateralis•外侧支（左前降支对角） - Ramus lateralis•外部功能 - Morphologia externa•头臂静脉 - Vena brachiocephalica•奇静脉 - Vena azygos•室上嵴 - Crista supraventricularis•室间隔支（左前降支） - Rami interventriculares septales•小孔 - Foramen ovale cordis - 小孔 - Foramen ovale cordis •左上肺静脉 - Vena pulmonalis sinistra superior•左下肺静脉 - Vena pulmonalis sinistra inferior•左冠状动脉 - Arteria coronaria sinistra•左半月尖 - Valvula semilunaris sinistra•左半月尖（冠状）- Valvula semilunaris sinistra; Valvula coronaria sinistra•左室后静脉 - Vena ventriculi sinistri posterior•左心室 - Ventriculus sinister•左心房 - Atrium sinistrum•左心耳 - Auricula sinistra•左房室口 - Ostium atrioventriculare sinistrum•左房斜静脉 - Vena obliqua atrii sinistri•左束 - Crus sinistrum•左纤维三角 - Trigonum fibrosum sinistrum•左缘动脉 - Ramus marginalis sinister•左缘静脉 - Vena marginalis sinistra•左肺动脉 - Arteria pulmonalis sinistra•左肺动脉面 - Facies pulmonalis dextra•左肺动脉面 - Facies pulmonalis sinistra•心内膜下支 - Rami subendocardiales•心包 - Pericardium•心包斜窦 - Sinus obliquus pericardii•心包横窦 - Sinus transversus pericardii•心包腔 - Cavitas pericardiaca•心大静脉 - Vena cardiaca magna; Vena cordis magna•心尖 - Apical•心尖切迹 - Incisura apicis cordis•心底 - Basis cordis•心房支 - Rami atriales•心界沟 - Sulcus terminalis cordis•心肉柱 - Trabeculae carneae•心脏中静脉;后室间静脉- Vena cardiaca media; Vena interventricularis posterior•心脏小静脉- Venae cardiacae minimae; Venae cordis minimae•心臟平面 - Cardiac planes•心顶 - Apex cordis•房室传导束 - Fasciculus atrioventricularis•房室支 - Rami atrioventriculares•房室结 - Nodus atrioventricularis•房室结支 - Ramus nodi atrioventricularis•房室隔 - Septum atrioventriculare•房间隔 - Septum interatriale•插画 : A. Micheau - MD - 插畫 - Illustrations: A. Micheau - MD•插畫 - Illustrations•摄影 - Photos•旋支 - Ramus circumflexus•梳状肌 - Musculi pectinati•標準心肌區域影像切割- Standardized myocardial segmentation•水平長軸 - Horizontal long axis•浆膜心包 - Pericardium serosum•界嵴 - Crista terminalis•短轴 - Short axis•窦房结 - Nodus sinuatrialis•肝 - Hepar•肝门静脉 - Vena portae hepatis•肠系膜上动脉 - Arteria mesenterica superior•肺动脉 - Pulmonary arteries•肺动脉干 - Truncus pulmonalis•肺动脉瓣 - Valva trunci pulmonalis•腔 - Cardiac cavities•腔 - Cavities•腱索 - Chordae tendineae•腹主动脉 - Aorta abdominalis•膈肌面;下面 - Facies diaphragmatica; Facies inferior•解剖结构 - Anatomical parts•长轴 - Vertical long axis•降主动脉 - Pars descendens aortae; Aorta descendens•隔乳头肌 - Musculus papillaris septalis•隔缘肉柱;节制索 - Trabecula septomarginalis•静脉 - Venae•颈内动脉 - Arteria carotis interna•颈内静脉 - Vena jugularis interna版权声明：凡本平台转载的所有的文章、图片、音频、视频文件等资料均来自网络，版权归原作者所有。

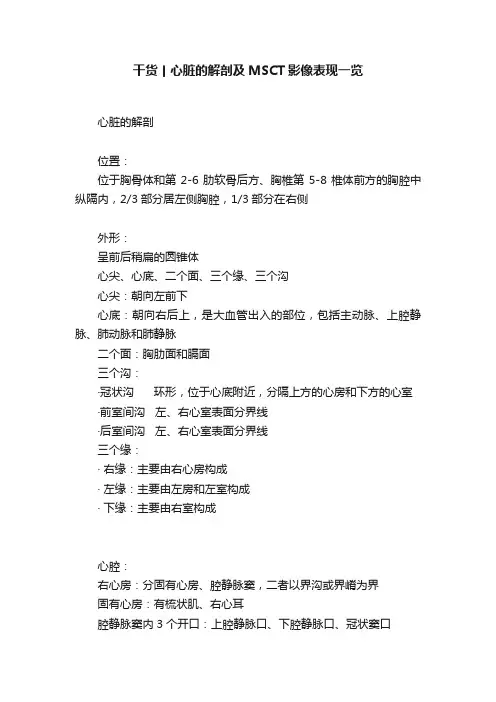

干货丨心脏的解剖及MSCT影像表现一览心脏的解剖位置：位于胸骨体和第2-6肋软骨后方、胸椎第5-8椎体前方的胸腔中纵隔内，2/3部分居左侧胸腔，1/3部分在右侧外形：呈前后稍扁的圆锥体心尖、心底、二个面、三个缘、三个沟心尖：朝向左前下心底：朝向右后上，是大血管出入的部位，包括主动脉、上腔静脉、肺动脉和肺静脉二个面：胸肋面和膈面三个沟：·冠状沟环形，位于心底附近，分隔上方的心房和下方的心室·前室间沟左、右心室表面分界线·后室间沟左、右心室表面分界线三个缘：· 右缘：主要由右心房构成· 左缘：主要由左房和左室构成· 下缘：主要由右室构成心腔：右心房：分固有心房、腔静脉窦，二者以界沟或界嵴为界固有心房：有梳状肌、右心耳腔静脉窦内3个开口：上腔静脉口、下腔静脉口、冠状窦口右心室：以室上嵴为界分流入道和流出道流入道(窦部)：有右房室口、三尖瓣、乳头肌、腱索、隔缘肉柱流出道(漏斗部、肺动脉圆锥)：有肺动脉口、肺动脉瓣左心房：有肺静脉的4个开口左心室：分流入道和流出道流入道(窦部)：有左房室口、二尖瓣、乳头肌、腱索流出道(主动脉前庭)：有主动脉口、主动脉瓣心脏内血液单向性流动的机制：瓣膜复合体、动脉瓣心肌的血液循环(冠状循环)主动脉（左、右冠状窦）左、右冠状动脉心肌毛细血管静脉右心房或右心室冠状动脉静脉：心脏的静脉通过三条途径回流：1、冠状窦：位于心膈面冠状沟内，开口于右心房，是心脏绝大多数静脉回流通路心大静脉：注入冠状窦左端心中静脉：注入冠状窦右端心小静脉：注入冠状窦右端2、心前静脉：开口于右心房3、心最小静脉（Thebesian静脉）：开口于各心腔，主要是右心房冠状动脉解剖冠状动脉:起自升主动脉，主动脉瓣环上约7mm处开口呈圆形、卵圆形或狭小裂缝左冠状动脉开口直径约5~7mm右冠状动脉开口直径约1.5~3mm左冠状动脉前降支和回旋支可分别开口于主动脉右冠状动脉开口可能阙如，开口于左冠窦内冠状动脉循环的特点：血流具有时相性：左心室明显，右心室不明显冠脉血流量大：占心输出量的5%-10%冠状循环的血流急、行程短冠脉循环血压较高冠脉循环的动脉-静脉氧差较大代谢调节作用大于神经调节吻合支少而细左冠状动脉（LMA）起自主动脉的左冠状动脉窦（Valsalva窦）主干短，长约5~20mm走行于主肺动脉后方和左心耳之间主干到达主肺动脉左侧时分成两个主支：前降支：沿室前间沟向下回旋支：沿左房室沟到达左室后壁前降支（LAD）为左冠状动脉的直接延续沿前室间沟下行至心尖部多数经心尖切迹绕至膈面达后室间沟下1/31、对沿途发出主要分支角支：分布于左心室游离壁的前外侧2、左圆锥支：分布于肺动脉圆锥和右心室前壁3、左室前支4、前间隔支：分布于室间隔的前2/3回旋支（LCX）起自左冠状动脉主干沿左心耳内侧，后沿左房室沟向左，绕至心脏后面的左室膈面约10％的回旋支到达后室间沟形成后降支，称为“左优势型”冠状动脉分布回旋支的主要分支：1．左心房支2．左心室前支：分布于左心室前壁的心底部分3．钝缘支（OM）：可有数支，分布于左心室侧缘4．左心室后支：分布于左心室后壁近侧缘5.房间隔前支右冠状动脉（RCA）起自主动脉右冠状动脉窦（Valsalva窦）走行于右房室沟内其前半段位于右心室前方，其后段绕至心脏右后方达后室间沟，在心脏十字交叉处成90°转向下，形成后降支并发出室间隔后动脉右冠状动脉主要分支：1．窦房结支2．右圆锥支3．右心房支4．右心室前支5．锐缘支（AM）6．右心室后支7．左心室后支（后侧支 PL）8．房室结支9．后室间隔支（后降支 PDA）冠状动脉正常解剖冠状动脉分段美国心脏病协会（AHA）冠脉树状模型：RCALCAMSCT心脏图像重建模式容积再现（VR）最大密度投影（MIP）曲面重组(CPR) 多平面重组(MPR)VR (volume render)MIPCPR谢谢观看，不足之处，欢迎批评指正！。

心脏冠状动脉CT解剖中文详细标注(图文)分享首次分享者：蓝色风铃已被分享868次评论(0)复制链接分享举报LA -Left Atrium左心房RA -Right Atrium右心房LV -Left Ventricle左心室RV -Right Ventricle右心室MitralValve二尖瓣A.Aorta-Ascending Aorta升主动脉D. Aorta-Descending Aorta降主动脉SVC –Superior Vena Cava上腔静脉IVC –Inferior Vena Cava下腔静脉PA -Pulmonary Artery肺动脉PV-Pulmonary Vein肺静脉LMA -Left Main Artery冠状动脉左主干LAD -Left Anterior Descending Artery左前降支LCX -Left Circumflex Artery左回旋支LMB -Left Obtuse Marginal Branch 左边缘支（钝缘支）RCA -Right Coronary Artery 右冠状动脉PDA -Posterior Descending Artery后降支ConusBranch右动脉圆锥支LAA –Left AtrialAppendage左心耳RAA –Right AtrialAppendage右心耳CS -Coronary Sinus冠状窦MCV –Middle Cardiac Vein 心中静脉GCV–Great Cardiac Vein心大静脉PIVV –Posterior IntraventricularVein后室间静脉（心中静脉）PLVV –Posterior Left Ventricular Vein 左室后静脉PLV –Posterior Lateral Vein左室后侧静脉（边缘静脉)。

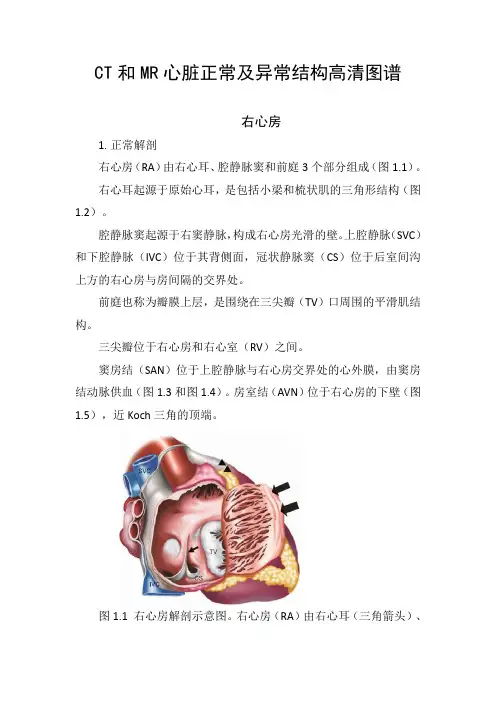

CT和MR心脏正常及异常结构高清图谱右心房1.正常解剖右心房（RA）由右心耳、腔静脉窦和前庭3个部分组成（图1.1）。

右心耳起源于原始心耳，是包括小梁和梳状肌的三角形结构（图1.2）。

腔静脉窦起源于右窦静脉，构成右心房光滑的壁。

上腔静脉（SVC）和下腔静脉（IVC）位于其背侧面，冠状静脉窦（CS）位于后室间沟上方的右心房与房间隔的交界处。

前庭也称为瓣膜上层，是围绕在三尖瓣（TV）口周围的平滑肌结构。

三尖瓣位于右心房和右心室（RV）之间。

窦房结（SAN）位于上腔静脉与右心房交界处的心外膜，由窦房结动脉供血（图1.3和图1.4）。

房室结（AVN）位于右心房的下壁（图1.5），近Koch三角的顶端。

图1.1 右心房解剖示意图。

右心房（RA）由右心耳（三角箭头）、腔静脉窦以及前庭构成。

腔静脉窦是右心房光滑的壁，并接受上腔静脉（SVC）、下腔静脉（IVC）和冠状静脉窦（CS）的血液。

前庭是围绕三尖瓣（TV）口的平滑肌环。

注意界嵴（粗箭头）和下腔静脉瓣（细箭头）。

图1.2 右心耳梳状肌（箭头）。

图1.3 右心房传导系统示意图：窦房结（SAN）通过前束、中间束和后束与房室结（AVN）相连。

图1.4 右冠状动脉的窦房结支（箭头）提示窦房结的位置。

图1.5 右冠状动脉的窦房结支（箭头）提示窦房结的位置（右心房底部）。

2、解剖缺陷及正常变异（1）界嵴界嵴是右心耳与腔静脉窦之间纵行的肌肉桥，是原始心耳和腔静脉窦之间的融合线。

由上腔静脉延伸到下腔静脉（图1.1）。

•界嵴在常规对比增强胸部CT和超声心动图上易于显示，但有时会被误认为是肿瘤或血栓。

心脏CT容易确认出其位置以及延伸的肌性纤维组织凸起的结构，以此与肿瘤或血栓鉴别（图1.6）。

图 1.6 右心房界嵴。

可见右心耳与腔静脉窦之间纵行的肌肉桥（箭头），从上腔静脉延伸到下腔静脉。

（2）冠状窦瓣•冠状窦瓣，也称冠状静脉窦瓣膜，是一个位于冠状静脉窦口的右心房内膜的半圆形折叠结构。
