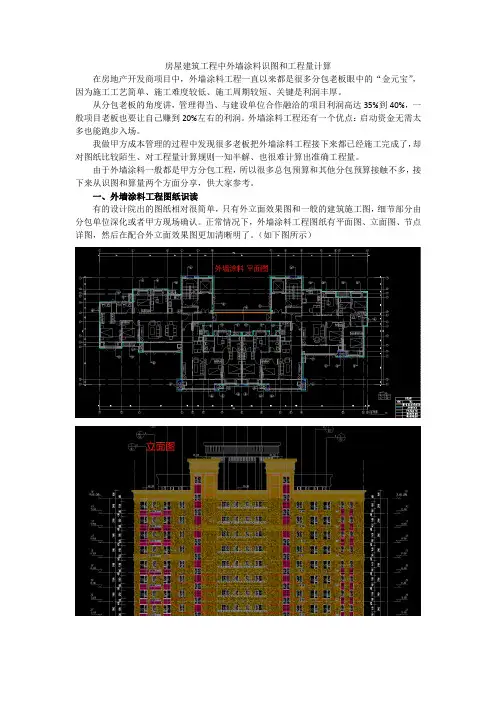

房屋建筑工程中外墙涂料识图和工程量计算在房地产开发商项目中，外墙涂料工程一直以来都是很多分包老板眼中的“金元宝”，因为施工工艺简单、施工难度较低、施工周期较短、关键是利润丰厚。

从分包老板的角度讲，管理得当、与建设单位合作融洽的项目利润高达35%到40%，一般项目老板也要让自己赚到20%左右的利润。

外墙涂料工程还有一个优点：启动资金无需太多也能跑步入场。

我做甲方成本管理的过程中发现很多老板把外墙涂料工程接下来都已经施工完成了，却对图纸比较陌生、对工程量计算规则一知半解、也很难计算出准确工程量。

由于外墙涂料一般都是甲方分包工程，所以很多总包预算和其他分包预算接触不多，接下来从识图和算量两个方面分享，供大家参考。

一、外墙涂料工程图纸识读有的设计院出的图纸相对很简单，只有外立面效果图和一般的建筑施工图，细节部分由分包单位深化或者甲方现场确认。

正常情况下，外墙涂料工程图纸有平面图、立面图、节点详图，然后在配合外立面效果图更加清晰明了。

（如下图所示）我个人的识图习惯分两步走：第一步：看立面图，了解各楼栋外立面整体效果，配合图例看每栋楼由那几种涂料组成。

例如图纸中的外墙涂料有多彩仿石涂料、米黄色真石漆、深咖色和米白色弹性涂料，通过立面图能也能读出外墙分缝情况。

（如下图所示）第二步：看平面图和节点详图，从平面图中知道各楼层涂料分布情况，了解细部做法和施工范围。

例如图纸呈现的空调位内部做法是弹性涂料，外墙立面是真石漆。

（如图所示）二、外墙涂料工程量计算工程造价的基本工作就是识图和算量，在看懂图纸的同时还要熟悉计算规则（通常指清单计算规则），并根据计算规则正确算出工程量。

对外墙涂料工程而言，《房屋建筑与装饰工程计量规范》中是这样约定的：按设计图示尺寸以面积计算。

如果外立面有装饰不同颜色或者不同材料的线条，一般按图纸尺寸按m 计算工程量。

具体的计算规格在合同签订的时候如果双方约定了计算规则，就得遵守合同约定计算规则。

土建工程量计算规则汇总1.图纸测量法：根据施工图纸中的尺寸，通过测量和计算，确定各种构件的尺寸和数量。

这是最常用的工程量计算方法之一、在进行计算时，应仔细阅读和理解图纸，注意不同构件之间的连接和重叠关系。

2.单位工程量法：通过对施工过程中各项工作的单位工程量进行计算，来确定工程的总量。

例如，对于砌筑工程，可以按照每平方米的砌筑面积来计算砖块的数量和砂浆用量。

对于混凝土工程，可以按照每立方米的混凝土量来计算水泥、骨料和石膏的用量。

3.经验法：根据以往类似工程项目的经验数据，进行估算和推算。

这种方法通常用于初步设计和预算编制阶段，以帮助确定施工方案和可行性分析。

虽然经验法不够准确，但可以为工程项目提供快速参考。

4.三视图法：通过对工程构件的三视图（平面图、立面图和剖面图）进行测量和计算，确定构件的尺寸和体积。

这种方法适用于体积较大或复杂的构件，如钢筋混凝土结构的柱子和梁等。

5.区域法：将工程项目按照功能和空间划分为不同的区域，然后对每个区域进行独立计算。

这种方法适用于大型综合性工程项目，可以提高计算的准确性和可行性。

6.序列法：按照工程施工的顺序和步骤，对每个施工阶段的工程量进行计算。

这种方法适用于施工时间较长或需要分批施工的工程项目，可以帮助掌握工程进度和资源需求。

7.数量清单法：根据具体施工方案和设备材料清单，逐项列出施工中所需的设备、材料和人工工时等数量。

这种方法对工程项目的材料和设备管理非常重要，可以避免材料和设备的浪费和损失。

总之，土建工程量计算是工程项目的重要环节，需要综合运用多种方法和规则。

在进行工程量计算时，应严格遵守相关规范和标准，并结合实际情况进行合理调整和估算，以确保工程质量和施工进度的顺利进行。

土建工程量计算高效技巧与方法在计算土建工程量的时候，有些朋友经常会出现漏项、重复计算，造成计算不准确、计算速度慢，工作效率特别低。

今天就和大家分享土建工程量计算技巧。

01掌握良好的识图能力良好的识图能力能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。

在看图的时候，我们要重点要这些内容：（1）修正图纸：首先按图纸会审纪录的内容和设计变更通知单的内容修改、订正全套施工图。

施工图的修正走在前头，可避免事后改变图纸，而改变已计算工程量计算数据等大量的重复劳动。

（2）粗略看图：这种看图方法亦可称“浏览”整套施工图，要达到以下目的：①了解工程的基本概况；②一般了解工程的材料和做法；③了解图中有没有钢筋表、混凝土构件表、门窗表；④了解施工图表示方法。

（3）重点看图：所看图纸的范围，主要是建筑“三大图”和“设计说明”：①房屋室内外高差，以便在计算基础和室内挖、填方工程量时利用这个数据；②建筑物层高，墙体、楼地面面层、门窗等相应工程内容是否因楼层或段落不同而有所变化。

02 计算前的统计工作很重要1、土建工程量的计算依据和准备在计算工程量之前，看到图纸先不要急于计算，首先将施工图分类，把建筑图和结构图分成两部分，认真详细地读懂读透施工图纸，认为有必要的东西应先用笔记下来。

2、门窗洞口先统计出来把门窗洞的材质、规格、所在的位置统计清楚，经可用表格的形式把每樘的面积和所在部位的面积都先计算出来，这样就为以后的工作打下了良好的基础。

可以说，门窗部分的工程量也已经出来了，在计算砌体和粉刷时，如需要扣门窗洞口，就可以在门窗表中查到，就不会再分别查找了，减少了麻烦，从而提高计算速度。

3、统计工程项目中的混凝土构件各种梁、板、柱的数量，规格，砼标号，所在层数，是否埋入墙体等，这样做的目的一是减少翻阅图纸的次数，二是便于以后的查找和核对，如果是埋入墙体的砼构件，还应把埋入位置标注清楚，在计算墙体时就可以直接扣除。

工程量主要计算公式在工程领域中，工程量的计算是非常重要的一项工作。

工程量计算是指根据工程设计图纸和相关技术规范，计算出工程项目所需的各种材料、人工和机械设备的数量，以及工程项目的总造价。

通过工程量计算，可以有效地控制工程项目的成本，保证工程质量，提高工程施工效率。

在工程量计算中，有一些主要的计算公式是必不可少的，下面将介绍一些工程量主要计算公式。

1. 面积计算公式。

在建筑工程中，面积是一个非常重要的参数，需要经常进行计算。

常见的面积计算公式包括：矩形面积计算公式，面积 = 长×宽。

三角形面积计算公式，面积 = 底×高 / 2。

圆形面积计算公式，面积 = π×半径²。

这些面积计算公式可以帮助工程师快速准确地计算出建筑物的各个部分的面积，为后续的工程量计算提供基础数据。

2. 体积计算公式。

在土木工程和水利工程中，经常需要计算各种结构和设施的体积。

常见的体积计算公式包括：长方体体积计算公式，体积 = 长×宽×高。

圆柱体体积计算公式，体积 = π×半径²×高。

锥体体积计算公式，体积 = π×半径²×高 / 3。

这些体积计算公式可以帮助工程师准确地计算出各种结构和设施的体积，为工程量计算提供重要数据。

3. 材料用量计算公式。

在工程施工中，各种材料的用量是一个非常重要的参数，需要经常进行计算。

常见的材料用量计算公式包括：混凝土用量计算公式，用量 = 面积×厚度×比例系数。

砖块用量计算公式，用量 = 墙体长度×墙体高度×砖块数量系数。

钢筋用量计算公式，用量 = 钢筋截面积×长度。

这些材料用量计算公式可以帮助工程师快速准确地计算出各种材料的用量，为工程施工提供重要数据。

4. 人工工时计算公式。

在工程施工中，人工工时是一个非常重要的参数，需要经常进行计算。

《图解建筑工程工程量清单计算手册》展开全文“《图解建筑工程工程量清单计算手册》” 的更多相关文章设备安装工程量计算手册（上册）wuzhanpu111...设备安装工程量计算手册（上册）工程项目工程量清单计价实用手册wuzhanpu111...工程项目工程量清单计价实用手册。

建设工程工程量清单计价规范实施手册wuzhanpu111...建设工程工程量清单计价规范实施手册。

例解市政工程工程量清单计价参谋人生本书囊括了市政工程工程量清单计量的全部内容,包括:土石方工程工程量清单计量、道路工程工程量清单计量、桥涵工程工程量清单计量、隧道工程工程量清单计量、市政管网工程工程量清单计量、地铁工程工程量清单计量以及钢筋与拆除工程工程量清单计量。

装饰工程工程量清单计价循天园本书系统地讲述装饰工程工程量清单计价规范组成内容及计价规定，江苏省装饰工程计价表的具体应用、装饰工程清单费用组成和装饰工程计价的编制方法和编制程序。

市政工程工程量清单计价应用手册wuzhanpu111...市政工程工程量清单计价应用手册。

机械设备安装工程工程量清单计价应用手册wuzhanpu111...机械设备安装工程工程量清单计价应用手册。

建筑工程预算速学快算简明手册（第2版）循天园依据定额及工程量清单计价修订:本书内容包括建筑工程识图、土建工程预算与工程量清单计价、设备安装工程识图与预算、工程预算资料四大部分。

建筑工程工程量清单计价应用手册-上册wuzhanpu111...建筑工程工程量清单计价应用手册-上册。

建筑工程概预算定额与工程量清单计价实例应用...wuzhanpu111...建筑工程概预算定额与工程量清单计价实例应用手册。

建筑工程工程量清单编制实例_造价例题(转载)...工程造价资料...建筑工程工程量清单编制实例（转载）装饰工程工程量计算规则循天园装饰工程工程量计算规则。

建筑工程主要工程量计算规则及公式公司总裁建筑工程主要工程量计算规则及公式。

fl］点编、 ?/ % 1血锲+0^0Zi=3%o4^ 65地伺菲窟/、设讣标髙】r0 392 +0 023 小 94 -0 556 理如建筑工程技术土方量（方格网）计算、方格网识图：方格网图由设计单位（一般在1: 500的地形图上）将场地划分为边长a=10〜40m 的若干方格,与测 量的纵横坐标相对应，在各方格角点规定的位置上标注角点的自然地面标高 （H ）和设计标高（Hn ）,如图 1-3所示.图1-3 方格网法计算土方工程量图场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量； ③ 争取在场区内挖填平衡，降低运输费; ④ 有一定泄水坡度，满足排水要求.43 6343 67*17^043 73 4-1 34 43 81-27000*11700+ U6ODL0-0 4043 65 +0.97+Q 71+ 044 151342.58 4^5543 67歸73⑤场地设计标高一般在设计文件上规定，如无规定：A. 小型场地——挖填平衡法；B. 大型场地一一最佳平面设计法（用最小二乘法，使挖填平衡且总土方量最小）。

1、初步标高（按挖填平衡），也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=（刀 H1+2E H2+3E H3+迟 H4）/4MH1———个方格所仅有角点的标高；H2 H3 H4——分别为两个、三个、四个方格共用角点的标高 .M——方格个数.2. 地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整 .按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为：Hn = H0 ± Li②双向排水时，各方格角点设计标高为：Hn = H0 土 Lx ix ± L yi y3. 计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度•各方格角点的施工高度按下式计算：h n = H n-H式中hn——角点施工高度即填挖高度（以“ +”为填，“-”为挖），mn------方格的角点编号（自然数列1，2, 3，…，n）.Hn --- 角点设计高程，H——角点原地面高程.4. 计算“零点”位置，确定零线方格边线一端施工高程为“ +” ,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”（如图1-4所示）.图1-4 零点位置零点位置按下式计算:工=式中 x1、x2——角点至零点的距离，m；hl、h2 ――相邻两角点的施工高度（均用绝对值）,m ； a —方格网的边长，m.5. 计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量表1-3常用方格网点计算公式6. 边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

各种涵洞工程图识图算量下面是给大家带来关于涵洞工程图的相关内容，以供参考。

涵洞是常见的道路工程泄水构筑物。

涵洞结构复杂多变，识读工程图让人摸不着头脑，经常由于尺寸判断失误而造成工程返工。

下面我们就带你深入认识各种涵洞，用3D模型图手把手教你怎么识读涵洞工程图及工程量计算。

下图左为某段道路一正在施工中的盖板涵洞，下图右为石拱涵洞。

涵洞分类(1)按建筑材料分类涵洞按建筑材料分类有钢筋混凝土涵、混凝土涵、砖涵、石涵、木涵、金属涵等。

(2)按构造形式分类涵洞按构造形式分为圆管涵、拱涵、箱涵、盖板涵等，工程上多用此类分法。

(3)按孔数分类涵洞按孔数分有单孔、双孔、多孔等。

(4)按洞顶有无覆盖土分类涵洞可分为明涵和暗涵(洞顶填土大于50cm)等。

涵洞组成涵洞是由洞口、洞身和基础三部分组成的排水构筑物。

如下图所示为钢筋混凝土圆管涵立体分解图，从中可以了解涵洞各部分的名称、位置和构造。

涵洞工程图涵洞从路面下方穿过道路，埋置于路基土层中，尽管涵洞的种类很多，但图示方法基本相同。

涵洞工程图主要由立面图(纵剖面图)、平面图、侧面图和必要的构造详图(如涵身断面图、构件钢筋结构图、翼墙断面图)、工程数量表、附注等组成，各种图形表达涵洞的结构形状及尺寸，工程数量表给出全涵各构件的材料及数量，附注说明一些图中无法表达的内容，如尺寸单位、施工方法和注意事项等。

工程图特点(1)在图示表达时，涵洞工程图以水流方向为纵向(即与路线前进方向垂直布置)，并以纵剖面图代替立面图，剖切平面通过涵洞轴线。

(2)平面图一般不考虑涵洞上方的覆土，或假想土层是透明的。

平面图上有时不画出洞身基础的投影，而在立面图和断面图中表达。

(3)洞口正面布置图在侧面投影图位置作为侧面图，当进、出水洞口形状不一样时，则需分别画出其进、出水洞口布置图。

(4)洞身断面图、钢筋布置图、翼墙断面图等也可能在另一张图中表达。

读图方法先概括了解，后深入细读；先整体、后局部，再综合起来想象整体。

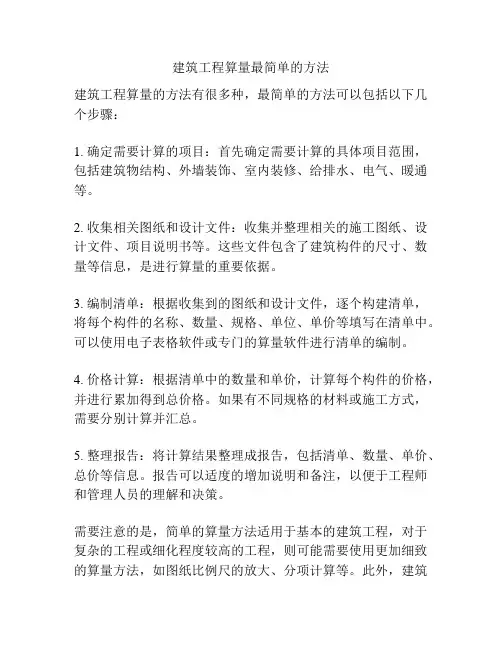

建筑工程算量最简单的方法
