电子元器件基础知识常用电子元件入门知识1．电阻（1）电阻的作用和外形电阻在电路中的主要作用是降压、限流、分流、分压和作偏置元件使用。

电阻在电路中对低频交流电和直流电的阻碍作用是一样的，用字母R来表示。

电阻的外形如下图所示（图3-1）。

（2）电阻的命名电阻的型号由四部分组成，其命名方式如下（图3-2）表示:例如：RH42为：R代表电阻器，H为合成碳膜，4为高电阻，2为序号，意义为高电阻合成碳膜电阻，编号为2。

（3）电阻的识别电阻的常用单位有欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）等。

它们之间的关系是：1兆欧=1000千欧、一千欧=1000欧。

电阻的标识方法有直标法和色环法。

①在生产时直接将电阻阻值的大小印制在电阻器上，如图3-3：②电阻阻值的大小通过色环来表示，一般有4道或5道色环。

4道色环的含义，其中第一道和第二道色环表示2位有效数字，第三道色环表示倍数，第四道色环表示误差等级。

5道色环的含义，其中第一道、第二道、第三道环表示3位有效数字，第四道环表示倍数，第五道环表示误差等级（如图3-4）。

色环一般采用棕、红、橙、黄、绿、蓝、紫、灰、白、黑、金、银色来表示，各颜色的含义如下表：如图3-5所示，如某电阻有4道色环，它表示Ω，误差等级为±10%；如某电阻有5道色环，它表示428KΩ，误差等级为±%。

③贴片电阻（图3-6）的命名贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示。

电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。

无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。

了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。

二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。

其主要参数包括电阻值、功率、精度等。

电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。

（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。

电容器的主要参数有电容值、耐压值、介质材料等。

常见的电容器有电解电容、陶瓷电容、钽电容等。

（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。

其主要参数包括电感量、品质因数、额定电流等。

常见的电感器有空心电感、磁芯电感等。

（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。

常见的二极管有整流二极管、稳压二极管、发光二极管等。

（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。

根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。

（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。

常见的集成电路有运算放大器、微处理器、存储器等。

三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。

色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。

数字标注则直接给出电阻值和精度。

（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。

电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。

（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。

（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。

电子元器件基础知识第一节常用元器件的识别一、电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

1. 参数识别：电阻的单位为欧姆（Ω），2. 倍3. 率单位有：千欧（KΩ），4. 兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标5. 注方法有3种，6. 即直标7. 法、色标8. 法和数标9. 法。

1. 数标2. 法主要用于贴片等小体积的电路，3. 如：472 表示47102Ω（即4.7K）；104则表示100K4. 色环标5. 注法使用最多，6. 现举例如下：四色环电阻五色环电阻（精密电阻）10. 电阻的色标11. 位置和倍12. 率关系如下表所示：13. 颜色有效数字倍14. 率允许偏差（%）15. 银色/ 10-2 1016. 金色/ 10-1 517. 黑色0 100 /18. 棕色1 101 119. 红色2 102 220. 橙色3 103 /21. 黄色4 104 /22. 绿色5 105 0.523. 蓝色6 106 0.224. 紫色7 107 0.125. 灰色8 108 /26. 白色9 109 +5至-2027. 无色/ / 20二、电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

电子元器件基础知识——电阻的分类及参数一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）1、主称，用字母表示，表示产品的名字：如R表示电阻，W表示电位器。

2、材料，用字母表示，表示电阻体用什么材料组成：T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

3、分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型：1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

4、序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等：例如：R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

标称阻值2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：允许误差等级注：0.5%即±0.5%，其他同理3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。

电阻、电容、电感的识别与检测1.能掌握电阻的基础知识，学会电阻识别与检测的方法。

2.能掌握电容的充放电的相关知识，学会电容识别与检测的方法。

3.能掌握电感的相关知识，学会电感识别与检测的方法。

在我们现在的生活中，电子元器件几乎无所不在，家用电器、电脑、手机等各种现代化的智能设备都能看到它们的影子。

电子元器件是元件和器件的总称。

电子元件是指在工厂生产加工时不改变分子成分的成品。

例如电阻器、电容器、电感器等，因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。

电子器件是指在工厂生产加工时改变了分子结构的成品。

例如晶体管、电子管、集成电路等，因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。

一、电阻的基础知识1.电阻的定义电阻器(R)简称“电阻”，它是家用电器以及其它电子设备中应用十分广泛的元件。

电阻器利用它自身消耗电能的特性，在家用电器电路中起降压、分压、限流、向各种电子元件提供必要的工作条件(电压或电流)等几种功能。

2.电阻的命名方法3.电阻的识读色环法是用色环或色点来表示电阻器的标称阻值、允许误差。

色环有四道环(普通电阻)和五道环(精密电阻)两种，如图所示。

图1－1 色环识读方法直标法是指在一些体积较大的电阻器表面，直接用阿拉伯数字和单位符号标注出标称阻值，有的还直接用百分数标出允许偏差。

例如：图1－2 电阻直标法可以读出大小：510Ω ±5%通过电阻的命名方法还可以知道：R－电阻的总称 X－材料为线绕G－表示大功率 6－表示序号4.常见电阻的分类常见的电阻外形如图1-3所示。

炭膜电阻金属膜电阻（RJ）绕线电阻（RX）贴片电阻碳膜电位器光敏电阻热敏电阻图1－3 电阻的分类5.万用表测量电阻第一步选档位把指针打到如图所示的档位（欧姆档Ω）这是测量电阻用的档位。

第二步识刻度电流和电压的读数的起始位置0在左边，而电阻档的起始位置0在右边找到电阻的读数表盘线，读数就是从这里读。

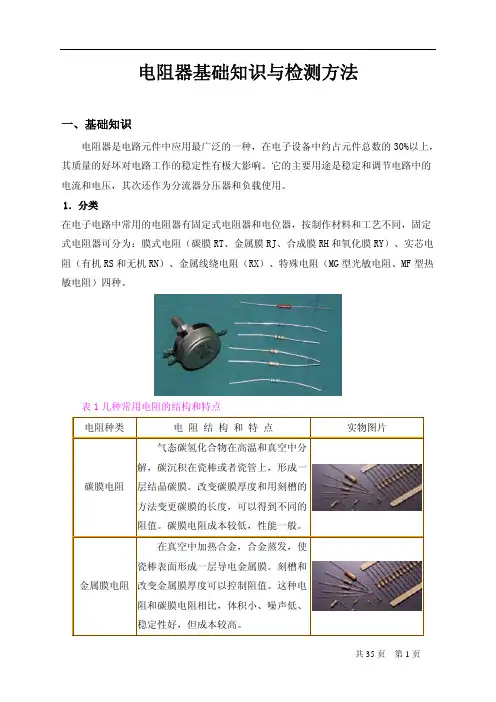

电阻器基础知识与检测方法一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH 和氧化膜RY）、实芯电阻（有机RS 和无机RN）、金属线绕电阻（RX）、特殊电阻（MG 型光敏电阻、MF 型热敏电阻）四种。

表1几种常用电阻的结构和特点电阻种类电 阻 结 构 和 特 点 实物图片碳膜电阻 气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。

改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。

碳膜电阻成本较低，性能一般。

金属膜电阻 在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。

刻槽和改变金属膜厚度可以控制阻值。

这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。

碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。

在电阻上用色环表示它的阻值。

这种电阻成本低，阻值范围宽，但性能差，很小采用。

线绕电阻 用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。

这种电阻分固定和可变两种。

它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。

碳膜电位器 它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。

它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。

碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。

还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。

这种电位器调节方便。

线绕电位器用电阻丝在环状骨架上绕制成。

它的特点是阻值范围小，功率较大。

定正飞的收藏2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。

电子元器件基础知识2第一节、电阻器电阻是指电荷在电场力的作用下流过导体时，所受到的阻力。

它用“R”或者“r”表示。

电阻器是电子、电器设备中常用的一种基本元器件，简称电阻。

一、电阻器的种类：电阻器可分为固定电阻器与可变电阻器两大类。

（1）固定电阻器：根据制作的材料不一致，又可分为碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。

（2）可变电阻器：可分为半可调电阻器与电位器两类。

二、电阻器的作用：电阻器在各类电路中阻碍电流的通过，起到降压、分压、稳固与调节电流的作用，与电容组合还可起滤波的作用。

三、电阻器的符号电阻器在电路中通常有下列表示符号：四、电阻器的特性（1）电阻器与电压、电流的关系。

欧姆定律：R=U/I。

串联电路中总电阻等于各分电阻之与：R总=R1+R2+······并联电路中总电阻的倒数等于各分电阻倒数之与：1/R总=1/R1+1/R2+······五、电阻器的要紧参数（1）电阻器的标称阻值。

1 MΩ=1000 KΩ=1000000Ω符合国家标准的电阻器表面都标有电阻值，称之为标称阻值。

电阻的基本单位为欧姆，用字母“Ω”表示，其它单位还有“KΩ”，“MΩ”等。

（2）电阻器的额定功率。

是指电阻器在规定的气压与温度下，长期在交、直流电路中工作时所同意消耗的最大功率。

（3）电阻器的精度等级。

是指电阻器的实际阻值与标称阻值之间所同意的最大误差。

六、电阻器的示值方法（1）直接标示法。

是指将电阻器的要紧参数与技术性直接印注在电阻器表面。

（2）色环标示法。

要紧是插件电阻在其本体上用不一致颜色的色码环使用规定的方式来表示电阻器的阻值大小与误差范围。

（3）文字符号标识法直接将数字与字母印制在电阻器表面，以表示电阻器的要紧参数与技术性能。

各有关数字与字母都有其有关含义。

附表一、电阻器阻值同意误差与字母参照表附表二、EIA-96 标识方式第三位字母表示：Y=10-2 X=10-1 A=100 B=101 C=102 D=103 E=104 F=105附表三、E24系列规格值附：电阻器示值读法：1、E-96系列示值（单位为欧姆[Ω]）：a)、用数值表示：第一~第三位为有效数字，第四位为10的幂指数,即10的多少次方。

电子元件基础知识电子元器件是电子系统的基础，熟悉电子元器件的性能及识别方法，在学习理解电路上是非常重要的。

本章将详细介绍电阻、电容、二极管、三极管、晶振和IC 等常用电子元器件的特性和使用方法。

一、电阻器电阻器简称电阻（Resistor，通常用“R”表示）是所有电子系统中使用最频繁的电子元件，其电路符号如图1 所示。

电阻的主要物理特征是将电能转换为热能，电流经过它就产生内能，是耗能元件。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

图1 各种电阻电路符号1 分类电阻的种类很多，如图2 所示。

一般可以按以下几种方法来区分：●阻值特性：可分为固定电阻、可调电阻和特种电阻（敏感电阻）等；●制造材料：碳膜电阻、金属膜电阻和线绕电阻等；●安装方式：插件电阻和贴片电阻。

注意：不同的电阻器，不仅其电阻值不同，功能也不一样，所以不同的电阻器是不可以随便替代的。

图2 电阻分类2 电阻的单位在国际单位制中电阻的单位是欧姆，用符号“Ω”表示。

欧姆的定义：当在一个电阻器的两端加上1 伏特的电压时，如果在这个电阻器中有1 安培的电流通过，则这个电阻器的阻值为1 欧姆。

此外还有KΩ（千欧），MΩ（兆欧），其中：1MΩ= 103KΩ，1KΩ= 103Ω。

3 功率功率的单位是瓦特，电阻器的功率为它在正常使用情况下能释放多少能量，功率越高，释放的能量越多。

需要注意的是，尽管电阻阻值一样，也不能使用低功率的电阻代替高功率的电阻。

4 误差误差是电阻阻值允许变动的范围，用正号和负号表示其正常的变动状况。

例如一个电阻阻值为100Ω±10%，则电阻阻值可以在90-110Ω之间变化。

精密电阻的误差在±2%以下，用五个色环识别；半精密电阻的误差在±2%以上，用四个色环识别。

注意：若在元件体的一端有一宽的银色环，此元件不是电阻，是电感器，电阻的银色色环与其它色环宽度相同。

5 电阻的标识方法(1)色标法目前国标上普遍使用色环标识电阻，色环在电阻器上有不同的含义，它具有简单、直观、方便等特点。

第1篇一、实验目的1. 掌握电子元件的基本知识和特性；2. 学会识别常用电子元件，包括电阻、电容、电感、二极管、三极管等；3. 熟悉使用万用表等仪器进行元件检测和测量；4. 提高电子电路分析和维修能力。

二、实验原理电子元件是构成电子电路的基本单元，具有不同的电气特性。

本实验主要介绍常用电子元件的识别方法和检测技巧。

1. 电阻：电阻是电子电路中的一种基本元件，具有限制电流通过的功能。

电阻的阻值通常用欧姆（Ω）表示，其标识方法有色标法、直标法等。

2. 电容：电容是一种能够储存电荷的元件，具有通交流、阻直流的特性。

电容的容量单位有法拉（F）、微法拉（μF）等。

3. 电感：电感是一种能够储存磁能的元件，具有通直流、阻交流的特性。

电感的单位有亨利（H）、毫亨利（mH）等。

4. 二极管：二极管是一种具有单向导电性的元件，具有整流、限幅、保护等功能。

5. 三极管：三极管是一种具有放大、开关等功能的元件，是电子电路中的核心元件。

三、实验器材1. 数字万用表2. 电阻、电容、电感、二极管、三极管等元件3. 电路板、导线、电源等四、实验步骤1. 识别电阻：观察电阻的外观，识别其颜色标识。

根据色标法，将颜色对应的数值相乘，即可得到电阻的阻值。

2. 识别电容：观察电容的外观，识别其容量标识。

根据容量标识，确定电容的容量和耐压值。

3. 识别电感：观察电感的外观，识别其电感值和单位。

根据电感值和单位，确定电感的电感量。

4. 识别二极管：观察二极管的外观，识别其正负极。

使用万用表测量二极管的正向压降，判断其性能。

5. 识别三极管：观察三极管的外观，识别其三个电极。

使用万用表测量三极管的放大倍数，判断其类型。

6. 元件检测：使用万用表测量电阻、电容、电感的实际值，与标识值进行对比，判断其性能。

五、实验结果与分析1. 电阻：通过色标法识别电阻，测量其阻值，与标识值进行对比，结果基本一致。

2. 电容：通过容量标识识别电容，测量其容量和耐压值，与标识值进行对比，结果基本一致。
