物理化学实验备课材料实验二完全互溶两组分液态混合物的气液平衡相图一、基本介绍相平衡属于物理化学的重要教学内容，其中气液平衡是最常见，同时也是讨论最多的内容之一。

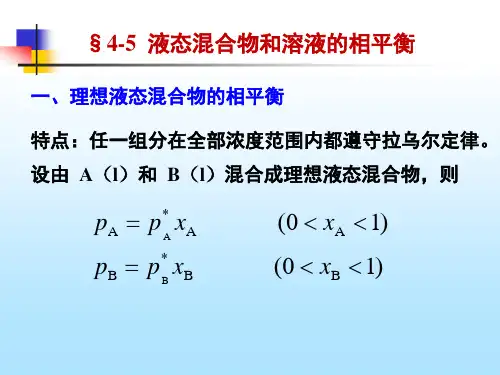

理想的二组分体系在全部浓度范围内符合拉乌尔定律。
结构相似、性质相近的组分之间可以形成近似的理想体系，此时体系的沸点组成图（T －x图）如下图1a所示。
大多数情况下为非理想体系，这时在反映体系沸点与组成关系的T－x图上将出现或正或负的偏差，当这一偏差足够大时，T－x曲线上将出现极低点(对拉乌尔定律产生极大正偏差，如下图1b所示)或极高点(对拉乌尔定律产生极大负偏差，如下图1c所示)。
出现极大点的体系常见的有：乙酸异戊酯—四氯乙烷；丙酮－氯仿；水—盐酸；水—硝酸等。
出现极小点的体系常见的有：四氯化碳—乙酸乙酯；甲醇—苯；正丙醇—水；异丙醇—环己烷，乙醇—水等。
这种最高和最低沸点称为恒沸点，所对应的溶液称为恒沸混合物。
注意，恒沸混合物不是一种物质，而是一种具有特定组成的混合物。
在恒沸点是气液两相的组成一致。
恒沸混合物的组成由温度或压力中的一个所确定，即指定温度，压力及组成由体系自定，不能改变。
图1 两组分体系的等压T－x图根据相平衡原理，对二组分体系，当压力恒定时．在气液平衡两相区，体系的自由度为1。
若温度一定．则气液两相的组成也随之而定，反之亦然。
当原溶液组成一定时，根据杠杆原理，两相的相对量也一定。
反之，实验中利用回流的方法保持气液两相的相对量一定，则体系的平衡温度也随之而定。
沸点测定仪就是根据这一原理设计的。
二、实验目的1、用沸点测定仪测定常压下不同组成的正丙醇—水体系的沸点，绘制该体系的T－x图。
2、掌握沸点测定方法。
阿贝折射仪1-反光镜；2-棱镜座转轴；3-遮光板；4-温度计；5-进光棱镜座；6-色散调节手轮； 7-色散刻度图；8-目镜；9-盖板10-手轮；11-折射棱镜；12-照明刻度盘聚光镜；13-温度计座3、进一步掌握阿贝折射仪的测量原理及操作方法。
实验四二组分体系气液平衡相图一．实验目的1．了解液体沸点的测定方法。
2．掌握温度计的露茎校正方法。
3．掌握阿贝折光仪的原理及使用方法4．测定环己烷——乙醇二元系统气液平衡数据，给出沸点组成图。
二．实验原理常温下两液态物质混合构成的体系称为双液系。
若该双液系能按任意比例混合成为一相则称为完全互溶双液系。
若只能在一定比例范围内混合成为一相，其它比例范围内为两相则称部分互溶双液系。
环己烷——乙醇体系是完全互溶双液系。
液体的沸点是指液体的蒸气压和外压相等时的温度。
在一定外压下纯液体的沸点有确定值。
但是双液系沸点不仅与外压有关还随双液系的组成的改变而改变。
同时，在一般情况下双液系蒸馏时的气相组成和液相组成并不相同，因此原则上可通过反复蒸馏即精馏的方法分离双液系中的两液体。
但是当双液系具有恒沸点时，不能用单纯蒸馏的方法分离两液体。
如图4.1所示，本实验所用体系环己烷——乙醇的温度组成图是一个典型的具有最低恒沸点的相图。
若将组成在恒沸点处的体系蒸馏时气相组成和液相组成完全一样，因此在整个蒸馏过程中沸点也恒定不变，无法通过蒸馏的方法分离两组分。
恒沸点和恒沸混合物的组成还和外压有关，因此在不同外压条件下实验时所得双液系的相图也不尽相同，通常压力变化不大时恒沸点和恒沸混合物的组成的变化也不大，在未注明压力时一般均指外压为101.325kPa。
图4.1 具有最低恒沸点体系相图示意图本实验采用回流冷凝法测定环己烷——乙醇溶液在不同组成时的沸点。
由于液体沸腾时易发生过热现象，同时气相又易出现分馏效应，因此沸点的准确测定不易。
本实验所用的沸点仪如图 4.2所示，称为奥斯默沸点仪，它是一支带有回流冷凝管的长颈圆底烧瓶，加热用的电热丝直接浸在溶液中，这样可以减少溶液的过热现象和防止暴沸。
冷凝管的底部有一个小球泡用以收集冷凝下来的气相样品，由于分馏作用会使获得的气相样品的组成与气液平衡时的气相组成发生偏差，为此须在吹制沸点仪时尽量缩短小球泡与烧瓶间的距离以减少分馏作用。
