双液系的气－液平衡相图一实验目的1．绘制在pθ下环己烷－异丙醇双液系的气－液平衡相图，了解相图和相律的基本概念；2．掌握测定双组分液体的沸点及正常沸点的方法；3．掌握用折光率确定二元液体组成的方法。
二实验原理在常温下，任意两种液体混合组成的体系称为双液体系。
若两液体能按任意比例互溶，则称完全互溶双液体系，若只能部分互溶，则称部分互溶双液体系。
液体的沸点是指液体的蒸汽压与外界压力相等时的温度，在一定的外压下，纯液体的沸点有其特定值，但双液系的沸点不仅与外压有关而且还与两种液体的相对含量有关。
通常，如果液体与拉乌尔定律的偏差不大，在T—X图上溶液的沸点介于A、B二纯液体的沸点之间见图中于 (a)。
而实际溶液由于A 和B二组分的相互影响，常与拉乌尔定律有较大偏差，在T—X图上就会有最高或最低点出现，这些点称为恒沸点，其相应的溶液称为恒沸点混合物，如图2-4-1(b),（c)所示。
恒沸点混合物蒸馏时，所得的气相与液相组成相同，因此通过蒸馏无法改变其组成。
本实验是用回流冷凝法测定环已烷—异丙醇体系的沸点—组成图。
其方法是用阿贝折射仪测定不同组成的体系，在沸点温度时气、液相的折射率，再从折射率—组成工作曲线上查得相应的组成，然后绘制沸点—组成图。
三仪器和试剂沸点仪1套；恒温槽1台；阿贝折射仪1台；量筒8个；玻璃漏斗8个；滴管2个；环己烷（分析纯）；异丙醇（分析纯）；实验装置如下：四实验步骤1．工作曲线的绘制配制环己烷的质量百分数0.10, 0.20, 0.30, 0.40, 0.50, 0.60, 0.70, 0.80和0.90的环己烷－异丙醇溶液。
计算所需环己烷和异丙醇的质量，并用分析天平准确称取。
为避免样品挥发带来的误差，称量应尽可能的迅速。
各种溶液的确切组成要按照实际称样结果精确计算。
调节超级恒温水浴的温度为35度，使阿贝折光仪上温度与其保持一致。
分别测定上述九个溶液以及异丙醇和环己烷的折光率。
根据这些数据作出折光率－组成工作曲线。

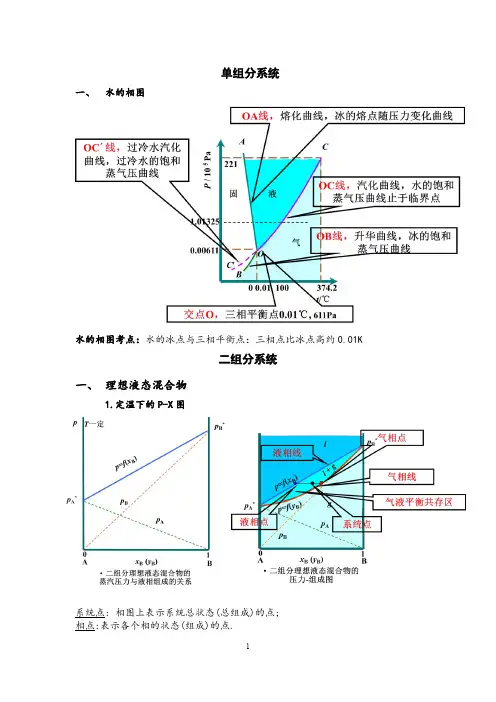

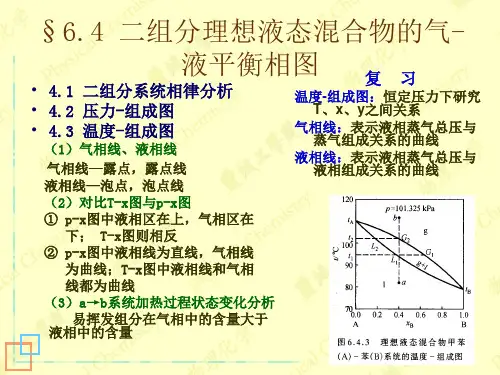

单组分系统一、水的相图水的相图考点：水的冰点与三相平衡点：三相点比冰点高约0.01K二组分系统一、理想液态混合物1.定温下的P-X图系统点: 相图上表示系统总状态(总组成)的点;相点:表示各个相的状态(组成)的点.结线:两个平衡相点的连结线.系统点总是在结线上2.定压下的T-X图泡点: 液相升温至开始起泡沸腾的温度;露点: 气相降温至开始凝结的温度.两点之间为相变温度区间, 与系统总组成有关.精馏原理：将液态混合物同时经多次部分气化和部分冷凝而使之分离的操作称为精馏。
同一层隔板上, 自下而上的有较高温度的气相与反方向的较低温度的液相相遇. 通过热交换,气相部分冷凝, 液相则部分气化.二、非理想液态混合物1.二组分真实液态混合物的4种类型的P-X图关于正偏差:若两组分分子间的吸引力小于各纯组分分子间吸引力,形成混合物后,分子就容易逸出液面而产生正偏差.若纯组分有缔合作用,在形成混合物后发生离解,因分子数增多而产生正偏差.混合时常有吸热及体积增大现象.关于负偏差:若两组分分子间的吸引力大于各纯组分分子间吸引力,形成混合物后,分子就较难逸出液面而产生负偏差.若形成混合物后分子发生缔合,因分子数减少而产生负偏差.混合时常有放热及体积缩小现象.2. 二组分真实液态混合物的4种类型的T-X图恒沸点处气相组成和液相组成相同。
此点对应的自由度数为0.一般正偏差和一般负偏差系统的温度-组成相图与理想系统的类似.3.部分互溶系统部分互溶的情况:系统会以两个饱和溶液平衡共存,这两个液层称为共轭溶液. 当混合物组成未达到两组分的相互溶解度时, 系统都以均相存在。
将具有两个液层的系统升高或降低至某个温度，两个液层的界面消失而成为一个液相，这个温度叫做最高或最低会溶温度。
4. 二组分液态完全互溶向部分互溶过渡5. 二组分液态部分互溶向完全不互溶过渡6. 完全不互溶三、二组分固-液平衡体系1.固态完全不互溶系统2.热分析法冷却曲线出现平台的原因：释放的凝固热抵消了因冷却而散失的热量出现最低点：因最初非常微细的晶体难以析出，过冷现象导致斜率变小的原因：固态Bi析出所释放的凝固热部分抵消了降温过程散失的热量低共熔温度、低共熔混合物3.溶解度法4.固态部分互熔系统5.固态完全互熔系统晶内偏析：退火：淬火：6.生成稳定化合物的系统注：若化合物数目有N种，则其相图就被看作是由（N+1）个简单低共熔点的固态不互溶系统的相图组合而成。

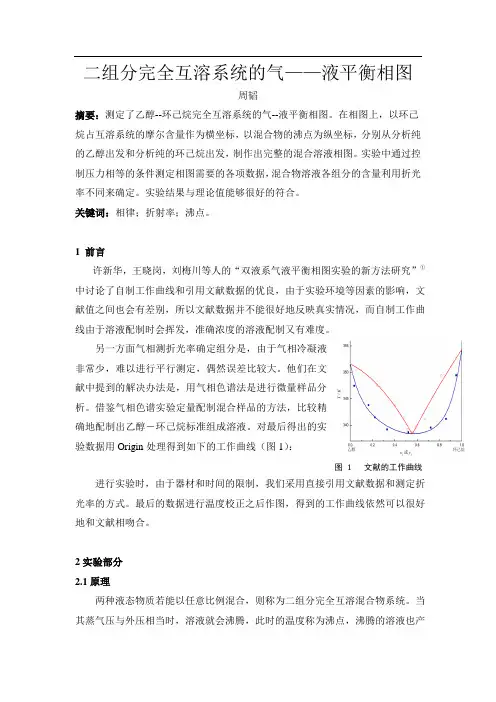

二组分完全互溶系统的气——液平衡相图周韬摘要：测定了乙醇--环己烷完全互溶系统的气--液平衡相图。
在相图上，以环己烷占互溶系统的摩尔含量作为横坐标，以混合物的沸点为纵坐标，分别从分析纯的乙醇出发和分析纯的环己烷出发，制作出完整的混合溶液相图。
实验中通过控制压力相等的条件测定相图需要的各项数据，混合物溶液各组分的含量利用折光率不同来确定。
实验结果与理论值能够很好的符合。
关键词：相律；折射率；沸点。
1 前言许新华，王晓岗，刘梅川等人的“双液系气液平衡相图实验的新方法研究”①中讨论了自制工作曲线和引用文献数据的优良，由于实验环境等因素的影响，文献值之间也会有差别，所以文献数据并不能很好地反映真实情况，而自制工作曲线由于溶液配制时会挥发，准确浓度的溶液配制又有难度。
另一方面气相测折光率确定组分是，由于气相冷凝液非常少，难以进行平行测定，偶然误差比较大。
他们在文献中提到的解决办法是，用气相色谱法是进行微量样品分析。
借鉴气相色谱实验定量配制混合样品的方法，比较精确地配制出乙醇－环己烷标准组成溶液。
对最后得出的实验数据用Origin 处理得到如下的工作曲线（图1）：进行实验时，由于器材和时间的限制，我们采用直接引用文献数据和测定折光率的方式。
最后的数据进行温度校正之后作图，得到的工作曲线依然可以很好地和文献相吻合。
2实验部分 2.1原理两种液态物质若能以任意比例混合，则称为二组分完全互溶混合物系统。
当其蒸气压与外压相当时，溶液就会沸腾，此时的温度称为沸点，沸腾的溶液也产图 1 文献的工作曲线生了气相和液相两种相数。
在一定压力下，二组分完全互溶混合物系统的沸点可能有三种情况：①混合物的沸点介于两种纯液体的沸点之间，这种混合物，气液两项的组成不同，可以通过精馏使系统的两个组分完全分离开；②混合物有沸点极大值；③混合物有沸点极小值。
②、③两种由于实际系统严重偏离了拉乌尔定律，②项负偏差很大，在相图上有沸点极大值，③项的正偏差很大，会产生沸点极小值，后面两种混合物情况，难以用精馏的方式将两种液体分离开②。
实验五双液系的气—液平衡相图一、实验目的1、绘制在标准压力下乙醇-正丙醇体系的沸点组成图，并确定其恒沸点及恒沸组成;2、熟练掌握测定双组分液体沸点的方法及用折光率确定二组分物系组成的方法;3、掌握超级恒温槽、阿贝折射仪、气压计等仪器的使用方法。
二、实验原理1、相图任意两个在常温时为液态的物质混合起来组成的体系称为双液系。
两种溶液若能按任意比例进行溶解，称为完全互溶双液系，如环已烷-乙醇、正丙醇-乙醇体系都是完全互溶体系。
若只能在一定比例范围内溶解，称为部分互溶双液系，例苯-水体系。
在完全互溶双液系中，有一部分能形成理想液态混合物，如苯-甲苯系统，二者的行为均符合拉乌尔定律，但大部分双液系是非理想液态混合物，其行为与拉乌尔定律有偏差。
液体的沸点是指液体的蒸气压与外界压力相等时的温度。
在一定外压下，纯液体的沸点有其确定值，但双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。
双液系两相平衡时的气相组成和液相组成并不相同。
通常用几何作图的方法将双液系的沸点对其气相和液相的组成作图，所得图形叫双液系的沸点T(或t)-组成(x)图，即T（或t）—x图。
它表明了沸点与液相组成和与之平衡的气相组成之间的关系。
在恒定压力下，二组分系统气液达到平衡时，其沸点-组成（t-x）图分三类：(1)混合液的沸点介于A、B二纯组分沸点之间。
这类双液系可用分馏法从溶液中分离出两个纯组分。
如苯-甲苯系统，此时混合物的行为符合拉乌尔定律或对拉乌尔定律的偏差不大。
如图5-1(a)所示。
(2）有最低恒沸点体系，如环已烷-乙醇体系，t—x图上有一个最低点，此点称最低恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大正偏差，如图5-1(b)所示。
对于这类的双液系，用分馏法不能从溶液中同时分离出两个纯组分。
(3）有最高恒沸点体系，如氯仿-丙酮体系，t—x图上有一个最高点，此点称最高恒沸点，在此点相互平衡的液相和气相具有相同的组成，此时混合物的行为对拉乌尔定律产生最大负偏差，如图5-1(c)所示。

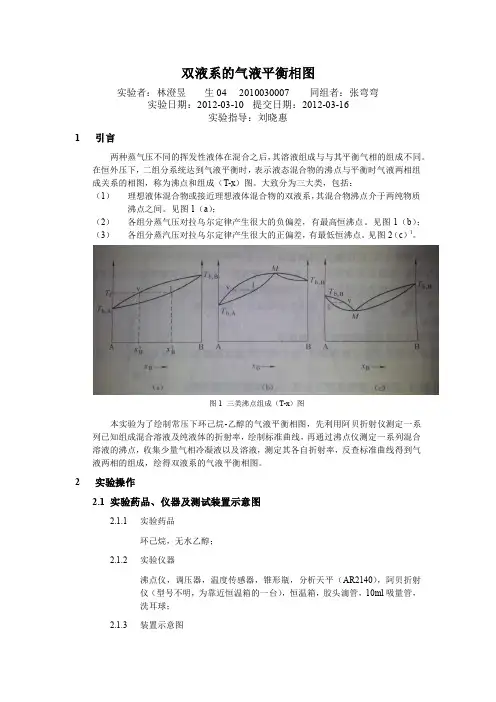

双液系的气液平衡相图实验者：林澄昱生04 2010030007 同组者：张弯弯实验日期：2012-03-10 提交日期：2012-03-16实验指导：刘晓惠1引言两种蒸气压不同的挥发性液体在混合之后，其溶液组成与与其平衡气相的组成不同。
在恒外压下，二组分系统达到气液平衡时，表示液态混合物的沸点与平衡时气液两相组成关系的相图，称为沸点和组成（T-x）图。
大致分为三大类，包括：（1）理想液体混合物或接近理想液体混合物的双液系，其混合物沸点介于两纯物质沸点之间。
见图1（a）；（2）各组分蒸气压对拉乌尔定律产生很大的负偏差，有最高恒沸点。
见图1（b）；（3）各组分蒸汽压对拉乌尔定律产生很大的正偏差，有最低恒沸点。
见图2（c）1。
图1 三类沸点组成（T-x）图本实验为了绘制常压下环己烷-乙醇的气液平衡相图，先利用阿贝折射仪测定一系列已知组成混合溶液及纯液体的折射率，绘制标准曲线，再通过沸点仪测定一系列混合溶液的沸点，收集少量气相冷凝液以及溶液，测定其各自折射率，反查标准曲线得到气液两相的组成，绘得双液系的气液平衡相图。
2实验操作2.1实验药品、仪器及测试装置示意图2.1.1实验药品环己烷，无水乙醇；2.1.2实验仪器沸点仪，调压器，温度传感器，锥形瓶，分析天平（AR2140），阿贝折射仪（型号不明，为靠近恒温箱的一台），恒温箱，胶头滴管，10ml吸量管，洗耳球；2.1.3装置示意图1. 冷却水入口2. 气相冷凝液贮存小泡3. 温度传感器4. 喷嘴5. 电热丝6. 调压器2图2 沸点仪2.2实验条件恒温槽温度：26 ℃室温：未测气压：未测2.3实验操作步骤及方法要点2.3.1标准曲线的测定及绘制2.3.1.1标准溶液的配制取5个干燥、洁净的锥形瓶，编号为1~5，分别称量空瓶质量并记录；依照表1分别量取并加入相应体积的环己烷和无水乙醇，每加入一种溶液以后称量其质量并记录；得到5份已知组分的标准溶液。
表1 标准溶液的配制方案通过称量得到的质量，可以计算得到每锥形瓶中液体含有的环己烷质量分数，通过测定其折射率，可以确定特定环己烷质量分数与折射率的关系；同时，直接量取纯的无水乙醇和环己烷，测定其折射率，可以绘制在环己烷质量分数在0~1之间的无水乙醇混合溶液与折射率的关系曲线。

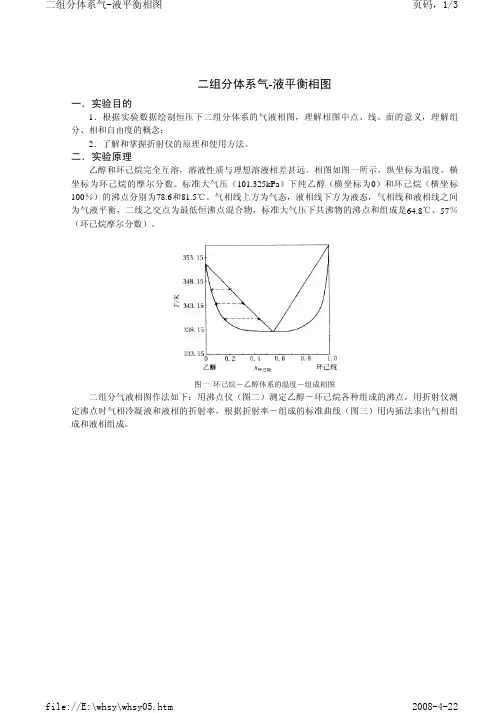

实验四二组分体系气液平衡相图一．实验目的1．了解液体沸点的测定方法。
2．掌握温度计的露茎校正方法。
3．掌握阿贝折光仪的原理及使用方法4．测定环己烷——乙醇二元系统气液平衡数据，给出沸点组成图。
二．实验原理常温下两液态物质混合构成的体系称为双液系。
若该双液系能按任意比例混合成为一相则称为完全互溶双液系。
若只能在一定比例范围内混合成为一相，其它比例范围内为两相则称部分互溶双液系。
环己烷——乙醇体系是完全互溶双液系。
液体的沸点是指液体的蒸气压和外压相等时的温度。
在一定外压下纯液体的沸点有确定值。
但是双液系沸点不仅与外压有关还随双液系的组成的改变而改变。
同时，在一般情况下双液系蒸馏时的气相组成和液相组成并不相同，因此原则上可通过反复蒸馏即精馏的方法分离双液系中的两液体。
但是当双液系具有恒沸点时，不能用单纯蒸馏的方法分离两液体。
如图4.1所示，本实验所用体系环己烷——乙醇的温度组成图是一个典型的具有最低恒沸点的相图。
若将组成在恒沸点处的体系蒸馏时气相组成和液相组成完全一样，因此在整个蒸馏过程中沸点也恒定不变，无法通过蒸馏的方法分离两组分。
恒沸点和恒沸混合物的组成还和外压有关，因此在不同外压条件下实验时所得双液系的相图也不尽相同，通常压力变化不大时恒沸点和恒沸混合物的组成的变化也不大，在未注明压力时一般均指外压为101.325kPa。
图4.1 具有最低恒沸点体系相图示意图本实验采用回流冷凝法测定环己烷——乙醇溶液在不同组成时的沸点。
由于液体沸腾时易发生过热现象，同时气相又易出现分馏效应，因此沸点的准确测定不易。
本实验所用的沸点仪如图 4.2所示，称为奥斯默沸点仪，它是一支带有回流冷凝管的长颈圆底烧瓶，加热用的电热丝直接浸在溶液中，这样可以减少溶液的过热现象和防止暴沸。
冷凝管的底部有一个小球泡用以收集冷凝下来的气相样品，由于分馏作用会使获得的气相样品的组成与气液平衡时的气相组成发生偏差，为此须在吹制沸点仪时尽量缩短小球泡与烧瓶间的距离以减少分馏作用。
双液系的气液平衡相图1引言1.1实验目的(1) 用沸点仪测定常压下环己烷-乙醇的气液平衡相图(2) 掌握阿贝折射仪的使用方法1.2 实验原理将两种挥发性液体混合，若该二组分的蒸气压不同，则溶液的组成与其平衡气相的组成不同。
