DVCC实验系统软件界面介绍

计算机组成原理实验讲稿张勇淮阴师范学院计算机科学系实验一DVCC实验机研系统概述1．实验目的：[1] 了解DVCC实验计算机系统，认识功能模块。

[2] 掌握功能开关的使用。

2、DVCC实验机硬件简介运算器的主体部分，在用2片74LS181芯片级联而成时，就构成8位的运算器；在用4片74LS181芯片级联而成时，就构成16位的运算器。

系统内有3组总线：数据总线、地模块、启停和时序电路模块、控制台控制模块以及扩展模块。

各功能模块的输出均通过三态器件，部分公用模块（每个实验均用到）间的总线已连好，另一部分模块总线由实验者按需连接。

各模块所用的控制线全部用跳线器跳接。

3、DVCC实验机功能模块详述[1]运算器模块（8位/16位）运算器模块主要由运算器U31、U32（74LS181）、暂存器U29、U30（74LS273）、输出缓冲器U33（74LS245）以及进位控制和判零标志控制电路等构成。

74LS181的功能控制条件M、CN、S3、S2、S1、S0来决定。

两个参加运算的数分别来自于暂存器U29和U30，运算结果直接输出到输出缓冲器U33，由输出缓冲器发送到系统的数据总线上，以便进行移位操作或参加下一次运算。

[2]移位寄存器模块移位寄存器采用74LS299（U34），它具有并行接数、逻辑左移、逻辑右移、保持功能。

[3]寄存器堆模块寄存器有4个8位通用寄存器。

它们用来保存操作数及其中间运算结果。

寄存器用74LS374（U41~U44），它的输入全部相连后连到系统数据总线上BUS D0~D7，总线上的数据具体写入由各自的写人脉冲（LDR0K~LDR3K）控制；寄存器的输出用一个排针REGBUS 引出，在使用时再连到系统总线上，寄存器读出，由各自的输出允许信号R0B~R3B控制。

[4]程序计数器PC与地址寄存器模块程序计数器PC（8位）：由两片可预置的4位二进制同步计数器74LS161（U38、U39）构成，它具有接数、计数、清零等功能。

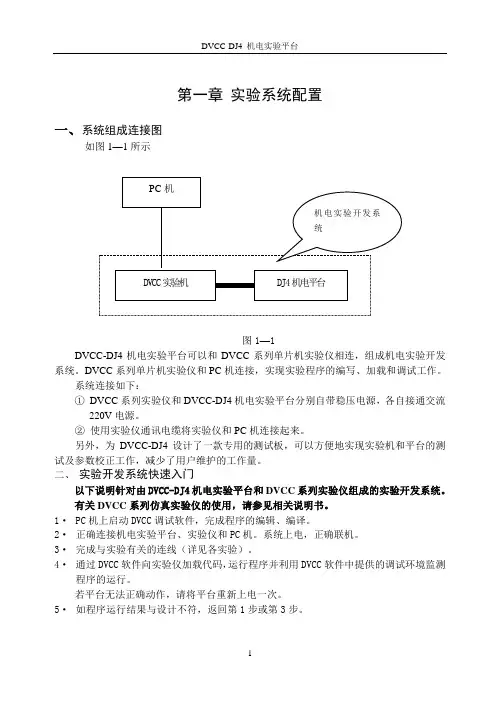

目录第一章 DVCC-DEK 实验平台硬件组成 (2)1.1供电电源 (2)1.1.1供电总电源 (2)1.1.2系统板工作电源 (2)1.1.3 实验模块供电电源 (2)1.2系统板组成 (2)1.2.1 供电电源 (2)1.2.2 一路模拟电压产生电路 (2)1.2.3 2路手动±单脉冲 (2)1.2.4 固定脉冲发生电路 (3)1.2.5 开关量输入显示 (3)1.2.6 开关量输出并显示 (4)1.2.7 独立复位输出电路 (4)1.2.8 2位数码管BCD译码显示电路 (4)1.2.9 一个扩展插座 (5)第二章独立实验模块介绍 (6)2.1模块配置简要说明 (6)2.2模块编号的说明 (6)2.3模块上插头座的功能和使用 (6)2.3.1 电源插座 (6)2.3.2 数据总线插座 (6)2.3.3 其它信号线插孔 (6)2.3.4 模块编号的说明 (6)2.4本系统配置的各实验模块原理图、布局图和简单说明 (6)2.4.1 1号模块： A/D和D/A转换（数模/模数转换） (6)2.4.2 2号模块：机电一体化模块（步进电机、直流电机、继电器、音频放大） (8)2.4.3 38号模块：4×4矩阵键盘和8位数码管 (9)2.4.4 17号模块: RS232/RS485/USB通信/串行A/D/D/A/看门狗/数字温度传感器 (9)2.4.5 18号模块：串行键盘控制ZLG7290、I2C电路（IC卡）电路 (11)2.4.6 19号模块：CAN 总线通信、无线红外通信 (11)2.4.7 9_1号模块：16×2液晶显示、128×64液晶显示、实时时钟DS1302 (12)2.4.8 20号模块：以太网通信模块 (13)2.4.9 高速AD、串行AD、DA 综合模块 (15)2.4.10 DDS信号发生器模块 (16)2.4.11 温度测量控制模块 (17)2.4.12 16x16点阵控制模块 (18)2.4.13 并行I/O接口 8255A和定时/计数器8253A模块 (19)2.5 核心模块简介 (20)2.5.1 EP2C8T144 核心模块 (20)2.5.2 飞思卡尔MC9S12SX256核心模块 (21)2.5.3 STM32 ARM核心模块 (22)2.5.4 51单片机核心模块 (23)第一章 DVCC-DEK 实验平台硬件组成由供电电源、系统板、模块化实验板、单片机核心板等组成。

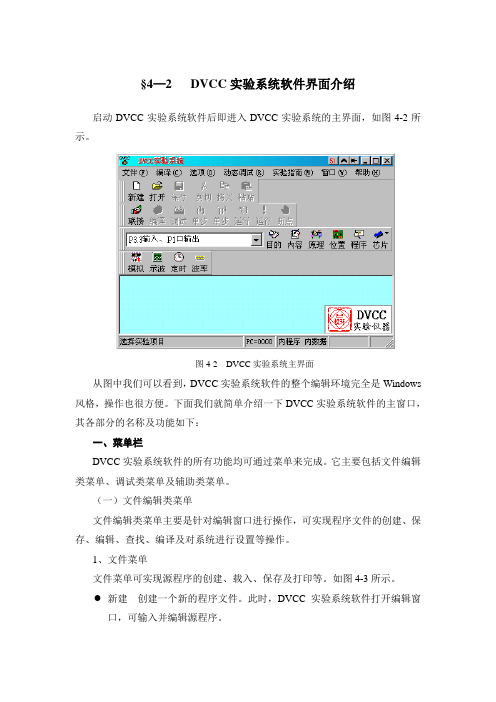

§4—2 DVCC实验系统软件界面介绍启动DVCC实验系统软件后即进入DVCC实验系统的主界面，如图4-2所示。

图4-2 DVCC实验系统主界面从图中我们可以看到，DVCC实验系统软件的整个编辑环境完全是Windows 风格，操作也很方便。

下面我们就简单介绍一下DVCC实验系统软件的主窗口，其各部分的名称及功能如下：一、菜单栏DVCC实验系统软件的所有功能均可通过菜单来完成。

它主要包括文件编辑类菜单、调试类菜单及辅助类菜单。

（一）文件编辑类菜单文件编辑类菜单主要是针对编辑窗口进行操作，可实现程序文件的创建、保存、编辑、查找、编译及对系统进行设置等操作。

1、文件菜单文件菜单可实现源程序的创建、载入、保存及打印等。

如图4-3所示。

新建创建一个新的程序文件。

此时，DVCC实验系统软件打开编辑窗口，可输入并编辑源程序。

图4-3 文件菜单●打开打开一个已存在的程序文件。

●关闭关闭正在使用的编辑窗口。

●保存将当前编辑窗口的源程序存盘。

●另存为将当前编辑窗口的源程序用新文件名存盘。

●打印打印当前编辑窗口的源程序。

●打印设置设置当前打印机的工作状态。

●退出退出DVCC实验系统软件。

2、编辑菜单编辑菜单可对当前编辑窗口中的源程序进行各种编辑操作。

如图4-4所示。

图4-4 编辑菜单●撤消可撤消编辑窗口中所做的最后一次操作。

●重做对撤消的操作进行重做。

●剪切将选定区域的文字剪切到剪贴板上，●复制将选定区域的文字复制到剪贴板上。

●粘贴将剪贴板中的内容插入到指定位置。

●清除剪贴板将剪贴板中的内容清除。

●全选选择当前编辑窗口中的所有内容。

3、查找菜单查找菜单可对当前编辑窗口中的源程序进行查找、替换、定位等操作。

如图4-5所示。

图4-5 查找菜单●查找可实现对当前编辑窗口中文字和字符的查找。

●替换将指定的内容替代当前正在编辑的源程序中的部分内容。

●定位可对当前编辑窗口中的光标进行快速定位。

4、编译菜单编译菜单可对当前编辑窗口中的源程序进行编译和传送，并产生相应的编译/连接的信息窗口。

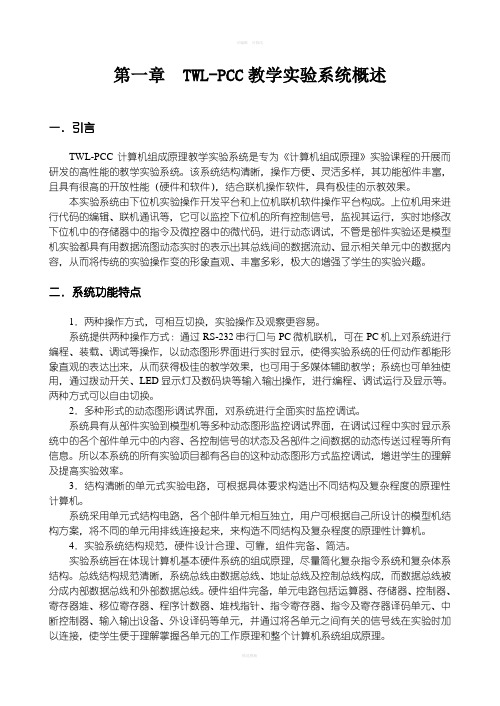

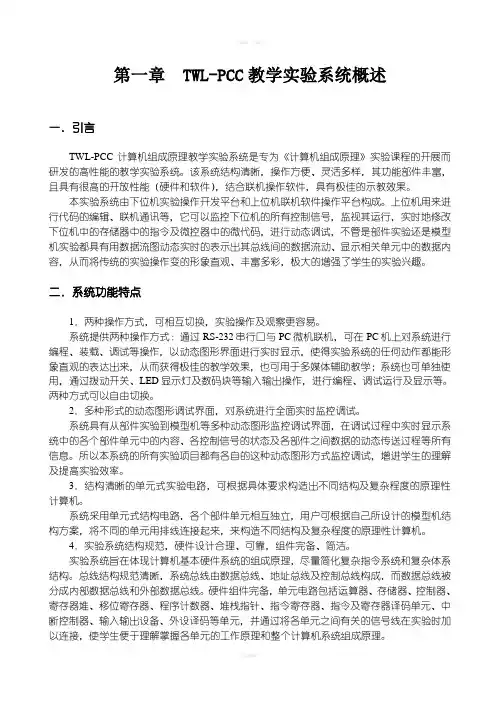

第一章TWL-PCC教学实验系统概述一．引言TWL-PCC计算机组成原理教学实验系统是专为《计算机组成原理》实验课程的开展而研发的高性能的教学实验系统。

该系统结构清晰，操作方便、灵活多样，其功能部件丰富，且具有很高的开放性能（硬件和软件），结合联机操作软件，具有极佳的示教效果。

本实验系统由下位机实验操作开发平台和上位机联机软件操作平台构成。

上位机用来进行代码的编辑、联机通讯等，它可以监控下位机的所有控制信号，监视其运行，实时地修改下位机中的存储器中的指令及微控器中的微代码，进行动态调试，不管是部件实验还是模型机实验都具有用数据流图动态实时的表示出其总线间的数据流动、显示相关单元中的数据内容，从而将传统的实验操作变的形象直观、丰富多彩，极大的增强了学生的实验兴趣。

二．系统功能特点1．两种操作方式，可相互切换，实验操作及观察更容易。

系统提供两种操作方式：通过RS-232串行口与PC微机联机，可在PC机上对系统进行编程、装载、调试等操作，以动态图形界面进行实时显示，使得实验系统的任何动作都能形象直观的表达出来，从而获得极佳的教学效果，也可用于多媒体辅助教学；系统也可单独使用，通过拨动开关、LED显示灯及数码块等输入输出操作，进行编程、调试运行及显示等。

两种方式可以自由切换。

2．多种形式的动态图形调试界面，对系统进行全面实时监控调试。

系统具有从部件实验到模型机等多种动态图形监控调试界面，在调试过程中实时显示系统中的各个部件单元中的内容、各控制信号的状态及各部件之间数据的动态传送过程等所有信息。

所以本系统的所有实验项目都有各自的这种动态图形方式监控调试，增进学生的理解及提高实验效率。

3．结构清晰的单元式实验电路，可根据具体要求构造出不同结构及复杂程度的原理性计算机。

系统采用单元式结构电路，各个部件单元相互独立，用户可根据自己所设计的模型机结构方案，将不同的单元用排线连接起来，来构造不同结构及复杂程度的原理性计算机。

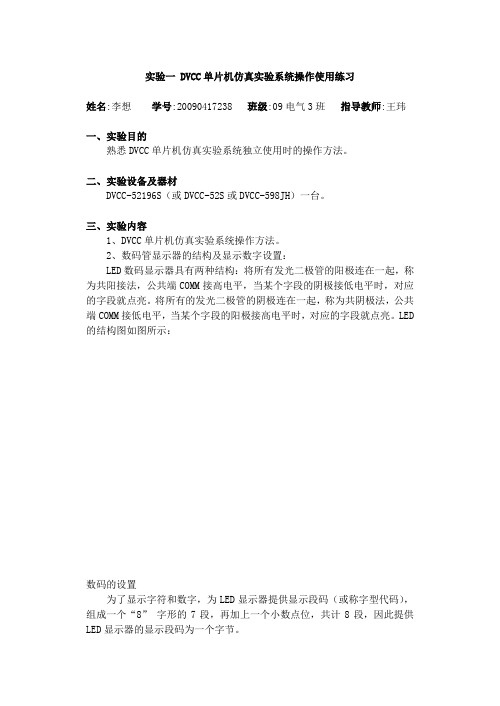

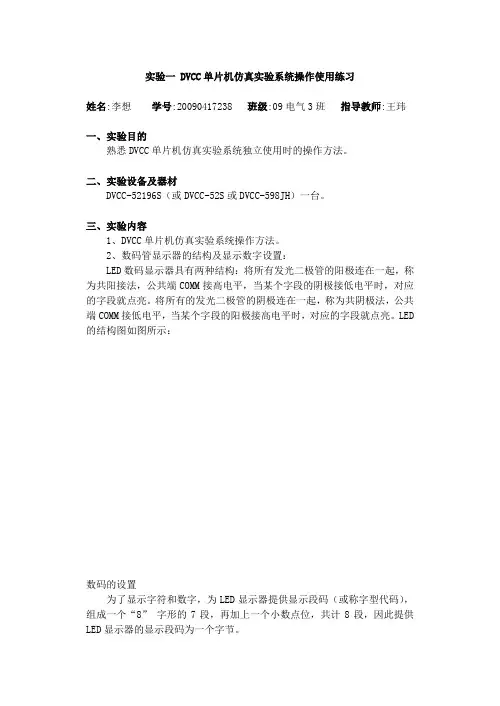

实验一 DVCC单片机仿真实验系统操作使用练习姓名:李想学号:20090417238 班级:09电气3班指导教师:王玮一、实验目的熟悉DVCC单片机仿真实验系统独立使用时的操作方法。

二、实验设备及器材DVCC-52196S（或DVCC-52S或DVCC-598JH）一台。

三、实验内容1、DVCC单片机仿真实验系统操作方法。

2、数码管显示器的结构及显示数字设置：LED数码显示器具有两种结构：将所有发光二极管的阳极连在一起，称为共阳接法，公共端COMM接高电平，当某个字段的阴极接低电平时，对应的字段就点亮。

将所有的发光二极管的阴极连在一起，称为共阴极法，公共端COMM接低电平，当某个字段的阳极接高电平时，对应的字段就点亮。

LED 的结构图如图所示：数码的设置为了显示字符和数字，为LED显示器提供显示段码（或称字型代码），组成一个“8”字形的7段，再加上一个小数点位，共计8段，因此提供LED显示器的显示段码为一个字节。

各段码的对应关系如下：四、实验步骤（1）使用仿真器的键盘输入下列“8”字循环程序：地址机器码标号操作码操作数2000 7480 MOV A，#80H ；“8”字字形码2002 7822 MOV R0,#22H2004 7921 MOV R1,#21H2006 F2 MOVX @R1，A2007 7401 MOV A,#01H2009 F3 LOOP： MOVX @R1，A200A 122010 LCALL DELAY200D 23 RL A ；“左、右”循环200E 80F9 SJMP LOOP2010 7EFF DELAY： MOV R6,#0FFH ；延时子程序2012 7FFF DELAY2： MOV R7，#0FFH2014 DFFE DELAY1： DJNZ R7，DELAY12016 DEFA DJNZ R6，DELAY22018 22 RET（2）检查输入的程序并运行；（3）修改程序，加快循环速度；（4）修改程序，将右循环变为左循环；（5）修改程序，将“8”字循环变为“5”循环；五、实验程序(1)“8”字循环程序如实验步骤中的（1）；（2）加快“8”字循环速度的程序：将下列程序段“2000 7480 MOV A，#80H”改为“2000 7492 MOV A，#80H”；（3）右循环变为左循环的程序：将下列程序段“200D 23 RL A”改为“200D 03 RR A”；（4）“8”字循环变为“5”字循环的程序：将下列程序段“2010 7EFF DELAY： MOV R6,#0FFH2012 7FFF DELAY2： MOV R7，#0FFH”改为“2010 7EFA DELAY： MOV R6,#0FAH2012 7FFA DELAY2： MOV R7，#0FAH”。
