综合布线系统的组成
水平子系统
将干线子系统延伸到用户工作 区，由水平电缆、配线架和跳 线组成。
管理子系统
对配线架进行管理，实现跳线 连接和标识记录，便于维护和 管理。
工作区子系统
由信息插座、跳线、适配器等 组成，支持终端设备接入。
干线子系统
提供建筑物的主干电缆路由， 支持长距离的通信，由主干电 缆、配线架和跳线组成。
维护与管理策略
01
02
03
04
预防性维护
定期对综合布线系统进行预防 性维护，确保系统正常运行。
故障处理
及时发现并处理系统故障，减 少对业务的影响。
安全管理
确保综合布线系统的安全，防 止未经授权的访问和破坏。
培训与指导
对相关人员进行培训和指导， 提高其维护和管理能力。
线缆标识与文档管理
线缆标识
为每根线缆设置清晰的标识，方便识别和管 理。
模块化设计：综合布线 系统采用模块化设计， 易于扩展和维护。
高灵活性：通过跳线或 适配器，综合布线系统 可以方便地实现不同设 备间的连接。
高可靠性：采用高品质 的材料和标准化的设计 ，确保了系统的可靠性 和稳定性。
先进性：综合布线系统 采用光纤和双绞线混合 布线方式，支持高速数 据传输和多媒体应用。
模块化接头的质量
确保模块化接头质量可靠，符合相关标准。
模块化接头的安装工艺
按照规范要求进行模块化接头的安装，确保连接可靠、美观。
测试与验收
测试内容
对布线系统进行电气性能测试、光纤测试等，确保各项指标符合设计要求。
验收标准
参照相关标准和设计要求进行验收，确保布线系统质量可靠、性能稳定。
04
综合布线系统维护与管理

用 户 至 上 用 心 服 务 Customer First Service Foremost 4
浙江沸蓝通信科技有限公司
第一部分 定义

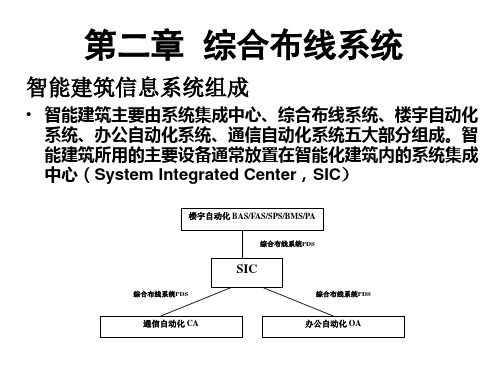

3、系统集成拓扑图
控制中心
通信自动化 系统
楼宇自动化 系统
办公自动化 系统
综合布线系统
用 户 至 上 用 心 服 务 Customer First Service Foremost 5
浙江沸蓝通信科技有限公司
第二部分 分类及具体介绍
1.1、综合布线系统集成
通过结构化的综合布线系统、各种信息集成设备（如路由器、 交换机等）、应用软件和计算机网络技术，将各个分离的设备 (如个人电脑、打印机、服务器等)、功能和信息等集成到相互关 联的、统一和协调的系统之中，使资源达到充分共享，实现集 中、高效、便利的管理。这里所涉及到的线有多种。综合布线 可以分为几个子系统，即工作区子系统、水平布线子系统、垂 直干线子系统、设备间子系统、管理子系统和建筑群接入子系 统。
浙江沸蓝通信科技有限公司
第一部分 定义
1、定义
所谓系统集成，就是通过结构化的综合布线系统和各种信 息、网络技术，将各个分离的设备、功能和信息等集成到 相互关联的、统一和协调的系统之中，使资源达到充分共 享，实现集中、高效、便利的管理。系统集成应采用功能 集成、网络集成、软件界面集成等多种集成技术。
灵活性、设备兼容性、信息插座模块化、能与其它拓扑结构连
接及扩充，安全可靠性高等优点，使得系统的统一管理成为可能， 也使每个信息点的故障、改动或增删不影响其它的信息点，使安
装、维护、扩展升级都非常方便、经济，它是实现多个系统的
整体控制及应用的基础。
用 户 至 上 用 心 服 务 Customer First Service Foremost 9

定期检查和清理设备，记录布线信息和故障报告，及时处理和修复故障，保 持系统的稳定性和可靠性。
综合布线系统的设计和安装注意事项
1
需求分析
了解用户需求和技术要求，制定合适
布线规划
2
的布线方案。
确定布线路径、长度和连接点，考虑
未来扩展的需求。
3
设备选择
选择高质量的设备和材料，确保稳定
安装调试
4
的信号传输和可靠的性能。
按照设计规范进行布线和连接，测试 和调试系统以确保正常运行。
综合布线系统的维护和管理
《综合布线系统结构》 PPT课件
本课程将介绍综合布线系统的结构和应用。了解综合布线系统的组成部分、 功能和优势，以及设计、安装和维护注意事项。
综合布线系统的定义
综合布线系统是指用于支持数据、语音和视频信号传输的物理基础设施。它 提供了灵活、可靠和高性能的通信网络。
为什么使用综合布线系统
综合布线系统可以提供统一的通信基础设施，简化网络管理和维护，并支持 未来技术的快速部署和升级。
综合布线系统的组成部分
水平布线
连接工作区和设备间的传输介质，通常使用 双绞线、光纤或无线技术。
连接硬件
包括墙壁插座、面板、交换机、路由器和其 他网络设备。
垂直布线
连接楼层和机房的传输介质，通常使用光纤 或双绞线。
机房设备
包括服务器机柜、冷却系统、配电设备等。
综合布线系统的功能和优势Leabharlann 1 灵活性2 可靠性
可以支持不同类型的数据、语音和视频应 用，并随时扩展和重新配置。
提供高质量的信号传输，减少信号衰减和 干扰，提高网络性能和稳定性。
3 可管理性
4 未来扩展性
简化网络管理和维护，提供可视化的布线 信息和故障排查。

三、任务实施
（一）任务实施一 分析网络通信链路
1．示例：计算机学院综合布线实训室某台计算机网络通信链路分析 • 图1-11所示是旭东职业技术学院计算机学院综合布线实训室（位于计
算机大楼的四楼）某台计算机到达校园网络中心核心交换机的物理链 路。
三、任务实施
（一）任务实施一 分析网络通信链路 2，实施步骤
（2）ISO/IEC 11801:2000 – 定义了永久链路 ，对永久链路和通道的等效远端串扰ELFEXT、综合近端 串扰和传输延迟进行了规定 。
（3）ISO/IEC 11801:2002 – 定义了Cat6/Class E和Cat7/Class F类链路
（三）综合布线系统国际标准
3．欧洲标准 欧洲标准CELENEC EN50173（信息系统通用布线标准）与国际标准ISO/IEC 11801
一、相关知识
（一）认识智能建筑
（一）认识智能建筑
（一）认识智能建筑
• “3A”智能建筑 ： – 建筑自动化或楼宇自动化（Building Automation，BA）、通信自动化 （Communication Automation，CA）和办公自动化（Office Automation，OA）
任务二 选用综合布线系统标准
一、任务分析 二、相关知识 （一）综合布线系统分级 （二）制订综合布线标准的国际组织与机构 （三）综合布线系统国际标准 （四）综合布线系统中国标准 三、任务实施：选择综合布线系统标准
二、相关知识
（一）综合布线系统分级
综合布线系统分级与分类对应表（双绞线电缆）
系统分级
系统分类
（1）现场考察你所在学校某大楼某房间内某台计算机到达校园网络中心 核心交换机的物理链路，记录这条链路经过的缆线和设备。

垂直主干子系统。它是建筑物中最重要的
通信干道，通信介质通常为大对数铜缆或 多芯光缆，安装在建筑物的弱电竖井内。
• 设备间子系统，它是结构化布线系统的管 理中枢，整个建筑物的各种信号都经过各 类通信电缆汇集到该子系统。
• 建筑群子系统的作用，是构建从一座建
筑位延伸到建筑群内的其他建筑物的标准 通信连接。系统组成包括连接各建筑物之 内的线缆、建筑群综合布线所需的各种硬 件，如电缆、光缆和通信设备、连接部件， 以及电气保护设备等等。
1.5 综合布线系统的概念
• 综合布线系统的定义：“通信电缆、光缆、各种软
电缆及有关连接硬件构成的通用布线系统，它能支持多种 应用系统”。 • 即使用户尚未确定具体的应用系统，也可进行布线系统的 设计和安装。综合布线系统中不包括应用的各种设备。 • 综合布线是一种模块化的、灵活性极高的建筑物内或建筑 群之间的信息传输通道。它既能使语音、数据、图像设备 和交换设备与其它信息管理系统彼此相连，也能使这些设 备与外部相连接 • 综合布线由不同系列和规格的部件组成，其中包括：传输 介质、相关连接硬件 ( 如配线架、连接器、插座、插头、 适配器)以及电气保护设备等。
• 水平子系统提供楼层配间至用户工作区的通
信干线和端接设施。水平主干线通常使用屏蔽双 绞线（STP）和非屏蔽双绞线（UTP），也可以根 据需要选择光缆。端接设施主要是相应通信设备 和线路连接插座。
• 管理子系统。在结构化布线系统中，管理子
系统是垂直子系统和水平子系统的连接管理系统， 由通信线路互连设施和设备组成，通常设置在专 门为楼层服务的设备配线间内，包括双绞线配线 架、跳线（有快接式跳线和简易跳线之分）。
三、综合布线系统设计的一般原则
1．设计的一般原则 ⑴ 兼容性原则 ⑵ 开放性原则 ⑶ 灵活性原则 ⑷ 可靠性原则 ⑸ 先进性原则 ⑹ 可扩展性原则 ⑺ 经济性原则 ⑻ 标准化和规范化原则 2．设计要点 在具体进行设计时应把握以下要点： ⑴ 尽量满足用户的通信要求； ⑵ 了解建筑物、楼宇间的通信环境； ⑶ 确定合适的通信网络拓扑结构； ⑷ 选取适用的介质； ⑸ 以开放式为基准，尽量与大多数厂家产品和设备兼容； ⑹ 将初步的系统设计和建设费用预算告知用户

交接管理
（1）单点管理： 属于集中型管理，即在网络系统中只有一个
“点”可以进行线路跳线连接，其他连接点采用 直接连接。例如，主配线设备（BD）使用跳线连 接，而楼层配线架（FD）使用直接连接。 （2）双点管理：
属于集中分散型管理，即在网络系统中只有两 个“点”可以进行线路跳线连接，其他连接点采 用直接连接。这是管理子系统普遍采用的方法， 适用于大中型系统工程。例如，BD和FD采用跳线 连接。
综合布线系统图解
高架地板布线法
综合布线系统图解
5.2.2 水平子系统管槽路由设计
3、走廊槽式桥架方式
综合布线系统图解
5.2.2 水平子系统管槽路由设计
4 墙面线槽方式
综合布线系统图解
5.2.2 水平子系统管槽路由设计
5 护壁板管道布线法
综合布线系统图解

5.2.2 水平子系统管槽路由设计
6 地板导管布线法
综合布线系统图解
5.6.3建筑群布线子系统管槽路由设计 地下方式 1、管道电缆
综合布线系统图解
5.6.3建筑群布线子系统管槽路由设计 地下方式 2、电缆沟
综合布线系统图解
5.6.3建筑群布线子系统管槽路由设计 地下方式 3、直埋
综合布线系统图解
5.6.3建筑群布线子系统管槽路由设计
二、架空方式
综合布线系统图解
5.1 工作区子系统的设计
2、工作区信息插座的安装应符合下列要求： （1）根据楼层平面计算每层楼的布线面积，确定信息插座
安装位置。
l安装在地面上的信息插座应采用防水和抗压的接线盒。 l安装在墙面或柱子上的信息插座底部离地面的高度宜为300mm。
（2）根据设计等级，估算信息插座数量。

离极限值为500m； 当在1.2Gbps（1G=1024M）以太网上采用多模光纤时的传输
距离极限值为300m。
一、基础知识—（三）基本概念
5、配线子系统（水平子系统）线缆长度
水平线缆长度的极限值为90m，加上用于测试的两条各2 m 长的连接线，构成了基本链路极限值94 m。
水平线缆长度极限值加上用户端使用的电缆（这些电缆是 连接用户终端与信息插座或配线架与集线器等设备的连接 线），以及总长不超过10米的连接线和配线架跳线构成了 通道（用来测试端到端的链路整体性能，也被称作用户链 路）极限值100m。
服务器问题； 7）物理层35%：电缆问题、光缆问题、集线器问题。
一、基础知识—（三）基本概念
9、通信方式
单工通信方式：是单方向传输数据，不能反向传输。
半双工通信方式：既可单方向传输数据，也可以反向传输， 但不能同时进行。
全双工通信方式：可以在两个不同的方向同时发送和接收 数据。
100,000
10,000
1,000
100
10
1
通信 语言 计算 信息
算盘
电报电话 计算机网
文字 印
电视计算机
刷
二、现场检测验收要求
在设备材料进场后必须进行现场检测验收
工程所用设备材料型式、规格、数量、质量在进场后应进 行检查，无出厂检验证明材料或与设计不符者不得在工程 中使用；
工程中使用的设备材料应与订货合同或封存的产品在规格、 型号和等级上相符。
三、系统的检测与验收—（二）电缆测试
其它测试参数
针对当前网络的发展趋势和六类线的逐渐普及 衰减对串绕比（ACR） 累加功率（Power Sun NEXT） 远端串扰（FEXT）与等电平远端串扰（ELFEXT） 传播延迟（Propagation Delay） 延迟差异（Delay Skew） 结构化回损（Structural Return Loss）

6. 建筑群干线子系统(Campus Backbone Subsystem)
建筑群子系统是指由楼群配线架(CD)与其他建筑物配线架 (BD)之间的缆线及配套设施组成的系统，它使得相邻近的几个 建筑物内的综合布线系统形成一个统一的整体，在楼群内部交 换和传输信息，并对电信公用网形成惟一的出入端口，如图 1.8所示。
垂直 干线 子系 统
垂直 干线 电缆
电缆 孔
图1.6 垂直干线子系统示意图
5. 设备间子系统(Equipment Subsystem)
设备间子系统由设备室的电缆、连接器和相关支撑硬件 组成，它在中继线交叉处和布线交叉连接处将公用系统的各 种不同设备互连起来，如图1.7所示。设备间用来安放交换机、 计算机主机、接入网设备、监控设备以及除强电设备以外的 设备。
1.5 综合布线系统的意义
智能化建筑的基本功能主要由3大部分构成，即大楼自动化(又 称建筑自动化或楼宇自动化(BA))、通信自动化(CA)和办公自动化 (OA)(通常称为“3A”)。综合布线系统是智能化建筑物连接“3A”系 统的基础设施，如图1.9所示。在衡量智能化建筑的智能化程度时， 既不完全看建筑物的体积是否高大巍峨和造型是否新型壮观，也不 会看装修是否宏伟华丽和设备是否配备齐全，主要是看综合布线系 统的配线能力，如设备配置是否成套，技术功能是否完善，网络分 布是否合理，工程质量是否优良，这些都是决定智能化建筑的智能 化程度高低的重要因素。综合布线系统是衡量智能化建筑智能化程 度的重要标志，智能化建筑能否为用户更好地服务，综合布线系统 具有决定性的作用。综合布线系统可使智能化建筑充分发挥智能化 效能。
3) 建筑物内人员的移动 建筑物内人员和设备的增加、移动和改变是不可避免的， 有统计表明，每年有40%的员工会涉及到办公室内的移动。随 着公司企事业部门规模的扩大、设备的更新、人员的变动、办 公环境的变更，任何对网络配置的增添、变动，都可能会引起 全局的变动，这不但影响员工的工作效率，对公司企事业部门 的实体运营也会产生不良的影响。尤其是随着ISDN(综合业务 数字网)和宽带网络的出现、应用和推广，原来落后的布线系 统将难以满足新的应用要求。采用综合布线系统可以使增加、 移动和改变网络配置变得迅速而有效。
