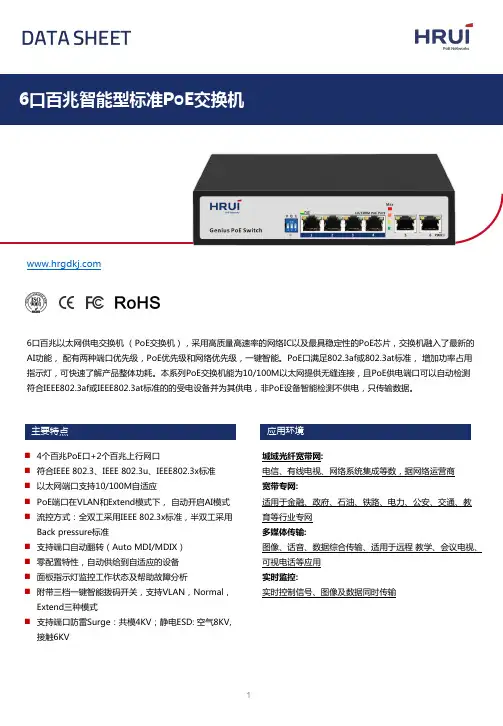

6口百兆以太网供电交换机 （PoE交换机），采用高质量高速率的网络IC以及最具稳定性的PoE芯片，交换机融入了最新的AI功能， 配有两种端口优先级，PoE优先级和网络优先级，一键智能。
PoE口满足802.3af或802.3at标准， 增加功率占用指示灯，可快速了解产品整体功耗。
本系列PoE交换机能为10/100M以太网提供无缝连接，且PoE供电端口可以自动检测符合IEEE802.3af或IEEE802.3at标准的的受电设备并为其供电，非PoE设备智能检测不供电，只传输数据。
主要特点应用环境n4个百兆PoE口+2个百兆上行网口n符合IEEE 802.3、IEEE 802.3u、IEEE802.3x标准n以太网端口支持10/100M自适应n PoE端口在VLAN和Extend模式下， 自动开启AI模式n流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准n支持端口自动翻转（Auto MDI/MDIX）n零配置特性，自动供给到自适应的设备n面板指示灯监控工作状态及帮助故障分析n附带三档一键智能拨码开关，支持VLAN，Normal，Extend三种模式n支持端口防雷Surge：共模4KV；静电ESD: 空气8KV, 接触6KV 城域光纤宽带网:电信、有线电视、网络系统集成等数，据网络运营商宽带专网:适用于金融、政府、石油、铁路、电力、公安、交通、教育等行业专网多媒体传输:图像、话音、数据综合传输、适用于远程 教学、会议电视、可视电话等应用实时监控:实时控制信号、图像及数据同时传输技术参数输入/输出接口电源AC INPUT （100-240 V）以太网4个百兆PoE网口2个百兆上联网口性能背板带宽 1.2Gbps包转发率0.8928Mpps包缓存448KMAC地址表2K巨型帧2048bytes转发模式存储转发MTBF100000 小时标准网络协议IEEE802.3 (以太网)IEEE802.3u (快速以太网)IEEE802.3x (流量控制)PoE协议IEEE802.3af （15.4W）IEEE802.3at （30W）行业标准EMI: FCC Part 15 CISPR (EN55032) class AEMS: EN61000-4-2 (ESD)、EN61000-4-4 (EFT)、IEN61000-4-5 （Surge）网络介质10Base-T : Cat3、4、5类或以上UTP/STP(≤100m)100Base-TX : Cat5 类或以上UTP/STP(≤100m)认证安全认证CE、FCC、RoHS环境标准工作环境工作温度：-20~50°C存放温度：-40~70°C工作湿度 ：10%~90%，无冷凝存放湿度：5%~95%，无冷凝工作高度：最大10,000 英寸存放高度：最大10,000 英寸物理规格结构尺寸产品尺寸：200*118*44mm包装尺寸：245*190*60mm产品净重：0.6 KG产品毛重：0.9 KG装箱信息外箱尺寸：505*320*400mm装箱数量：20台装箱重量：19KG电源电压输入电压 : AC 100-240 V电源功率：52V1.25A装箱清单交换机1台、电源线1条、说明书、合格证1本功能指示指示灯PWR（电源指示），拨码灯，绿灯（链路&数据），黄灯（PoE/1000M）、功率指示灯拨码开关VLAN：1-4口实现监控网络下联口互相隔离，与5、6上联口互通，保护内网安全Genius PoE: 端口序列在前的优先PoE供电，同时开启PoE看门狗，视频画面中断时支持摄像机远程复位启动Extend: 1-4口实现延长网线传输距离250米订购信息HR100-AF-42N6口百兆智能型标准PoE交换机面板说明产品应用附录拨码开关V G E 状态模式下下下灭标准交换下上下灭PoE看门狗下下上慢闪Extend下上上慢闪Extend+PoE看门狗上下下常亮VLAN上上下常亮VLAN+PoE看门狗上下上快闪VLAN+Extend上上上快闪VLAN+Extend+PoE看门狗PWR(电源指示红灯)常亮：设备通电不亮：设备不通电MAX 功率指示灯绿灯亮：P<25%；黄灯亮：25%<P<50%；橙灯亮：50%<P<75%；红灯亮：P>75%1-6(绿灯)常亮：10/100M链路连接闪亮：数据传输不亮：链路不通1-4(黄灯)常亮：PoE供电正常不亮：PoE不供电5-6(黄灯)常亮：10/100M链路连接闪亮：数据传输不亮：链路不通。
H3C PoE交换机配置调整说明文档一、背景当PoE交换机连接烽火的PTN作为WLAN承载网时，需要将交换机的上行口设置为trunk口，透传VLAN101（虹信），VLAN105（京信）等VLAN，下行口设置为access口，access口的VLAN 标签也做相应的更改。
二、操作步骤进入交换机后，交换机已经做好了预配置，需要在预配置基础上做调整<h3c>system-view[h3c] undo management-vlan[h3c]int vlan 10[h3c-vlan10]dis this查看交换机的IP地址，并把这一行配置复制下来保存[h3c-vlan10]quit[h3c]undo int vlan 10[h3c]undo vlan 10[h3c]vlan 101[h3c-vlan101]port Ethernet 1/0/2 to Ethernet 1/0/24[h3c-vlan101]quit[h3c]int e 1/0/1[h3c-Ethernet1/0/1]port link-type trunk[h3c-Ethernet1/0/1]port trunk permit vlan 101[h3c-Ethernet1/0/1]quit[h3c] management-vlan 101[h3c-Vlan-interface101]int vlan 101[h3c-Vlan-interface101]将前文中的那一行粘贴上来[h3c-Vlan-interface101]quit<h3c>saveThe configuration will be written to the device.Are you sure?[Y/N]yPlease input the file name(*.cfg)(To leave the existing filenameunchanged press the enter key):Now saving current configuration to the device.Saving configuration. Please wait...........Unit1 save configuration flash:/config.cfg successfully<EZ-FHSZ-B3>。
WS2024PE/FE非网管型24口POE交换机（光纤交换机）关键特性：» 提供基于5类以太网线的电源和数据传输。
» 24+2端口用于10/100Mbps快速以太网连接，其中24个端口可提供工业标准IEEE 802.3af电源，上联口为2个10/100/1000Mbps自适应RJ45端口或者2个SFP千兆光纤接口。
» 完全符合IEEE802.3 10BASE-T以太网、IEEE802.3u100BASE-TX快速以太网、ANSI/IEEE 802.3 NWay自动协商IEEE802.3x流量控制。
» 通过配置不同功率等级的POE电源支持PoE功能。
» 采用标准机架式金属外壳设计，方便安装。
» 产品具备优异的防雷能力和安全特性。
» 可靠设计、简便实用、安全环保，适合各种无线AP和IP网络摄像头等组网方式，是中小型网络的理想选择。
产品特性：△支持通过5类以太网线的无线AP和IP网络摄像头的供电；△ 1～24端口支持标准IEEE802.3af供电；△ 24个10/100Mbps自适应RJ45端口；△上联口为2个10/100/1000Mbps自适应RJ45端口或者2个SFP千兆光纤接口；△符合IEEE 802.3 10Base-T和IEEE 802.3u 100Base-TX标准；△流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准；△支持端口自动翻转（Auto MDI/MDIX）；△支持网络端口防雷（AC电源口：差模 +/-2kV，共模 +/-4kV）；△最大POE功率：400W（所有POE端口，端口1～24端口），每个端口最大15.4W；△采用存储转发的交换机制；△所有端口支持线速交换，64～1536帧长范围内均可达到线速；△标准1U机架式设计，方便机柜安装模式；△零配置特性电源是自动供给到自适应的设备，即插即用，无需软件和协议转换。
烽火POE交换机通过console线进行配置，把console线网线一头插到交换机CON配置口，一头接串口转USB线，再把USB线那头插电脑U口，打开windows系统开始菜单——附件——通讯——超级终端，在超级终端里新建一个连接，选择相应的com口，然后参数设置调为默认，如图：点确定，就可以连接交换机了，输入用户名admin，密码12345，就登陆到交换机配置界面了，默认是在#号特权模式，然后输入以下命令进行配置：S2200ME-PAF#S2200ME-PAF#config （进入全局配置模式）S2200ME-PAF(config)#S2200ME-PAF(config)#hostname HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE （给交换机命名，不同地点的根据需要修改名字）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 602（创建POE交换机网管vlan602，进入vlan配置模式，网管vlan这个数据都是移动提供）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-602)#member 25-26 tagged （将上行口加入到POE交换机网管vlan里，这样才能从上层设备管理到本交换机，25-26表示25到26口，这里是24口交换机，25、26口作为上联口，随便接哪个都可以上联，所以这里把两个口都配上，tagged表示此口只接收带有vlan标记的帧）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-602)#q （quit退出vlan配置模式）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int e 25 （进入上联口25口进行配置）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-25)#duplex full speed 100 （将接口设置为强制百兆全双工模式，以使能和汇聚交换机百兆光口协商起来）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-25)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int e 26 （在26口上进行同样的配置）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-26)#duplex full speed 100HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-26)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#system （进入系统配置模式）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#ip address 10.13.21.2 255.255.255.224（设置交换机管理IP地址和掩码，这个数据也是移动给分配）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#manage vlan 602（设置交换机网管vlan，就是前面配置的602）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#gateway 10.13.21.1（配置交换机网关地址，指向上级汇聚交换机，同样由移动提供，分配交换机管理IP时就会一起把网关分给你）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 1 （进入vlan1）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1)#no mem 1-26 （将所有接口退出vlan1，因为vlan1一般都不用）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 1001（创建AP管理vlan1001，不同热点的AP管理vlan不同，由AP厂家或移动给分配）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1001)#mem 1-24 untagged （将1-24网口加入到vlan1001中，untagged表示这里接收的是AP发上来的未打vlan标记的帧，进入接口后就将打上vlan1001的标记）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1001)#mem 25-26 tagged（将上联口加入到vlan1001中，这里是tagged的，因为下联口接收到的帧经过交换机再透传上去时已经是打过vlan标记的了）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1001)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 2001（创建AP业务vlan2001，有的地方只需要一个AP管理vlan就行，不需要业务vlan，这个看具体AP数据是如何规划的，咨询AP厂家）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-2001)#mem 1-26 tagged （将所有口加入到业务vlan2001中，并且tagged的）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-2001)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#port 1-24 pvid 1001 （设置下联口pvid为AP管理vlan号1001，即下联口收到AP发过来的未打vlan标记的帧后，就给它打上vlan1001的帧标记，这个和前面的AP管理vlan要对应上）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#port 1-24 pse enable （开启下联口的端口POE供电）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#pse reserved-threshold 20 （新版POE 交换机有一个端口供电功率因子参数设置，这里20是个经验值）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#port 1-24 loop-check vlan 1001 （开启下联口的环路检测功能，检测的vlan是AP的管理vlan1001，这样可以避免工程上有时候网线或AP故障导致成环引起广播风暴，进而使整个热点的AP受影响，开启环路检测后，一旦检测到环路，交换机就会把该端口隔离，不会影响到其它口的业务，注意，环路检测应只在业务口上开启也就是接AP的口，上联口和级联口上不要开启）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE#write file （在特权模式下保存配置，然后按y确认）至此，交换机的开通完成，如果下面已接有AP，可以在#号模式下输入show interface查看接口状态，比如HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE#show interfaceIf Admin Link CurrDpx/Spd CfgDpx/Spd Descr1 UP UP Full/100M Auto/---- ---2 UP UP Full/100M Auto/---- ---3 UP Down ----/---- Auto/---- ---4 UP Down ----/---- Auto/---- ---5 UP Down ----/---- Auto/---- ---6 UP Down ----/---- Auto/---- ---7 UP Down ----/---- Auto/---- ---8 UP Down ----/---- Auto/---- ---9 UP UP Full/100M Full/100M ---10 UP Down ----/---- Full/100M ---第一列是端口号，第二列是端口逻辑管理状态，默认全部是up状态的，第三列是端口物理链路状态，第二列第三列上都显示up才表示端口开起来了，如果第三列是down，就没有接设备或没协商起来。

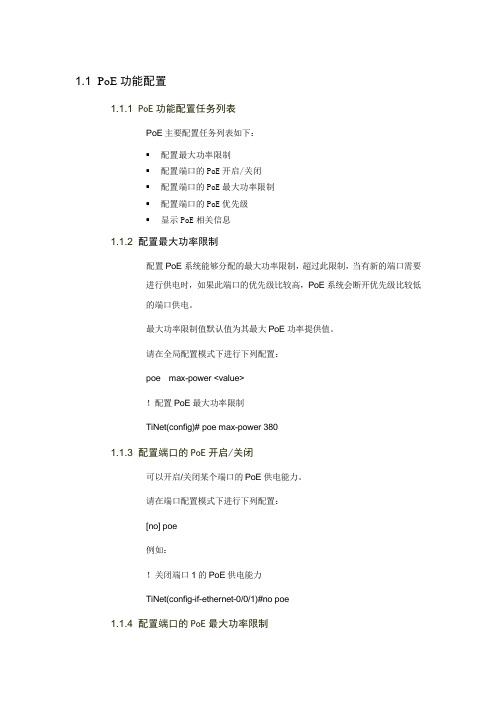

1.1 PoE功能配置1.1.1 PoE功能配置任务列表PoE主要配置任务列表如下：▪配置最大功率限制▪配置端口的PoE开启/关闭▪配置端口的PoE最大功率限制▪配置端口的PoE优先级▪显示PoE相关信息1.1.2 配置最大功率限制配置PoE系统能够分配的最大功率限制，超过此限制，当有新的端口需要进行供电时，如果此端口的优先级比较高，PoE系统会断开优先级比较低的端口供电。
最大功率限制值默认值为其最大PoE功率提供值。
请在全局配置模式下进行下列配置：poe max-power <value>！配置PoE最大功率限制TiNet(config)# poe max-power 3801.1.3 配置端口的PoE开启/关闭可以开启/关闭某个端口的PoE供电能力。
请在端口配置模式下进行下列配置：[no] poe例如：！关闭端口1的PoE供电能力TiNet(config-if-ethernet-0/0/1)#no poe1.1.4 配置端口的PoE最大功率限制可以限制端口的PoE供电最大功率，当受电端设备消耗的功率超过此值，端口停止供电。
由于开始上电时，受电端设备需要的瞬间功率会比稳定时消耗的功率大，建议将此值配置为比受电端设备需要消耗的功率大3W。
请在端口配置模式下进行下列配置：poe max-power <value>例如：！配置端口1的PoE供电最大功率限制为16WTiNet(config-if-ethernet-0/0/1)# poe max-power 160001.1.5 配置端口的PoE优先级端口的优先级分为3级：critical，high和low，同时在同一级的端口中，端口号小的端口的优先级比较大。
当PoE系统消耗的功率大于最大功率限制时，新的端口需要供电时，它会断开优先级比较低的端口供电，让新的端口可以进行供电。
系统默认端口的优先级为low。
请在端口配置模式下进行下列配置：poe priority { critical | high | low }例如：！配置端口1的优先级为highTiNet(config-if-ethernet-0/0/1)# poe priority high1.1.6 显示PoE相关信息可以查看相关的配置信息和功率消耗等情况。
Poe交换机通过带内接口配置方法烽火poe交换机带内接口地址为192.168.1.1/24，存在于交换机各带内接口上（8口供电的带内接口是1-10、16口是1-18、24口是1-26），在没有console线缆的情况下可以使用如下方式进行配置：假定交换机为8口供电交换机，1-8口连接ap，ap工作vlan是3811，交换机管理vlan 是4071，管理地址为172.16.130.23/22，网关172.16.130.1，10口上联（16口供电交换机为第18口，24口供电交换机为第26口），此处第9口（16口供电交换机为第17口，24口供电交换机为第25口）将代替eth口。
注意配置完成进行保存前不能重启交换机，若掉电需要从头开始。
将网卡设置为192.168.1.2/24，连接pc与交换机9口，依次输入：telnet 192.168.1.1（通过带内地址登录交换机）admin（用户名）12345（密码）conf（进入全局模式）port 1-8 pse ena（8口交换机供电使能；16口则是1-16，24口是1-24）pse trap enab（pse告警使能）port 1-10 link-trap enable（对8口供电交换机，在各端口使能up /down告警；16口则是1-18，24口是1-26）snmp comm GS#POE rw（配置snmp）snmp trap-ser 218.203.165.39GS#POE v2（配置snmp）inter vlan 3811（建立并进入ap管理vlan）mem 1-8 un（8口交换机可供电端口加入ap管理vlan；16口则是1-16，24口是1-24）app 1-8（将8口交换机可供电端口工作vlan设定为ap管理vlan；16口则是1-16，24口是1-24）qui（退出vlan，返回到全局模式）inter vlan 4071mem 9-10 unapp 10quisyst（进入系统模式）mana vlan 4071（设置管理vlan）(此时连接会中断，因9口的pvid是1，而管理vlan已经改变到4071。

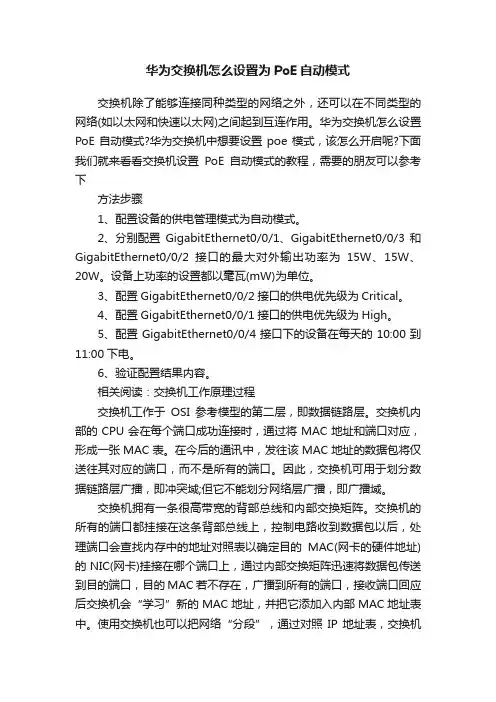

华为交换机怎么设置为PoE自动模式交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。
华为交换机怎么设置PoE自动模式?华为交换机中想要设置poe模式，该怎么开启呢?下面我们就来看看交换机设置PoE自动模式的教程，需要的朋友可以参考下方法步骤1、配置设备的供电管理模式为自动模式。
2、分别配置GigabitEthernet0/0/1、GigabitEthernet0/0/3和GigabitEthernet0/0/2接口的最大对外输出功率为15W、15W、20W。
设备上功率的设置都以毫瓦(mW)为单位。
3、配置GigabitEthernet0/0/2接口的供电优先级为Critical。
4、配置GigabitEthernet0/0/1接口的供电优先级为High。
5、配置GigabitEthernet0/0/4接口下的设备在每天的10:00到11:00下电。
6、验证配置结果内容。
相关阅读：交换机工作原理过程交换机工作于OSI参考模型的第二层，即数据链路层。
交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表。
在今后的通讯中，发往该MAC地址的数据包将仅送往其对应的端口，而不是所有的端口。
因此，交换机可用于划分数据链路层广播，即冲突域;但它不能划分网络层广播，即广播域。
交换机拥有一条很高带宽的背部总线和内部交换矩阵。
交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在，广播到所有的端口，接收端口回应后交换机会“学习”新的MAC地址，并把它添加入内部MAC地址表中。
使用交换机也可以把网络“分段”，通过对照IP地址表，交换机只允许必要的网络流量通过交换机。
6 PoE典型配置关于本章6.1 配置PoE功能示例（自动模式）6.2 配置PoE功能示例（手动模式）6.1 配置PoE功能示例（自动模式）PoE简介随着网络中IP电话、网络视频监控以及无线以太网应用的日益广泛，通过以太网本身提供电力支持的要求也越来越迫切。
多数情况下，接入点设备需要直流供电，而接入点设备通常安装在距离地面比较高的天花板或室外，附近很难有合适的电源插座，即使有插座，接入点设备需要的交直流转换器也难有位置安置。
在很多大型的局域网应用中，管理员同时需要管理多个接入点设备，这些设备需要统一的供电和统一的管理，给供电管理带来极大的不便，以太网供电PoE则正好解决了这个问题。
PoE是一种有线以太网供电技术，是目前本地局域网应用最广泛的一种技术。
PoE允许电功率通过传输数据的线路或空闲线路传输到终端设备。
通过10BASE-T、100BASE-TX、1000BASE-T、2.5GE BASE-T以太网网络供电，其可靠供电的距离最长可达到200米。
通过这种方式，可以有效的解决IP电话、无线AP（Access Point）、便携设备充电器、刷卡机、摄像头、数据采集等终端的集中式电源供电。
对于这些终端而言不再需要考虑其室内电源系统布线的问题，在接入网络的同时就可以实现对设备的供电。
PoE的优势：l可靠：电源集中供电，备份方便。
l连接简捷：网络终端不需外接电源，只需要一根网线。
l标准：符合IEEE 802.3af、IEEE 802.3at标准，使用全球统一的电源接口。
配置注意事项l仅设备名称含PWR的款型支持PoE。
l适用的产品和版本如下表所示。
表6-1举例适用的产品和版本如需了解交换机软件配套详细信息，请参见华为交换机版本配套速查。
组网需求如图6-1所示，现网环境中，交换机作为网络接入层设备。
设备下接的IP电话放置在室外，AP位于办公室外墙上，位置偏僻，都不方便接入电源，用户希望通过交换机设备直接供电，以节约设备部署成本。

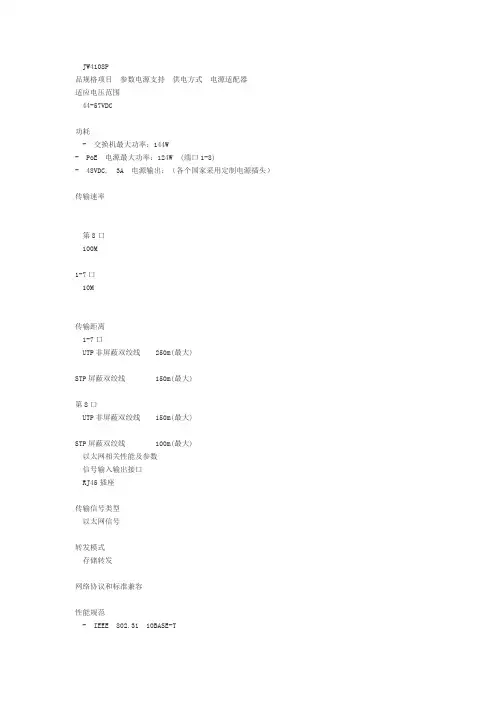

JW4108P品规格项目参数电源支持供电方式电源适配器适应电压范围44-57VDC功耗- 交换机最大功率：144W- PoE 电源最大功率：124W (端口1-8)- 48VDC, 3A 电源输出：（各个国家采用定制电源插头）传输速率第8口100M1-7口10M传输距离1-7口UTP非屏蔽双绞线 250m(最大)STP屏蔽双绞线 150m(最大)第8口UTP非屏蔽双绞线 150m(最大)STP屏蔽双绞线 100m(最大)以太网相关性能及参数信号输入输出接口RJ45插座传输信号类型以太网信号转发模式存储转发网络协议和标准兼容性能规范- IEEE 802.3i 10BASE-T- IEEE 802.3u 100BASE-TX- IEEE 802.3x Flow Control- IEEE 802.1af DTE Power via MDI- 带宽：1.6Gbps (无阻塞)- 网络延迟(100 to 100M bps)：最大延迟不到20 微秒- 包缓冲区内存：96KB- 地址数据库大小： 1,000防护可靠性- 平均无故障时间 (MTBF)： 10,000小时隔离1000V接口防护2KV 10/700us 执行标准 IEC61000-4-5整机静电防护1a 接触放电 3级 1b 空气放电 3级执行标准：IEC61000-4-2LED灯电源信号灯1个（绿）状态指示灯1个（绿）显示设备运行情况,绿灯亮时，表示当前端口已接入，闪烁表示正在传输数据。
连接指示灯7个（绿）显示设备运行情况,绿灯亮时，表示当前端口已接入，闪烁表示正在传输数据。
物理特性尺寸（长×宽×高）110mm×80mm×20mm（含接口长度）材料铁质材料颜色白色工作环境净重600g工作温度0-55℃存储温度-20-88℃湿度0-95% (无凝结）辐射- CE mark, commercial- FCC Part 15 Class B- VCCI Class B- EN 55022 (CISPR 22), Class B - C-Tick- EN 55024安全- CE Mark ,commercial- CE/LVD EN60950。
大唐电信POE 交换机技术培训资料POE原理及常规配置命令1应用场合2POE：Power Over Ethernet ，顾名思义是以太网供电，也可以被称为基于局域网的供电系统(POL, Power over LAN )或有源以太网( Active Ethernet)，它保持了与现存以太网系统和用户的兼容性。
这也是第一个关于电源分配的国际标准。
POE POE原理原理在一些特殊的应用场合，如果使用传统的带有电源线或者变压器的设备是会十分的不方便。
比如无线接入设备（如AP或者是无线路由器）通常要安置在天花板上，但在这个地方很难找到一个合适的交流电输出接口。
802.3af标准制订的规范就是为这些设备不再需要电源线接口而诞生。
同时人们发现这样在开支上面能够节省很大一部分，因此POE技术迅速的发展了起来。
POEPOE原理原理IEEE 802.3af标准是通过以太网数据线对或备用线对来实现以太网设备供电，从而摆脱了采用交流适配器所带来的麻烦。
以太网供电不仅去除了讨厌的壁式变压器，还有助于推出一整套新的设备，这些设备结合了数据和电源接口，并可对现有的10、100或1000Mbps以太网设备后向兼容。
802.3af突破了以太网的应用，它主要是一个电源传输协议，而不是数据协议。
同时POE出现也节省了布线的工作量。
POE POE原理原理以太网网线供电已经在市场上广泛应用了，特别是在IP电话、无线局域网和IP安全市场。
由于不用安装另外的电源线和电源插座，这项技术可以节省很大一部分的安装费用同时也方便管理者进行管理。
POE POE原理原理同时它还可在部署本地交流电源较为困难的场所安装网络连接设备，从而提供了更大的灵活性。
如果采用传统的交流供电方式，会产生电磁干扰，而双绞线容易受到磁场的干扰。
POE也避免了这个问题。
POEPOE原理原理一个完整的POE系统至少包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Power Device)两部分。
PSE设备是为以太网客户端设备供电的设备,同时也是整个POE以太网供电过程的管理者。
而PD设备是接受供电的PSE负载,即POE系统的客户端设备,如IP电话、网络安全摄像机、AP及掌上电脑( PDA)等许多其他以太网设备。
POE POE原理原理802.3af定义了两类PSE：端点(Endpoint) 和中跨(Midspan)POE POE原理原理端点(Endpoint)：结合了802.3af电源供电功能与数据终端设备(DTE)功能，或目前以太网交换机和集线器的转发器功能。
端点一般通过数据线对输送电源。
POE POE原理原理中跨(Midspan)：安装在数据交换机和PD之间的连线上，只向备用线对施加电源，而数据线对则直接通过。
对于基于中跨的网络，PD从一个已有的非802.3af交换机接收数据而从中跨获得电源。
POE POE原理原理这两种供电方式各具优势，中跨方式在应用中更灵活，而端点方式相比中跨方式则节省了外加PSE电源造成的很大一部分开销。
目前市场的主流是端点方式。
POE POE原理原理1、检测检测：：一开始,PSE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE 802.3af标准的受电端设备。
2、PD PD端设备分类端设备分类端设备分类：：当检测到受电端设备PD之后,PSE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。
POEPOE原理原理3、开始供电开始供电：：在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。
4、供电供电：：为PD设备提供稳定可靠48V的直流电,满足PD设备不越过15.4W的功率消耗。
5、断电断电：：若PD设备从网络上断开时,PSE就会快速地(一般在300～400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。
POE POE原理原理IEEE80 2.3af允许两种用法,应用空闲脚供电时,4、5脚连接为正极,7、8脚连接为负极。
应用数据脚供电时,将DC电源加在传输变压器的中点,不影响数据的传输。
在这种方式下线对1、2和线对3、6可以为任意极性。
标准不允许同时应用以上两种情况。
电源提供设备PSE只能提供一种用法,但是电源应用设备PD必须能够同时适应两种情况。
POEPOE原理原理S2228PoE硬件图（主要由AC电源、PSE电源、芯片、CPU、接口电路、指示灯电路、风扇等部分组成）POE POE原理原理为了实现有效的共模噪声的抑制，交换机在每路端口都增加了共模噪声的抑制电路。
端口端口PoE PoE PoE电路电路PoE PoE电路和交换机数据电路双层结构电路和交换机数据电路双层结构上面两幅图的电路以及结构能够很好的保证抑制干扰信号上面两幅图的电路以及结构能够很好的保证抑制干扰信号。
POE POE原理原理首先隔离PoE电源以及系统电源；其次，对PoE信号跟系统部分信号进行了光耦合隔离用来隔离电源部分与系统电路，降低串扰。
POE POE原理原理PoE电路部分设计了应对过压过流保护的策略，能够检测过压过流现象，并能及时作出调整，保护电路不受损坏。
POE POE原理原理SWAP按钮的功能是用于转换端口指示灯的指示模式。
1.不按SWAP按钮时，都是用来指示数据交换的情况，而且PoE指示灯也不会亮；2.当按下SWAP按钮，PoE指示灯常亮，端口指示灯转换成PoE指示模式，仅当某一端口正在提供PoE供电服务的时候所对应的端口的灯才会亮（无论是否正传输数据）。
S2228POE交换机新增了一个PoE指示灯，在SYS灯的上方，显示PoE功能是否已经使能。
还新增了一个SWAP按钮。
POE POE原理原理应用场景通过这种方式，可以有效的解决IP电话、无线AP、便携设备充电器、刷卡机、摄像头、数据采集等终端的集中式电源供电，对于这些终端而言不再需要考虑其室内电源系统布线的问题，在接入网络的同时就可以实现对设备的供电。
POE POE组网方案组网方案IP 电话语音网关智能终端PSTN IP 电话数据库S2228POEInternet分支IP 电话语音网关智能终端IP 电话数据库S3928呼叫管理服务器S2228POE中心百兆千兆应用场景2228和3552做二层数据转发，AP接在交换机上通过交换机光口上联；部分站点由于PoE交换机数量比较多所以用到了3512GX汇聚2228和3552的数据流网管中心负责预先配置BRAS的公网地址，用户接入时由BRAS给其分配一个公网IP地址。
AP的所有工作数据在AC配置，业务开通时由网管中心根据区局的工单来具体负责配置指定各种配置规范，预先下发给区局。
1.站点内所有交换机需由建设单位协调设备厂家进行数据配置，站点交换机管理IP地址由各区局在网管中心预先给定的地址段内自行分配。
其中，楼层交换机直接连接AP的端口根据AP厂家不同起不同的传输VLAN，上联的端口及站点汇聚交换机做数据透传即可。
2.对于站点内自有AC设备（下沉式AC），其管理VLAN及管理IP跟站点交换机同样配置，业务VLAN及上联BRAS端口由建设单位和区局根据网管中心预先规划自行指定。
3.需根据网管中心的配置规范自行确定站点的业务VLAN并随工单告知网管中心，每个业务VLAN号随站点建设工单事件先后由小到大顺序使用，在同一台BRAS下的站点业务VLAN号不能重复使用。
4.在端局汇聚交换机上预留了1-2块48GE端口板专用于WLAN站点上联汇聚，在站点开通时，按照时间先后顺序占用端口，由区局分配，建设单位施工。
5.在端局汇聚交换机，根据站点AP设备厂家的不同，在汇聚交换机下联站点端口上打上不同的传输VLAN标识，此工作由区局根据网管中心下发的规范规则实施。
开通一个WLAN站点，需要在汇聚交换机下联端口上做2个VLAN 数据，包括站点交换机管理VLAN，站点AP传输VLAN。
6.根据现网所用AC设备厂家不同，数据传输VLAN分配如下：华为公司AP上联的VLAN为3010；贝尔3011/中兴3012/华三3013;全网所有交换机的管理VLAN为30193019。
3019vlan1,3011,3019 //生成Vlan ID 3011，3019!interface FastEthernet0/1switchport pvid3011 //将F0/1端口归属于Vlan3011!interface FastEthernet0/2switchport pvid3011 //将F0/2端口归属于Vlan3011!interface GigaEthernet0/1switchport mode trunk //将G0/1端口配置为trunk，透传3011、3019 !interface GigaEthernet0/2switchport mode trunk //将G0/2端口配置为trunk，透传3011、3019 !interface VLAN3019//配置管理vlan IP地址ip address 111.115.61.220 255.255.252.0!ip default-gateway 111.115.60.1 //配置网管Vlan默认路由!spanning-tree mode rstp//配置快速生成树协议!hostname WLAN5555-SW1 //配置交换机名称!aaa authentication login default local //配置登录认证方式为本地认证aaa authentication enable default none //关闭enable认证!username 12345 password 0 abcde//配置认证用户名和密码!write //保存全局show run//显示配置信息show ver//显示版本信息show ver all//显示各软件模块版本信息show task//显示CPU利用率Show mem mblk//显示内存占用率show span//显示生成树状态show vlan//显示Vlan状态show interface//显示各端口信息端口下poe_show_interface//显示端口的PoE状态交换机默认开启交换机默认开启PoE PoE PoE功能功能功能，，查看连接非查看连接非PD PD PD的交换机端口的交换机端口S2228POE_config_f0/23#poe_show_interfacePort Power Enabled : enablePort Operating Status : onPort IEEE Class : 0Port Detection Status : searchingPort Fault Status : no faultsPort Current : 0 mA 0 mAPort Voltage : 0.0 V 0.0 VPort Current Power : 0 mw 0 mwPort Max Power : 15400 mwPort PD Discription : noneS2228POE_config_f0/23#交换机默认开启交换机默认开启PoE PoE PoE功能功能功能，，查看连接查看连接PD PD PD的交换机端口的交换机端口S2228POE_config_f0/1#poe_show_interfacePort Power Enabled : enablePort Operating Status : onPort IEEE Class : 0Port Detection Status : delivering-powerPort Fault Status : no faultsPort Current : 263 mA 263 mAPort Voltage :47.4 VPort Current Power :12466 mwPort Max Power : 15400 mwPort PD Discription : none关闭交换机连接关闭交换机连接PD PD PD的端口的的端口的的端口的PoE PoE PoE功能功能功能，，查看该端口S2228POE_config_f0/1#poe_mode disableS2228POE_config_f0/1#S2228POE_config_f0/1#poe_show_interfacePort Power Enabled : disable disablePort Operating Status : off offPort IEEE Class : 0Port Detection Status : disabled disabledPort Fault Status : no faultsPort Current : 0 mA 0 mAPort Voltage : 47.4 V 47.4 VPort Current Power : 0 mw 0 mwPort Max Power : 15400 mw Port PD Discription : none恢复交换机的恢复交换机的PoE PoE PoE功能功能功能，，拔出网线拔出网线，，查看该端口S2228POE_config_f0/1#poe_show_interfacePort Power Enabled : enablePort Operating Status : onPort IEEE Class : 0Port Detection Status : searchingPort Fault Status : no faultsPort Current : 1 mA 1 mAPort Voltage : 47.4V 47.4VPort Current Power : 47.4 mw 47.4 mwPort Max Power : 15400 mwPort PD Discription : PD还可以通过display_poe命令来查看所有端口POE状态：S2228POE#display_poeShow all the poe ports' brief statusPort f0/1: Power is enabled; Detection Status is delivering-powerPort f0/2: Power is enabled; Detection Status is searching Port f0/3: Power is enabled; Detection Status is searching …………………………………………………………………Port f0/22: Power is enabled; Detection Status is searching Port f0/23: Power is enabled; Detection Status is searching Port f0/24: Power is enabled; Detection Status is searching可以通过set_poetime命令用来设置LED 在POE模式下的持续时间，在POE模式下，系统超过该时间将返回到Normal模式下：S2228POE_config#set_poetime 20可以通过poe_mode pdtype命令来备注对端所连的PD设备，便于进行管理。
