(完整版)联想拯救者R720品牌机UEFI+GPT分区+intelRSTPremium硬盘模式完美安装Win10专业版

用于引导Windows的GPT磁盘（预装Win8电脑）各分区作用详解随着预装Win8电脑大量涌向市场，UEFI+GPT这一标准组合受到了更大范围的关注。

UEFI+GPT无疑是未来的发展趋势，所以我们有必要先来了解一下用于引导Windows的GPT分区结构的磁盘中一些特殊分区的作用。

使用Windows安装程序默认创建的分区当我们在GPT中安装Windows8/7，并且使用Windows安装程序对硬盘进行重分区操作时默认将创建下表所示的几个分区。

的方法可参考《Diskpart工具应用两则：MBR/GPT分区转换& 基本/动态磁盘转换》。

当Windows 8 系统无法正常启动时也会自动故障转移至WinRE。

在Windows7中WinRE和Windows安装分区在同一个分区，并没有单独拿出来。

Win8中微软默认将WinRE和Windows 安装分区分离，目的应该是最大程度保证WinRE的可靠性。

在MBR硬盘上安装Windows 8时，你会发现系统保留分区的大小由Win7时的100MB 扩大到了350MB，这多出来的空间就是用于保存WinRE映像的。

第二个分区是存放系统引导文件的分区，这是实现UEFI引导所必须的分区。

第三个MSR分区，这是微软保留分区，目前尚不清楚其具体作用。

已知将基本磁盘转换为动态磁盘是该分区将发挥作用。

第四个就是我们安装系统是要选择的目标分区。

其实际容量=你指定的容量-前面几个分区容量。

如果只考虑系统的正常启动，那么EFI系统分区（第二个）和Windows安装分区（第四个分区）这两个分区是必须的。

预装Windows 8的品牌机默认分区（以联想某型号为例）在预装Win8的品牌机中同样会看到上表中所示的这些分区，不过其大小可能会有所不同，同时你可能还会看到其他的隐藏分区。

下表是联想某一型号预装Win8电脑默认的分区情况。

对比第一个表中的分区情况，第二个表格中多出来的分区是用于品牌机一键恢复的。

名称解释：Disk Group ：磁盘组，这里相当于是阵列，例如配置了一个RAID5,就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个 VDPD(Physical Disk)：物理磁盘 HS ： Hot Spare 热备 Mgmt ：管理配置raid5Entering Lifccyclo CaintrollerTwo 2 r20 GHz; E ight-enre Processors - Bus Speed :OrlS 1© GT/E 」LZ X LS Cache ：2 MBSystem runn I ng at Z .ZQ GHzSystrrai MEM^ry S ize ： 61 . O GB, MEmory *p 於亡d ： 1333 MHzj Uoltager 1 .35UInitia I iz ing ] nte Hffl ；) Ooot Agent GE vl , 3.7& FXE Z.l 邸ui Id ©90 (WfM 葭❷JP 口WNsrEdge Exp 依md 巍ble RAID Contro 1 ]JEF BIDS Cnpijr-iUhl 1fr 1 7H11 I.^T rnrpnrjt inn |Fress"<Ctr I ><^>~to fftun Conf iguirflt ion Utility HAi -0 (JSUS Z Dev tiYlbr HI 111 FU 侬必必正；之1 5.1-01321 VirLud] HrJutfCv) Eumid 。

・，■皆 huK t ・44加」、 HA -1 llliXH b %。

钊 fEHC Htfia Ada.pter FU Xll.m Z1.9.1-913Z 0 V'irtud)耻」如加)fuund thi hctiti ・4”朝「卜1 Uirtua] Dr I hanJ I cd! hi| BGU^CFLB UEEPifiLan .1e3CTRL+R 进入raid 配置界面UD Mgmt ।1P ET1C H71I3I* Hiiii CB LLS 酗船.»eu 8rfen^iiripiit Eng Ine tlndn Hn-nsfEMr^t E-nn"i ne IKI^nHrtre也FT I 口哈Pnlch -用匚tflm；HOEEi：flosqL- I Disk Gr-uiii|i : GL 帅[D sL 17UirtbKi! 1 Disks '-J 。

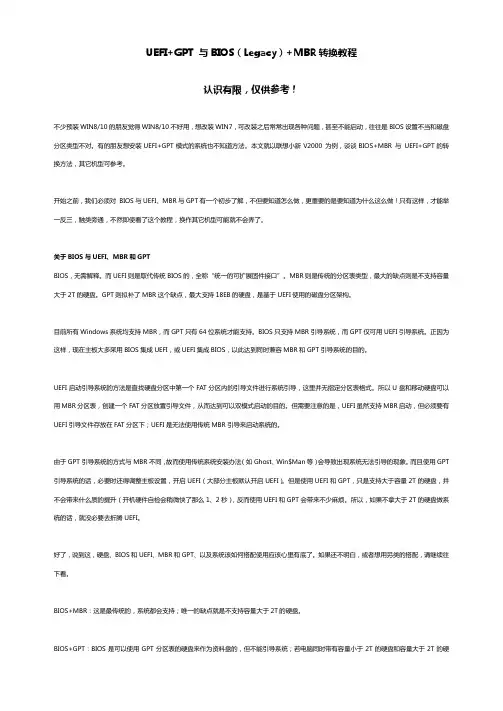

UEFI+GPT与BIOS（Legacy）+MBR转换教程认识有限，仅供参考！不少预装WIN8/10的朋友觉得WIN8/10不好用，想改装WIN7，可改装之后常常出现各种问题，甚至不能启动，往往是BIOS设置不当和磁盘分区类型不对。

有的朋友想安装UEFI+GPT模式的系统也不知道方法。

本文就以联想小新V2000为例，谈谈BIOS+MBR 与UEFI+GPT的转换方法，其它机型可参考。

开始之前，我们必须对BIOS与UEFI、MBR与GPT有一个初步了解，不但要知道怎么做，更重要的是要知道为什么这么做！只有这样，才能举一反三，触类旁通，不然即使看了这个教程，换作其它机型可能就不会弄了。

关于BIOS与UEFI、MBR和GPTBIOS，无需解释。

而UEFI则是取代传统BIOS的，全称“统一的可扩展固件接口”。

MBR则是传统的分区表类型，最大的缺点则是不支持容量大于2T的硬盘。

GPT则拟补了MBR这个缺点，最大支持18EB的硬盘，是基于UEFI使用的磁盘分区架构。

目前所有Windows系统均支持MBR，而GPT只有64位系统才能支持。

BIOS只支持MBR引导系统，而GPT仅可用UEFI引导系统。

正因为这样，现在主板大多采用BIOS集成UEFI，或UEFI集成BIOS，以此达到同时兼容MBR和GPT引导系统的目的。

UEFI启动引导系统的方法是查找硬盘分区中第一个FAT分区内的引导文件进行系统引导，这里并无指定分区表格式。

所以U盘和移动硬盘可以用MBR分区表，创建一个FAT分区放置引导文件，从而达到可以双模式启动的目的。

但需要注意的是，UEFI虽然支持MBR启动，但必须要有UEFI引导文件存放在FAT分区下；UEFI是无法使用传统MBR引导来启动系统的。

由于GPT引导系统的方式与MBR不同，故而使用传统系统安装办法（如Ghost、Win$Man等）会导致出现系统无法引导的现象。

而且使用GPT引导系统的话，必要时还得调整主板设置，开启UEFI（大部分主板默认开启UEFI）。

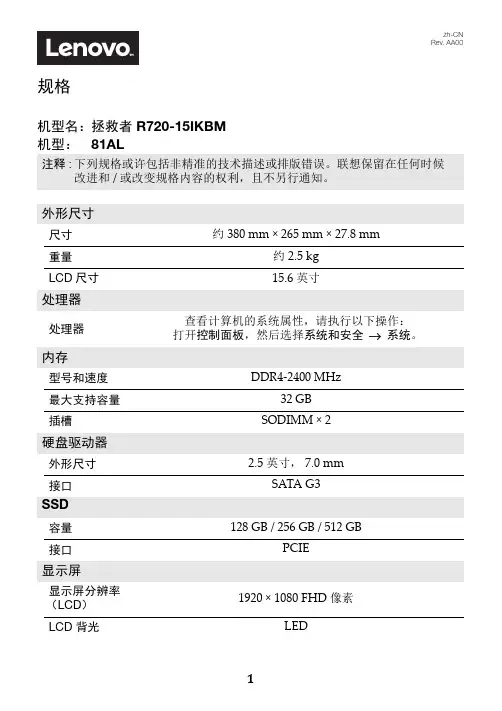

规格机型名：拯救者 R720-15IKBM机型：81AL注释:下列规格或许包括非精准的技术描述或排版错误。

联想保留在任何时候改进和/或改变规格内容的权利，且不另行通知。

外形尺寸尺寸约380 mm × 265 mm × 27.8 mm重量约2.5 kgLCD尺寸15.6英寸处理器处理器查看计算机的系统属性，请执行以下操作：打开控制面板，然后选择系统和安全系统。

内存型号和速度DDR4-2400 MHz最大支持容量32 GB插槽SODIMM × 2硬盘驱动器外形尺寸 2.5 英寸，7.0 mm接口SATA G3SSD容量128 GB / 256 GB / 512 GB 接口PCIE显示屏显示屏分辨率（LCD）1920 × 1080 FHD 像素LCD 背光LEDzh-CN Rev. AA00规格I/O 端口USB USB 2.0 × 1, USB 3.0 × 2 Type-C Type-C × 1音频组合音频插孔 × 1视频/音频HDMI 端口 × 1显示端口迷你接口 × 1以太网口RJ-45 × 1 (10/100/1000 Mbps)电池组类型锂离子电池组芯/容量 3 芯，45 Wh注释:电池容量为典型或通常容量，根据特定实验环境测定，在其他环境中获得的数据可能会明显不同，但将不低于额定容量（见产品标签）。

交流电源适配器输入100-240 V，50-60 Hz 交流输出电压20 V 直流电源135 W其它摄像头HD 720P安全Kensington 迷你安全锁插槽 × 1。

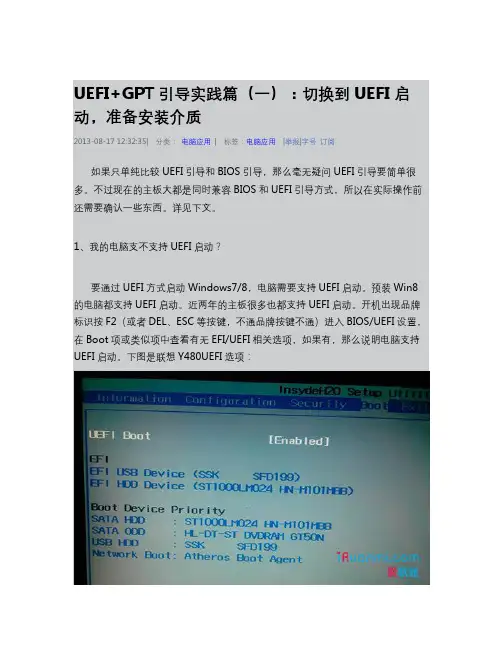

UEFI+GPT引导实践篇（一）：切换到UEFI启动，准备安装介质2013-08-17 12:32:35| 分类：电脑应用 | 标签：电脑应用|举报|字号订阅如果只单纯比较UEFI引导和BIOS引导，那么毫无疑问UEFI引导要简单很多。

不过现在的主板大都是同时兼容BIOS和UEFI引导方式，所以在实际操作前还需要确认一些东西。

详见下文。

1、我的电脑支不支持UEFI启动？要通过UEFI方式启动Windows7/8，电脑需要支持UEFI启动。

预装Win8的电脑都支持UEFI启动。

近两年的主板很多也都支持UEFI启动。

开机出现品牌标识按F2（或者DEL、ESC等按键，不通品牌按键不通）进入BIOS/UEFI设置，在Boot项或类似项中查看有无EFI/UEFI相关选项，如果有，那么说明电脑支持UEFI启动。

下图是联想Y480UEFI选项：联想Y480 UEFI引导选项2、想要UEFI启动，我该选择安装什么操作系统？目前几乎所有个人电脑CPU都是x64架构，其UEFI启动仅支持64位Vista、64位Win7以及64位Win8。

所以你只能从这三个操作系统中选择。

3、预装Win8的电脑想要安装64位Win7、Vista需关闭安全启动，并开启CMS具体选项：①找到类似“Boot mode”或者“UEFI/Legacy Boot”设置项，将其设置为“UEFI only”或类似选项。

②如果能找到“Lunch CSM”或类似选项，将其设为“Enabled”，即开启状态。

③找到“Secure Boot”或类似选项，将其设为“Disabled”，即关闭状态。

不关闭安全启动，无法安装Win8之外的操作系统。

4、（非安装双系统跳过此步）为将要安装的操作系统开辟新的分区如果想要在现有系统基础上再安装一个操作系统组成双系统，首先你现有的系统必须为UEFI+GPT引导（例如，预装Win8系统），否则只能在安装过程中删除硬盘所有数据自动完成转换。

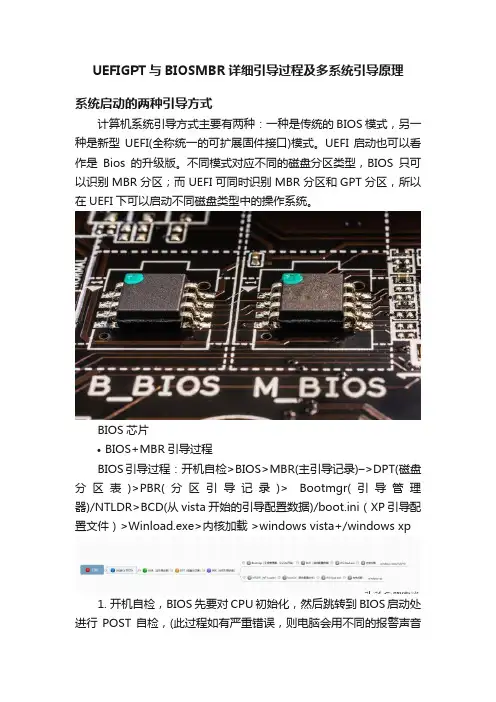

UEFIGPT与BIOSMBR详细引导过程及多系统引导原理系统启动的两种引导方式计算机系统引导方式主要有两种：一种是传统的BIOS模式，另一种是新型UEFI(全称统一的可扩展固件接口)模式。

UEFI启动也可以看作是Bios的升级版。

不同模式对应不同的磁盘分区类型，BIOS只可以识别MBR分区；而UEFI可同时识别MBR分区和GPT分区，所以在UEFI下可以启动不同磁盘类型中的操作系统。

BIOS芯片•BIOS+MBR引导过程BIOS引导过程：开机自检>BIOS>MBR(主引导记录)–>DPT(磁盘分区表)>PBR(分区引导记录)> Bootmgr(引导管理器)/NTLDR>BCD(从vista开始的引导配置数据)/boot.ini（XP 引导配置文件）>Winload.exe>内核加载 >windows vista+/windows xp1.开机自检，BIOS先要对CPU初始化，然后跳转到BIOS启动处进行POST自检，(此过程如有严重错误，则电脑会用不同的报警声音提醒)，接下来采用读中断的方式加载各种硬件，完成硬件的初始化。

2.读入MBR(主引导记录),MBR主要功能是在分区表(DPT)中寻找可引导的活动分区(也叫激活主分区)，并找到该分区的引导扇区(分区的第一个扇区)中的分区引导记录(PBR)，载入PBR中的启动管理器(bootmgr.exe或NTLDR)。

注意：MBR磁盘分区格式下，一个磁盘只允许有一个分区是活动的，因此启动文件(bootmgr、BCD)必须存放在活动的主分区内，这样才能找到系统载入程序。

3.启动管理器读取该分区boot文件夹里的启动配置文本BCD(或根目录下boot.ini)，然后根据启动设置文件定位并加载二级引导载入程序winload.exe来加载OS内核。

如果有多个系统，启动配置文件就会有多个启动项，相应的bootmgr也会提供选择菜单，然后则根据用户选择来决定加载哪个系统的Winload(多系统引导选择)。

联想拯救者R720品牌机UEFI+GPT分区+intel RST Premium硬盘模式完美安装Win10专业版电脑小白，不足之处高手指正！最近入手了一台拯救者R720-151KBN，双硬盘(三星固态与希捷机械)，USB3.0接口，intel RST Premium硬盘模式，UEFI启动。

因为预装win10家庭版，不用想也要换专业版啊。

只能费劲的折腾与摸索，总算完美解决。

仅供参考，不一定适合所有品牌机。

一．安装前准备：1.MSDN版WIN10镜像1709秋季版，2. Intel RST premium驱动（必须，不然无法识别硬盘）3.PE工具U盘，建议NTFS（网上随便找的老毛桃UEFI版，关于PE版本网上很多，只要尽量最新，支持UEFI启动，不做推荐了。

）4.注意一点将Intel RST premium的驱动复制到PE工具的U盘里。

补充：镜像可以存在PE优盘里，只要U盘够大，不是FAT文件系统（FAT/FAT32不支持大文件），或存在硬盘里（不要存在你要安装系统的盘里，建议机械盘）二．安装驱动1.先了解下这款新笔记本的BIOS默认状态：Intel RST Premium，UEFI启动全部默认状态，不需要修改！！！2，重启出现联想LOGO时，迅速按F12，进入启动管理器Boot Manager（不一样的机器不一样的选择）。

这里补充——别的机器应该在BOOT里可以直接选择第一启动为USB启动。

选择EFI USB Device....成功进入PE微系统。

（优盘不一样显示不一样，金士顿会出现Kingston 的英文字符）3.进入后会提示没发现硬盘（因为没有RST的硬盘的驱动），这里建议做PE的，最好植入Intel RST Premium驱动。

4.右键计算机属性，打开设备管理器，更新RST驱动，就会发现硬盘。

点设备管理器，下拉点开存储控制器，发现黄色感叹号即缺少驱动的状态。

更新驱动，选择“浏览计算机以查找驱动程序软件”，不要选第一个，没联网。

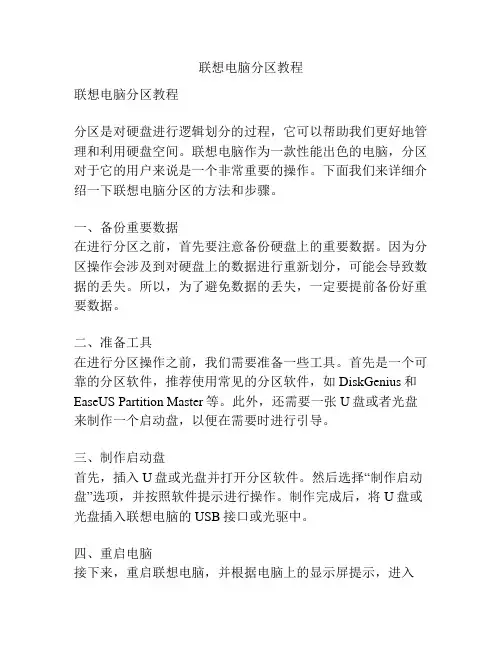

联想电脑分区教程联想电脑分区教程分区是对硬盘进行逻辑划分的过程，它可以帮助我们更好地管理和利用硬盘空间。

联想电脑作为一款性能出色的电脑，分区对于它的用户来说是一个非常重要的操作。

下面我们来详细介绍一下联想电脑分区的方法和步骤。

一、备份重要数据在进行分区之前，首先要注意备份硬盘上的重要数据。

因为分区操作会涉及到对硬盘上的数据进行重新划分，可能会导致数据的丢失。

所以，为了避免数据的丢失，一定要提前备份好重要数据。

二、准备工具在进行分区操作之前，我们需要准备一些工具。

首先是一个可靠的分区软件，推荐使用常见的分区软件，如DiskGenius和EaseUS Partition Master等。

此外，还需要一张U盘或者光盘来制作一个启动盘，以便在需要时进行引导。

三、制作启动盘首先，插入U盘或光盘并打开分区软件。

然后选择“制作启动盘”选项，并按照软件提示进行操作。

制作完成后，将U盘或光盘插入联想电脑的USB接口或光驱中。

四、重启电脑接下来，重启联想电脑，并根据电脑上的显示屏提示，进入BIOS设置界面。

在BIOS设置界面中，找到“启动顺序”或“启动设备”的选项，并将U盘或光盘设为启动优先级最高的设备。

五、分区操作当电脑从启动盘引导完成后，我们就可以进行分区操作了。

首先，选择“分区”选项，然后选择需要进行分区的硬盘。

一般情况下，联想电脑的硬盘只有一个，所以我们直接选择该硬盘进行分区即可。

六、选择分区方式在进行分区操作之前，我们还需要选择分区的方式。

分区的方式有两种，一种是MBR分区方式，另一种是GPT分区方式。

MBR分区方式适用于传统的BIOS系统，而GPT分区方式适用于较新的UEFI系统。

通常情况下，我们选择GPT分区方式。

七、创建分区选择分区方式之后，我们可以开始创建分区了。

首先，点击“新建分区”的按钮，并设置分区的大小、分区的名称和分区的文件系统类型。

分区的大小可以根据自己的需求进行设置，但是建议不要将整个硬盘都分配给同一个分区。

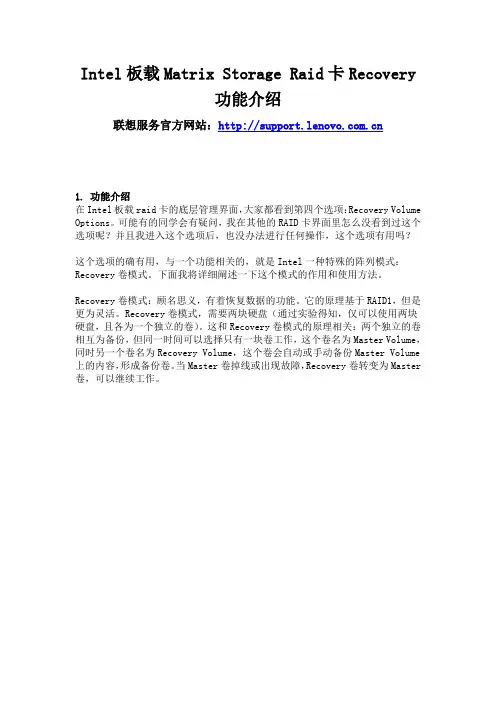

Intel板载Matrix Storage Raid卡Recovery功能介绍联想服务官方网站：1. 功能介绍在Intel板载raid卡的底层管理界面，大家都看到第四个选项：Recovery Volume Options。

可能有的同学会有疑问，我在其他的RAID卡界面里怎么没看到过这个选项呢？并且我进入这个选项后，也没办法进行任何操作，这个选项有用吗？这个选项的确有用，与一个功能相关的，就是Intel一种特殊的阵列模式：Recovery卷模式。

下面我将详细阐述一下这个模式的作用和使用方法。

Recovery卷模式：顾名思义，有着恢复数据的功能。

它的原理基于RAID1，但是更为灵活。

Recovery卷模式，需要两块硬盘（通过实验得知，仅可以使用两块硬盘，且各为一个独立的卷）。

这和Recovery卷模式的原理相关：两个独立的卷相互为备份，但同一时间可以选择只有一块卷工作，这个卷名为Master Volume，同时另一个卷名为Recovery Volume，这个卷会自动或手动备份Master Volume 上的内容，形成备份卷。

当Master卷掉线或出现故障，Recovery卷转变为Master 卷，可以继续工作。

2. 使用方法基本原理大体如此，下面我们说一说使用方法。

首先，我们在创建阵列的时候，选择RAID类型为Recovery，并且选择Master Volume（Tab键）和Recovery Volume （Space键）。

创建过程很简单，接下来我们就可以部署操作系统了。

需要注意的是我们仍然需要加载驱动。

在安装系统的过程中我们可以发现可用硬盘的容量只有实际硬盘容量的一半，这点和RAID1相同。

安装完操作系统，我们需要安装管理软件。

在这需要注意的是要安装最新版本（9.5.0.1037）的管理软件。

在管理软件中我们可以看到创建的Recovery模式卷，类型是“恢复”。

我们可以对卷进行如图操作。

类型：更改类型。

DELL R720安装系统支持大于2T分区
UEFI安装系统到GPT硬盘(Windows服务器)
随着大硬盘的普及以及数据量的不断增加，会有一些用户需要将操作系统安装在GPT格式的大硬盘。

首先，操作系统必须要支持系统安装在GPT分区，再次服务器支持UEFI启动（DELL11G以上）。

硬盘，600G*5做Raid5
默认会分一个2T的分区，其他成一个分区。

需求，把5个HD合成一个分区，再手动去分配OS占用的分区大小。

步骤：
1.建立Raid
a)开机，ctrl+R进行Raid配置
b)选择Raid卡，按F2，清除现有Raid
c)光标选择到Raid卡，按F2，create new VD,将5个HD全做Raid5
d)按F2,init vd (初始化VD)
配置完成重启
2.开机按F2进行BIOS设置
a)进入BIOS,将启动模式选择成UEFI
3.开机按F11进行UEFI启动
4.进入Boot Manager,选择UEFI Boot Menu
5.选光驱
6.Press any key to install OS
7.看到所有HD变成一个，进行分区安装即可
8.。
