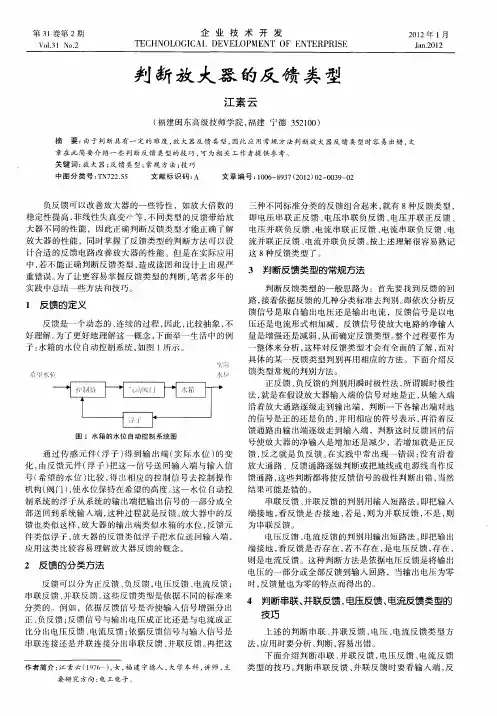

判断放大器反馈类型的方法

集成运算放大器中反馈的类型和判别方法作者：周庆华来源：《硅谷》2014年第10期摘要在电子电路中，反馈的应用是极为广泛的，而集成运算放大器（简称集成运放）中引入的负反馈更对其电路的性能有着十分重要的影响。

文章就集成运算放大器中反馈的类型进行了描述，并对反馈的几种不同判别方法进行了研究和总结。

关键词集成运算放大器；反馈；反馈类型；判别方法中图分类号：TN722 文献标识码：A 文章编号：1671-7597（2014）10-0132-021 反馈的分类（类型）将电路输出端输出的电压或者电流的全部或者其中的一部分，通过反馈电路引回到输入端（如图1）称为反馈。

图1反馈根据对输入端信号的增强或者削弱情况，又可以分为正反馈和负反馈两种不同的类型。

若Xd（净输入信号）>Xi（输入信号），即Xf（反馈信号）对集成运算放大器的输入端Xi（输入信号）起到了增强的作用，则此种反馈被称之为正反馈；若Xd（净输入信号）负反馈根据从集成运算放大器输出端引出的方式不同又可以分为电压反馈（或者电流反馈）；根据引回到集成运算放大器的输入端形式的不同又可以分为串联反馈（或者并联反馈），最后再根据输出端和输入端不同的引出引入方式组合成四种类型的负反馈，即：电压-并联-负反馈、电流-并联-负反馈、电压-串联-负反馈、电流-串联-负反馈。

2 反馈的判别方法针对集成运算放大器而言，反馈的判别是有一定的步骤的。

首先判断有无反馈；接着判断是正反馈还是负反馈；如果是负反馈，最后再判断负反馈的类型。

2.1 有无反馈的判别方法如果集成运算放大器的输出端和输入端有电路连接，并且反馈电路将输出端的电压或电流引入到输入端，则说明此时的电路有反馈（如图2）。

图2但有一种集成运算放大器的电路需要特别注意，虽然看似有反馈，但实际电路是直接接地的，输出端的信号没有引回到输入端，此时的集成运算放大器电路是没有反馈的（如图3）。

图32.2 正反馈和负反馈的两种判别方法方法一：集成运算放大器正反馈和负反馈的通用判别方法一般采用的是瞬时极性法，具体的判别分成以下三个步骤：①先任意假设集成运算放大器的两个输入端的任一输入端在某一瞬间的极性（假设时可以假设极性为“+”，也可以假设极性为“-”）；②根据反相输入端电位的瞬时极性与同相输入端电位的瞬时极性相反；输出端电位的瞬时极性与反相输入端电位的瞬时极性相反；输出端电位的瞬时极性与同相输入端电位的瞬时极性相同的三个标准（或者直接看集成运算放大器图形的符号，标示“+”相同符号的端口极性相同，标示“+”、“-”不同符号的端口极性相反），标出集成运算放大器另外一个输入端和输出端电位的瞬时极性；③根据反馈电路上所标示出的极性，与输入端标示的极性进行对比，即可以确定反馈类型。

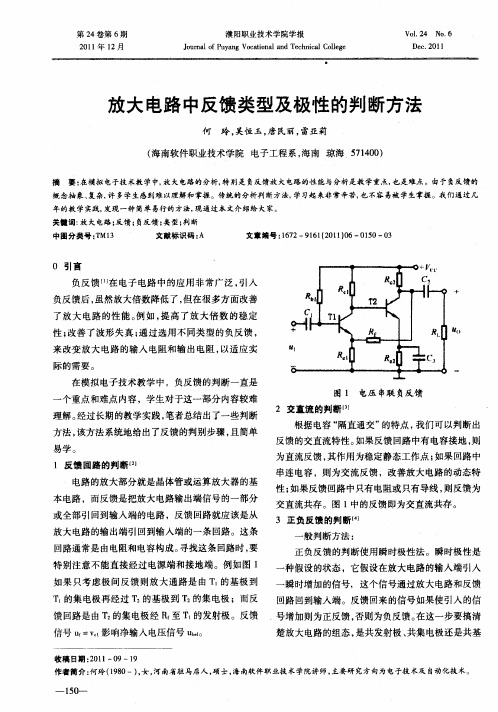

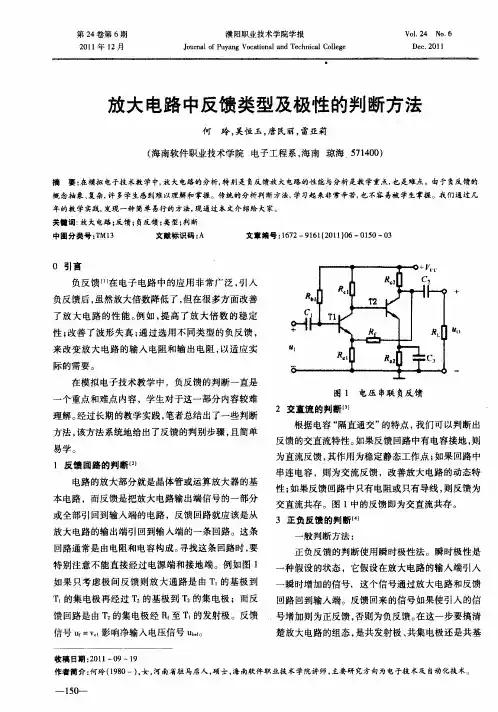

放大电路反馈类型的判断方法摘要：正确判断反馈放大电路的反馈类型，是分析放大电路的基础，也是电子技术中的重点和难点内容，本文主要介绍了反馈的几种类型及反馈类型的判断方法，通过结合实例就反馈类型的判断做了较为深入的分析，总结了不同电路的反馈类型简单有效的判断方法，有助于初学者更好更快的掌握反馈的知识。

关键词：放大电路，反馈，输入端，输出端，瞬时极性，反馈类型如何正确地判断放大电路的反馈类型，本人通过多年的实践，在理解基本概念的同时，抓住反馈电路结构特点，直观地看反馈网络在输入端、输出端的连接关系，总结归纳出一套比较直观、简单、快速的判断方法，对分立元件电路和集成电路、单级、多级放大电路都适用，现将这种方法介绍如下：一、反馈概念和类型所谓反馈就是把放大电路输出的一部分或全部经一定网络反送回输入端，并与输入信号相合成的过程。

反馈信号的取出方式和合成方式代表了反馈类型，根据反馈的极性、反馈信号的取样对象及反馈电路在放大电路中的连接方式，大致有：（1）正（负）反馈；（2）交（直）流反馈；（3）电压（流）反馈；（4）串（并）联反馈。

针对信号是单端输入的情况而言，可以组成以下类型的反馈放大电路，它们是：（1）电压串联交（直）流负反馈；（2）电压串联交（直）流正反馈；（3）电压并联交（直）流负反馈；（4）电压并联交（直）流正反馈；（5）电流串联交（直）流负反馈；（6）电流串联交（直）流正反馈；（7）电流并联交（直）流负反馈；（8）电流并联交（直）流正反馈等。

在信号是双端输入的情况下，就不再有串并联之分，可以组成以下类型的反馈放大电路：1）电压交（直）流负反馈；（2）电压交（直）流正反馈；（3）电流交（直）流负反馈；（4）电流交（直）流正反馈。

二、反馈类型的具体判断方法1．单端输入电路形式反馈类型的判断方法单端输入：输入信号只加在放大电路的某一个输入端上。

（1）根据反馈信号与输入信号在放大电路输入端接法不同，可分为串联反馈和并联反馈。

集成运算放大器中反馈的类型和判别方法作者：周庆华来源：《硅谷》2014年第10期摘要在电子电路中，反馈的应用是极为广泛的，而集成运算放大器（简称集成运放）中引入的负反馈更对其电路的性能有着十分重要的影响。

文章就集成运算放大器中反馈的类型进行了描述，并对反馈的几种不同判别方法进行了研究和总结。

关键词集成运算放大器；反馈；反馈类型；判别方法中图分类号：TN722 文献标识码：A 文章编号：1671-7597（2014）10-0132-021 反馈的分类（类型）将电路输出端输出的电压或者电流的全部或者其中的一部分，通过反馈电路引回到输入端（如图1）称为反馈。

图1反馈根据对输入端信号的增强或者削弱情况，又可以分为正反馈和负反馈两种不同的类型。

若Xd（净输入信号）>Xi（输入信号），即Xf（反馈信号）对集成运算放大器的输入端Xi（输入信号）起到了增强的作用，则此种反馈被称之为正反馈；若Xd（净输入信号）负反馈根据从集成运算放大器输出端引出的方式不同又可以分为电压反馈（或者电流反馈）；根据引回到集成运算放大器的输入端形式的不同又可以分为串联反馈（或者并联反馈），最后再根据输出端和输入端不同的引出引入方式组合成四种类型的负反馈，即：电压-并联-负反馈、电流-并联-负反馈、电压-串联-负反馈、电流-串联-负反馈。

2 反馈的判别方法针对集成运算放大器而言，反馈的判别是有一定的步骤的。

首先判断有无反馈；接着判断是正反馈还是负反馈；如果是负反馈，最后再判断负反馈的类型。

2.1 有无反馈的判别方法如果集成运算放大器的输出端和输入端有电路连接，并且反馈电路将输出端的电压或电流引入到输入端，则说明此时的电路有反馈（如图2）。

图2但有一种集成运算放大器的电路需要特别注意，虽然看似有反馈，但实际电路是直接接地的，输出端的信号没有引回到输入端，此时的集成运算放大器电路是没有反馈的（如图3）。

图32.2 正反馈和负反馈的两种判别方法方法一：集成运算放大器正反馈和负反馈的通用判别方法一般采用的是瞬时极性法，具体的判别分成以下三个步骤：①先任意假设集成运算放大器的两个输入端的任一输入端在某一瞬间的极性（假设时可以假设极性为“+”，也可以假设极性为“-”）；②根据反相输入端电位的瞬时极性与同相输入端电位的瞬时极性相反；输出端电位的瞬时极性与反相输入端电位的瞬时极性相反；输出端电位的瞬时极性与同相输入端电位的瞬时极性相同的三个标准（或者直接看集成运算放大器图形的符号，标示“+”相同符号的端口极性相同，标示“+”、“-”不同符号的端口极性相反），标出集成运算放大器另外一个输入端和输出端电位的瞬时极性；③根据反馈电路上所标示出的极性，与输入端标示的极性进行对比，即可以确定反馈类型。

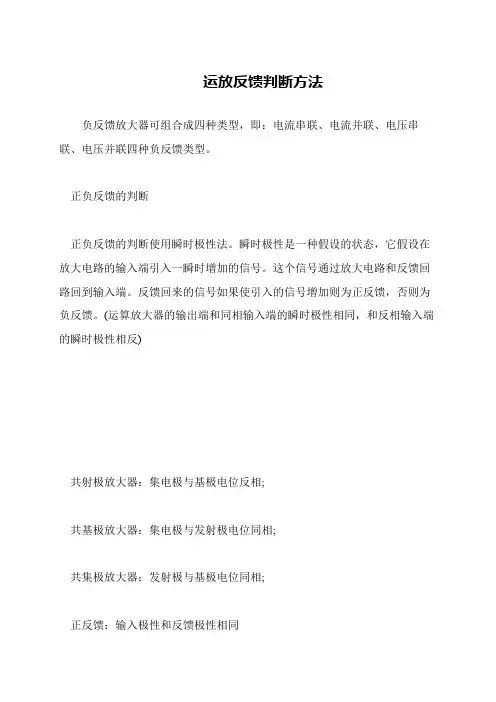

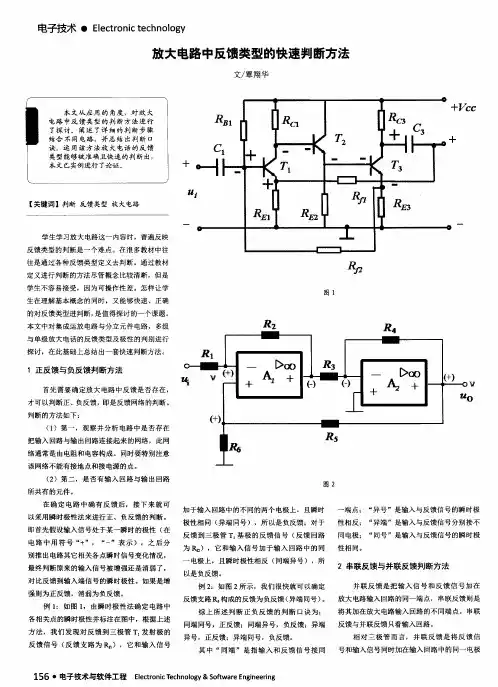

运放反馈判断方法
负反馈放大器可组合成四种类型，即：电流串联、电流并联、电压串联、电压并联四种负反馈类型。

 正负反馈的判断
 正负反馈的判断使用瞬时极性法。

瞬时极性是一种假设的状态，它假设在放大电路的输入端引入一瞬时增加的信号。

这个信号通过放大电路和反馈回路回到输入端。

反馈回来的信号如果使引入的信号增加则为正反馈，否则为负反馈。

(运算放大器的输出端和同相输入端的瞬时极性相同，和反相输入端的瞬时极性相反)
 共射极放大器：集电极与基极电位反相;
 共基极放大器：集电极与发射极电位同相;
 共集极放大器：发射极与基极电位同相;
 正反馈：输入极性和反馈极性相同。

"三步法"在反馈放大器类型判断中的应用四川吕俊在电子线路中，为了改善线路的工作性能以及稳定性，经常采用反馈放大器，一个反馈放大器是由基本放大电路和反馈网络所组成，由于反馈网络与基本放大器在输入、输出端的连接方式不同，反馈的类型也各不相同。

在这里，我为大家介绍一种反馈类型的判断方法--"三步法"。

供初学人员在学习中参考。

第一步：输出信号对地法"输出信号对地法"是用来判断电压反馈还是电流反馈的。

具体过程是：将输出信号对地虚假短路，如果反馈信号立即消失，则该反馈是电压反馈，如果反馈信号仍然存在，则是电流反馈。

例如，在图1中，由于反馈信号取之于A点，将输出信号V0对地短路，则A点电位立即为零，也就是说反馈信号也随之为零，则这种反馈一定属于电压反馈。

在图2中，由于反馈信号取之于B点，将输出信号V0对地短路后，B点的电位不为零，说明反馈信号仍然存在，则该反馈一定属于电流反馈。

第二步：输入信号注入法"输入信号注入法"是用来判断电压反馈还是电流反馈的。

它是在完成第一步的基础之上，将输入信号VI用一个电流信号源IS和内阻RS来代替，将它接入线路的输入端，如果反馈电阻RF与信号源内阻RS并联，则为并联反馈，如果RF与RS串联，则为串联反馈。

在图1中，将VI用虚线框内的RS和IS代替，当RF的A点假设接地后，我们和知道RS与RF在输入端是并联连接的，故称该反馈为并联反馈，在图2中，用相同的方法取替之后，RS与RF呈串联关系，故为串联反馈。

第三步：瞬时极性法"瞬时极性法"是用来判断正反馈还是负反馈的。

我们在放大器输入端的基极施加一个信号电压VI，设某一瞬时该信号的极性为正信号，用"(+)"表示，经三极管V的集电极倒相后变为负信号，用"(一)"来表示。

发射极与基极同相位，仍为"(+)"信号，多级放大器在这一瞬时的极性依次类推，假设在这一瞬时反馈电阻RF的反馈信号使输入信号加强，则为正反馈，使得输入信号削弱，则为负反馈。

谈放大器中反馈类型的简单判断作者：刘荣来源：《新校园·中旬刊》2011年第09期摘要：反馈在电子技术中得到了广泛应用。

在放大器中经常引入负反馈来改善电路的工作性能。

本文主要分析了反馈类型的简单判断方法，通过这些简单判断方法可以快速、正确判断出一个放大器中所引反馈的类型，以便对电路性能有更好的了解。

关键词：放大器：反馈类型：反馈类型简单判断方法反馈是电子技术中的一个重要概念，也是技校、中职学生今后学习电类专业课要用到的重要知识。

在放大器中引入负反馈，是改善放大器性能的重要手段．可以提高电路放大倍数的稳定性、改善波形的非线性失真、展宽通频带等以适应实际的需要。

在电子技术教学过程中．反馈类型的判断一直是一个重点和难点内容。

学生对于这一部分内容较难理解，不易掌握。

通过长期的教学实践．本人总结出以下的简单判断方法．使学生容易理解和掌握。

一、有无反馈的判断根据反馈的定义：反馈是把放大器输出信号(电压或电流)的部分或全部通过一定的电路．按照某种方式送回到输入端．并影响输入信号的过程。

反馈放大器的特征为是否存在反馈元件，反馈元件所在支路是联系放大器的输出回路与输入回路问的桥梁．因此能否从电路中找到反馈支路是判断有无反馈的关键。

要特别注意不能直接经电源端和接地端来连接输出回路和输入回路以作为反馈支路．这是初学者应该注意的问题。

例如图1是个两级共射放大器．而反馈元件Rf接在T2管的集电极和T1管的发射极之间。

它所在支路如同一座桥．将两级放大器的输出回路和输入回路连接起来。

二、反馈信号成分的判断根据电容“隔直通交”的特点，我们可以判断出反馈信号中的交直流成分。

如果反馈支路中并联电容接地，则为直流反馈，其作用为稳定静态工作点：如果反馈支路中串联有电容．则为交流反馈．其作用为改善放大电路的动态性能：如果反馈支路中只有电阻或导线，则为交直流反馈。

图1电路中的反馈即为交直流反馈。

三、反馈极性的判断反馈极性分为正、负反馈。

反馈类型及其判定1. 按反馈极性分：正反馈和负反馈。

正反馈——反馈信号X ˙ f 对输入信号X ˙ i 起助长作用( X ′ ˙ i = X ˙ i + X ˙ f ),使净输入量X ˙ i 增大.负反馈——反馈信号X ˙ f 对输入信号X ˙ i 起减弱作用( X ′ ˙ i = X ˙ i －X ˙ f ),使净输入量X ˙ i 减小。

负反馈多用于改善放大器的性能；正反馈多用于振荡电路。

推断方法——瞬时极性法。

其步骤如下：首先，在基本放大器输入端设定输入信号瞬时增加, 标注为“⊕”；然后逐级推演出反馈信号的变化极性；最终判定反馈信号对输入端的影响。

若使输入增加，则为正反馈；若使输入减弱，则为负反馈。

2. 按对输出电量的取样分：电压反馈和电流反馈电压反馈——反馈信号X ˙ f 正比于被采样的输出信号为X ˙ o 。

X ˙ f ⊕ X ˙ o 反馈系数F ˙ = X ˙ f U ˙ o电流反馈——反馈信号X ˙ f 正比于被采样的输出信号为I ˙ o 。

X ˙ f ⊕ I ˙ o 反馈系数F ˙ = X ˙ f I ˙ o电压反馈和电流反馈的判定方法：方法一——输出短路法。

将反馈放大器的输出端对地沟通短路,若其反馈信号随之消逝, 则为电压反馈；否则为电流反馈。

方法二——按电路结构判定。

在沟通通路中,若放大器的输出端和反馈网络的取样端处在同一个放大器件的同一个电极上（输出端取样端同点），则为电压反馈；否则是电流反馈。

举例：推断反馈。

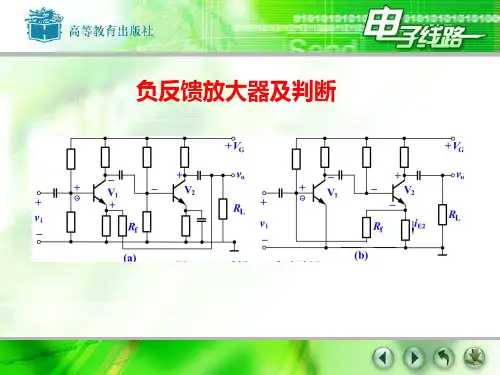

图6 .4中（a）是电压反馈，（b）是电流反馈。

3. 按输入信号与反馈信号的比较形式分：串联反馈和并联反馈串联反馈——反馈信号X ˙ f 与输入信号X ˙ i 在输入回路以电压形式比较（串联）。

U ˙ ′ i = U ˙ i －U ˙ f并联反馈——反馈信号I ˙ f 与输入信号I ˙ i 在输入回路以电流形式比较（并联）。

I i ' = I i I f串联反馈和并联反馈的判定方法：对于交变重量而言,若信号源的输入端和反馈网络的反馈端接于放大器件的同一个电极上（输入端与反馈端同点）,则为并联反馈；否则,为串联反馈。

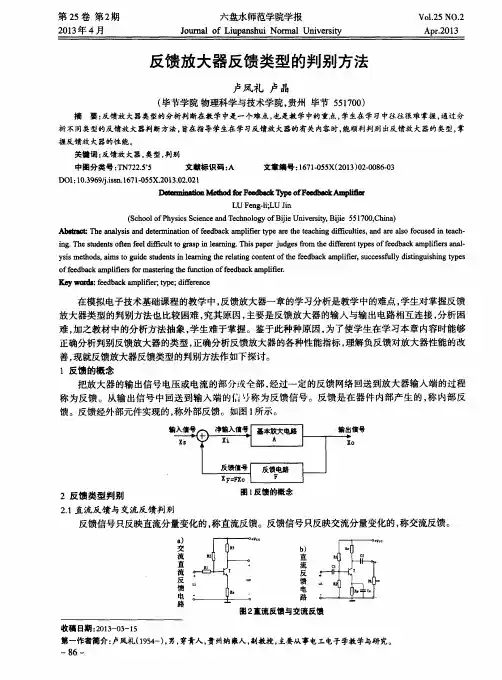

反馈放大器判断方法
反馈放大器是由基本放大器和反馈网络两部分组成。

基本放大器是将输入量放大后送到输出端，而反馈网络是将输出回路中的输出量的一部分或全部分反送回到输入回路。

因此反馈放大器推断方法如下：（1）推断有没有反馈
首先推断有没有反馈支路，如有，则放大器有反馈；如没有，则放大器无反馈。

推断出放大器有反馈后，还要进一步推断这条支路假如只对沟通信号起作用，就为沟通反馈；假如只对直流起作用，就为直流反馈；假如对沟通和直流都起作用，就为交直流反馈。

（2）推断反馈类型
推断反馈放大器是电压反馈还是电流反馈，是串联反馈还是并联反馈，一般用短路法推断。

将反馈放大器的负载RL短路，即令输出电压Vo=0（留意：Vo=0，但Io10）。

如无反馈信号经反馈支路加到反馈放大器的输入回路，为电压反馈；反之，如有反馈信号经反馈支路加到反馈放大器的输入回路，为电流反馈。

将反馈放大器的输入端对地短路，即令输入电压Vi=0。

假如反馈信号能加到基本放大器的输入端，为串联反馈；反之，假如反馈信号不能加到基本放大器的输入端，为并联反馈。

（3）推断正、负反馈
用电压的瞬时极性（称为瞬时极性法）推断正、负反馈
设反馈放大器某瞬间输入电压Vi的相位为正（用+表示），经基本放大器逐级的相位变化，又从输出回路通过反馈支路反回到放大器的输入端的电压为正（用（+）表示），即为正反馈；反之，假如经反馈支路反回到放大器的输入端的电压为负（用（-）表示），即为负反馈。
