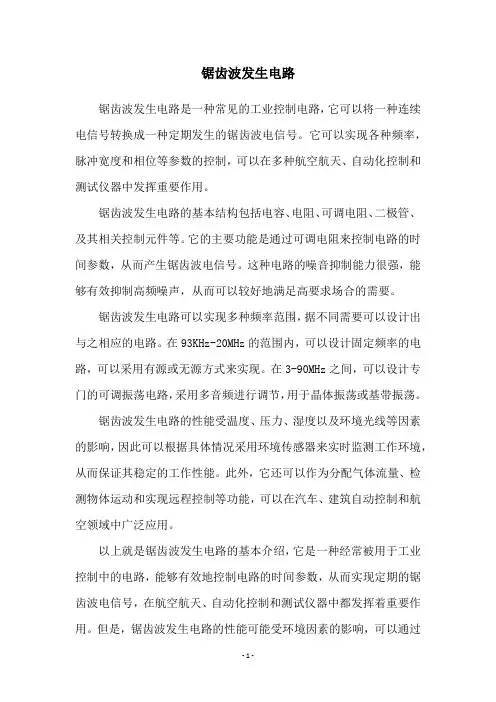

锯齿波发生电路
锯齿波发生电路是一种常见的工业控制电路，它可以将一种连续电信号转换成一种定期发生的锯齿波电信号。
它可以实现各种频率，脉冲宽度和相位等参数的控制，可以在多种航空航天、自动化控制和测试仪器中发挥重要作用。
锯齿波发生电路的基本结构包括电容、电阻、可调电阻、二极管、及其相关控制元件等。
它的主要功能是通过可调电阻来控制电路的时间参数，从而产生锯齿波电信号。
这种电路的噪音抑制能力很强，能够有效抑制高频噪声，从而可以较好地满足高要求场合的需要。
锯齿波发生电路可以实现多种频率范围，据不同需要可以设计出与之相应的电路。
在93KHz-20MHz的范围内，可以设计固定频率的电路，可以采用有源或无源方式来实现。
在3-90MHz之间，可以设计专门的可调振荡电路，采用多音频进行调节，用于晶体振荡或基带振荡。
锯齿波发生电路的性能受温度、压力、湿度以及环境光线等因素的影响，因此可以根据具体情况采用环境传感器来实时监测工作环境，从而保证其稳定的工作性能。
此外，它还可以作为分配气体流量、检测物体运动和实现远程控制等功能，可以在汽车、建筑自动控制和航空领域中广泛应用。
以上就是锯齿波发生电路的基本介绍，它是一种经常被用于工业控制中的电路，能够有效地控制电路的时间参数，从而实现定期的锯齿波电信号，在航空航天、自动化控制和测试仪器中都发挥着重要作用。
但是，锯齿波发生电路的性能可能受环境因素的影响，可以通过
环境传感器来实时监测工作环境，从而保证它的工作性能。
锯齿波发生电路
锯齿波发生电路是一种常见的电路，它可以生成正弦、锯齿波和其他复杂波形的电信号。
它主要由电容、电阻和二极管组成，它可以实现输出电压和电流的改变，是一种非常有用的电路。
锯齿波发生电路原理
锯齿波发生电路的工作原理是由一个二极管和两个电容组成，二极管可以实现对其输入电压的放大和控制。
二极管和两个电容形成一个定时元件，可以实现正弦波或锯齿波的定时输出。
当输入电压发生变化时，二极管就会调节定时电容的电容电压，从而改变二极管的运行状态，从而调节输出电压和电流的改变，从而实现不同波形的输出。
锯齿波发生电路的应用
锯齿波发生电路在电子领域有着广泛的应用，它可以用于电源供电、接收机和发射机等设备的电路设计，还可以用于电动机的控制、手机的充电等，它可以实现电流和电压的恒定输出。
此外，锯齿波发生电路还可以用于实时数据采集，实现智能控制，可以实现实时监控，从而提高工作效率和节约能源。
总结
锯齿波发生电路是一种常用的电路，它可以实现正弦波、锯齿波和其他复杂波形的输出，可以用于电源供电、接收机和发射机等设备的电路设计，也可以实现电动机的控制、手机的充电、实时数据采集和智能控制等。
因此，锯齿波发生电路在电子领域有着重要的意义。
- 1 -。

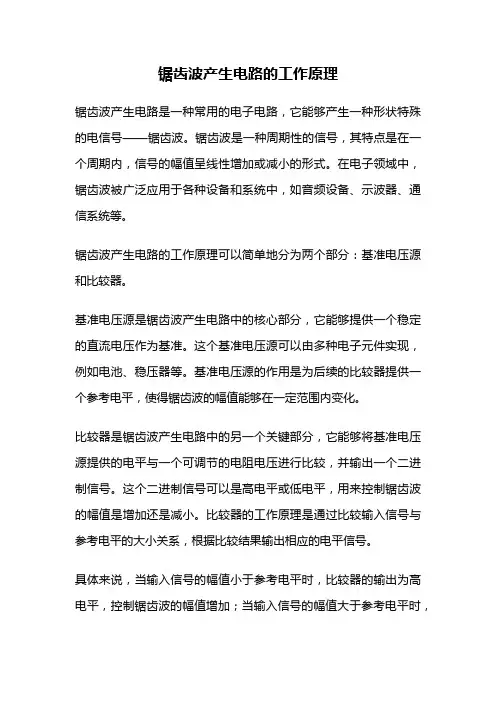

锯齿波产生电路的工作原理锯齿波产生电路是一种常用的电子电路，它能够产生一种形状特殊的电信号——锯齿波。
锯齿波是一种周期性的信号，其特点是在一个周期内，信号的幅值呈线性增加或减小的形式。
在电子领域中，锯齿波被广泛应用于各种设备和系统中，如音频设备、示波器、通信系统等。
锯齿波产生电路的工作原理可以简单地分为两个部分：基准电压源和比较器。
基准电压源是锯齿波产生电路中的核心部分，它能够提供一个稳定的直流电压作为基准。
这个基准电压源可以由多种电子元件实现，例如电池、稳压器等。
基准电压源的作用是为后续的比较器提供一个参考电平，使得锯齿波的幅值能够在一定范围内变化。
比较器是锯齿波产生电路中的另一个关键部分，它能够将基准电压源提供的电平与一个可调节的电阻电压进行比较，并输出一个二进制信号。
这个二进制信号可以是高电平或低电平，用来控制锯齿波的幅值是增加还是减小。
比较器的工作原理是通过比较输入信号与参考电平的大小关系，根据比较结果输出相应的电平信号。
具体来说，当输入信号的幅值小于参考电平时，比较器的输出为高电平，控制锯齿波的幅值增加；当输入信号的幅值大于参考电平时，比较器的输出为低电平，控制锯齿波的幅值减小。
通过不断调节电阻电压，可以实现锯齿波幅值的连续变化。
锯齿波产生电路的工作原理可以通过一个简单的电路示例来说明。
例如，可以通过一个三角波产生电路来产生锯齿波。
该电路将一个稳定的三角波信号与一个可调节的直流电压相加，通过比较器输出一个控制信号，控制三角波的幅值变化。
具体来说，当三角波的幅值小于可调节直流电压时，比较器输出高电平信号，使得三角波的幅值增加；当三角波的幅值大于可调节直流电压时，比较器输出低电平信号，使得三角波的幅值减小。
通过不断调节可调节直流电压，可以实现锯齿波幅值的连续变化。
总结起来，锯齿波产生电路是一种能够产生锯齿波信号的电子电路。
它由基准电压源和比较器组成，通过比较输入信号与参考电平的大小关系来控制锯齿波的幅值变化。

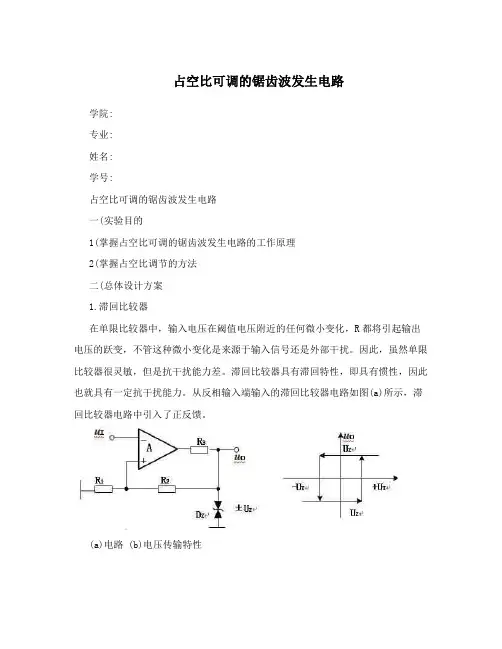

占空比可调的锯齿波发生电路学院:专业:姓名:学号:占空比可调的锯齿波发生电路一(实验目的1(掌握占空比可调的锯齿波发生电路的工作原理2(掌握占空比调节的方法二(总体设计方案1.滞回比较器在单限比较器中，输入电压在阈值电压附近的任何微小变化，R都将引起输出电压的跃变，不管这种微小变化是来源于输入信号还是外部干扰。
因此，虽然单限比较器很灵敏，但是抗干扰能力差。
滞回比较器具有滞回特性，即具有惯性，因此也就具有一定抗干扰能力。
从反相输入端输入的滞回比较器电路如图(a)所示，滞回比较器电路中引入了正反馈。
(a)电路 (b)电压传输特性从集成运放输出端的限幅电路可以看出，u=?U。
集成运放反相输入端电位u= u， Z0NI同相输入端电位根据“虚短”u=u，求出的u就是阈值电压，因此得出 NPI当u<-U，u<u，因而uo=+U，所以u=+U。
u>+U，uo=-U。
ITNPZPTITZ当u>+U，u>u，因而uo=-U，所以u=-U。
u<-U，uo=+U。
ITNPZPTITZ可见，uo从+U跃变为-U和uo从-U跃变为+U的阈值电压是不同的，电压传输特性如ZZZZ图(b)所示。
在我们所设计的锯齿波发生器中，滞回比较器由运放U1和电阻R1,R3,R4所组成。
通过由稳压管D1,D2和限流电阻R3构成的输出限幅电路，从而输出方波波形。
其中调节电阻R2可改变锯齿波的幅值和一定范围的频率。
调节滞回比较器的稳幅输出D1,D2值，可调整方波输出幅值，可改变积分时间，从而在一定范围内改变锯齿波的频率。
2.积分电路1如图所示的积分运算电路中，由于集成运放的同相输入端通过R’接地，u=u=0为NP “虚地”。
电路中电容C的电流等于流过电阻R的电流输出电压与电容上电压的关系为 u=-u oc而电容上电压等于其电流的积分，故在求解t1到t2时间段的积分值时式中u(t)为积分起始时刻的输出电压，即积分运算的起始值，积分的终值是t 时刻的输2o1出电压。
锯齿波形成电路
锯齿波产生电路可以由三角波产生电路演变而成。
下面是一个三角波形成电路：
上图中虚线左边为一同相输入滞回比较器，右边为积分运算电路。
滞回比较器的输出u o1 只有高电平和低电平两种状态。
当u o1 为高电平时，该电压通R 3 对电容器C 充电，积分器输出电压u o 线性下降；当u o1 为低电平时，电容器C 通R 3 放电，积分器的输出电压线性上升。
两电压的波形图如下所示：
由上图可见，积分器的输出电压uo便是一个三角波。
如果改变积分器的正向和反向积分的时间常数，使两者不等，那么积分器输出电压uo上升和下降的斜率便不同，这样就可得到一个锯齿波电压。
在积分器的R3和电容器C充放电回路中加入一对二极管和一个电位器RW ，调节电位器RW，便可使积分器的正，反向积分的时间常数不等，从而得到不同的锯齿波。
其电路图和相应的波形图如下所示：
由图可见，当滞回比较器输出为高电平时，充电回路为R3，D1，RW上部和电容器C ；当滞回比较器输出为低电平时，放电回路为电容器C，RW下部，D2和R3。
只要RW的上，下部电阻不等，充放电时间常数就不同，积分器输出uo便是一个锯齿波电压。
通过分
析计算，可得以下公式：下降时间T1=2R1* R3*C/R 2 上升时间T2=2R1*(R3+RW)C/R 2 振荡周期T=2R1*(2R3+RW)C/R 2。

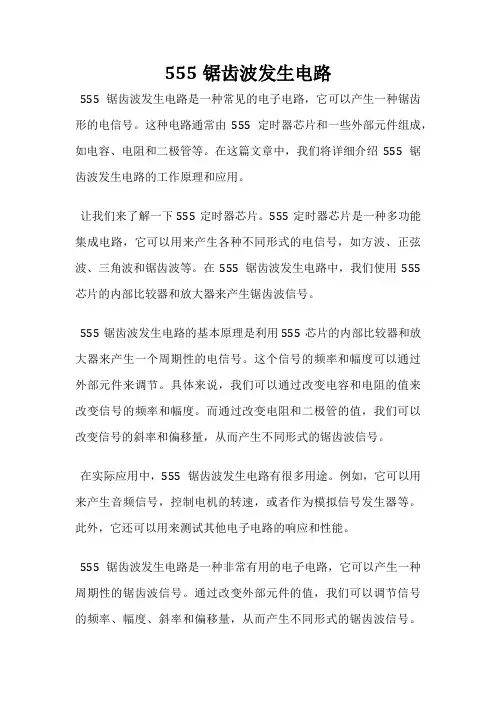

555锯齿波发生电路
555锯齿波发生电路是一种常见的电子电路，它可以产生一种锯齿形的电信号。
这种电路通常由555定时器芯片和一些外部元件组成，如电容、电阻和二极管等。
在这篇文章中，我们将详细介绍555锯齿波发生电路的工作原理和应用。
让我们来了解一下555定时器芯片。
555定时器芯片是一种多功能集成电路，它可以用来产生各种不同形式的电信号，如方波、正弦波、三角波和锯齿波等。
在555锯齿波发生电路中，我们使用555芯片的内部比较器和放大器来产生锯齿波信号。
555锯齿波发生电路的基本原理是利用555芯片的内部比较器和放大器来产生一个周期性的电信号。
这个信号的频率和幅度可以通过外部元件来调节。
具体来说，我们可以通过改变电容和电阻的值来改变信号的频率和幅度。
而通过改变电阻和二极管的值，我们可以改变信号的斜率和偏移量，从而产生不同形式的锯齿波信号。
在实际应用中，555锯齿波发生电路有很多用途。
例如，它可以用来产生音频信号，控制电机的转速，或者作为模拟信号发生器等。
此外，它还可以用来测试其他电子电路的响应和性能。
555锯齿波发生电路是一种非常有用的电子电路，它可以产生一种周期性的锯齿波信号。
通过改变外部元件的值，我们可以调节信号的频率、幅度、斜率和偏移量，从而产生不同形式的锯齿波信号。
在实际应用中，它有很多用途，如产生音频信号、控制电机的转速等。

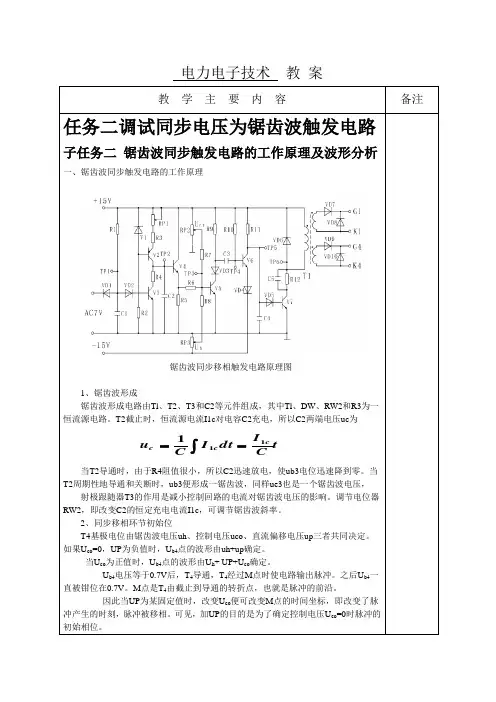

锯齿波触发电路原理
锯齿波触发电路是一种用来产生精确的触发信号的电路。
它通常由一个锯齿波发生器和一个比较器组成。
锯齿波发生器产生一个周期性变化的锯齿波信号，该信号的幅值逐渐增加或递减。
比较器根据输入的参考电压与锯齿波信号进行比较，当锯齿波信号与参考电压相等时，比较器会输出一个触发信号。
锯齿波发生器通常由一个集成电路或者元件组成，例如电容器、电阻器和运算放大器。
它的工作原理是通过控制电容器的充放电过程来生成锯齿波信号。
当电容器充电到一个阈值电压时，锯齿波信号的方向将翻转，然后电容器会开始放电。
放电过程中，锯齿波信号的幅值逐渐减小，直到再次达到阈值电压，然后重复充放电过程。
比较器的作用是将锯齿波信号与参考电压进行比较。
当锯齿波信号的幅值达到参考电压时，比较器会输出一个触发信号。
这个触发信号可以用来控制其他电路或装置的操作。
例如，在音频设备中，锯齿波触发电路可用于触发音频信号的采样和处理。
总之，锯齿波触发电路通过产生周期性变化的锯齿波信号，并通过比较器来触发输出信号。
这种电路被广泛应用于许多领域，如音频设备、测量仪器和自动控制系统中的触发和同步功能。
锯齿波发生电路锯齿波发生电路是一种可以产生正弦波、方波、锯齿波的电路，它普遍应用于快速相移键控技术，电子频谱仪，脉冲波形发生器和计算机系统等。
锯齿波发生电路是一种电路模块，能够在一个电流或电压量中添加锯齿状信号。
锯齿波发生电路由两种元件和一些电阻组成，通常是一个可变电容器、一个电桥和一些分压电阻组成。
锯齿波发生器的原理是电容和电桥的变化导致电路中的对称性被打破，电压相移，从而产生锯齿波。
当电容和电桥改变电路中的对称性时，将出现电压和电流的相位差，这就是锯齿波发生器的原理。
锯齿波发生电路有许多应用，其中最重要的一个应用就是激光电路，它将锯齿波发生器用于激光电路中，以实现激光发射、控制和检测。
锯齿波发生器还可以用于变频器，示波器，电磁制动器，水表，照明控制，火警系统等等。
锯齿波发生电路的设计要考虑到反馈回路的稳定性，以及电容和电阻的参数影响，这些因素对电路的功能和性能有很大的影响。
其中，反馈回路的稳定性是最重要的，锯齿波发生电路必须具有稳定的反馈回路，以确保锯齿波发生器正确地产生准确的信号。
另外，电容和电阻参数也会影响电路的性能，电容和电阻的参数必须恰当地调整，以确保电路能够正确地工作，否则可能会导致电路功能失效。
此外，电容和电阻的参数也会影响到锯齿波发生器的工作频率，电容和电阻的参数越大，产生的锯齿波的频率就越高。
因此，要想改变锯齿波发生器的频率，就必须通过调整电容和电阻的参数来实现。
总之，锯齿波发生器是一种有用及十分重要的电路，它可以产生正弦波、方波和锯齿波，广泛应用于快速相移键控技术，电子频谱仪，脉冲波形发生器和计算机系统等，但是在设计锯齿波发生电路时，要考虑到反馈回路的稳定性，以及电容和电阻参数的影响，以确保电路正确地工作。
555锯齿波发生电路
锯齿波发生电路是一种产生锯齿波信号的电路。
锯齿波信号具有频率连续可调、幅度稳定、谐波较小等特点，常用于信号生成、调制、同步等领域。
555锯齿波发生电路的基本原理是利用555定时器的内部比较器和放大器组成的比较器放大器网络产生锯齿波信号。
其中，锯齿波信号的频率由定时器内置的RC组成的振荡电路决定，频率f=1.44/(R1+2*R2)*C，幅度由放大器的放大倍数决定。
1. 选取适当的电容C和电阻R1、R2，计算出频率和放大倍数。
通常可选C=1 nF，
R1=10 kΩ，R2=100 kΩ，产生的锯齿波频率约为15 kHz，幅度约为5V。
2. 将C、R1、R2按照电路图连接到555定时器上，注意极性和接法。
3. 将555定时器的Pin5和Pin6连接在一起，形成反馈回路，使得定时器可以产生周期性的正脉冲波。
4. 将定时器的Pin7和Pin2连接在一起，使得比较器放大器网络正确地工作。
5. 连接一个输出电阻R3，将锯齿波信号输出到外部电路。
6. 检查电路连接是否正确，连接电源后进行调试和测试。
总之，555锯齿波发生电路是一种性能稳定、操作简便、应用广泛的电路，具有重要的工程应用价值。
锯齿波电路用这几个最简单原件就能讲明白•锯齿波电路根据应用的不同又叫扫描电路、时基断电路，在一些仪器仪表等电子设备中经常用到的一种单元电路。
锯齿波信号的明显的特征是电压或是电流先随时间呈线性增长，再迅速下降，然后再线性上升，再迅速下降，如此循环。
•下图所示锯齿波的参数主要有幅度Um(Im），扫描时间T1、回扫时间T2、周期T=T1+T2，扫描速率Um(Im)/T。
锯齿波基本参数•产生锯齿波最基本的方法就是利用RC充放电路实现，Q1截止时电源通过R1对C1充电，Q1导通时Q1将C1短接迅速放电，如下图所示可以看到大概的锯齿波形态，但不是标准锯齿波，上升曲线呈非线性增长，因为随着充电时间电容两端电压逐渐升高，通过R1到C1的充电电流逐渐减小导致电荷积累越来越慢，从而导致电压在开始上升较快，到后面越来越慢造成了非线性。
RC充放电电路RC充放电曲线•据锯齿波电路设计的关键是要采取适当措施来提高输出电压的线性度，其中的一个简单有效的方法就是采用恒流充电，如下图所示，增加Q2, VD1, R3组成恒流电路，三极管Q2为恒流源，稳压管VD1使Q1发射极电流保持恒定。
RC恒流充放电电路RC恒流充放电曲线•接下来重点关注几个重点参数指标。
1）充电电流：Ic = (3.6V-0.6V) / 3K = 1mA,这里VD1将R1上的电压钳位在3.6-0.6=3V，流过R1的电流 = 3V / 3K = 1mA，即C1充电电流被恒定在1mA。
2）锯齿波幅度Um。
因有R1分压，所以C1上充电的最高电压U = VCC - R1 * Ic = 12V - 3K * 1mA = 9V。
根据电量公式Q = Ic * t = Um* C，Um =Ic * t / C ，其中Ic为充电电流，C为电容C1容量，Um为C1上的电压，t为充电时间，可见锯齿波的最大幅度和充电的速率有关，而充电速率又和电容容量C和充电电流Ic相关。
为得到标准锯齿波，这里假设输入的PWM信号频率为1K，Duty = 50%，即Q2的关断时间为0.5ms，也就是充电时间t = 0.5ms，Um = 9V带入公式得出电容C = Ic* t / Um = 55nF。
锯齿波发生电路起振原理
嘿，朋友们！今天咱就来好好唠唠锯齿波发生电路起振原理。
你们知道吗，这可神奇啦！就好像是一场电子世界的奇妙舞蹈！
想象一下，电路就像是一个大舞台，各种电子元件就是舞台上的演员。
在锯齿波发生电路这个舞台上，电容和电阻就像是最默契的搭档。
比如说，电容就像是一个爱攒能量的小伙伴，它不断地积累电荷。
而电阻呢，就像是个慢性子，慢慢地让电容释放出这些能量。
这一攒一放，可不就有戏了嘛！
“哎呀，那它咋就起振了呢？”有人可能会这么问。
嘿嘿，这就是关键啦！当电容充电到一定程度，它就会像被压到底的弹簧一样，猛地反弹，快速放电。
这一充一放的过程，不就形成了锯齿波嘛！就如同心跳一样，有节奏地跳动起来。
再想想，这就好比我们跑步，一开始慢慢地跑，积累能量，然后突然加速冲刺，释放能量，如此循环往复。
那锯齿波发生电路不就是这样嘛！这种起振的感觉，真的太奇妙啦！
而且哦，这可不是随便玩玩的，它有大用处呢！比如在一些电子设备中，锯齿波可以用来控制信号的传输，就像交通信号灯指挥车辆一样重要。
“哇塞，这么厉害呀！”是不是很神奇呢？
总的来说，锯齿波发生电路起振原理真的超级有趣，就像是打开了电子
世界的一扇神奇大门。
它让我们看到了电子元件之间默契配合产生的奇妙效果，也让我们更加了解电子世界的复杂性和趣味性。
所以呀，好好去探索这个神奇的电子世界吧，你一定会发现更多的惊喜！。
简单的锯齿波产生电路今天咱们来聊一聊简单的锯齿波产生电路。
这锯齿波啊，在很多电子设备里可都起着不小的作用呢。
咱们得知道这锯齿波产生电路是由一些基本的电子元件组成的。
最常见的呢，就是电阻、电容和运算放大器这些家伙。
咱们先来说说电容。
电容在这个电路里就像是一个小水库，它能够储存电荷。
你可以把它想象成一个能蓄水的小池子，电荷就相当于水。
当电路开始工作的时候，电容就开始慢慢地充电，这个过程就像是小池子在慢慢地蓄水一样。
然后就是电阻啦。
电阻就像是一个小关卡，它会限制电流的大小。
电流通过电阻的时候就会受到一定的阻碍，就像水流过狭窄的河道一样。
电阻的大小可是很关键的，如果电阻太大，电流就很难流过去，电容充电就会很慢；要是电阻太小呢，电流一下子就冲过去了，电容充电又太快，就达不到咱们想要的锯齿波效果了。
再来说说运算放大器这个重要的角色。
运算放大器在这个电路里就像是一个智能的控制器。
它可以根据输入的信号，对电容的充电和放电过程进行精确的控制。
运算放大器有两个输入端，一个是同相输入端，一个是反相输入端。
通过合理地连接其他元件到这两个输入端，就能让运算放大器按照我们的要求来工作。
那这个电路具体是怎么产生锯齿波的呢？当电路开始通电的时候，电容开始充电。
由于电阻的存在，电容上的电压是慢慢上升的，这个电压的上升过程就形成了锯齿波的上升沿。
就像小池子里的水位在慢慢地上升一样，这个上升的过程是比较缓慢而平稳的。
但是啊，电容不能一直充电啊，它得有个放电的时候。
这时候呢，就需要通过一些额外的电路来让电容放电。
这个放电的过程就形成了锯齿波的下降沿。
一般来说，这个放电过程会比较快，就像小池子突然开了个小口子，水一下子就流出去了一些，水位快速下降。
这样一升一降，就形成了我们看到的锯齿波。
在实际的电路设计中，我们还得考虑很多因素呢。
比如说电源电压的大小，电源电压就像是这个电路的能量来源，如果电源电压不稳定，那产生的锯齿波也会不稳定。
还有元件的精度问题，电阻和电容的实际值如果和标称值相差太大，也会影响锯齿波的形状和频率。
解：
该电路为锯齿波发生电路，二极管左边为滞回比较器，右边为积分电路；滞回比较器的输出电压u o1=±U z，它的输入电压是积分电路的输出；
根据叠加原理可得：±U T=±R1
R2
U Z（详见第四版P441）当u o1=+U z时，二极管导通：
u o=−1
C ∫(U Z
R3
−U R
R4
)dt=(U R
R4C
−U Z
R3C
)(t1−t0)+u o(t0)
R4≫R3，U R
R4C
可忽略不计
∴u o≈−1
R3C
U z(t1−t0)+u o(t0) ①u o随时间线性下降当u o1=−U z时，二极管截止：
u o=−1
C ∫(−U R
R4
)dt=U R
R4C
(t1−t0)+u o(t0) ②u o随时间线性上升
+U T −U T ±U T=±
R1
R2
U Z
在u o下降的时间内，+U T，−U T代入积分公式①得：
−U T=−1
R3C U z(t1−t0)+U T→T1=2R1R3C
R2
在u o上升的时间内，+U T，−U T代入积分公式②得：
U T=U R
R4C (t1−t0)+(−U T)→T2=2R1R4C
R2
U Z
U R
其中T1≪T2
T=2R1R3C
R2+2R1R4C
R2
U Z
U R
综上所述：
1.R4和−U R是在u o1=−U z的时段内对电容C进行充放电；从而进行积分运算得出锯齿波
陡缓程度。
2.二极管是整个电路产生锯齿波的必要条件，u o1=−U z时阻断电流。
3.u o1，u o波形如题中所画。
4.T=2R1R3C
R2+2R1R4C
R2
U Z
U R
5.通过R1，R2,，U z调幅；主要通过R4和U R调频。
