multisim 仿真教程 锯齿波发生器电路ppt

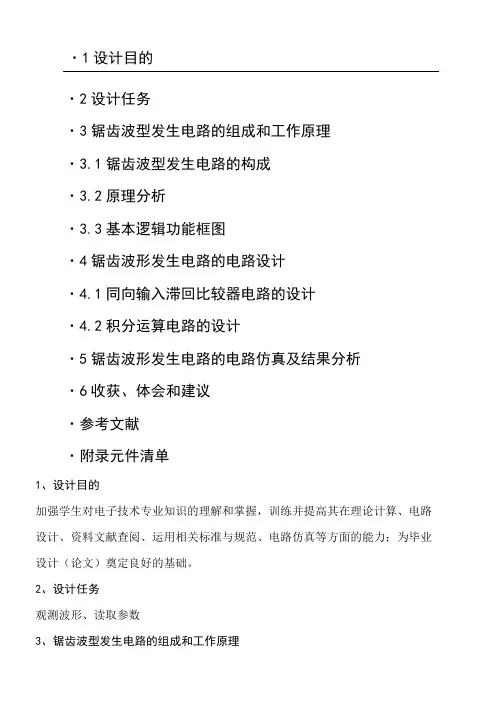

·1设计目的·2设计任务·3锯齿波型发生电路的组成和工作原理·3.1锯齿波型发生电路的构成·3.2原理分析·3.3基本逻辑功能框图·4锯齿波形发生电路的电路设计·4.1同向输入滞回比较器电路的设计·4.2积分运算电路的设计·5锯齿波形发生电路的电路仿真及结果分析·6收获、体会和建议·参考文献·附录元件清单1、设计目的加强学生对电子技术专业知识的理解和掌握，训练并提高其在理论计算、电路设计、资料文献查阅、运用相关标准与规范、电路仿真等方面的能力；为毕业设计（论文）奠定良好的基础。

2、设计任务观测波形、读取参数3、锯齿波型发生电路的组成和工作原理3.1、锯齿波型发生电路的构成电路设计采用矩形波转变成三角波的波形转换的方法得到三角波，在其中加一个占空比调节电路，利用三角波发生电路中积分电路反向积分速度远大于正向积分速度，或者正向积分速度远大于反向积分速度，则输出电压u0就成为锯齿波。

利用二极管的单向导电性可使积分电路两个方向的积分通路不同，并使两个通路的积分电流相差悬殊，就可得到锯齿波发生电路（通常Rw远大于R3）。

3.2、原理分析设二极管导通时的等效电路可忽略不计，电位器的滑动端移到最上端。

当uo1=+Uz时，D1导通，D2截止，输出电压表达式为uo=-1/R3*C[Uz(t1-t0)+uo(t0)]uo随时间线性下降。

当Uo1=-Uz时，D2导通，D1截止，输出电压表达式为[uo=1/（R3+Rw）C]Uz(t2-t1)+uo(t1)uo随时间线性上升。

由于Rw〉〉R3，uo1和uo的波形如图(1)所示。

uo1输出波形图uo输出波形图图1波形图根据锯齿波形的幅值公式：+Uom=UT=（R1/R2）Uz，-Uom=-UT=-（R1/R2）Uz以及上面的两个公式可得下降时间：T1=t1-t0=2（R1/R2）R3*C上升时间：T2=t2-t1=2（R1/R2）*(R3+Rw)*C所以振荡周期为：T=T1+T2=2R1(2R3+Rw)*C/R2由于R3远小于Rw，所以可以人为T约等于T2。

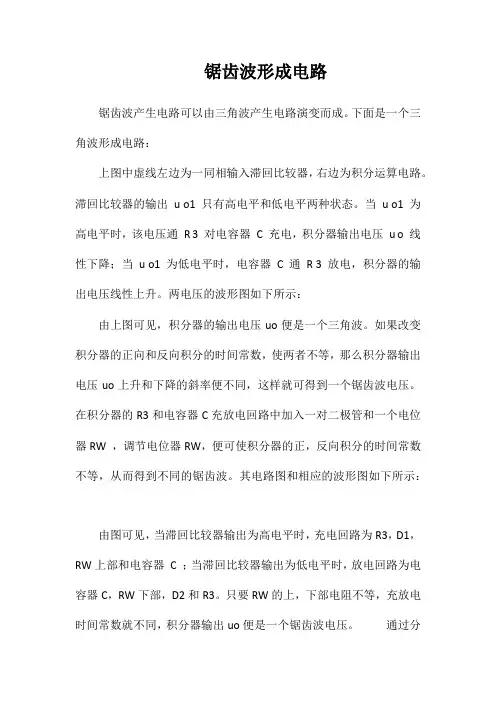

锯齿波形成电路
锯齿波产生电路可以由三角波产生电路演变而成。

下面是一个三角波形成电路：
上图中虚线左边为一同相输入滞回比较器，右边为积分运算电路。

滞回比较器的输出u o1 只有高电平和低电平两种状态。

当u o1 为高电平时，该电压通R 3 对电容器C 充电，积分器输出电压u o 线性下降；当u o1 为低电平时，电容器C 通R 3 放电，积分器的输出电压线性上升。

两电压的波形图如下所示：
由上图可见，积分器的输出电压uo便是一个三角波。

如果改变积分器的正向和反向积分的时间常数，使两者不等，那么积分器输出电压uo上升和下降的斜率便不同，这样就可得到一个锯齿波电压。

在积分器的R3和电容器C充放电回路中加入一对二极管和一个电位器RW ，调节电位器RW，便可使积分器的正，反向积分的时间常数不等，从而得到不同的锯齿波。

其电路图和相应的波形图如下所示：
由图可见，当滞回比较器输出为高电平时，充电回路为R3，D1，RW上部和电容器C ；当滞回比较器输出为低电平时，放电回路为电容器C，RW下部，D2和R3。

只要RW的上，下部电阻不等，充放电时间常数就不同，积分器输出uo便是一个锯齿波电压。

通过分
析计算，可得以下公式：下降时间T1=2R1* R3*C/R 2 上升时间T2=2R1*(R3+RW)C/R 2 振荡周期T=2R1*(2R3+RW)C/R 2。
