常用包装卡纸折叠纸盒的结构尺寸标注规范
1．盒体尺寸
折叠纸盒示意图如图1所示。
折叠纸盒结构平面图尺寸为盒片压痕线中间的尺寸、压痕线中间线到模切线之间的尺寸。
图1 纸盒示意图
L—平行于插入式盒盖连接线的尺寸；
B—纸盒底面积密封边尺寸；
H—盒盖与盒底间尺寸。
2．尺寸规格
设计、生产包装用插入式卡纸折叠纸盒应参考表1的尺寸规格、纸板克重及材质类别推荐。
锁底式折叠纸盒、自锁底式折叠纸盒可参考使用。
表1常用药品包装用插入式卡纸折叠纸盒的外形尺寸规格。

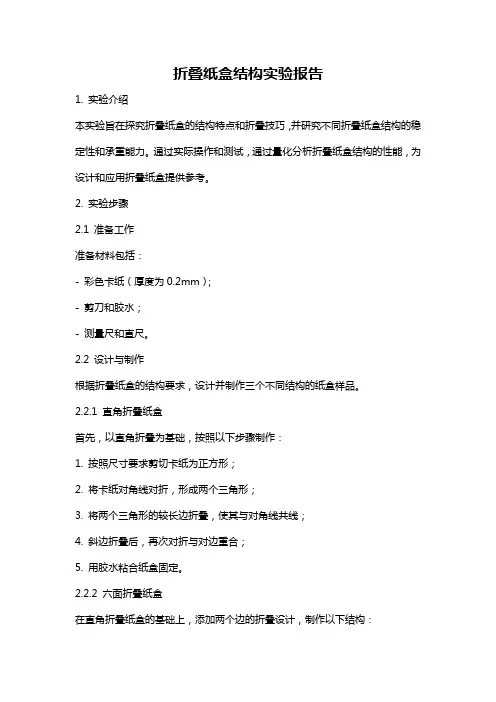

折叠纸盒结构实验报告1. 实验介绍本实验旨在探究折叠纸盒的结构特点和折叠技巧，并研究不同折叠纸盒结构的稳定性和承重能力。
通过实际操作和测试，通过量化分析折叠纸盒结构的性能，为设计和应用折叠纸盒提供参考。
2. 实验步骤2.1 准备工作准备材料包括：- 彩色卡纸（厚度为0.2mm）；- 剪刀和胶水；- 测量尺和直尺。
2.2 设计与制作根据折叠纸盒的结构要求，设计并制作三个不同结构的纸盒样品。
2.2.1 直角折叠纸盒首先，以直角折叠为基础，按照以下步骤制作：1. 按照尺寸要求剪切卡纸为正方形；2. 将卡纸对角线对折，形成两个三角形；3. 将两个三角形的较长边折叠，使其与对角线共线；4. 斜边折叠后，再次对折与对边重合；5. 用胶水粘合纸盒固定。
2.2.2 六面折叠纸盒在直角折叠纸盒的基础上，添加两个边的折叠设计，制作以下结构：1. 按照尺寸要求剪切卡纸为矩形；2. 将矩形折叠成长方体，固定两端；3. 将两个边对折并粘合固定。
2.2.3 双拉链折叠纸盒在六面折叠纸盒的基础上，添加拉链结构设计，制作以下结构：1. 按照尺寸要求剪切卡纸为长方形；2. 将卡纸对折，形成一个矩形；3. 在矩形两边分别绘制拉链结构；4. 将拉链部分逐渐折叠并粘合固定。
3. 实验结果与分析3.1 结构稳定性测试通过在水平面上放置纸盒，观察不同结构纸盒在不同位置的稳定性。
结果显示：双拉链折叠纸盒最稳定，六面折叠纸盒次之，直角折叠纸盒最不稳定。
直角折叠纸盒容易倒塌，受力单一，而双拉链折叠纸盒能够更好地承受压力，结构稳定性较高。
3.2 承重能力测试在水平面上放置纸盒，并逐渐加重，测试纸盒的承重能力。
结果显示：双拉链折叠纸盒的承重能力最高，六面折叠纸盒次之，直角折叠纸盒最低。
直角折叠纸盒的稳定性较差，往往在受到较小的压力时就会塌陷，承重能力有限。
4. 结论折叠纸盒的结构和稳定性密切相关，不同结构纸盒的稳定性和承重能力有所差异。
双拉链折叠纸盒结构稳定性较高，承重能力较强；六面折叠纸盒次之；直角折叠纸盒结构较为简单，稳定性和承重能力较低。
