永磁操作机构控制器使用说明书1．概述本控制器是专门为10KV真空断路器的单线圈永磁操作机构而设计的，本产品的型号为：PMC-S型。
控制器包含控制单元和分/合闸储能电容两部分。
控制单元内含有永磁操作机构的控制逻辑，分闸和合闸线圈驱动，储能电容充电恒压，过充电截压保护等。
控制器可实施近控操作分/合闸和远控分/合闸，分/合闸遥信输出，储能电容充电恒压指示和过充电指示。
可与电力系统自动综合保护联合实施各种保护分闸和重合闸操作。
控制器工作电源可以用220V交流或220V直流。
本控制器也可以免去储能电容，直接用直流屏电源（220V或110V）驱动分闸和合闸线圈。
2．使用条件海拔<2000m环境温度-10℃~ +55℃相对湿度 50%~95%大气压 66~108kPa运行环境中应无爆炸或可燃气体，无导电尘埃和腐蚀性气体，无剧烈振动。
交流电源电压单相220V±10%交流电源频率 50Hz±1Hz交流电源电压波形正弦畸变<10%直流电源电压 220V±10%纹波因数≤5%。
3．控制单元结构控制单元结构见图1。
图中储能电容，分闸和合闸线圈，真空断路器触头位置传感器是外接部件，其余的部分分三块印制板组装在一个箱体内。
SUP 供控制电路的稳压电源板；DRCH 储能电容充电稳压调节，过充电截压保护，分闸和合闸线圈驱动；LONCON 分闸和合闸脉冲发生，分/合闸信号输出，储能电容充电/过充电信号输出。
4．控制单元本机操作面板本机操作面板如图2。
图中拨动开关：近控/远控切换储能电容充/放电切换按钮：近控操作合闸（绿色）近控操作分闸（红色）指示灯：合闸操作指示（绿色），分闸操作指示（红色）充电指示/过充电（闪烁）指示充电电压调节孔：孔内是多圈电位器，用于设定充电电压值5．控制单元背面接线端子控制单元背面接线端子如图3. 各端子符号说明如下：220V/L 交流电源相线220V/N 交流电源零线CH- 储能电容充电直流电源负端CH+ 储能电容充电直流电源正端FG 接大地C/NEG 接储能电容负端，分闸和合闸线圈公共端L/OFF 接永磁机构分闸线圈C/OFF/A 接分闸储能电容A的正端C/OFF/B 接分闸储能电容B的正端L/ON 接永磁机构合闸线圈C/ON 接合闸储能电容正端SCH/O1，SCH/O2 储能电容充电遥信输出（常开触点）SCH/C3，SCH/C4 储能电容充电遥信输出（常闭触点）SP/O5，SP/O6 真空断路器分/合闸遥信输出（常开触点）SP/C7，SP/C8 真空断路器分/合闸遥信输出（常闭触点）P/B 接真空断路器合闸和分闸位置传感器兰色线P/R 接真空断路器合闸和分闸位置传感器红色线P/ON/Y 接真空断路器合闸位置传感器黄色线P/OFF/Y 接真空断路器分闸位置传感器黄色线R/ON 遥控合闸信号输入端R/OFF 遥控分闸信号输入端GND/R 遥控分/合闸信号输入公共端上述端子的外部接线见图4。
ZW51-12/M630-20型户外交流高压永磁真空断路器安装使用说明书山东泰开高压开关有限公司目录1. 概述 (1)2. 执行标准 (1)3. 产品使用环境 (1)4. 主要技术参数 (2)5. 结构及工作原理 (2)6. 安装 (4)7. ZW51—12户外高压永磁真空断路器隔离开关部分技术说明 (6)8. 使用与维修 (7)9.运输、验收及储存 (8)10. 运行前准备 (8)11. 订货须知 (8)12. 随机文件 (8)13. 附录 (8)1 概述随着社会经济和科学技术的高速发展，城乡电网对高质量、高可靠性的电能供应提出了越来越高的要求。
逐步实现城乡电网的配电自动化、电气化、智能化，以提高整个配电系统的电能和供电可靠性，其社会效益和经济效益都是非常明显的。
为此，我国目前正投以巨资对城乡电网进行建设与改造。
断路器作为一种高压开关设备，是电网的重要组成部分，其作用举足轻重。
为满足电网发展，尤其是电网的智能化发展需要，满足电力用户对高质量、高可靠性供电需要，我公司针对这一市场需要开发研制制造出适合我国国情的价格合理、质量过硬、技术先进的户外交流高压永磁真空断路器。
由于ZW51型户外交流高压永磁真空断路器应用了多项先进技术，使它具有很多优点：无SF6、无油、受环境影响小、有利于环境保护、单元尺寸小、重量轻、便于柱上安装，该断路器主要由开关本体和控制箱两大部分组成。
开关本体采用的是国内名牌永磁机构。
断路器为小型化设计，总体采用三极支柱式结构。
断路器本体采用进口环氧树脂绝缘，机械强度高，防紫外线，外绝缘具有自洁功能，所以防污秽能力强，尤其适用于高污秽、高海拔地区。
断路器的基座外壳采用不锈钢，可达到在有效使用期内无需油漆维护。
2 执行标准GB1984—2003 《交流高压断路器》GB/T11022—1999 《高压开关设备和控制设备标准的共用技术要求》GB311·1—1997 《高压输变电设备的绝缘配合》GB/T3309—1989 《高压开关设备在常温下的机械试验》GB/T7675-1987 《交流高压断路器的开合电容器组试验》JB/8738—1998 《3.6～40.5kV高压开关设备用真空灭弧室》DL/T403—2000 《12～40.5kV高压真空断路器订货技术条件》GB2324·10—19 《电工电子产品基本环境试验规程》3 产品使用环境周围空气温度-40℃～+40℃海拔高度不超过4000m风速不超过34m/s（相当于圆柱表面上的700Pa）太阳辐射强度不超过1000W/㎡(相当于圆柱表面上的700Pa）污秽等级为GB/T5582中的IV级（对应的绝缘子爬电距离为31㎜/KV）机箱防护等级为IP64考虑凝露和降水覆冰厚度不超过10㎜地震烈度不超过8级4 主要技术参数表1：永磁机构断路器主要技术参数表2：永磁机构断路器机械特性调整参数5 结构及工作原理5.1总体结构概述该断路器主要由硅胶绝缘极柱、电流互感器、永磁操作动机构、手动弹操机构及箱体组成。

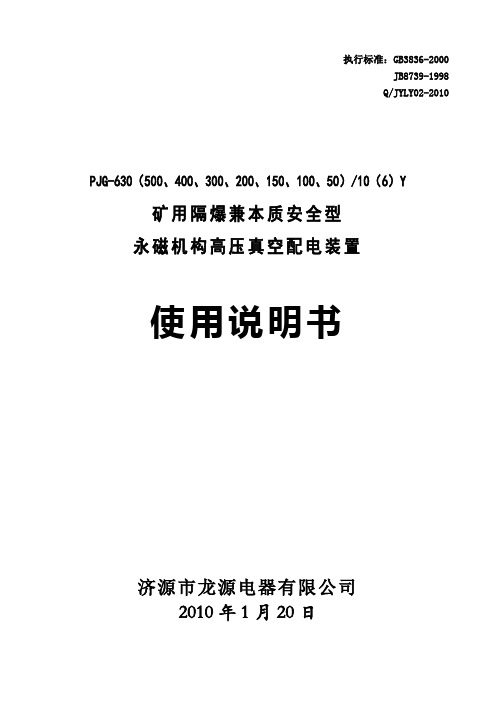

执行标准：GB3836-2000JB8739-1998Q/JYLY02-2010PJG-630（500、400、300、200、150、100、50）/10（6）Y矿用隔爆兼本质安全型永磁机构高压真空配电装置使用说明书济源市龙源电器有限公司2010年1月20日目录1、产品用途 (1)2、使用条件 (1)3、产品型号与分类 (1)4、主要技术指标 (1)5、结构概述 (4)6、电气原理 (4)7、运输及贮存 (5)8、检查与验收 (5)9、安装与调试 (5)10、使用 (6)11、故障分析与排除 (7)12、日常保养 (7)13、产品包装 (7)14、订货须知 (7)15、售后服务 (7)1、产品用途本配电装置主要用于具有爆炸性危险气体（甲烷混合物）的煤矿井下，对额定电压10（6）kV，额定频率50Hz，额定电流至630A的三相交流中性点不直接接地的供电系统进行控制、保护和测量，并可作为直接起动高压电动机之用。
2、使用条件2.1 环境温度：-20 ℃～+ 40 ℃；2.2海拔高度不超过1000m（超过1000m但不超过4000m时，工频耐压按GB311.1修正）；2.3 周围空气相对湿度不大于95%(25℃时)；2.4具有爆炸性气体（甲烷）和煤尘的煤矿井下；2.5 在无显著摇动和冲击震动的地方；2.6 在能防止滴水的地方；2.7 水平安装(倾斜度不超过15度)。
3、产品型号与分类3.1 产品型式：矿用隔爆兼本质安全型防爆标志 Exd[ib]I3.2 产品型号P J G ─□ / 10（6） Y永磁机构额定工作电压(kV)额定工作电流(A)高压隔爆兼本质安全型配电装置按使用方式不同,配电装置分为四种型式和四种一次接线方案。
a型一次接线方案见图1，有两个电源进线端，负荷侧一个接线端，配电装置可单台使用，也可联合使用；b型一次接线方案见图2，有一个电源进线端，另一端封端盒，负荷侧一个接线端，即电源侧为单回路馈入，负荷侧为单回路馈出，该配电装置可单台使用，也可联合使用；c型一次接线方案见图3，配电装置无进线端，三相电源从相临开关的硬母线通过连接线接到本开关的硬母线，负荷侧有一个接线端，当峒室有多台配电装置联台使用时，该配电装置只作分路开关，不能单台使用，只限于联合使用；d型一次接线方案见图4，配电装置无进线端，三相电源从相邻开关的硬母线通过联接线到该开关右（或左）端的硬母线，通过上隔离插销，断路器和下隔离插销的控制，再连接左（或右）端的硬母线，当峒室有多台配电装置联台时，本装置当作母线联络开关。

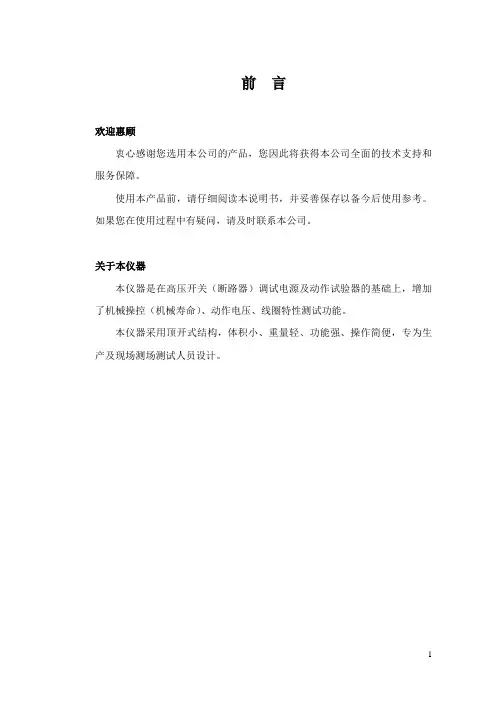

前言欢迎惠顾衷心感谢您选用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。
使用本产品前，请仔细阅读本说明书，并妥善保存以备今后使用参考。
如果您在使用过程中有疑问，请及时联系本公司。
关于本仪器本仪器是在高压开关（断路器）调试电源及动作试验器的基础上，增加了机械操控（机械寿命）、动作电压、线圈特性测试功能。
本仪器采用顶开式结构，体积小、重量轻、功能强、操作简便，专为生产及现场测场测试人员设计。
目录一、面板 (3)二、接线与操作 (4)三、技术指标 (8)四、附配件 (9)五、售后服务 (9)六、常用操动机构参数 (10)一、面板1．接线柱：电流输出正、分（TQ）、合（HQ）、负正、负端可直接输出可调直流电源；分（TQ）、合（HQ）电源可控输出。
2．接地柱：仪器保护接地。
3．电源插座：AC220交流电源输入（内置备用2OA保险丝）。
4．电源开关：交流电源通断。
5．对比度：旋转孔内一字槽，调整对比度。
6．USB插座：数据通讯孔。
7．梭镖键：仪器采用特有的梭镖键，即旋转编码器，左右旋转调整位置、数值，按下为确认。
8．液晶屏：设置、显示、保存测试数据。
9．打印机：打印测试数据。
二 、接线与操作：将仪器可靠接地，并连接交流电源。
开机界面后进入如下菜单1、主菜单界面：阴影区为系统光标位置，通过梭镖键，即旋转编码器开关，光标上下循环移动，选择测试模式 （机械操控、动作电压、线圈特性），按下旋钮确定后，进入相应的菜单项。
2、机械操控项界面如下：进入机械操控项界面：点击“命令”旋转旋钮（共6项，见系统设置）选择机械，按旋钮确定后光标跳到下一条 （电压）处，调整电源电压设置源。
3、 动作电压测试界面如下：进入动作电压测试界面后：“命令”项只有分和合两项可选，“电压”项显示设定的起始电压，可调整数值，结束后显示动作电压。
4、 线圈特性测试界面如下：进入线圈特性测试界面：“命令”项里只有分合两项可选，“电压”项显备注：显示开始送电到开关动作后1S 时间范围的波形。
永磁真空断路器使用说明书一、概述我厂新研制开发专利产品永磁断路器为第二代产品，目前国际领先，型号：ZNY2-6（12）/630-12.5(25)，专利号：200620027059.0磁钢采用乌克兰技术，磁系统由矽钢片组成永不串磁，电容选用世界品牌日本红宝石，使用寿命是国产品牌的2倍以上，控制器采用XB300永磁开关控制器。
XB300永磁开关控制器，主要应用于使用永磁操动机构的矿用隔爆真空断路器。
对永磁真空断路器合闸、分闸过程进行控制。
其中XB300-MD适用于单线圈、单（双）稳态永磁机构，XB300-MS使用双线圈、单（双）稳态永磁机构。
XB300磁开关控制器主要特点：1．合分闸电流可调、合闸过程可控、可实现合分闸速度可调。
2．采用IGBT作为功率驱动，输入输出无触点，体积小，智能一体化设计，全部订制参数485总线设计。
3．交流100V输入电压断电或欠压时，可实现自动分闸、合闸闭锁、和电容自动放电功能。
储能电容充4．输入电压工作范围宽，AC60V至AC150V可正常工作。
可以为1～10万F 电，提供一个DC80～160V的可调稳压的机构操作电源。
5．对永磁机构的驱动电流大，DC60或160A。
6．设有两路开入检测口，可以根据需求，实现闭锁或其它组合逻辑功能。
7．合分闸位置检测可以使用接近开关，也可以使用辅助触点。
8．合分闸操作可以使用本地按钮、100V有源远程线控、485通信。
9．控制器的状态可以通过指示灯显示、触点输出、485总线读取。
二、型号及其含义Z N Y 2-6(12)/630-12.5(25)额定短路开断电流KA额定电流A额定电压KV设计序号特征标记（Y为永磁机构）户内式真空断路器三、正常使用条件a.环境温度：-5℃～+40℃b.湿度：日平均值不大于95%，月平均值不大于90%（温度为25℃时）。
c.海拔高度：不超过1000m。
d.不能用于有明显污秽，化学腐蚀及剧烈振动的场所。
e.超出本说明书规定的要求，由用户与制造厂协商。

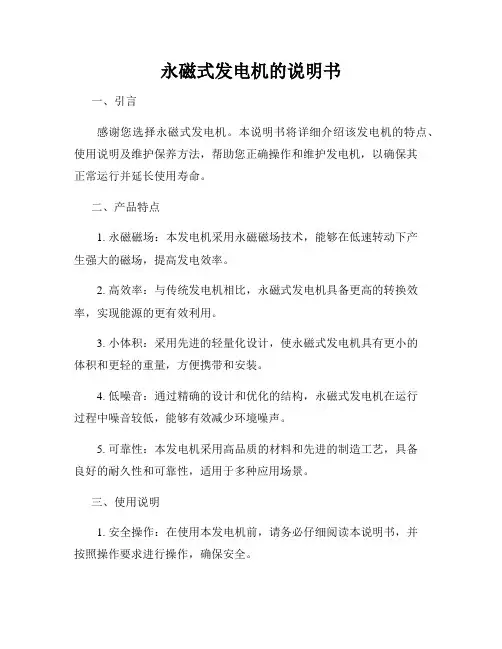

永磁式发电机的说明书一、引言感谢您选择永磁式发电机。
本说明书将详细介绍该发电机的特点、使用说明及维护保养方法，帮助您正确操作和维护发电机，以确保其正常运行并延长使用寿命。
二、产品特点1. 永磁磁场：本发电机采用永磁磁场技术，能够在低速转动下产生强大的磁场，提高发电效率。
2. 高效率：与传统发电机相比，永磁式发电机具备更高的转换效率，实现能源的更有效利用。
3. 小体积：采用先进的轻量化设计，使永磁式发电机具有更小的体积和更轻的重量，方便携带和安装。
4. 低噪音：通过精确的设计和优化的结构，永磁式发电机在运行过程中噪音较低，能够有效减少环境噪声。
5. 可靠性：本发电机采用高品质的材料和先进的制造工艺，具备良好的耐久性和可靠性，适用于多种应用场景。
三、使用说明1. 安全操作：在使用本发电机前，请务必仔细阅读本说明书，并按照操作要求进行操作，确保安全。
2. 链接电源：将发电机与电源连接时，请确认电压和频率是否匹配，并按照正确的方法连接，避免电击风险。
3. 负载连接：在连接负载之前，确认发电机的额定功率是否满足负载需求，并确保连接正确，以免损坏负载设备。
4. 启动发电机：打开发电机的开关，并按照启动顺序进行操作，确保发电机正常启动。
5. 监测运行：在发电机运行过程中，定期监测电流、电压和频率等参数，确保其正常运行，及时发现并解决问题。
6. 停止发电机：在停止使用发电机时，先断开负载连接，再关闭发电机开关，避免发电机长时间运行而损坏。
7. 清洁维护：定期清洁发电机表面和散热器，确保散热良好，防止灰尘和杂物影响发电机正常运行。
8. 使用环境：请将发电机放置在通风良好、干燥、无腐蚀气体和可靠支撑的地方，避免发电机受潮或摇晃而损坏。
四、维护保养1. 定期检查：定期检查发电机内部和外部的松动、磨损和腐蚀情况，并及时处理问题，确保发电机的正常运行。
2. 润滑维护：根据使用情况，定期为发电机的轴承和齿轮传动等部件添加适量的润滑油，保持其良好的润滑状态。
尊敬的用户：
首先感谢贵单位使用本公司产品，在您准备安装、使用本公司产品之前，请抽出点宝贵的时间，认真阅读安装使用说明书，只有在您消化说明书中有关内容并严格按说明书中之规定进行安装和使用，您将亲身体验到使用本公司产品所带给您的方便和依赖，并请您提出宝贵意见和改进建议。
谢谢使用！
浙江巨力电气有限公司
1.概述
1.1产品型号及名称
C T20 Y 型永磁操动机构
永磁保持
设计序号
操动机构
1.2主要用途和功能
CT20Y型永磁操动机构可供操作ZW20A-12型真空断路器及合闸功与之相当其它户外或户内真空断路器，其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求；具有电动合分闸和手动紧急分闸的功能，结构简单，使用寿命长，可替代CT20W弹簧机构，真正做到少维护或免维护。
配置智能开关控制器后，可采用电子或微机系统来对永磁操动机构线圈进行监控，实现断路器的合闸、分闸、过流、速断等多种保护功能的智能操作。
2.使用条件
本产品适用以下工作条件：
2.1 周围空气温度上限为+40℃下限-30℃
2.2 海拔不超过2000m。
风速不大于35/s
2.3 相对湿度日平均不大于95％，月平均不大于90％(25℃);水蒸汽压平均不大于2.2×
103MPa，月平均不大于1.8×103 MPa。
2.4 无经常性剧烈震动的场所
3.主要技术参数(见下表)
4.结构及工作原理
4.1机构结构示意图见图一
4.2 工作原理
永磁操动机构和断路器配套使用，通过控制单元操作永磁操动机构，进而完成断路器的合闸和分闸等任务。
当断路器处于合闸状态时，机构合分闸线圈（17）中无电流，机构内动铁芯（21）在永久磁铁的作用下保持在左端（见图二）。
分闸时，接通分闸回路，通入合分闸线圈—特定方向的电流，该电流在动铁芯左端产生与永磁铁磁场相反方向的磁场，使动铁芯受到的磁吸力锐减，同时，在断路器触头弹簧、分闸弹簧及分闸速度调节装置内的弹簧共同作用下，动铁芯向右运动，使输出拐臂（13）逆时针旋转，并通过拐臂（25）顺时针旋转使断路器分闸。
同理，合闸时，接通合闸回路，通入机构线圈—特定方向（同分闸时相反）的电流，它在前磁极（16）左端产生的磁场与永磁体（19）磁场同方向叠加，当操作电流增大到一定程度时，在动铁芯左端产生电磁合力大于断路器的负载反力，动铁芯向左运动，带动输出拐臂顺时针旋转实现断路器合闸。
断路器配有手动分闸操作手柄，下拉手柄，手分轴（3）旋转，带动手分拐臂（8），手分滚子（12）挤压合闸滚子（7），使动铁芯产生与保持力相反的推力，加上断路器触头弹
簧和分闸弹簧的负载力，当合力大于机构保持力时，动铁芯向右运动，进而使断路器分闸。
图一 CT20Y型永磁机构结构示意图
1、
2、3、9、10、11、17、18、
19、4、5、6、7、8、12、13、14、15、16、
24、23、22、21、
20、前板辅助开关手分轴焊接手分轴复位扭簧手分连杆手分摇杆拉簧合闸滚子（含滚针）手分摇臂
后板组件
紧固杆手分摇臂限位销手分滚子输出拐臂辅助开关拨销接线端子排前磁极合分闸线圈
外磁轭永磁体
内磁轭动铁芯（带推杆）后磁极输出连杆组件（附件）
分闸速度调节装置
25、拐臂
26、
M6紧固螺钉
4.3 机构控制内部接线图见图二：
5.安装和调试
5.1 机构安装孔尺寸图见图三，机构通过4个安装孔固定在断路器壳体上，并用4个M10六角螺母加平垫、弹垫紧固。
5.2 机构与断路器安装后，须进行如下调整：
a.辅助开关的触头断开或闭合应可靠转换;
b.操作手动分闸手柄，断路器应可靠分闸。
6.运输与保管
6.1 机构应贮存在室内，不得遭受水气或有害气体的侵蚀，并应定期检查;
6.2机构运输时必须整台封装于箱内：
6.3装箱、开箱应在干燥的室内进行，注意不要损坏机构零部件。
7..随机附件清单；。
